특징

다이나믹셀-XL 시리즈는 360도 제어가 가능한 비접촉식 마그네틱 엔코더와 특수 설계된 중공형 케이블 체결 구조 등의 신기술을 채택하고 XM430, XH430과 동일한 기계구조를 가지고 있어 호환성이 높습니다.



1. 다양한 제어 모드 지원

   속도제어, 위치제어, 확장 위치제어, PWM제어

2. 프로파일 컨트롤 가능

3. 중공형 케이블 결합구조 채택

4. 너트 사용을 안하여 조립성 개선

5. 낮은 소모전류 구현으로 사용시간 증대

기본 구성품
제품명 수량      제품 설명
XL430-W250-T 1 다이나믹셀
HN11-N101 1 조립 후 출고
로봇케이블-X3P 180mm 1                    TTL 3p Cable(JST-JST)

볼트 M2.6x5 TAP

 5                               다이나믹셀 사이드 홀과 프레임 체결용
볼트 M2x5 5 프레임 체결용
볼트 M2.5x14 5 프레임 체결용
스페이서링 5 프레임 체결용

힌지프레임 체결용 아이들러 세트(HN11-I101 Set)는 포함되어 있지 않습니다.

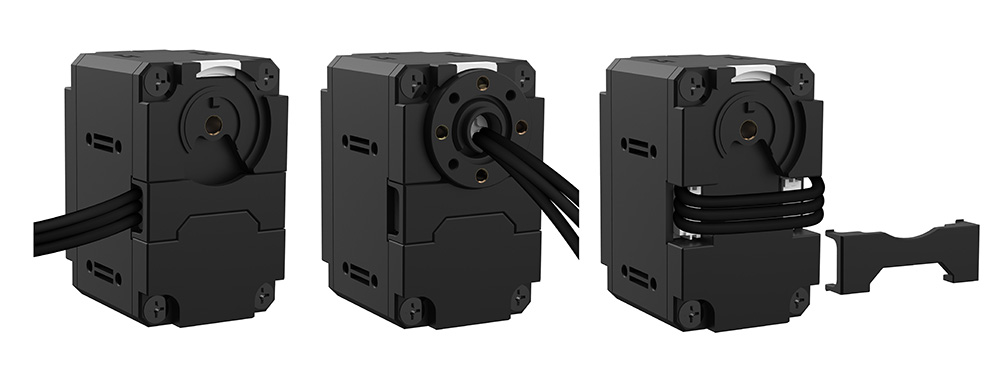

다양한 케이블 체결 방식 지원

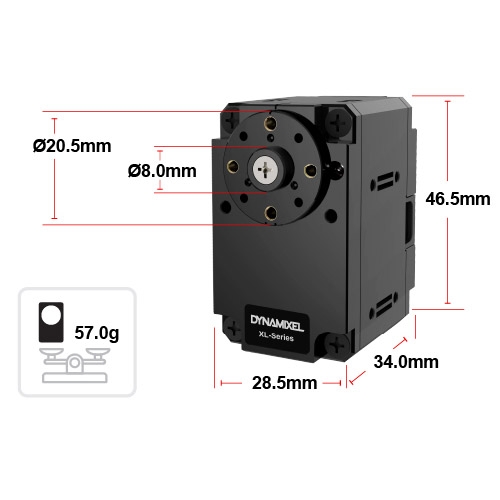

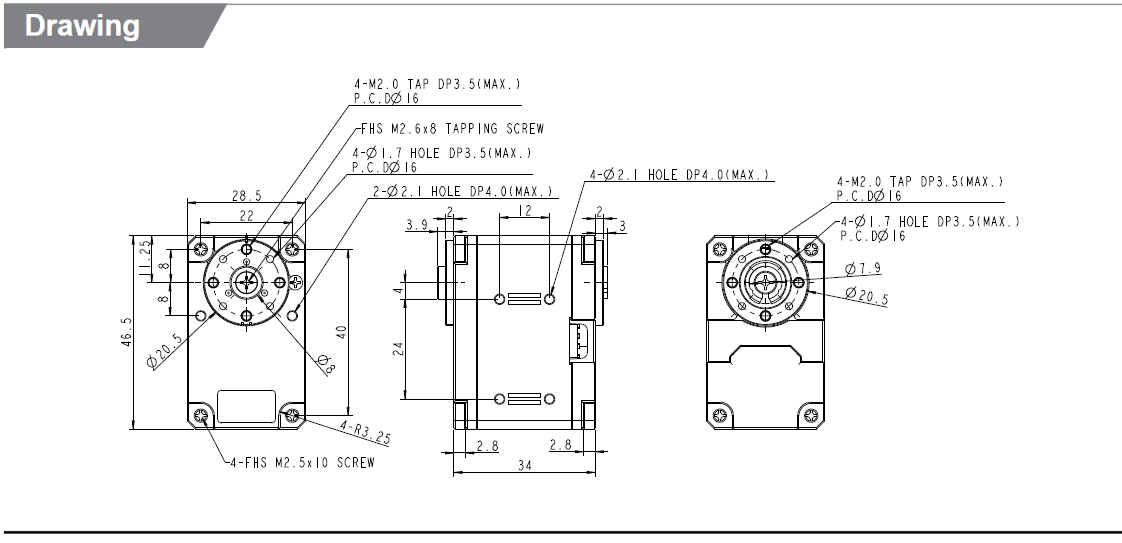

도면

도면 다운로드

사용 가능 제품
주의사항

중공형으로 케이블 조립시 케이블이 꼬이지 않도록 정리하여 조립합니다.

케이블이 꼬인 상태에서 케이스를 조립하면 케이스에 눌린 케이블로 인해 통신이 불안정해질 수 있습니다.

케이블 2개를 모두 중공형으로 사용하면 케이블이 손상됩니다. 한 개만 중공형으로 사용해주세요.

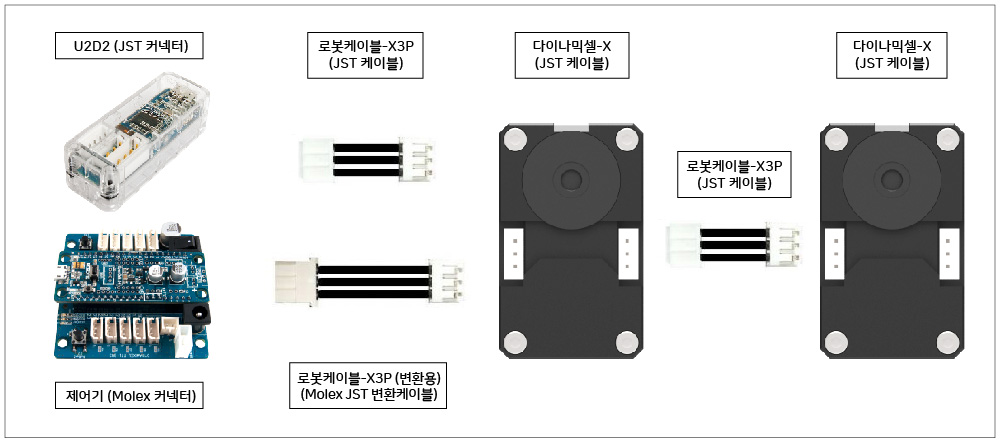

다이나믹셀-X 시리즈에는 기존 다이나믹셀과 다른 형태의 커넥터가 사용됩니다.

신형 커넥터의 명칭은 JST 이며, 기존 다이나믹셀에 사용된 커넥터의 명칭은 Molex입니다.



다이나믹셀 구매시 동봉되는 케이블 중 JST 커넥터와 Molex 커넥터가 달린 케이블은 기존 Molex 커넥터가 사용된 제어기(OpenCM, USB2Dynamixel)에 다이나믹셀-X 시리즈를 연결할 때 사용하세요.

단, XL430 모델에는 Molex-JST 변환용 케이블이 동봉되어 있지 않으므로 JST 커넥터를 지원하는 제어기와 인터페이스 보드 사용시 반드시 변환용 케이블을 함께 구매해야 합니다.

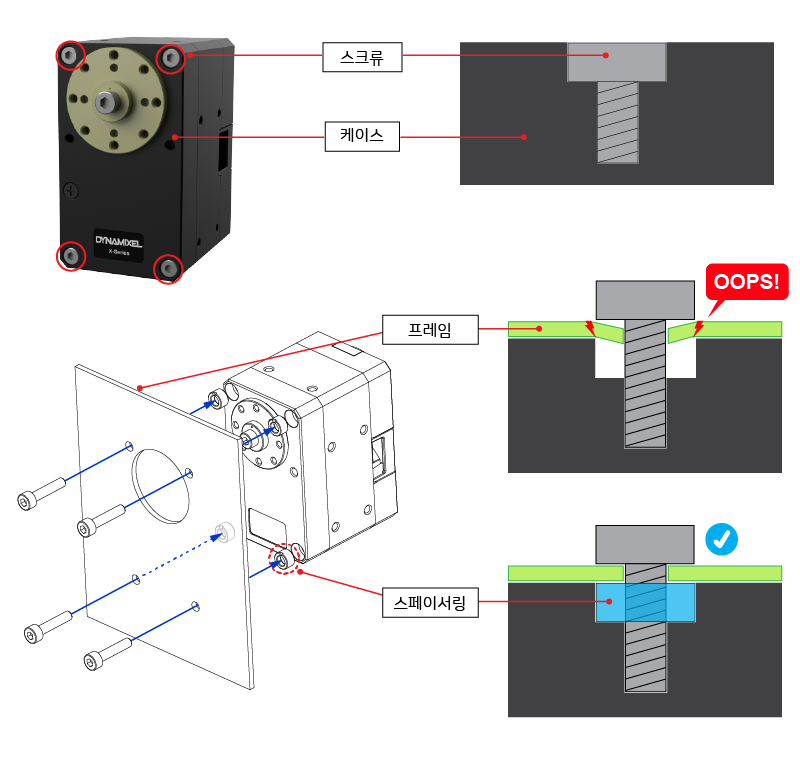

설치 예시
세부사양
Model Name XL430-W250-T
MCU Cortex-M3 (72 [Mhz], 32 [bit])
Input Voltage Min. [V] 6.5
Recommended [V] 11.1
Max. [V] 12.0
Performance Characteristics Voltage [V] 12.0
Stall Torque [N·m] 1.50
Stall Current [A] 1.4
No Load Speed [rpm] 61.0
No Load Current [A] 0.15
Continuous Operation Voltage [V] -
Torque [N·m] -
Speed [rpm] -
Current [A] -
Resolution Resolution [deg/pulse] 0.0879
Step [pulse/rev] 4
Angle [degree] 360
Position Sensor Contactless absolute encoder (12Bit, 360 [deg])
Maker : ams(www.ams.com), Part No : AS5601
Operating Temperature Min. [°C] -5
Max. [°C] 72
Motor Cored
Baud Rate Min. [bps] 9,600
Max. [bps] 4,500,000
Control Algorithm PID
Gear Type Spur
Gear Material Engineering Plastic
Case Material Engineering Plastic
Dimensions (WⅹHⅹD) [mm] 28.5 X 46.5 X 34.0
Dimensions (WⅹHⅹD) [inch] 1.12 X 1.83 X 1.34
Weight [g] 57.00
Weight [oz] 2.02
Gear Ratio 258.5 : 1
Command Signal Digital Packet
Protocol Type Half duplex Asynchronous Serial Communication (8bit, 1stop, No Parity)
Link (Physical) TTL Level Multi Drop Bus
ID 0 ~ 252
Feedback Position, Velocity, Load, Realtime tick, Trajectory, Temperature, Input Voltage, etc
Protocol Type Protocol 1.0
Protocol 2.0(Default)
Operating Mode / Angle Velocity Control mode：Endless turn
Position Control Mode：360 [deg]
Extended Position Control Mode：±256 [rev]
PWM Control Mode：Endless turn
Output [W] -
Standby Current [mA] 52
