기능

참고: 재고가 충분하지 않은 대량 주문을하려면 당사에 문의하십시오.

참고: 이 키트는 부품으로 전송됩니다.

이것은 Arduino를위한 고품질 DIY 보드 납땜 부품 키트입니다.

ATMEGA328P 기반 개발 보드.

초보자, 학생, 교육 기관에 좋습니다.

고급 기능:

-R3 부트 로더에 대해 포함 된 ATmega328P-PU 레코딩되었습니다.

-설치 후 직접 코드를 업로드 할 수있는 CH340 USB to UART 모듈 포함 CH340 PC 용 드라이버, win7, win8, linux, MAC OS와 호환;

-화려한 표준 쉴드 핀 헤더 포함;

-D13 / D8 / D7 에 연결되는 프로그래밍 가능한 LED 3 개 포함;

-D4 / D3 / D2 에 연결되는 3 개의 버튼 포함;

-D6 에 연결하는 부저 1 개 포함;

-28PIN-DIP 소켓이 포함되어 있으므로 ATmega328P-PU 칩을 교체 할 수 있습니다.

-49S 크리스탈 발진기 소켓이 포함되어 있으므로 쉽게 교체 할 수 있습니다.

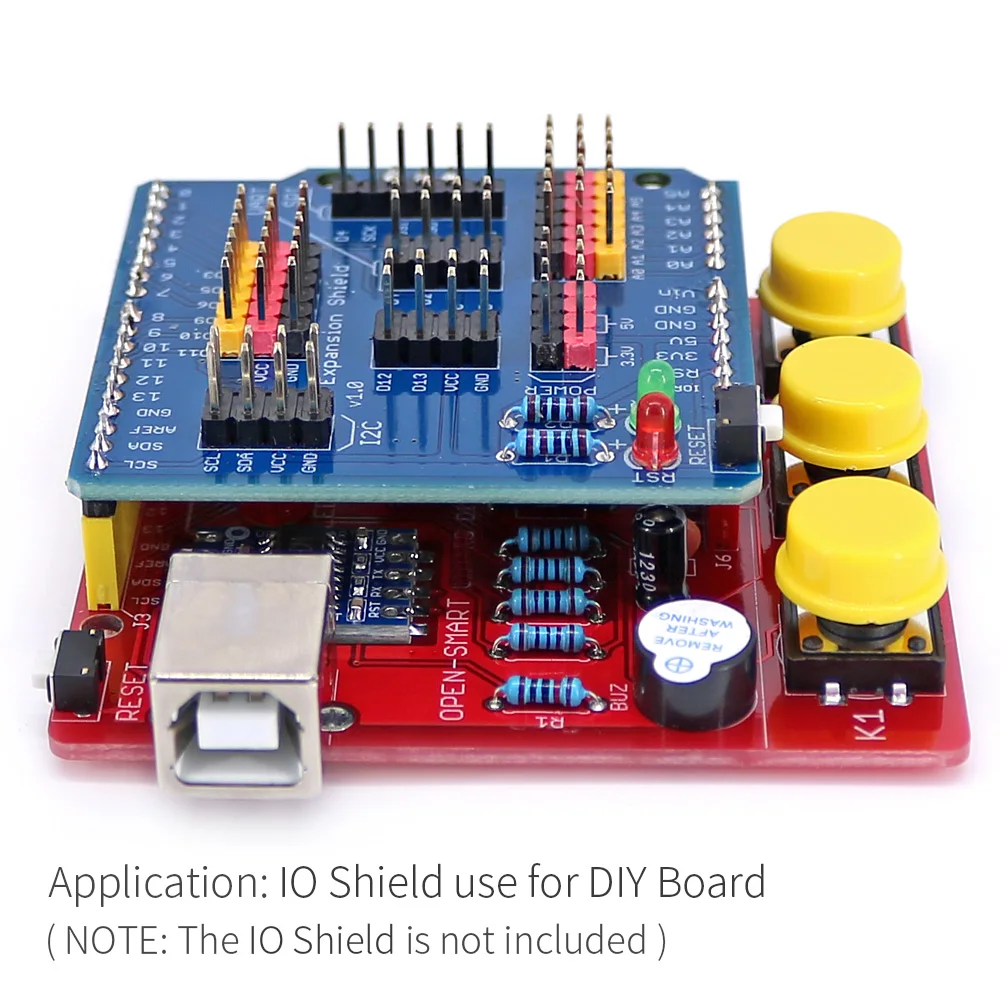

-프로그램, 확장 실드, 개발 환경 IDE가 호환됩니다.

-마이크로 컨트롤러: ATmega328P-PU

-작동 전압: 5V

-IO 인터페이스 논리 전압: 5V

-작동 전류: 500mA (최대)

-디지털 I / O 핀: 14 개 (6 개는 PWM 출력을 제공 할 수 있음)

-아날로그 입력 핀: 6

-클럭 주파수: 16MHz

-온보드 전원 표시기.

-부트 로더 굽기 인터페이스: ICSP

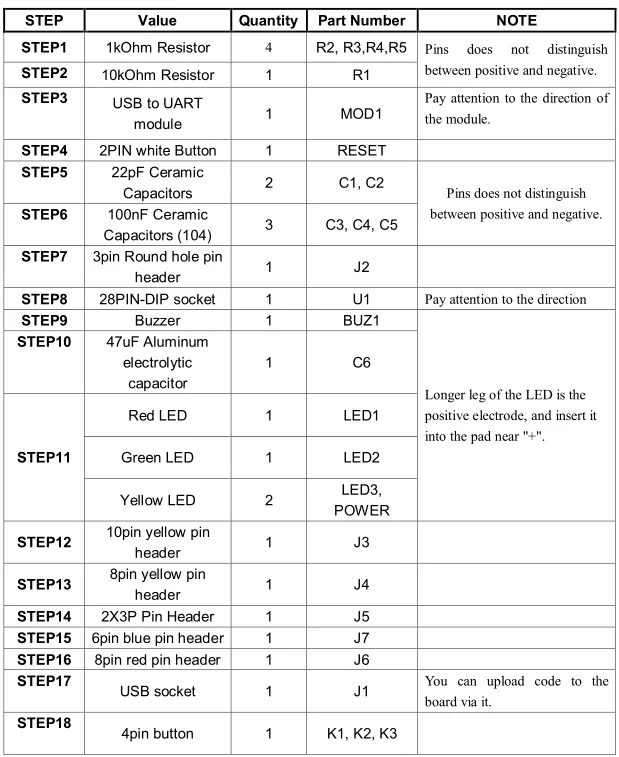

다음 표에 표시된 순서대로 납땜합니다.

그런 다음 HC-49S 연결할 수 있습니다.16MHz 수정 발진기3 핀 라운드 홀 핀 헤더에.

그런 다음 플러그를 꽂을 수 있습니다.ATmega328P-PU28PIN-DIP 소켓에주의하십시오.방향조심해라.

핀을 구부리지 마십시오.

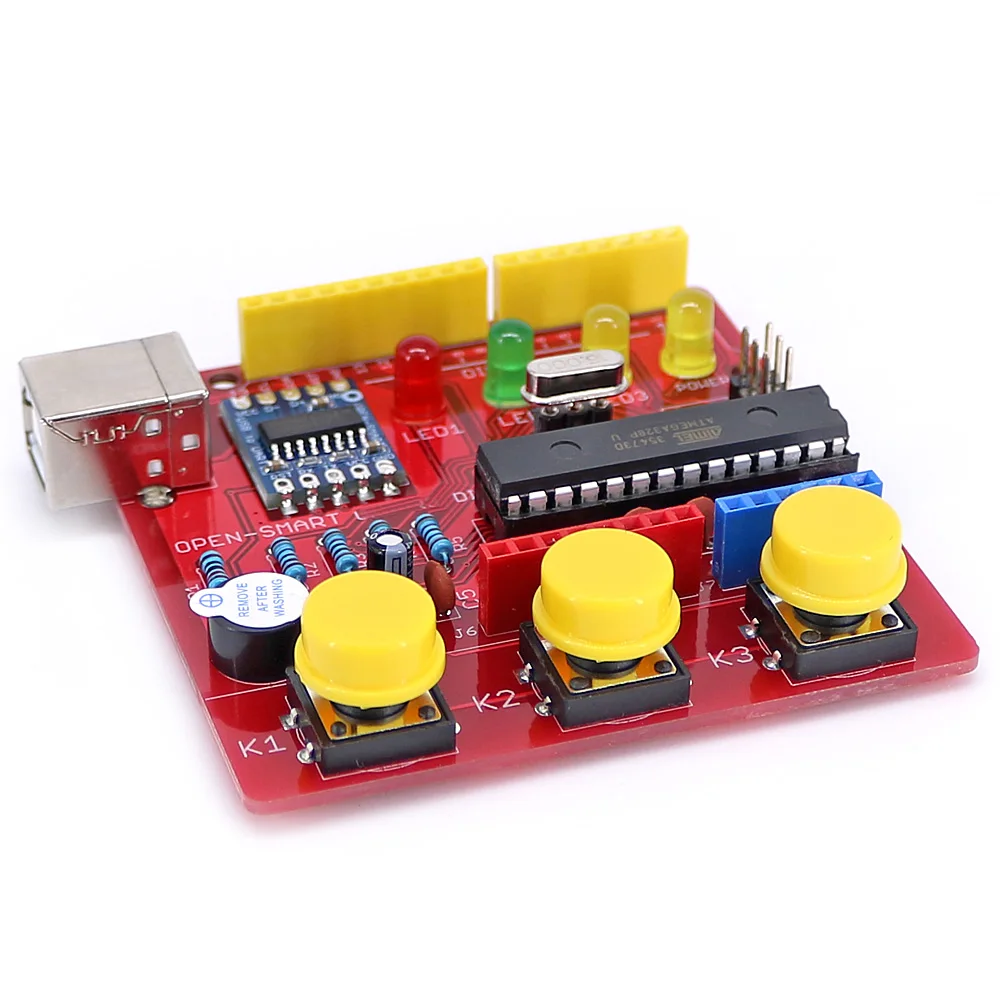

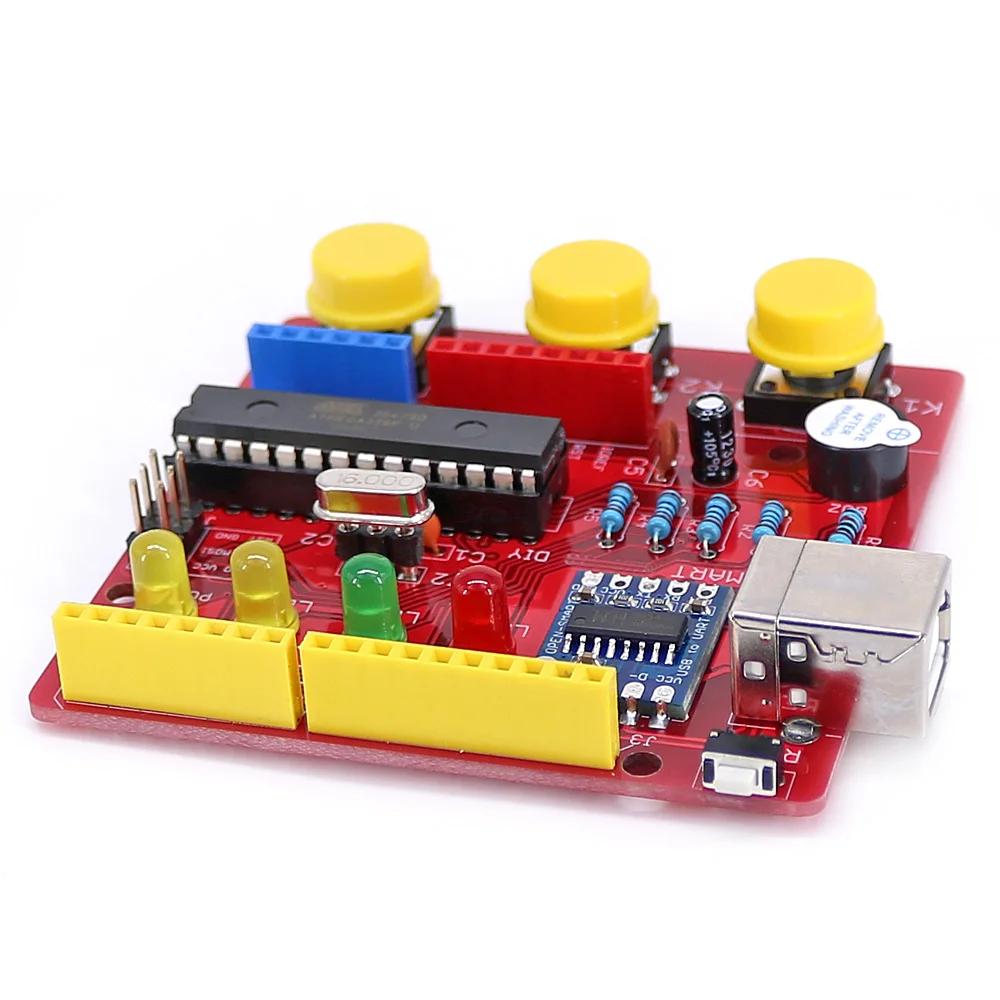

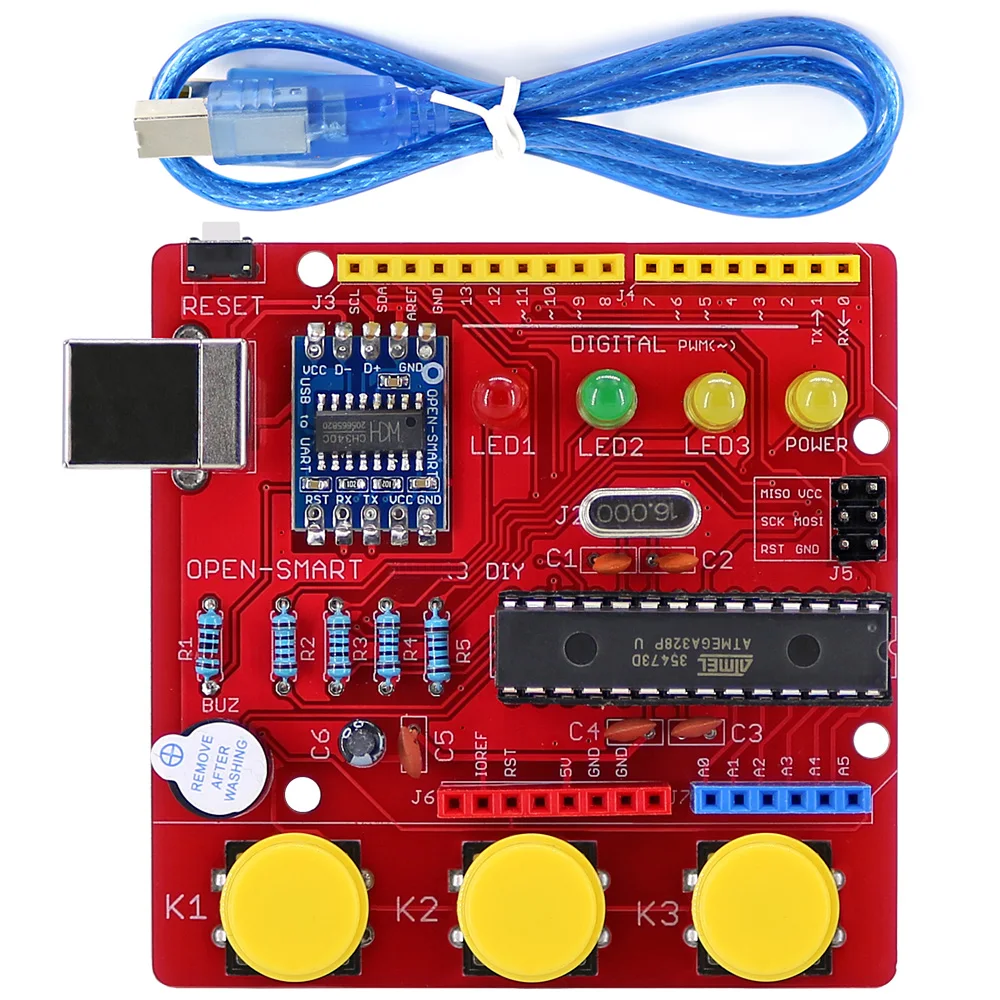

이전 단계를 모두 수행 한 후에는 ATmega328P-PU 되었기 때문에 R3 보드와 같이 사용할 수 있습니다.

R3 부트 로더 용으로 구워집니다.

사진

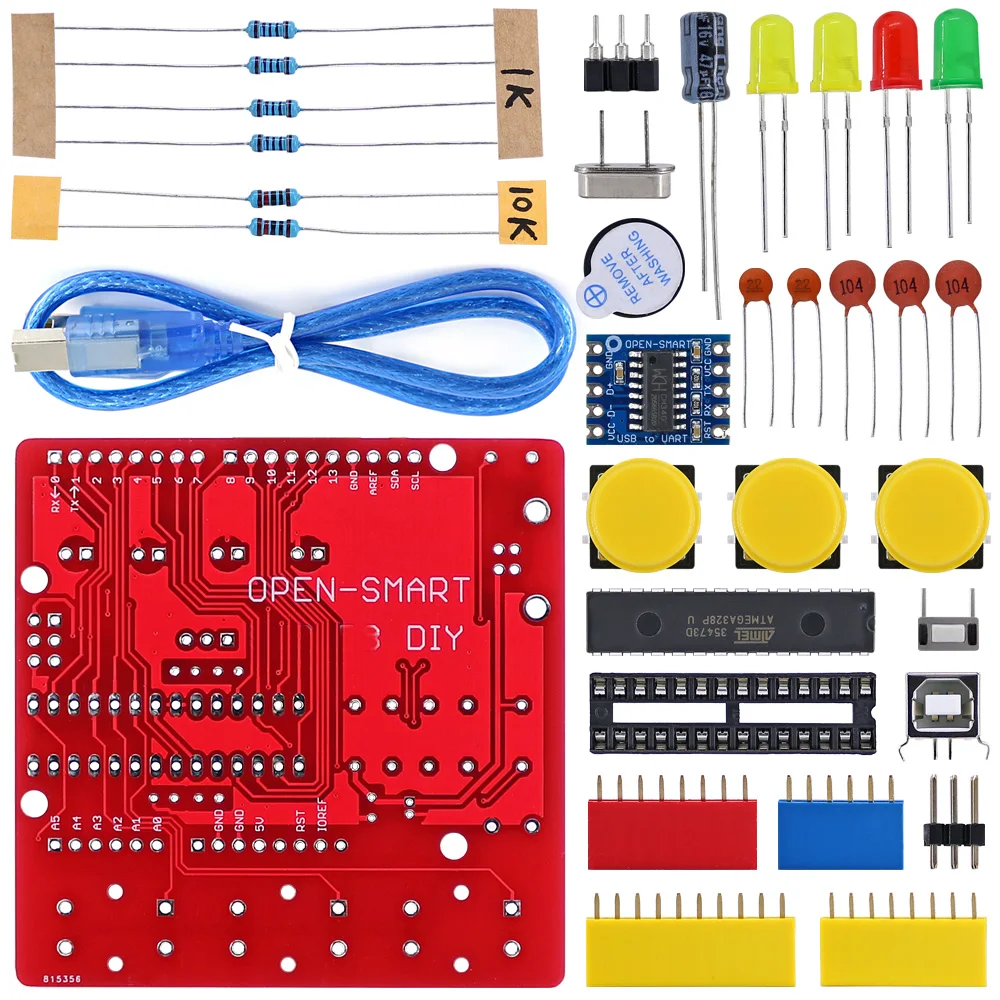

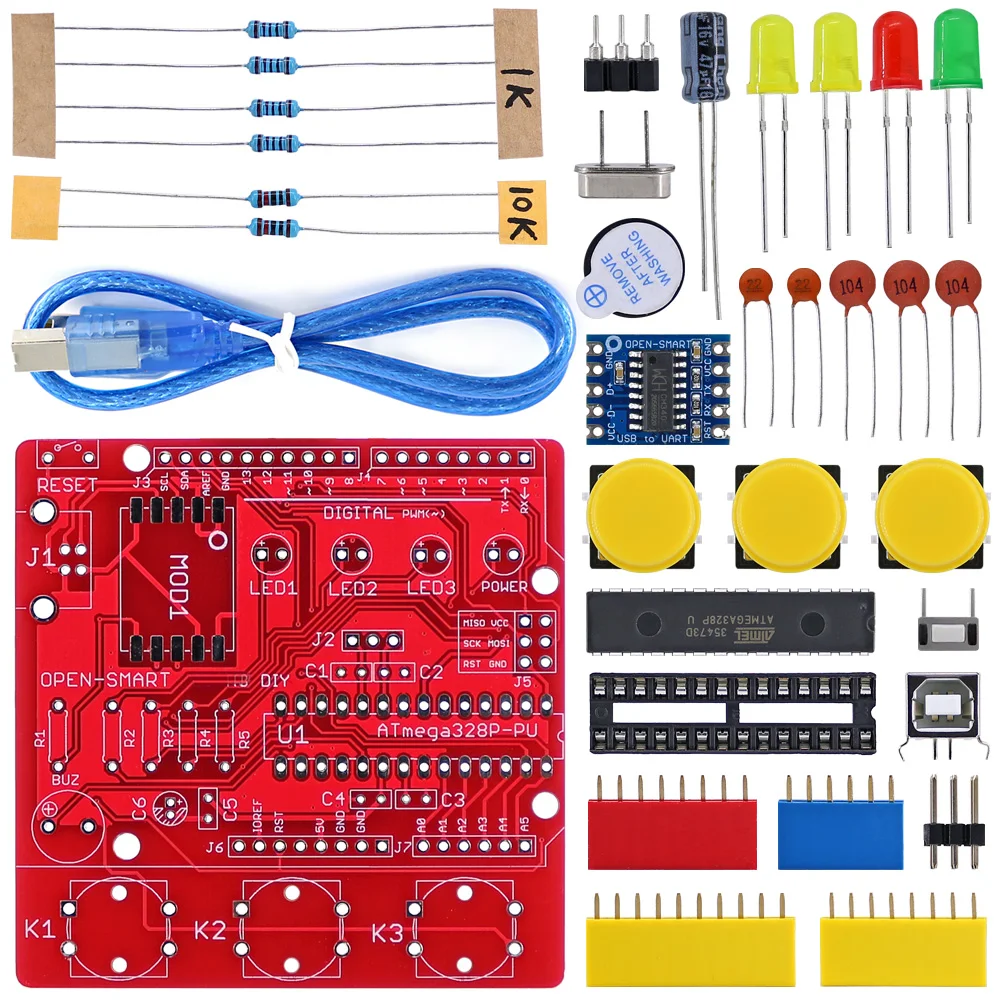

부품 목록 (회로도 및 프로그램을 보낼 수 있습니다. 문의하십시오)

4x1kOhm 금속 필름 저항

2x10kOhm 금속 필름 저항

UART 모듈에 1 x USB

1 x 2pin 버튼

2 x 22pF 세라믹 커패시터

3 x 100nF 세라믹 커패시터

1x3 핀 라운드 홀 핀 헤더

1 x 28PIN-DIP 소켓

1 x 부저

1 x 알루미늄 전해 커패시터 47uF

1x5mm 적색 LED

1x5mm 녹색 LED

2x5mm 노란색 LED

1x10 핀 노란색 여성 핀 헤더

1x8 핀 노란색 여성 핀 헤더

1 x 2X3P 핀 헤더

1x6 핀 파란색 여성 핀 헤더

1x8 핀 빨간색 여성 핀 헤더

1 x USB 소켓

3x4 핀 버튼

1 x ATmega328P-PU

1 x HC-49S 16MHz 수정 발진기

1 x DIY PCB

1 x USB 케이블 (50cm)
