설명

재고 부족하다고 대량 주문 하고 싶으시면 연락 부탁드립니다.

주: 배송 제한으로 인해 DS1307 RTC 모듈의 CR1220 배터리와 IR 리모컨의 배터리를 공급할 수 없습니다.

참고 2: Google 드라이브로 이동하여 비디오를보고 문서를 다운로드 할 수 있습니다.

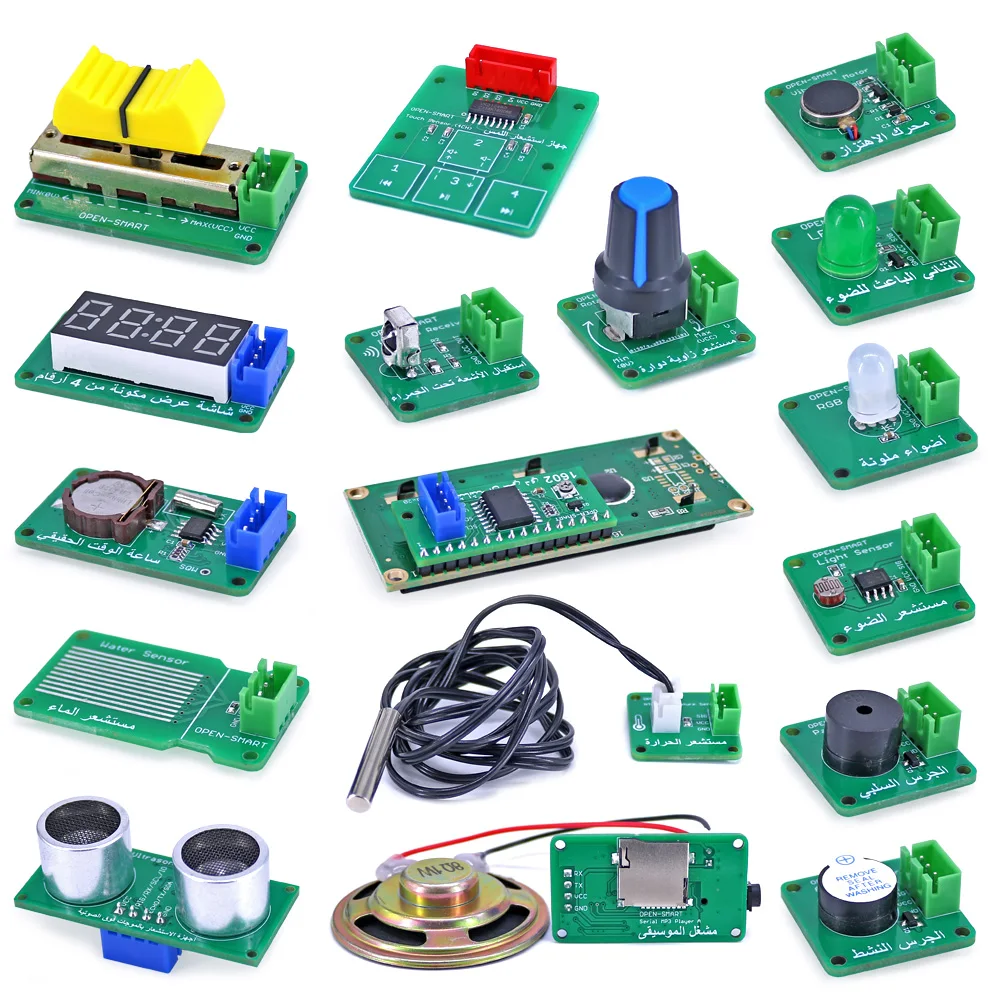

이것은 Arduino를위한 풍부한 다기능 키트입니다. 아랍어 이름 인쇄 PCB, 그것은 포함 OPEN-SMART 328P 개발 보드 및 9 센서 모듈, 4 디스플레이 모듈 및 기타 액세서리.

키트를 사용하여 시계 말하기/온도 말하기/시계 디스플레이/적외선 리모컨/터치 컨트롤 MP3 / MP3 플레이어/초음파 거리 측정과 같은 많은 프로젝트를 수행 할 수 있습니다.

XH 소켓이 있는 OPEN-SMART 제품을 Easy IO 실드에 쉽게 연결할 수 있으며 연결에주의를 기울일 필요가 없습니다. 따라서 교육 기관 및 시각 프로그래밍 교육에 적합합니다.

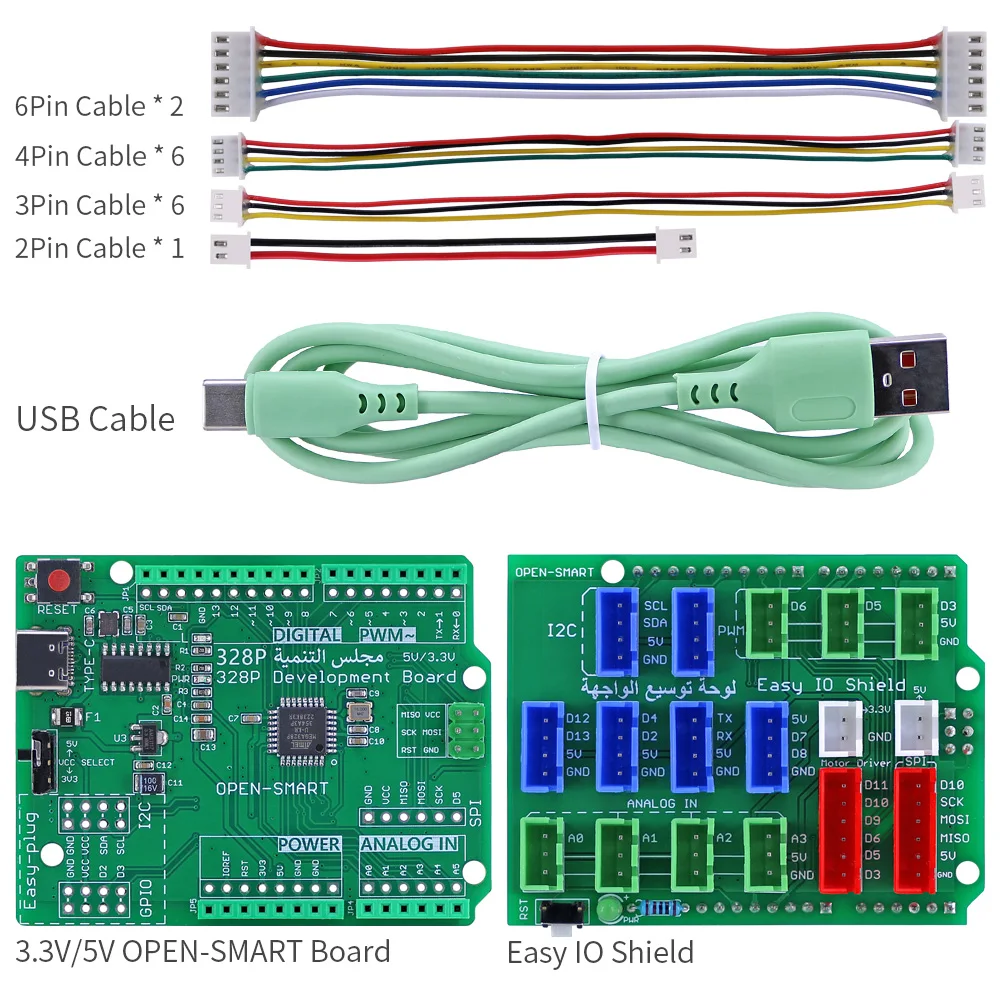

오픈-스마트 328P 개발 보드는 Arduino와 호환되는 ATMEGA328P 개발 보드입니다.

키트에는 TF 카드, 스피커, 적외선 리모콘이 포함되어 있으며 MP3,DS1307, 적외선 수신기에 필요한 액세서리입니다.

초음파 센서/물 센서/광 센서/진동 모터/I2C 1602 디스플레이 등이 포함되어 있습니다.

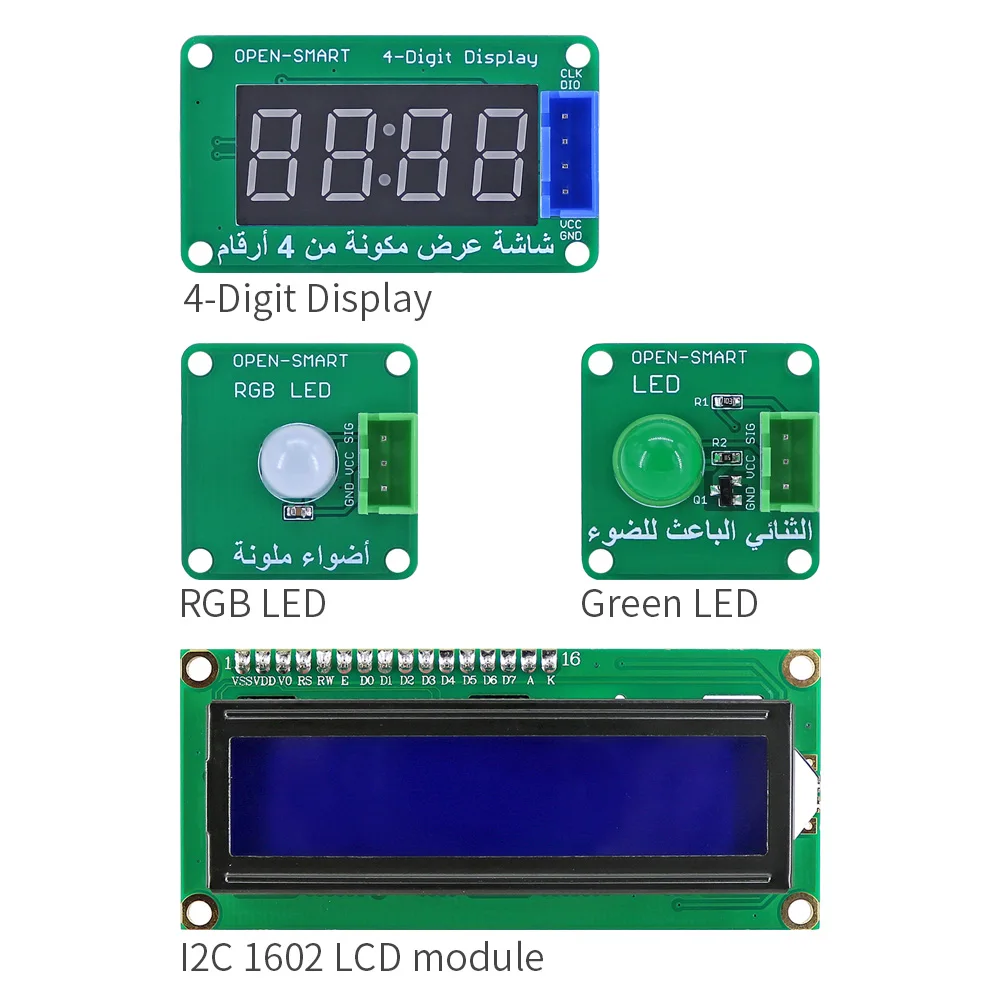

4 자리 디스플레이: 클럭 포인트를 표시 할 수있는 4 자리 튜브 (0.36 인치), 정수, 시계, 스톱워치, 점수 등을 제어하고 표시하려면 2 핀이 필요합니다.

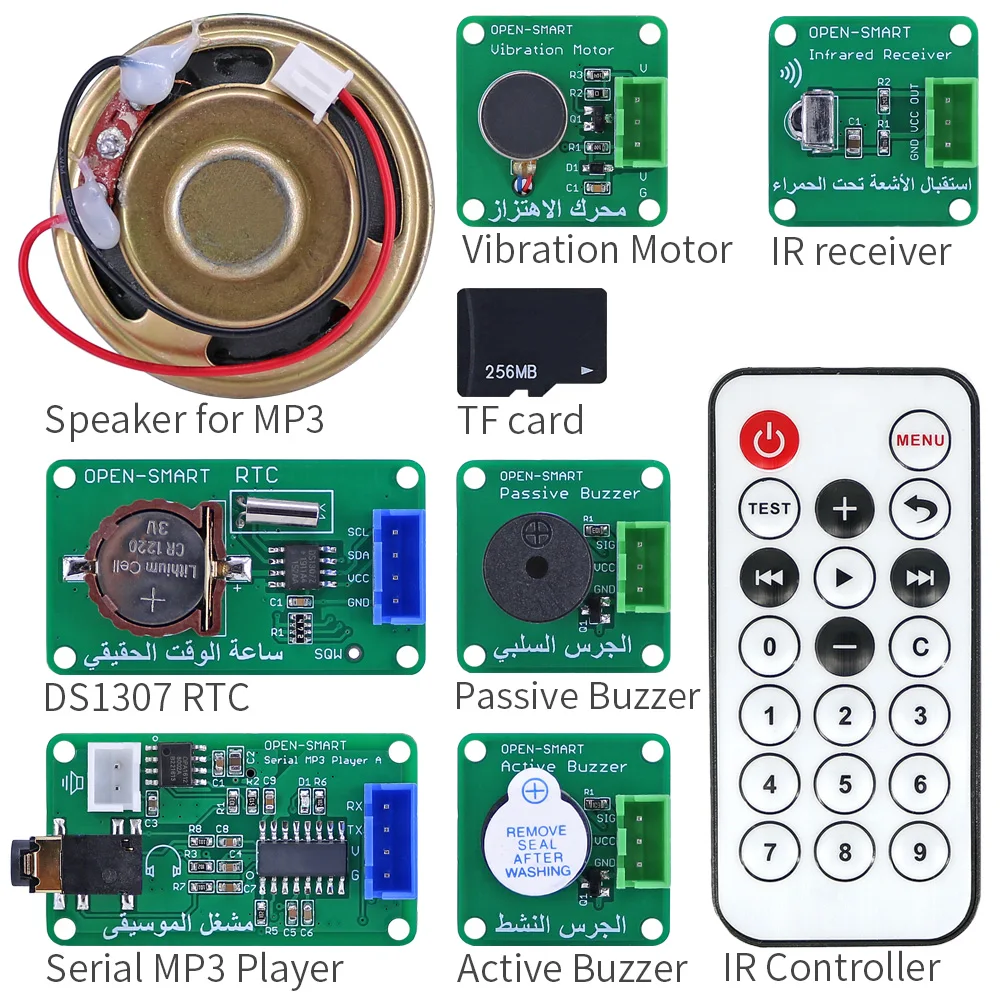

DS1307 시계: DS1307 고정밀 실시간 시계 모듈, I2C 인터페이스를 기반으로 주소는 0x68 입니다.

적외선 수신기: IR 송신기 모듈에서 보내는 38KHz 의 변조 된 적외선 신호를 수신하여 논리 레벨로 복조 할 수 있습니다. 코드 프로그램으로 적외선 원격 제어를 완료 할 수 있습니다.

직렬 MP3: MP3 음악 플레이어 모듈은 고품질 MP3 음악 칩을 기반으로하며 D7 / D8 핀을 소프트웨어 직렬 포트로 사용하면 명령을 보내 노래를 전환 할 수 있습니다. 볼륨 및 재생 모드 및 기타 작업을 변경하십시오.

회전 각도 센서: 10K 옴 조절 전위차계 노브 각도 센서, A0 핀 사용, MP3 볼륨 조정, 4 자리 디스플레이 밝기 조정에 사용할 수 있습니다.

4-CH 터치 센서: 용량 성 터치 스위치, 손가락으로 해당 위치를 터치 할 때만 모듈 해당 핀이 높은 레벨로 출력됩니다.

NTC 온도 센서: 물에서 직접 온도를 측정 할 수 있습니다.

진동 모터: 들리지 않는 표시기로 적합한 미니 진동 모터.

I2C 1602 LCD: I2C 인터페이스가있는 고품질 2 라인 16 문자 LCD 모듈이며 많은 응용 프로그램을위한 기본 문자 LCD 화면이며 I2C 주소는 0x20 입니다.

특징:

-아랍인을위한 PCB 및 녹색 색 PCB의 아랍어 이름;

-Arduino에 부트 로더 사용;

-Arduino 프로그램, 확장 실드, IDE와 호환됩니다.

-주변 장치 모듈은 유형, 풍부한 라이브러리, 간단한 스케치 코드, 사용하기 쉬운 기능이 풍부합니다.

-유형 C USB 커넥터를 사용하고 양극 및 음극 연결을 지원합니다.

-A 형 남성에서 C 형 남성 케이블로 프로그램을 구울 수 있습니다.

-USB 포트와 DC 잭에서 전원 공급 장치를 동시에 보호하기위한 온보드 500mA 재설정 가능한 퓨즈.

-USB 인터페이스 드라이버 칩: CH340, win7, win8, win10, 리눅스, MAC OS와 호환됩니다.

-마이크로 컨트롤러: ATmega328P

-작동 전압: 5V

-IO 논리 전압: 5V

-작동 전류: 500mA (최대)

-디지털 I/O 핀: 14 개 (그 중 6 개는 PWM 출력 제공)

-플래시 메모리: 32 KB 중 부트 로더가 사용하는 2 KB

-스람: 2KB

-EEPROM: 1KB

-클럭 속도: 16 MHz.

사진

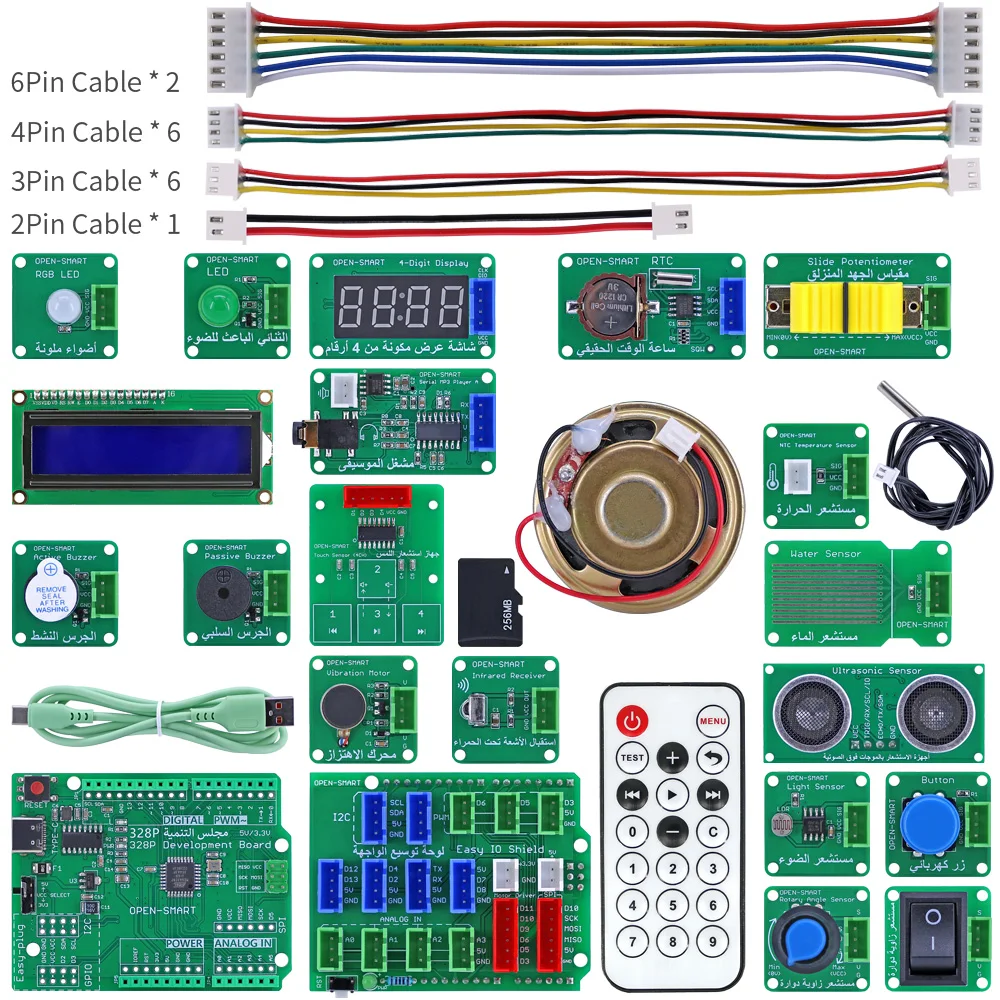

부품 목록

1 x 보드

1 x 쉬운 IO 쉴드

1 x USB 케이블 (120cm)

1x2 핀 XH2.54MM 케이블 (12cm)

6x3 핀 XH2.54MM 케이블 (20cm)

6x4 핀 XH2.54MM 케이블 (20cm)

2x6 핀 XH2.54MM 케이블 (20cm)

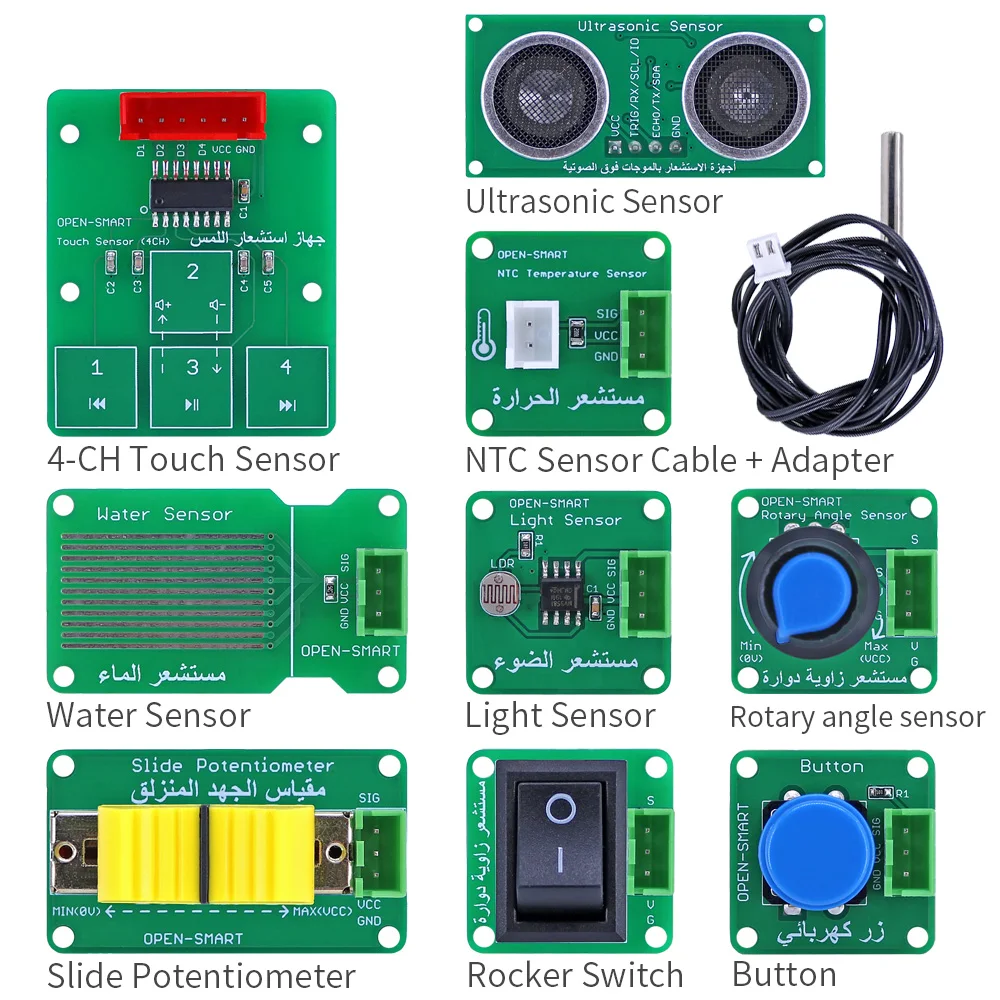

1 x 초음파 센서

1 x 슬라이드 전위차계

1 x 터치 센서

1 x 버튼

1 x 물 센서

1 x 로커 스위치

NTC 센서 (100cm) + 어댑터 모듈 1 개

1 x 광 센서

1 x 회전 각도 센서

1 x 진동 모터

1 x 직렬 MP3 플레이어

1 x 부저

1 x 패시브 버저

1 x 스피커

1 x 녹색 LED

1 x I2C 1602 LCD

1x4 자리 표시

1 x RGB LED

1 x TF 카드 (256MB)

1 x DS1307 RTC

1 x 적외선 원격 제어

1 x 적외선 수신기
