설명

재고 부족하다고 대량 주문 하고 싶으시면 연락 부탁드립니다.

이것은 고품질의 OPEN-SMART 328P Arduino와 호환되는 DIY 보드 키트입니다. 센서/버저가 포함되어 있으며 프로그래밍 및 프로젝트를 빠르게 시작할 수 있습니다. 3pin 케이블을 사용하여 모듈을 328P DIY 프로 보드에 연결할 수 있습니다.

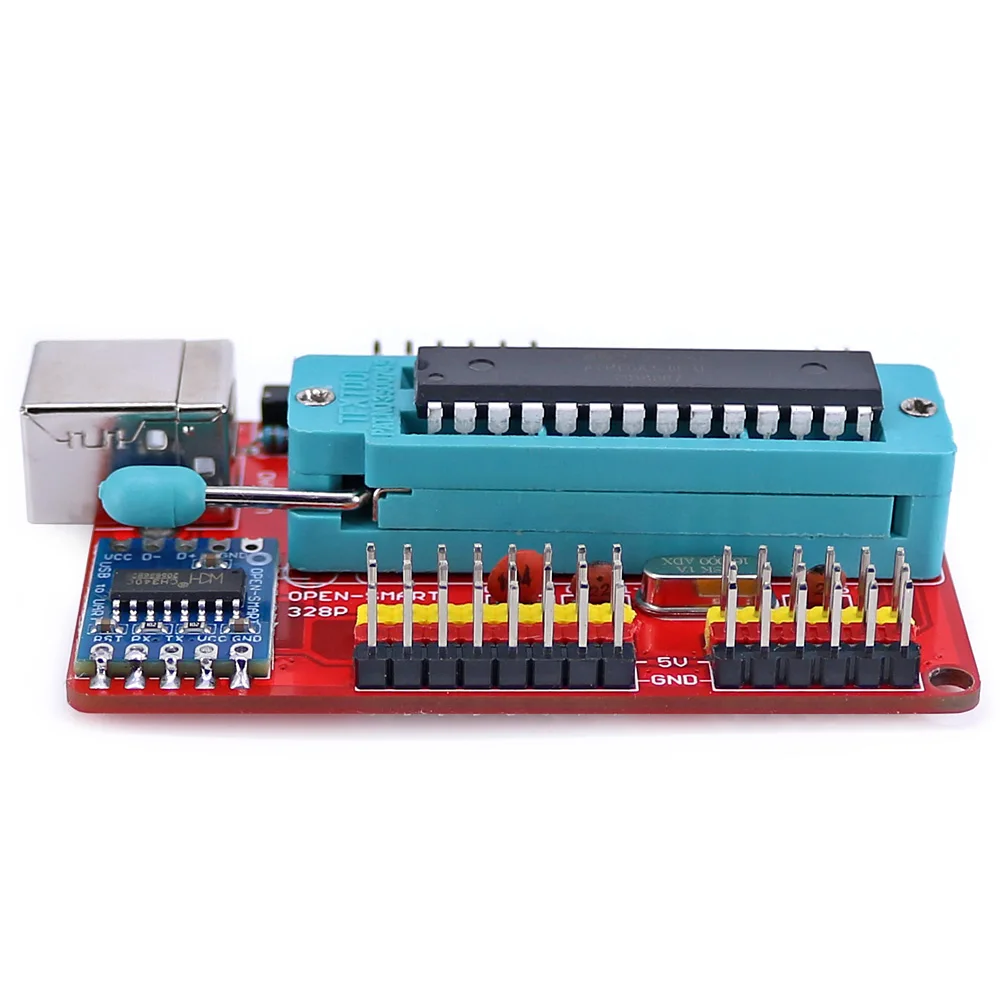

ATMEGA328P 기반 개발 보드.

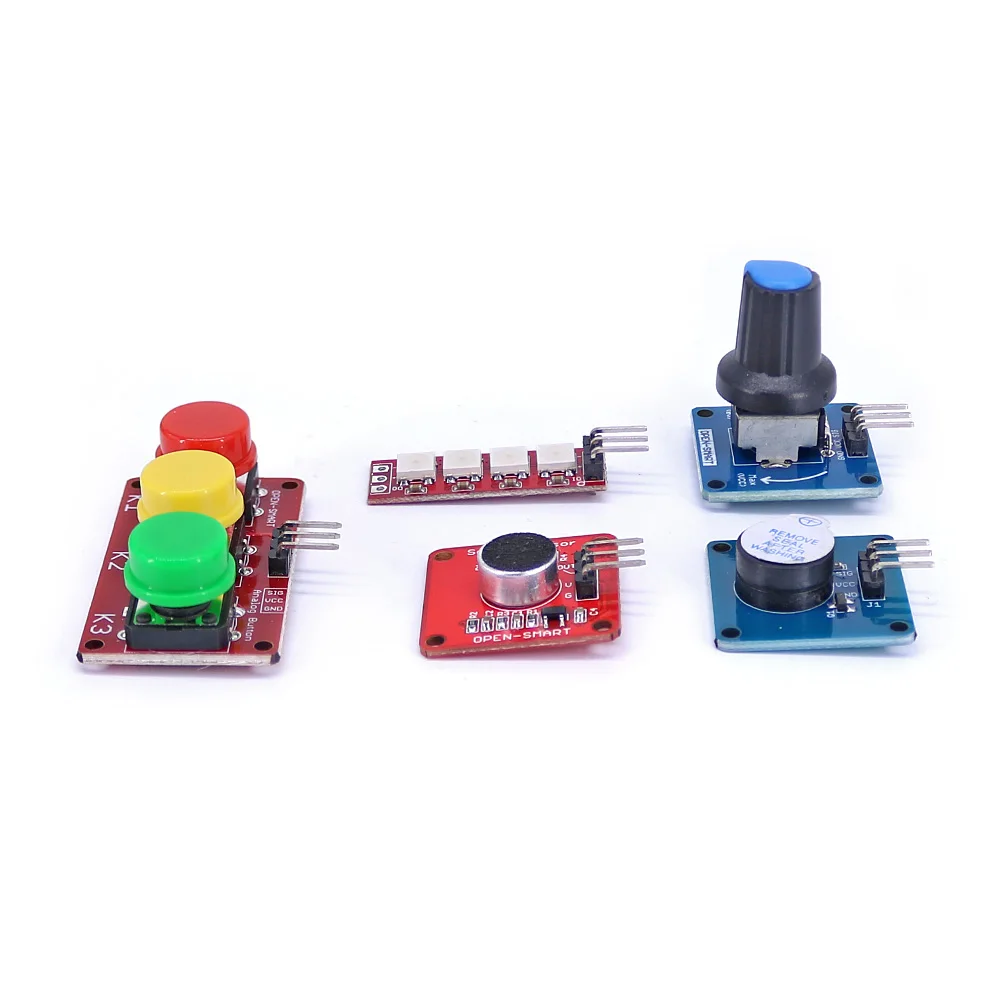

키트에는 하나의 3 키 아날로그 버튼 모듈이 포함되어 있습니다, 누르는 숫자 키가 클수록 출력되는 전압이 높아집니다. 5V 전원을 공급하면 출력 전압은 다음과 같습니다.

활성 터치가 없으면 약 0V 입니다.

K1 버튼을 누르면 약 1V 입니다.

K2 버튼을 누르면 약 2V 입니다.

K3 버튼을 누르면 약 3V 입니다.

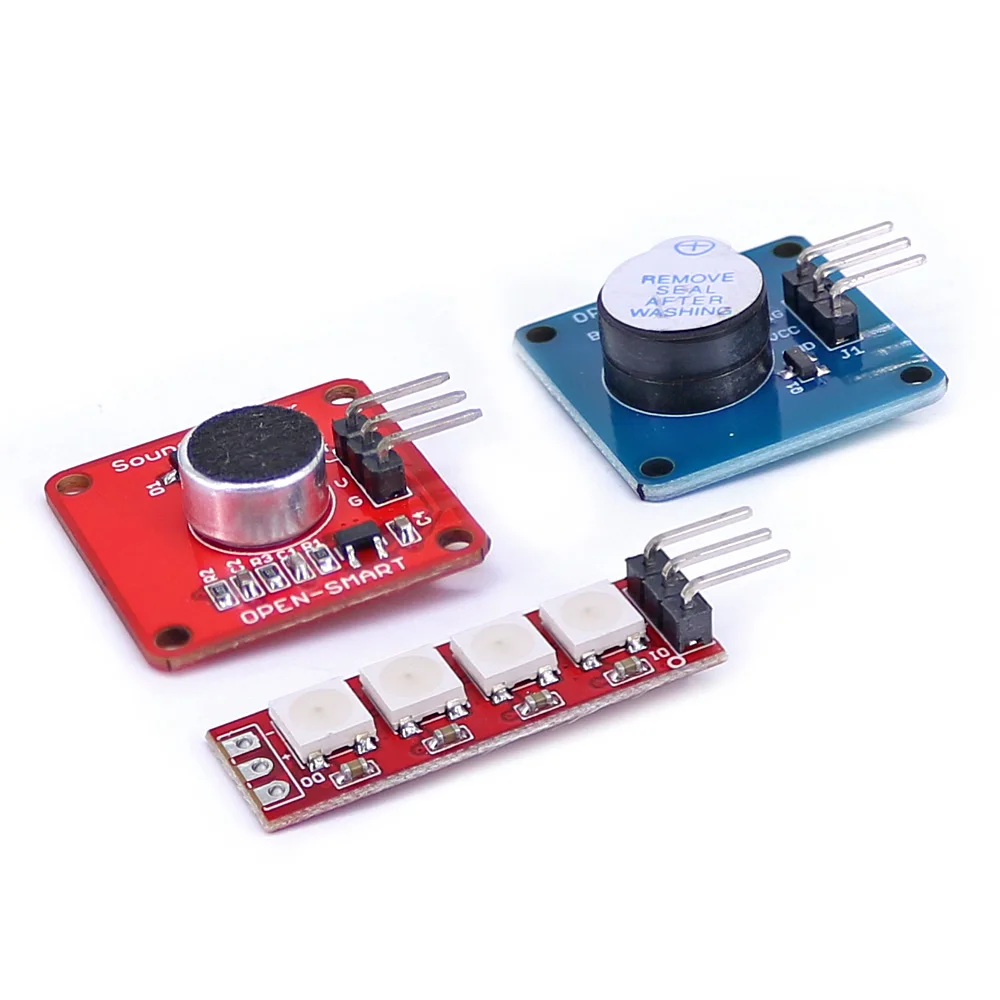

하나의 사운드 센서 모듈 포함음성의 아날로그 값을 출력 할 수 있습니다. 소리가 클수록 출력 전압이 높아집니다.

4 비트 RGB LED 모듈 포함Ws2812 를 기반으로 Arduino 제품에 적합합니다. 간단한 프로그램을 작성하면 다른 색상을 만들 수 있습니다.

하나의 회전 각도 센서 모듈 포함출력은 회전 각도에 따라 선형으로 변합니다. 회전 각도는 280 도입니다.

하나의 부저 모듈 포함높은 레벨은 버저를 켭니다.

초보자, 학생, 교육 기관에 좋습니다.

특징:

-키트 모델: RED-DIY1;

-호환되는 부트 로더를 위해 온보드 ATmega328P-PU 레코딩되었습니다.

-설치 후 직접 코드를 업로드 할 수있는 온보드 CH340 USB to UART 모듈 win7, win8, linux, MAC OS와 호환되는 PC 용 CH340 드라이버;

-온보드 1 D13 에 연결되는 프로그래밍 가능한 LED;

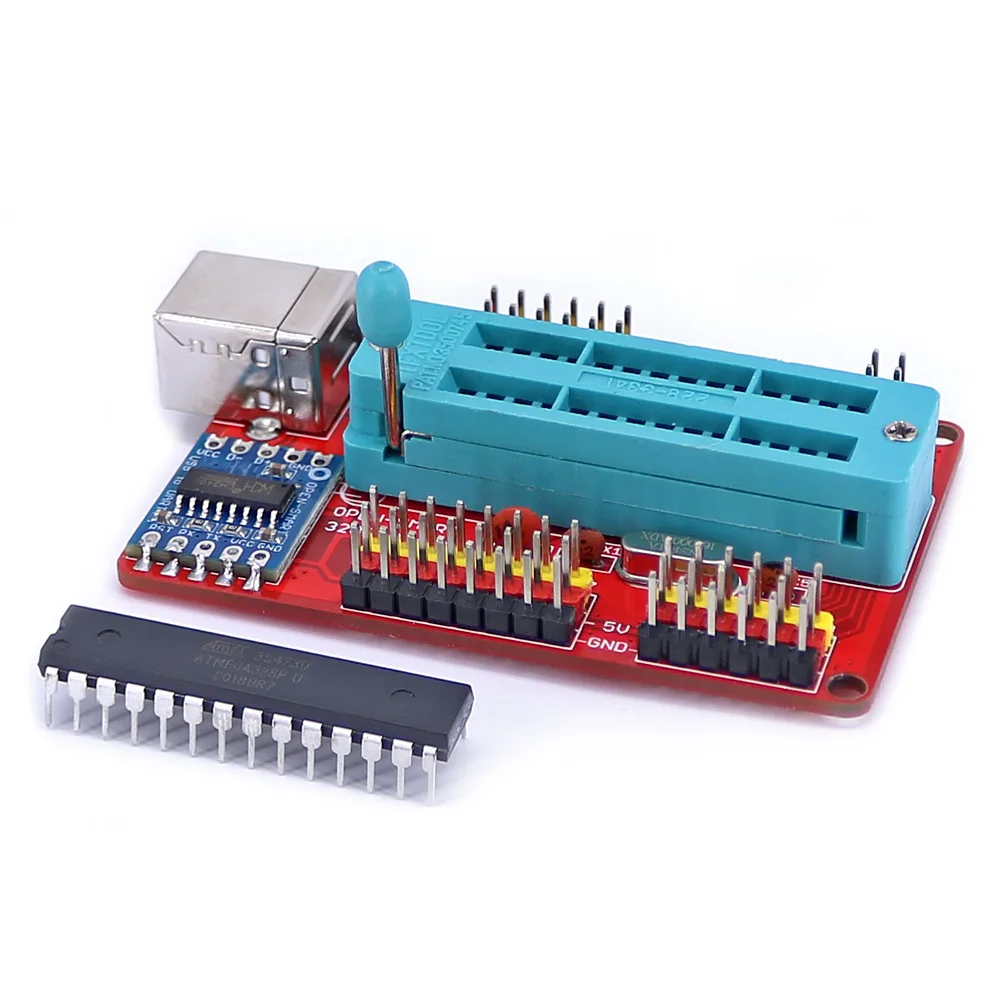

-온보드 28PIN-DIP 소켓이므로 ATmega328P-PU 칩을 교체 할 수 있습니다.

-프로그램, 개발 환경 IDE가 Arduino와 호환됩니다.

-마이크로 컨트롤러: ATmega328P-PU

-작동 전압: 5V;

-IO 인터페이스 논리 전압: 5V;

-작동 전류: 500mA (최대);

-디지털 I / O 핀: 14 개 (그 중 6 개가 PWM 출력을 제공 할 수 있음);

-아날로그 입력 핀: 6;

-클럭 주파수: 16MHz;

-온보드 전원 표시기;

-부트 로더 굽기 인터페이스: ICSP.

사진

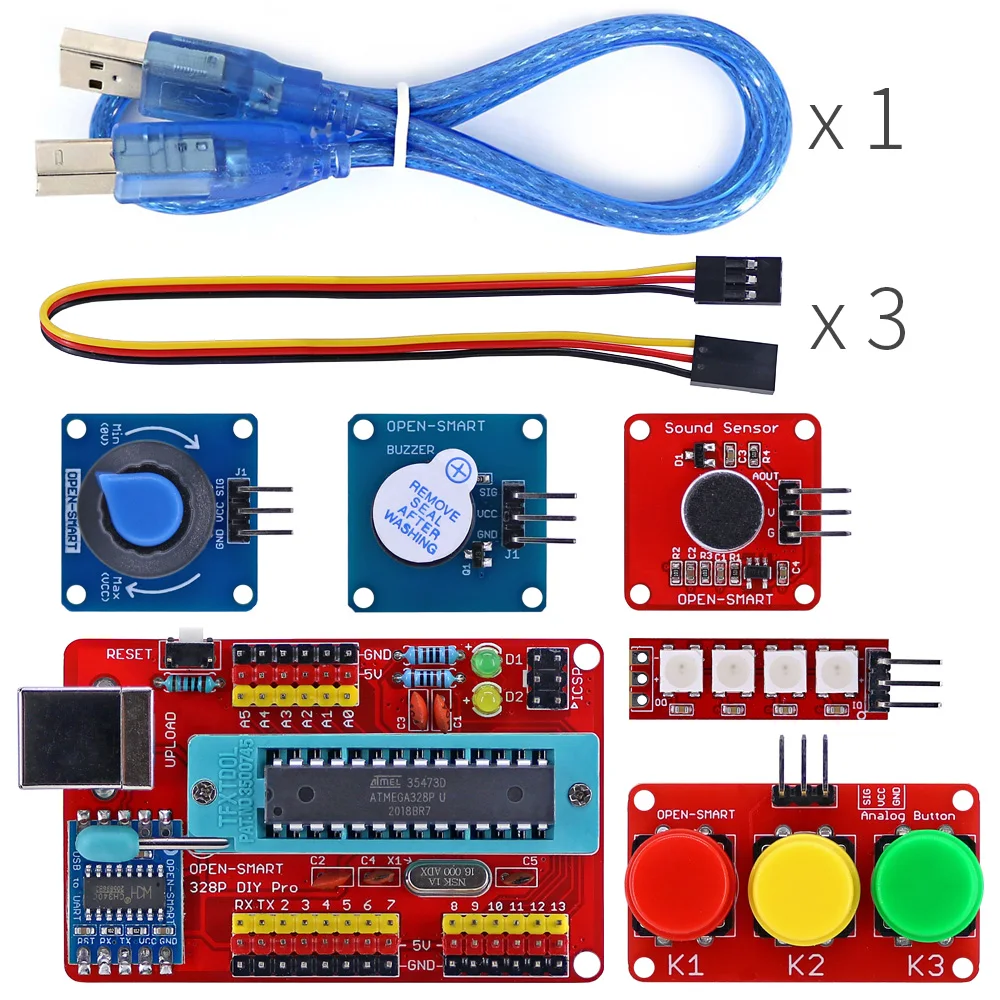

부품 목록 (회로도 및 프로그램을 보낼 수 있습니다. 문의하십시오)

1x328P DIY 프로 보드

1 x 아날로그 버튼 모듈

1 x 사운드 센서 모듈

1x4 비트 RGB LED 모듈

1 x 회전 각도 센서 모듈

1 x 부저 모듈

1 x USB 케이블 (약 50cm)

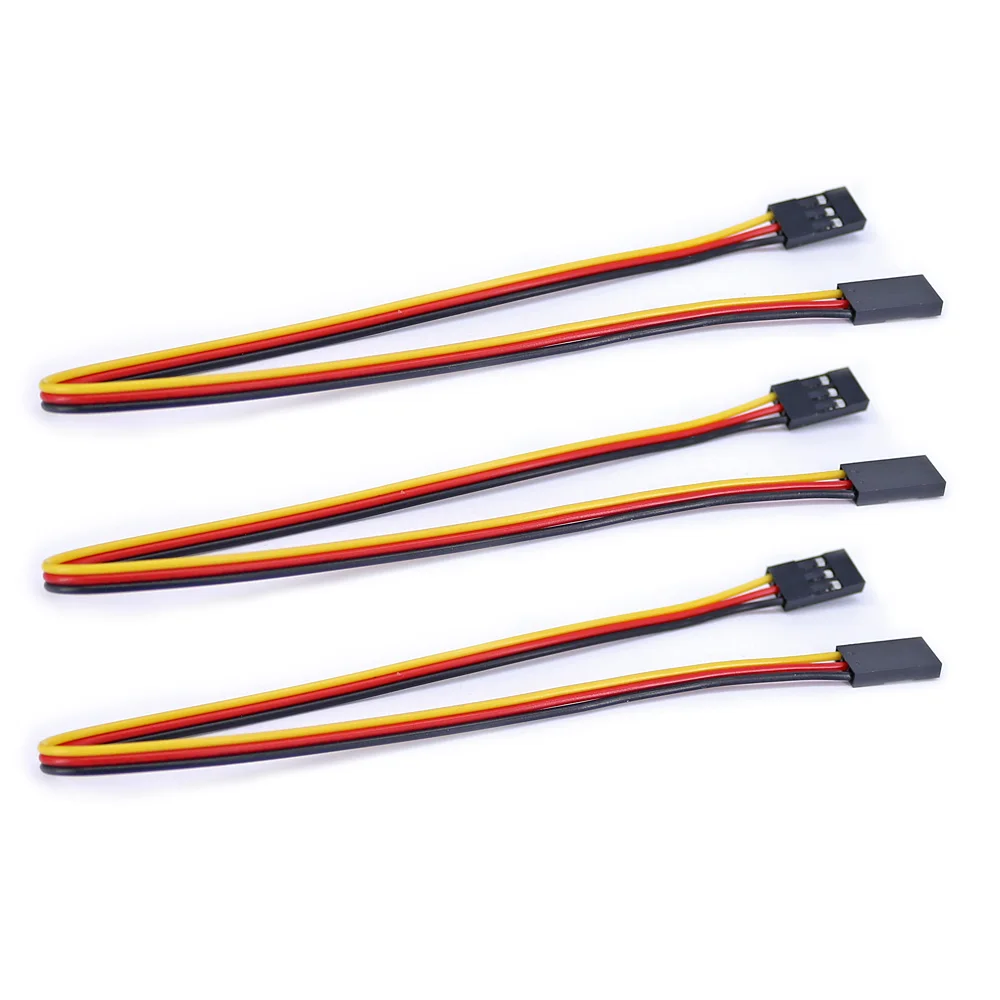

3 x 3pin 케이블 (약 20cm)
