설명

참고: 재고가 충분하지 않은 대량 주문을하려면 당사에 문의하십시오.

참고: 주문하기 전에 더 자세한 기능을 확인하기 위해 doc 다운로드 링크를 보내도록 요청할 수 있습니다.

참고 2: Android 폰은 SPP만 사용하여 모듈과 통신 할 수 있으며 IOS 폰은 BLE만 사용할 수 있습니다.

이것은 온보드 JDY-34 모듈, USB 포트 및 CH340 USB에서 TTL 칩으로 연결된 블루투스 호환 디버그 모듈입니다.

PC와 이 모듈을 사용하여 JDY-30, JDY-31, JDY-33, JDY-34 HC-06 블루투스 호환 모듈을 디버깅할 수 있습니다.

이 모듈은 완전한 2.4GHz 무선 트랜시버 및 베이스 밴드를 갖춘 완벽한 블루투스 호환 V3.0 SPP + V4.2 BLE입니다. 안드로이드 또는 IOS 전화가 통신 할 수 있습니다.

Force AT 스위치 온보드 정보: 모듈이 다른 모듈과 연결되어있을 때 스위치를 Force AT 측으로 밀어 AT 명령 모드로 들어갈 수 있으므로 제어 명령을 보낼 수 있습니다.

제품 특징

-프로토콜: 블루투스 호환 v3.0 SPP + v4.2 BLE

-호환성: Android 전화, IOS 전화, 와 통신 할 수 있습니다.

-작동 전압: 4.75V - 5.3V (온보드 3.3v LDO 레귤레이터)

-작동 전류: 페어링되지 않은 경우 약 1mA, 페어링 10mA

-논리 인터페이스 유형: UART TTL 직렬 포트

-직렬 포트 전송 속도: 9600 (기본값), AT 명령으로 다른 값으로 수정할 수 있습니다.

-UART 통신 형식: 8N1 (기본값).

-유효 거리: 열린 공간에서 최대 20 미터

-페어링 후 Bluetooth 호환 프로토콜을 알지 않고도 전이중 직렬 포트로 사용할 수 있지만 8 개의 데이터 비트, 1 개의 정지 비트 만 지원합니다. 패리티 비트 통신 형식은 가장 일반적으로 사용되는 통신 형식입니다. 다른 형식은 지원하지 않습니다.

-Bluetooth 연결을 설정하지 않으면 AT 명령을 통해 전송 속도, 이름, 패스 키를 설정할 수 있으며 전원 차단시 매개 변수 설정이 저장됩니다. Bluetooth 연결 후 자동으로 투명 모드로 전환됩니다.

-블루투스가 연결되면 온보드 스위치를 "Force AT" 쪽으로 밀어 AT 모드로 만들 수 있습니다. 그런 다음 AT 명령을 보낼 수 있습니다.

-모듈 모드:

-- AT + BTMODE0: SPP 멀티 슬레이브 및 BLE 슬레이브.

-- AT + BTMODE1: 기본값. SPP 슬레이브 및 마스터 모드 또는 BLE 슬레이브 모드.

-AT + BTMODE2: BLE 기능이없는 SPP 멀티 매터 모드 ..

-AT + BTMODE3: BLE 기능이없는 SPP 슬레이브 및 마스터 모드.

-기본 암호: NULL이며 AT 명령을 보내 암호 스위치를 켜면 기본값은 1234 입니다.

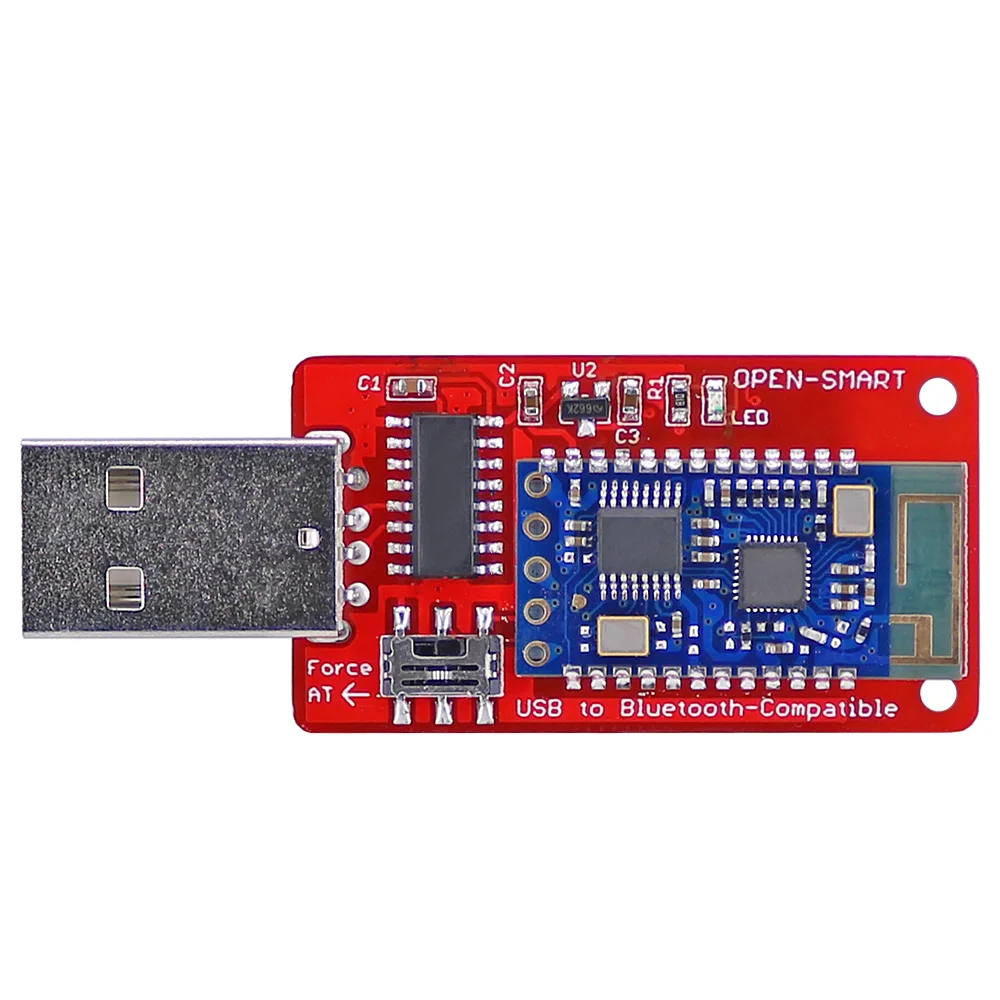

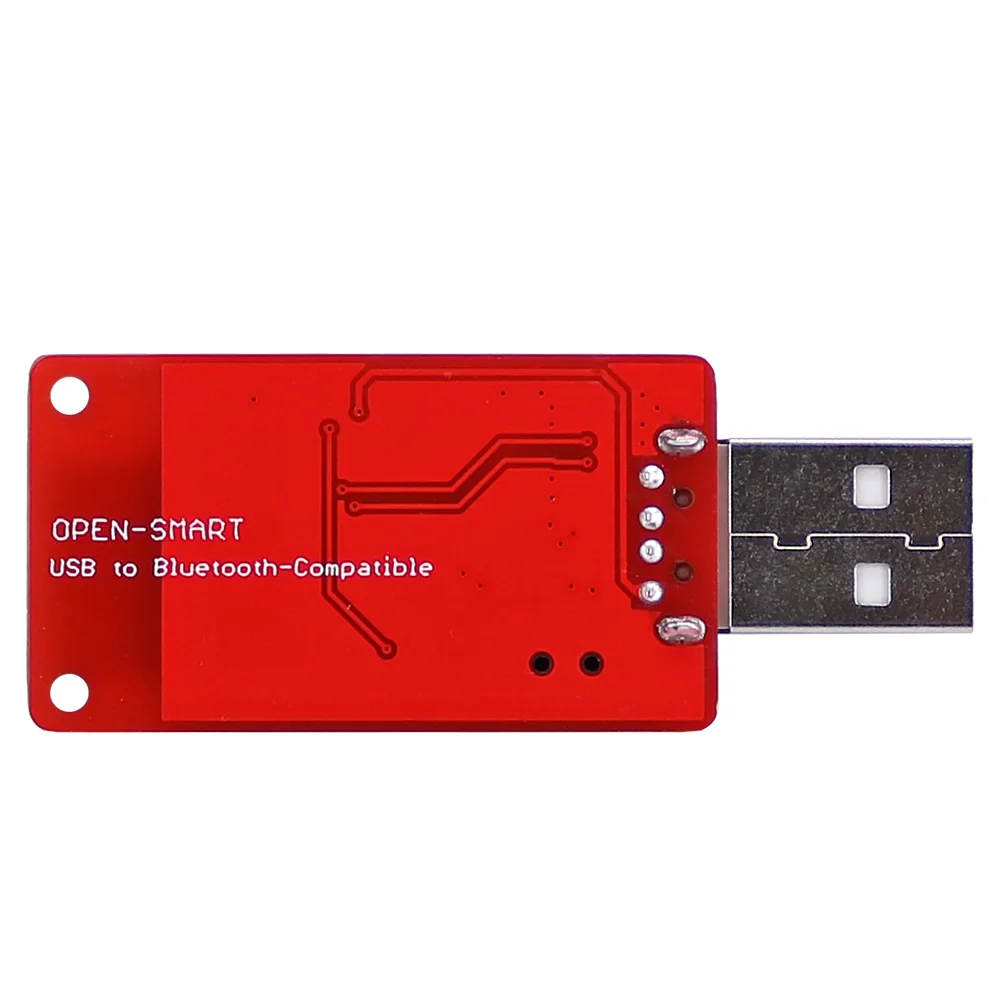

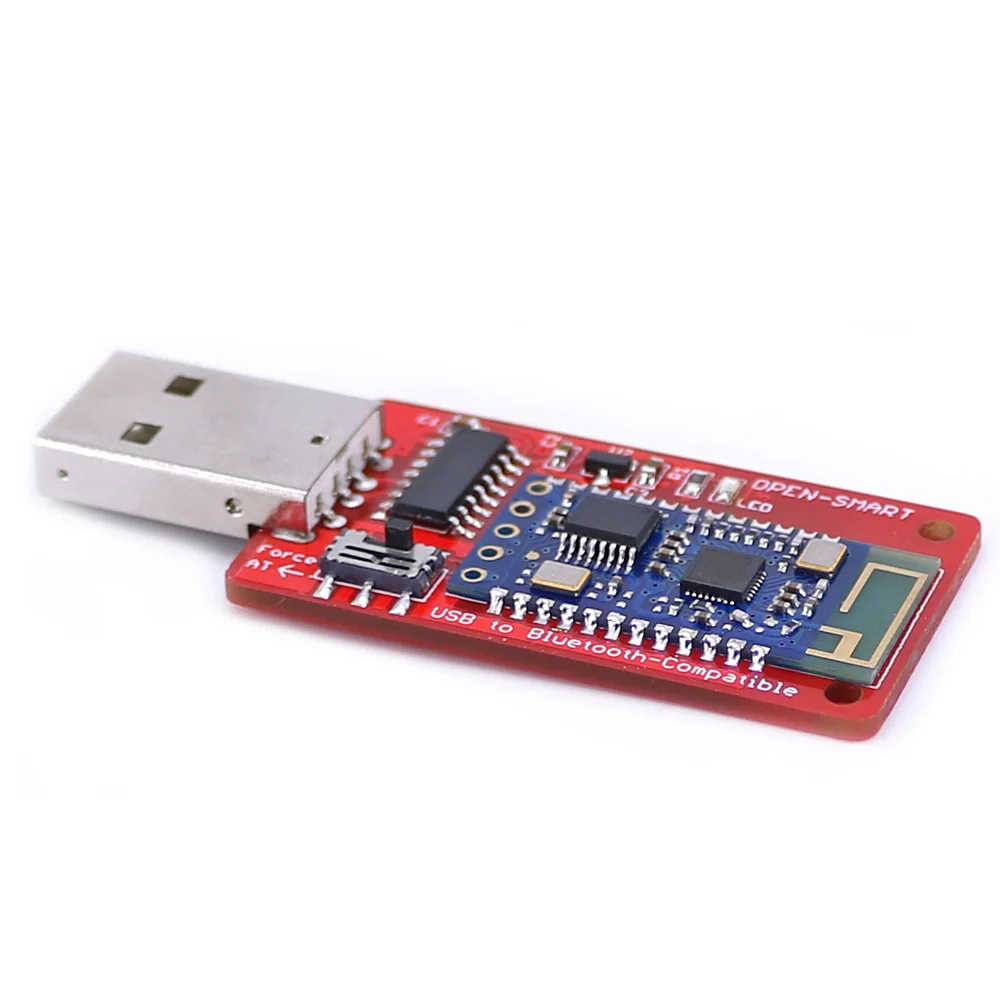

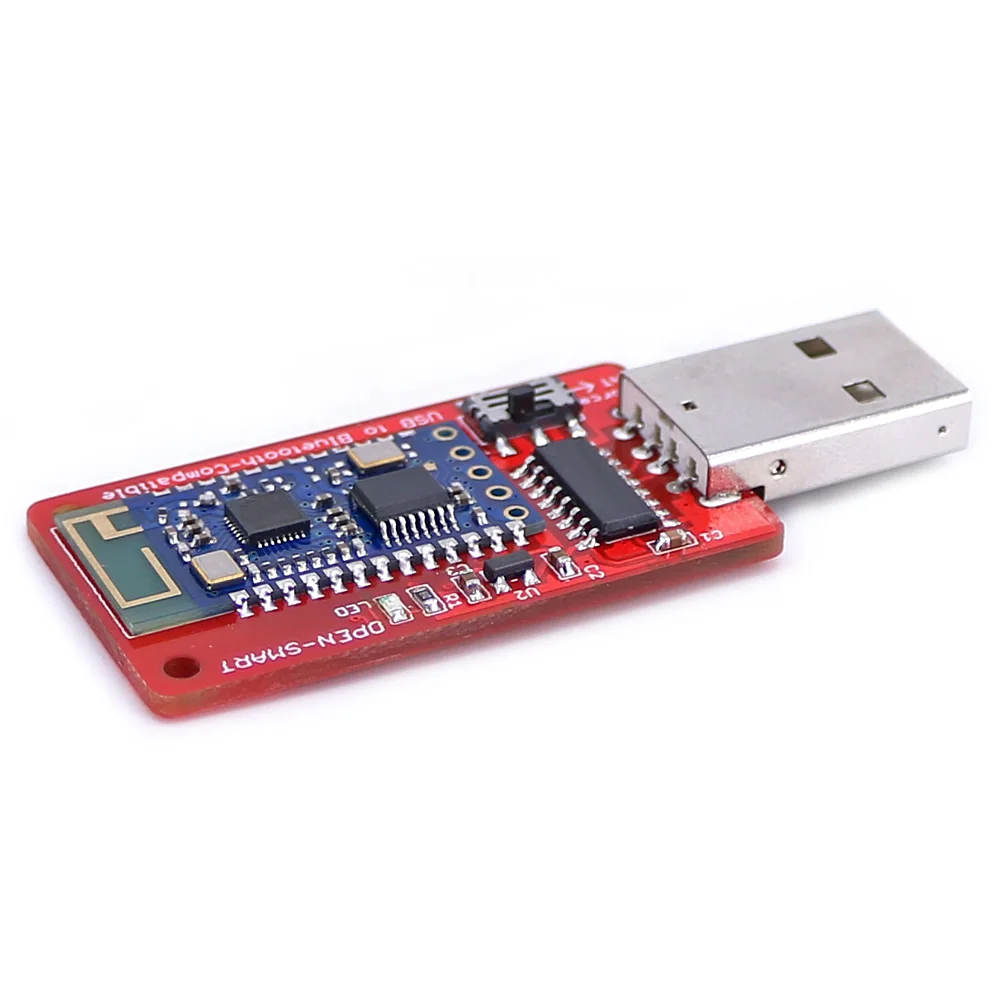

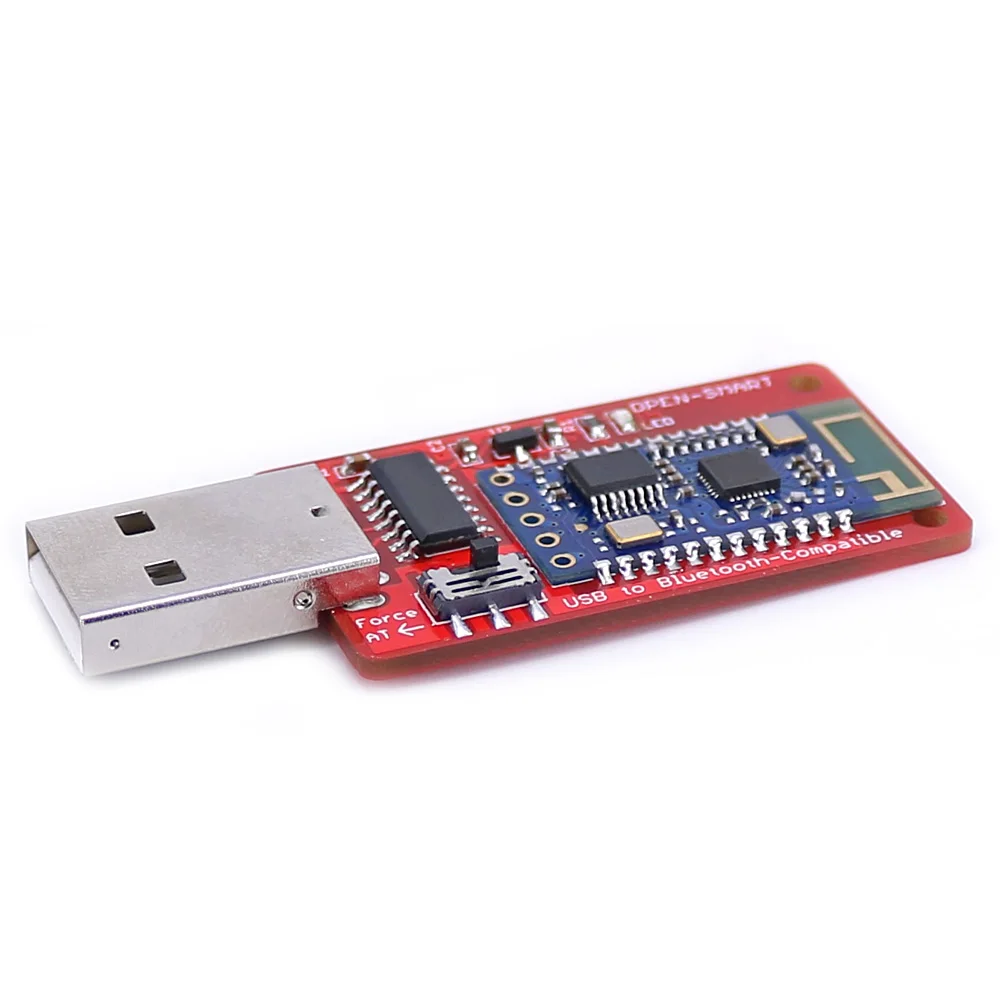

사진

부품 목록

1 x 모듈
