특징

참고: 재고가 충분하지 않은 대량 주문을 원할 경우 당사에 문의하십시오.

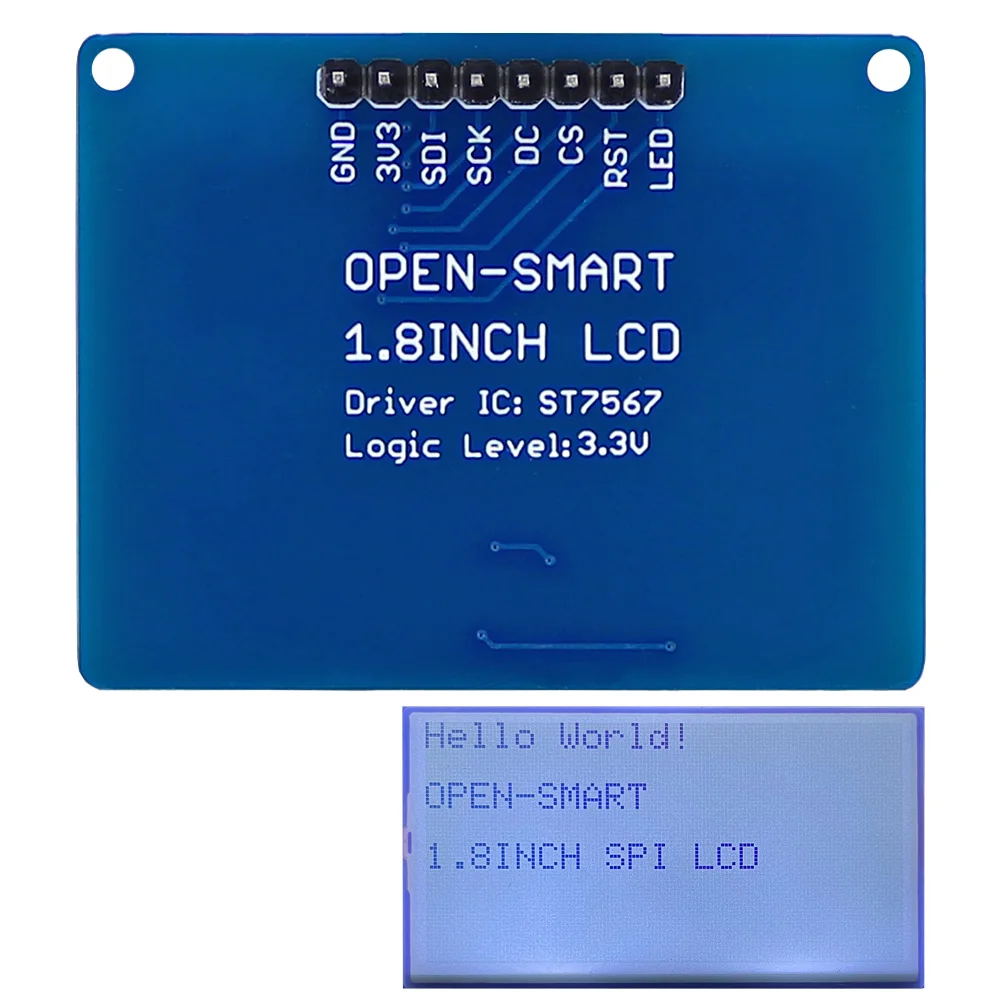

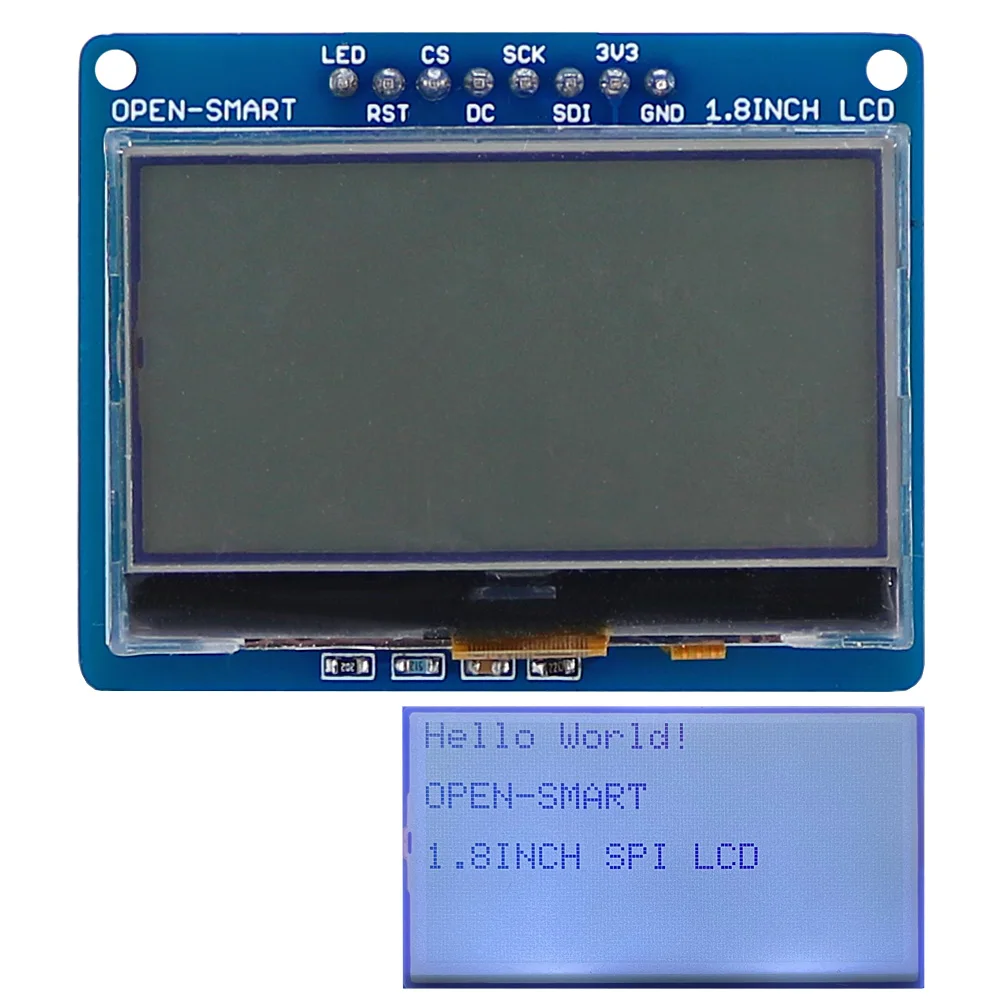

이는 직렬 SPI 인터페이스를 갖춘 1.8인치 LCD 확장 보드입니다.이 디스플레이에는 RAM 버퍼링 기능이 내장된 컨트롤러가 내장되어 있어 MCU로 쉽게 제어할 수 있습니다.

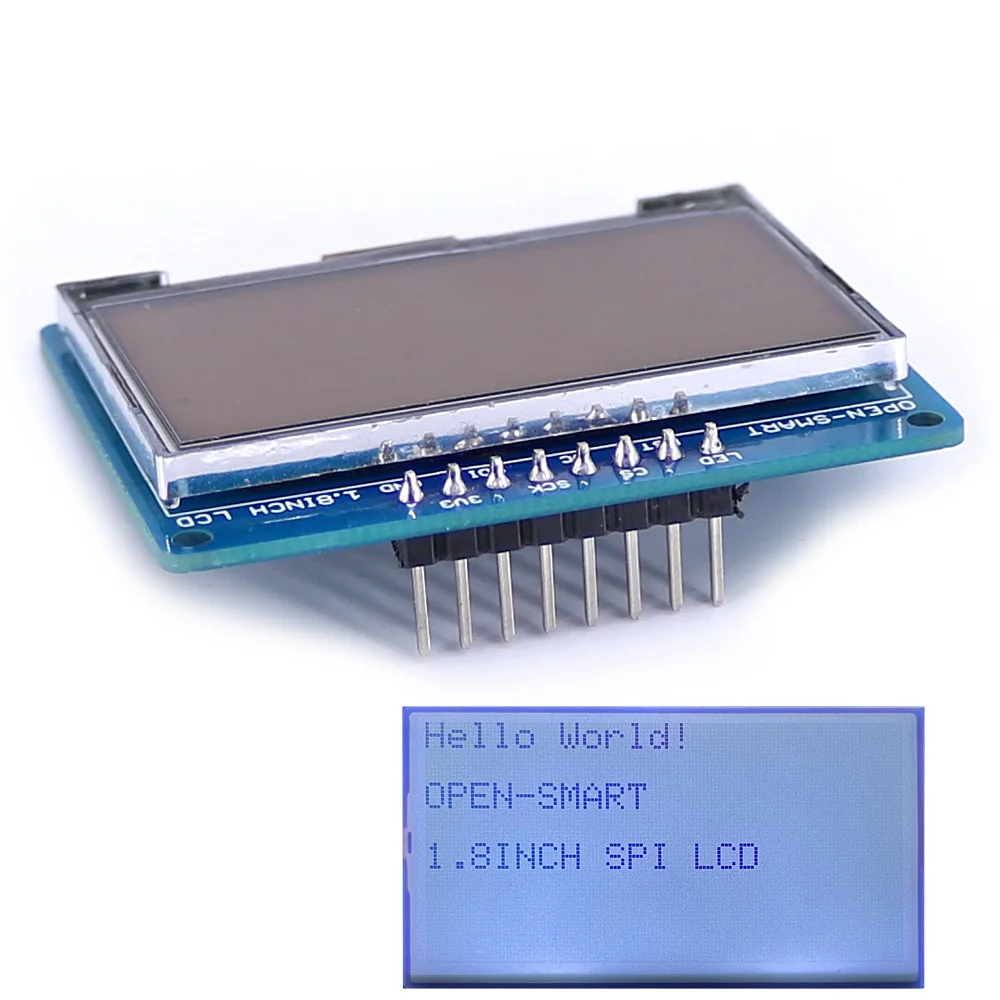

TFT의 핀을 빼내고 브레이크아웃 핀 피치가 2.54mm이므로 2차 개발이 용이합니다.

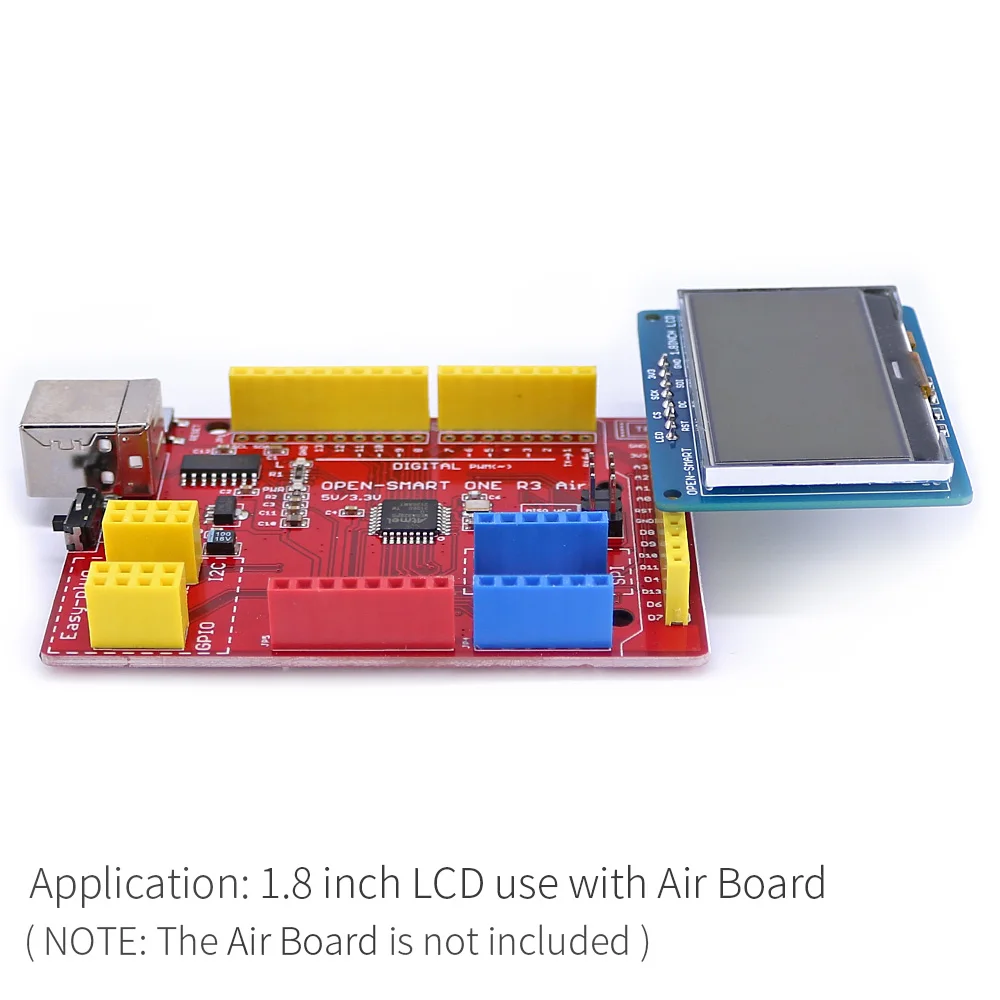

PAD 핀을 꺼내서 브레드보드에 연결하거나 케이블을 사용하여 Arduino에 연결할 수 있습니다.

- 문자, 그래픽 및 BMP 형식 이미지를 표시하는 데 사용할 수 있습니다.

- 호환성: 로직레벨이 3.3V이므로 3.3V 보드와 호환되며, 5V/3.3V 전원 스위치가 있는 OPEN-SMART 보드에 연결할 수 있습니다.Arduino용으로 사용하는 경우 레벨 변환 회로를 추가해야 합니다.

다른 3.3V MCU에 직접 연결할 수도 있습니다.


- 해상도: 128*64, 흑백

- 디스플레이 크기: 1.8인치;

- 활성 영역: 38.8x19mm

- PCB 크기: 47.6x37mm

- 드라이브 IC: ST7567

-작동 전압: 3.3V;

- 논리 레벨: 3.3V;

- 작동 전류: 최대 5mA

- IO 포트 패키지: PAD 사용 가능, 핀 피치는 2.54mm입니다.

- 백라이트: LED 핀을 외부 백라이트 제어 회로에 연결하여 백라이트의 밝기를 제어할 수 있습니다.GND에 연결하면 하루 종일 백라이트를 켤 수 있습니다.

- DIY에 좋습니다.

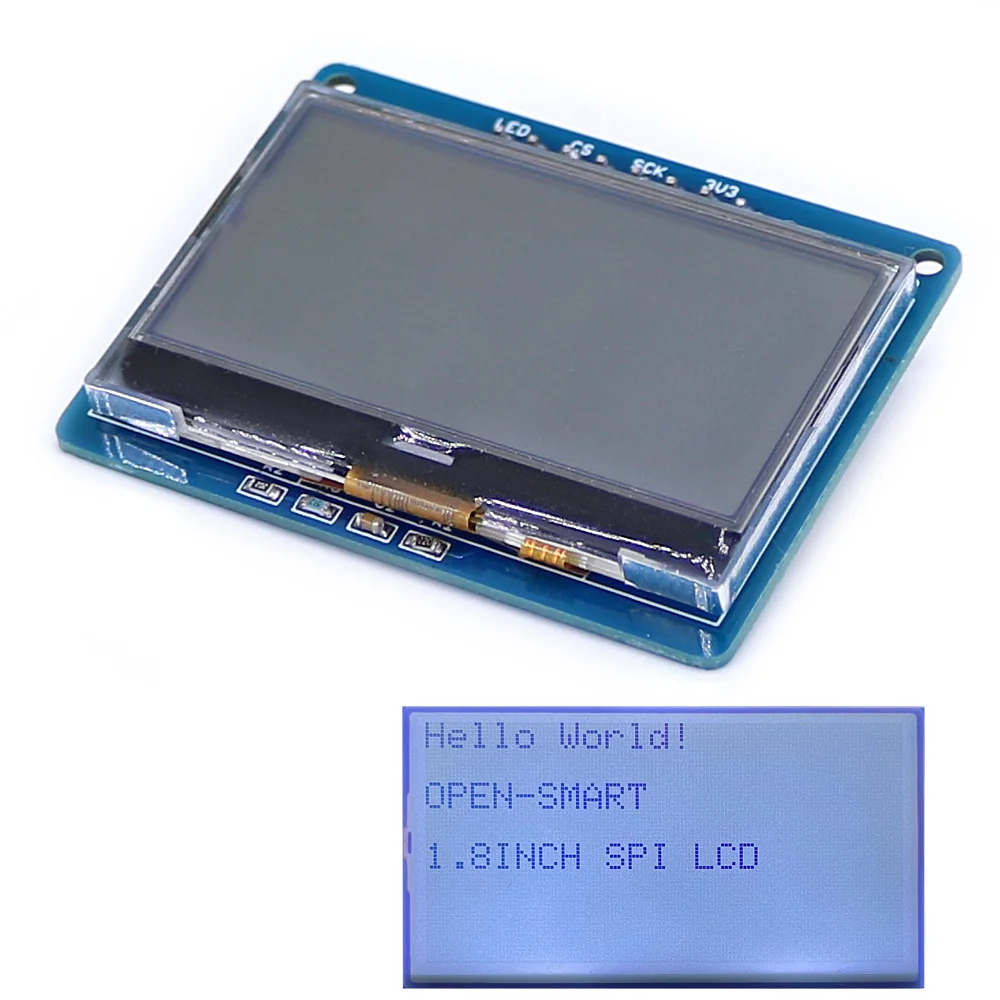

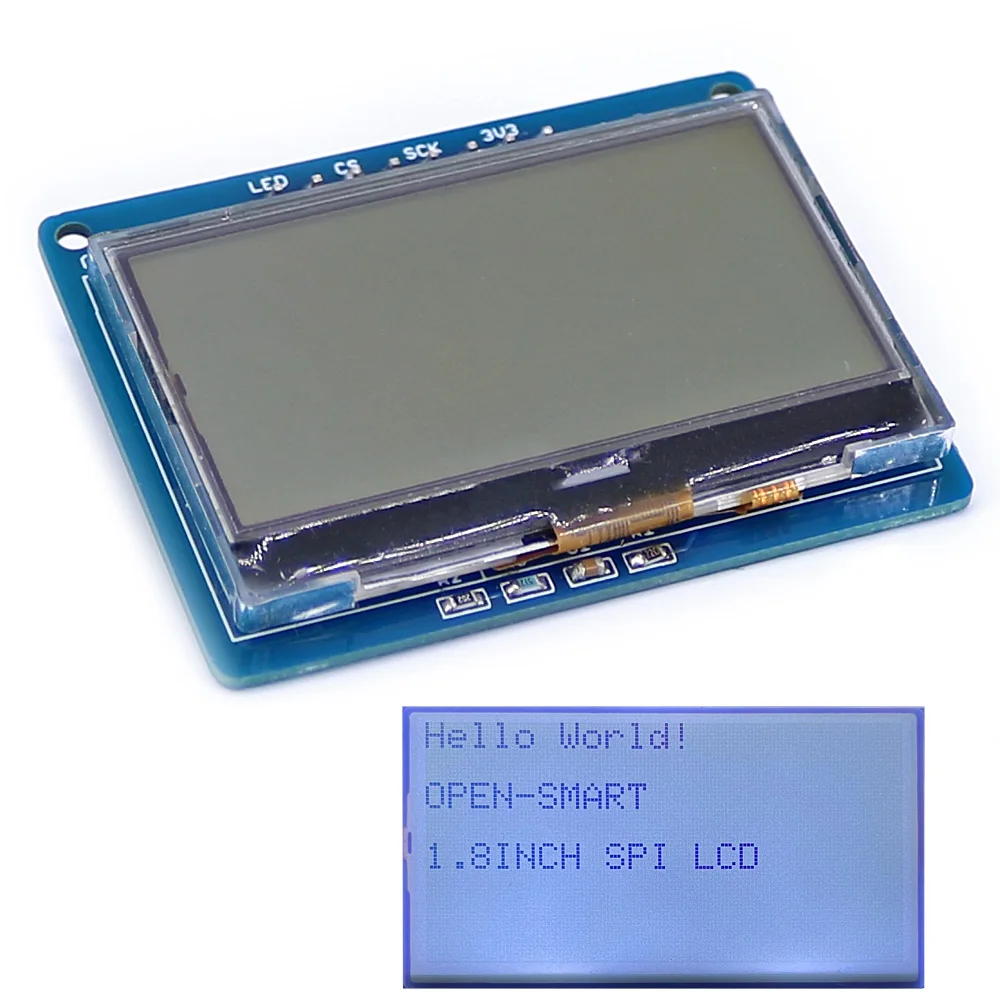

사진

부품 목록(회로도 및 프로그램을 보낼 수 있습니다. 문의해 주세요.)

1 x 모듈
