개요

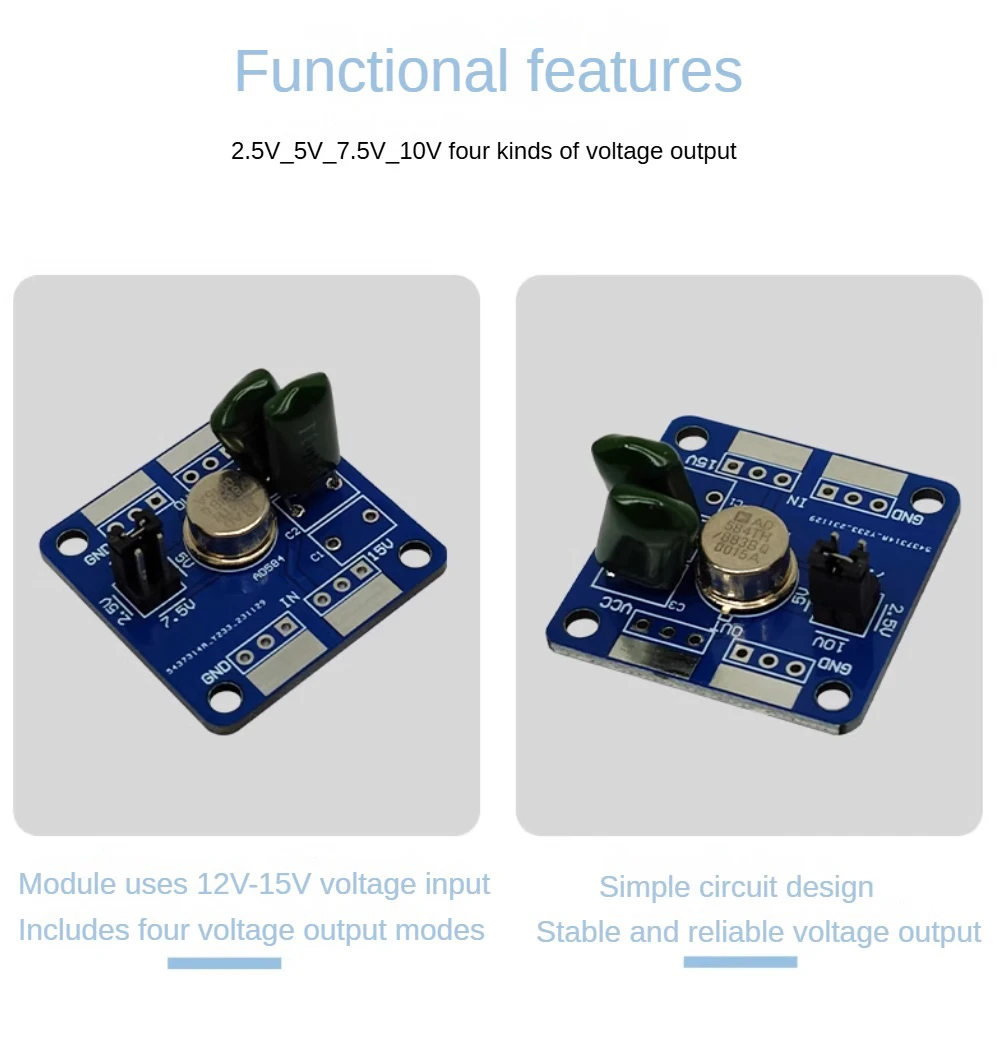

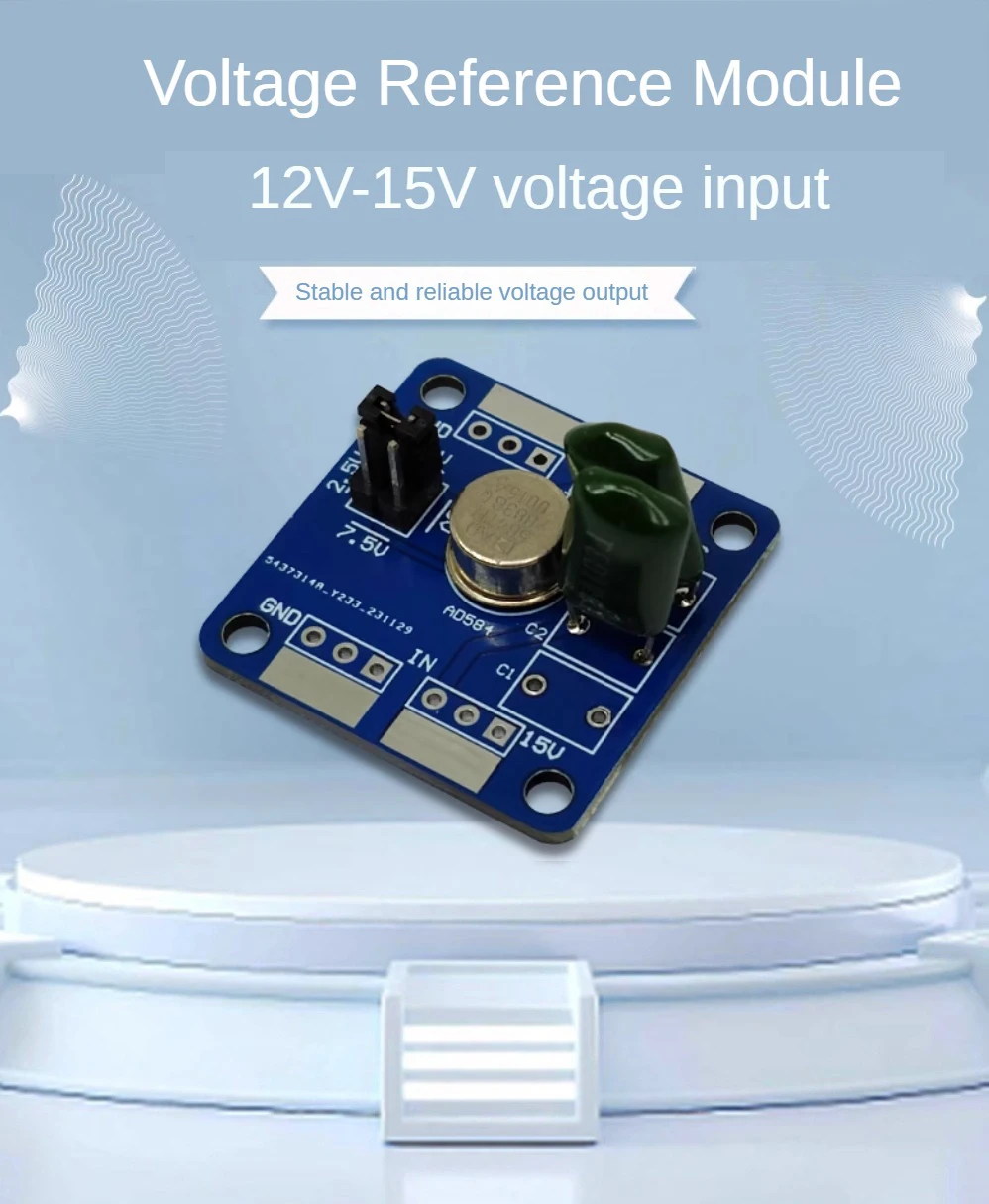

전압 레퍼런스 모듈은 AD584TH/88B3을 기반으로 개발되었으며 입력 전압 범위는 12V~15V입니다.점퍼 캡을 통해 다양한 핀 헤더를 연결하면 각각 2.5V, 5V, 7.5V 및 10V의 고정밀 출력 전압을 달성할 수 있습니다.이 모듈은 제품 개발 과정에서 사용자에게 정확한 전압 지원을 제공할 수 있습니다.

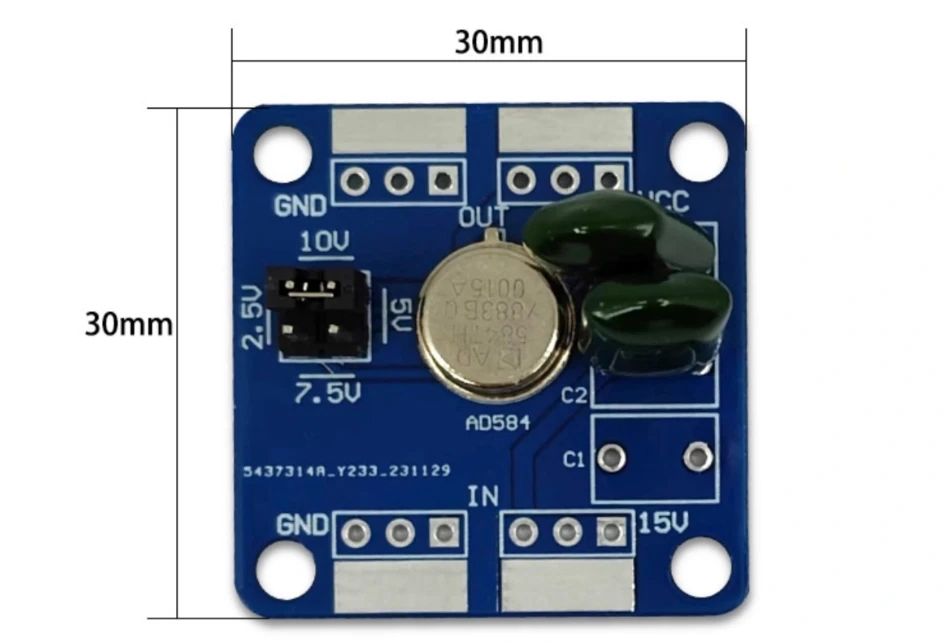

제품 크기: 30x30mm

무게: 5g

PS: 사이즈는 수동으로 측정한 것이므로 약간의 오차가 있을 수 있습니다.

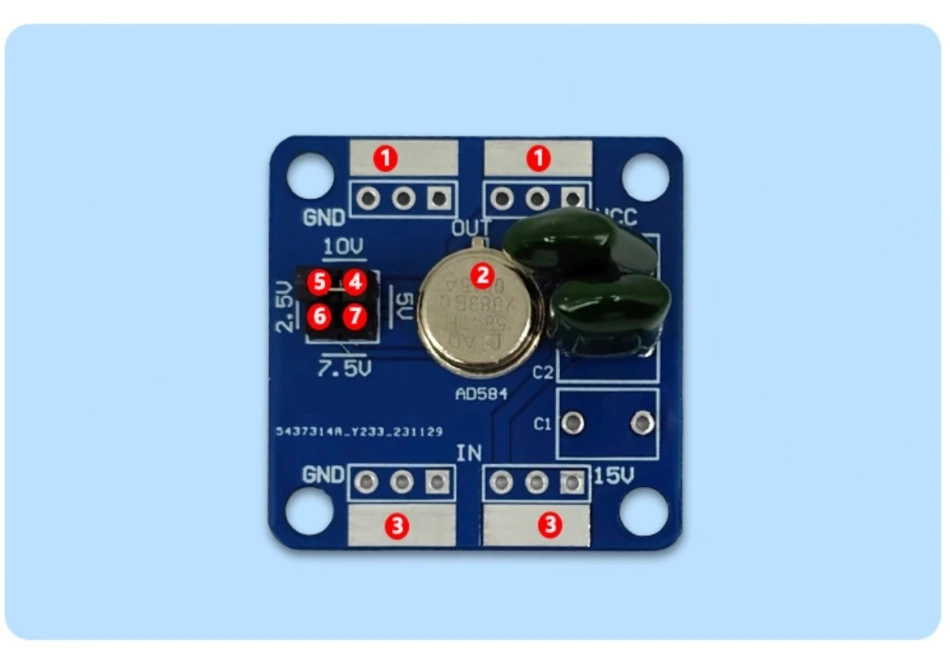

하드웨어 소개 및 설명

1. 전압 출력 포트: 2.5V, 5V, 7.5V, 10V의 4가지 전압을 출력할 수 있습니다.

2.AD584TH / 88B3

3.전압 입력 포트: 12V-15V 입력

4.핀 4, 5, 6, 7:

핀 4와 5를 패치 캡으로 연결하면 10V의 전압을 출력할 수 있습니다.

핀 5와 6을 패치 캡으로 연결하면 2.5V의 전압을 출력할 수 있습니다.

핀 6과 7을 패치 캡으로 연결하면 7.5V의 전압을 출력할 수 있습니다.

핀 7과 4를 패치 캡으로 연결하면 5V의 전압을 출력할 수 있습니다.

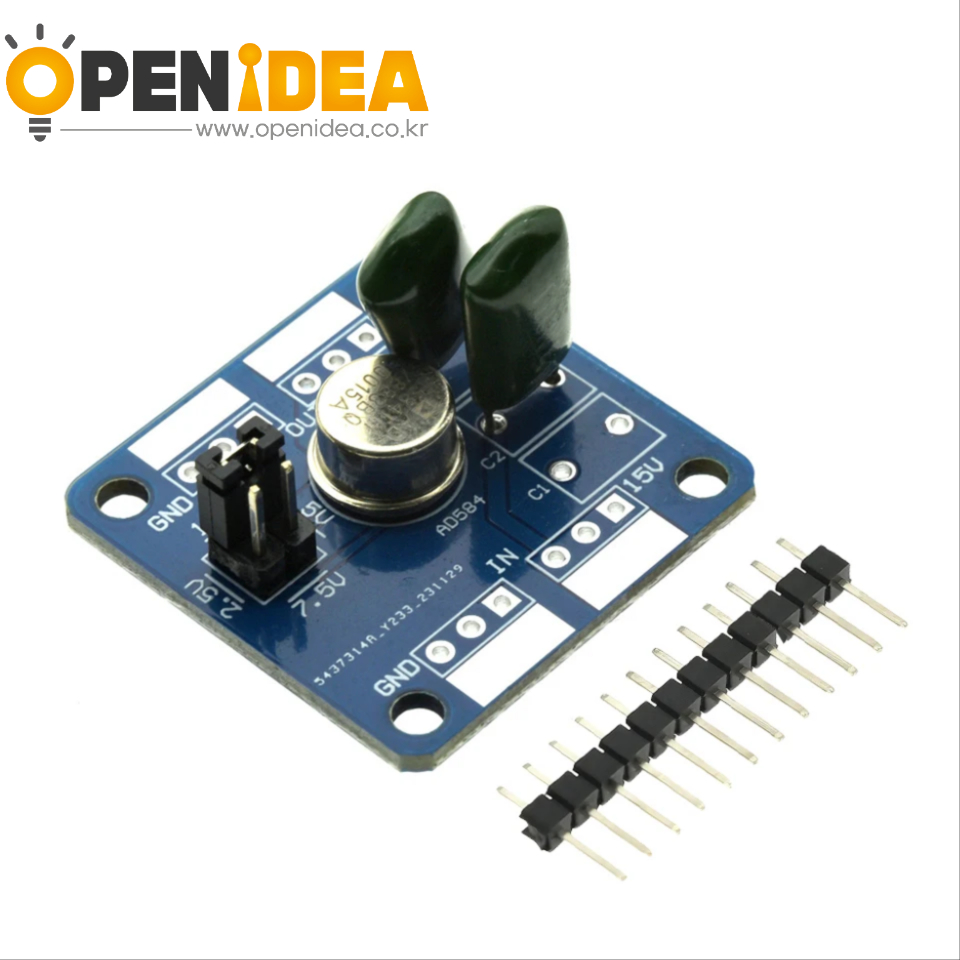

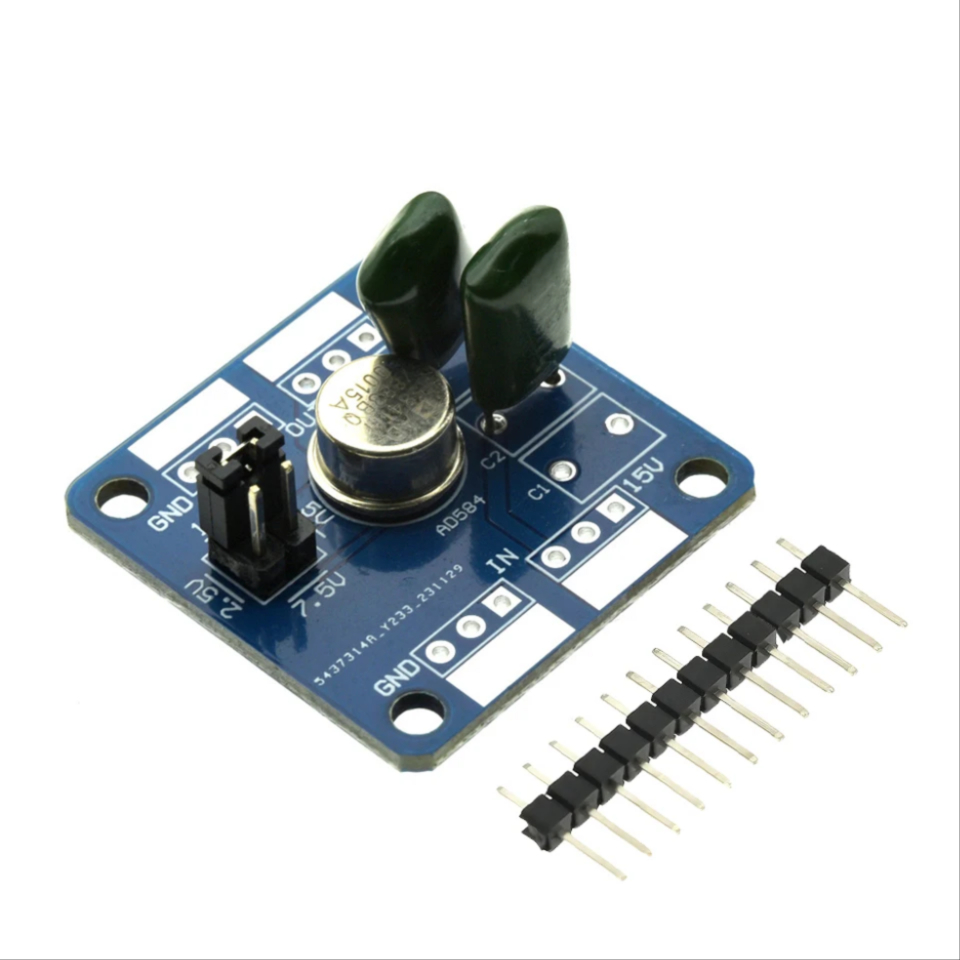

배송 목록:

1. 전압 레퍼런스 모듈 X1

2. 단일 행 핀: 1*12 핀
