설명

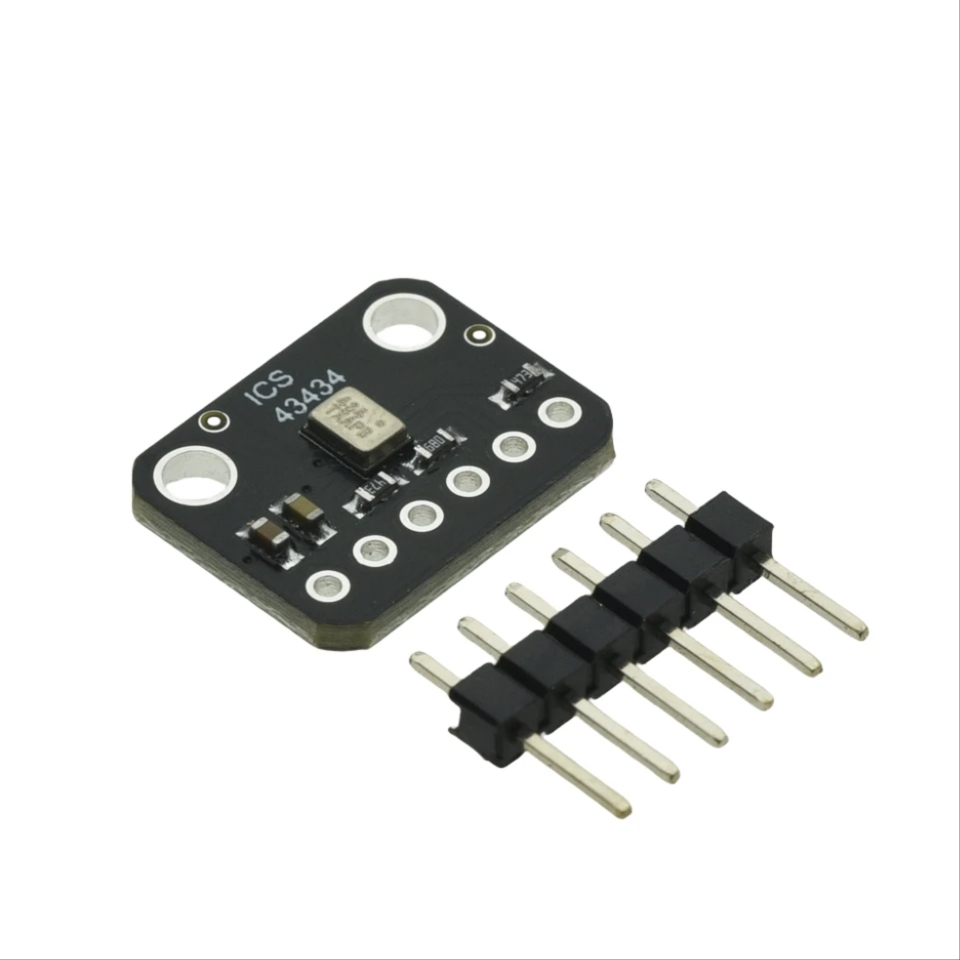

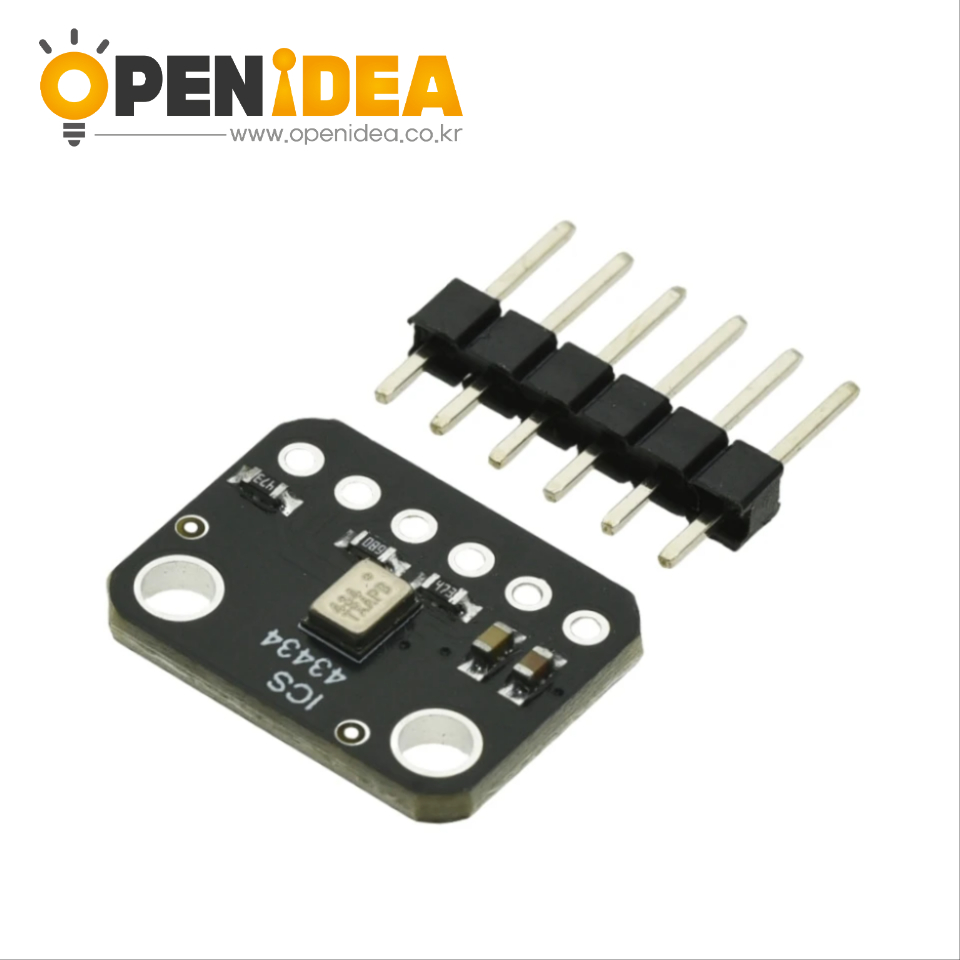

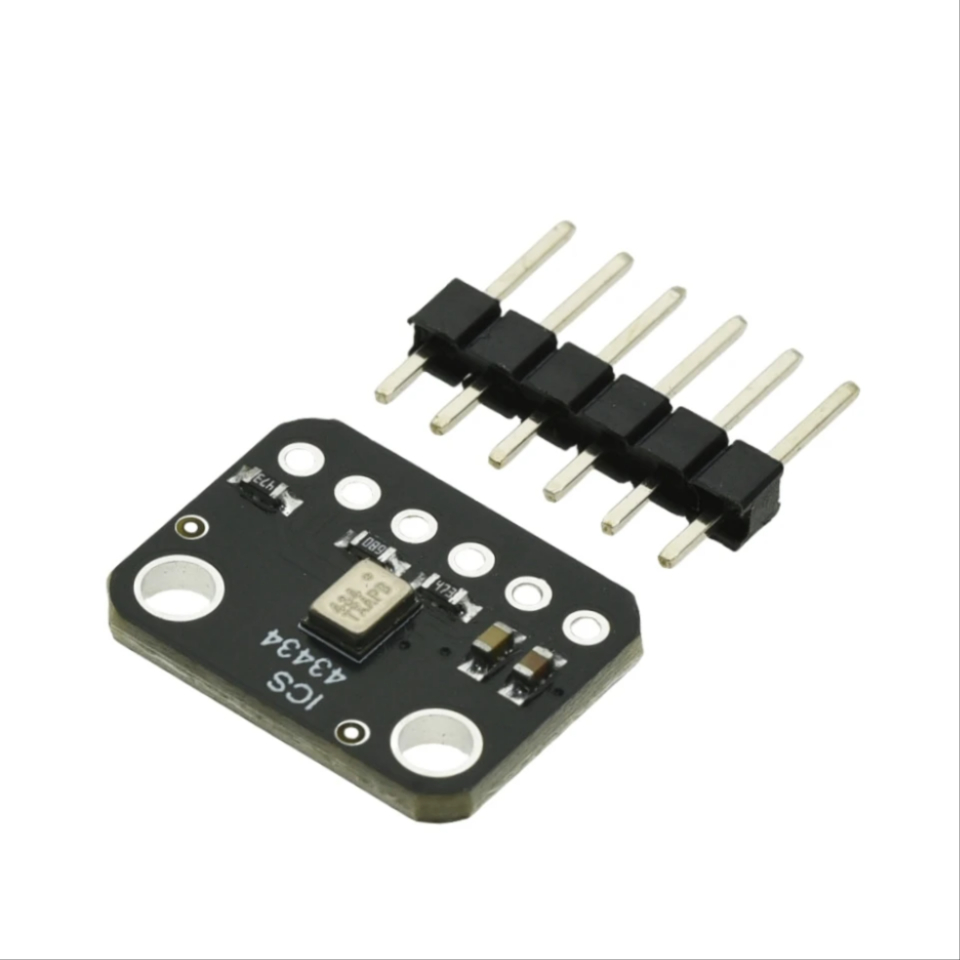

이 좋은 소식을 들어보세요. 이제 초소형 획기적인 보드 ICS43434 I2MEMS 마이크가 탄생했습니다."클래식" 요소 마이크와 마찬가지로 MEMS MIC도 소리를 감지하여 전압으로 변환할 수 있지만 더 작고 얇습니다.이 마이크는 아날로그도 아닙니다.순전히 디지털입니다.I2S는 약 50Hz -15kHz 범위의 소형 저가형 MEMS MIC로 모든 일반 오디오 녹음/감지에 적합합니다.이 칩에는 24kHz 이상의 주파수를 차단할 수 있는 저역 통과 필터가 내장되어 있습니다.

많은 마이크로컨트롤러의 경우 당사의 획기적인 아날로그 마이크 중 하나를 통해 오디오 입력을 쉽게 추가할 수 있습니다.그러나 더 크고 더 나은 마이크로컨트롤러와 마이크로컴퓨터로 전환하면서 항상 아날로그 입력이 있는 것은 아니거나 아날로그 마이크 시스템에서 스며드는 소음을 피하고 싶을 수도 있습니다.8비트 마이크로를 통과하면 일반적으로 I2가 소비할 수 있는 주변 디지털 오디오 데이터가 있다는 것을 알게 됩니다!I2S 마이크가 고유한 기능인 TDK ICS43434를 탈피하는 곳에서 등장합니다.

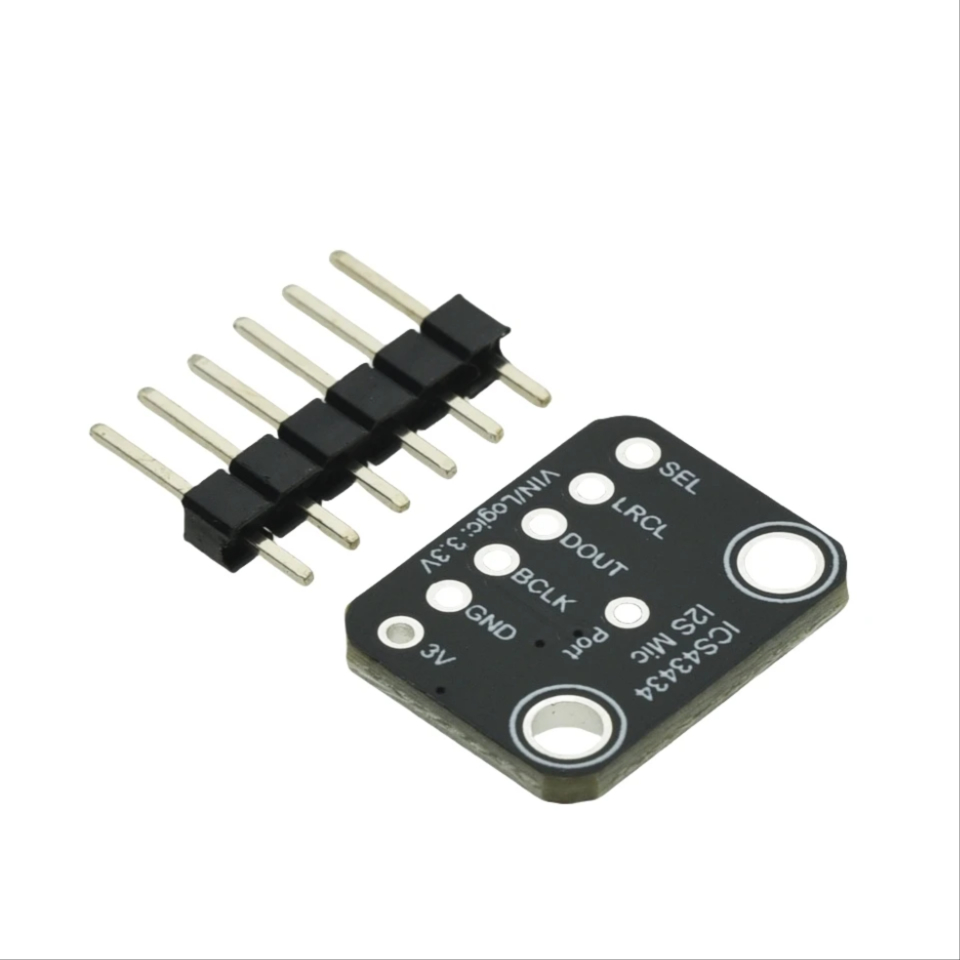

아날로그 출력 대신 클록, 데이터, 좌우(Word Select) 클록의 세 가지 디지털 핀이 있습니다.마이크로컨트롤러/컴퓨터에 연결되면 "I2S 컨트롤러"는 클록 및 워드 선택 핀을 고주파수로 구동하고 마이크에서 데이터를 읽습니다.시뮬레이션 변환이 필요하지 않습니다!

마이크는 단일 단위 요소입니다.선택 핀을 전원 공급 장치 또는 접지에 연결하여 왼쪽 또는 오른쪽 채널에서 선택할 수 있습니다.스테레오 사운드가 필요하다면 마이크 두 개를 선택하세요!클럭, WS, 데이터 케이블을 공유하여 스테레오로 설정할 수 있지만 접지를 선택할 수 있는 사람이 있고 고전압에서 고전압까지 선택할 수 있습니다.펌웨어나 드라이버 구성이 필요하지 않습니다.즉시 24비트 출력을 얻을 수 있습니다.

이 I2S MEMS 마이크는 하단에서 이식됩니다.따라서 읽고 싶은 소리를 향해 마이크 하단에 구멍이 있는지 확인하세요.1.6~3.6V 중 가장 큰 장치이므로 5V 로직에는 적합하지 않습니다(어쨌든 I2S의 5V 로직 장치를 사용할 가능성은 없습니다).많은 초보자 마이크로컨트롤러 보드에는 i2가 없으므로 요약하려고 하기 전에 지원되는 인터페이스인지 확인하세요!이 마이크는 SAMD21 또는 SAMD51, ESP32, RP2040 또는 RP2350 또는 RASPBERRY PI(예: Raspberry Pi)와 같은 Cortex M 시리즈 칩과 함께 사용하는 것이 가장 좋습니다.

매개변수

감도: 26dB FS ± 1dB

고성능 모드 신호 대 잡음비: 65dBA

저전력 모드의 신호 대 잡음비: 64dBA

고성능 모드 전류 소비: 490μA

저전력 모드에서의 전류 소비: 230μA

MAC 풍압 레벨 과부하 지점(AOP): 120dB SPL

고성능 모드 샘플링 속도: 23-51.6kHz

저전력 모드 샘플링 속도: 6.25-18.75kHz
