설명

참고: 재고가 충분하지 않은 대량 주문을하려면 당사에 문의하십시오.

이 모듈은 ACS712 를 기반으로 한 현재 측정 센서 모듈입니다. 홀의 원리에 따라 전류는 순간 값 인 아날로그 전압 출력으로 변환됩니다.

AC 또는 DC 전류를 감지 할 수 있으며 범위는 +/- 30A 입니다. 과전류 탐지, 현재 모니터링 및 기타 경우에 널리 사용됩니다.

AD 변환기가 포함 된 MCU는 전압을 읽고 측정 된 전류를 계산할 수 있습니다. 그리고 아두이노 호환되는 5V 마이크로컨트롤러 시스템 적합합니다.

기능

-작동 전압 VCC: 4.5 - 5.5VDC;

-표준 전자 빌딩 블록 인터페이스;

-측정 범위: +/- 30A;

-감도: 66mV / A (일반);

-측정 오류: +/- 2%

-측정 인터페이스: 쉬운 배선 및 안전 측정을위한 하이 퀄리티 및 고전류 허용 오차.

-측정 된 전류가 0 이면 출력 전압은 공급 전압 (VCC / 2) 의 절반입니다.

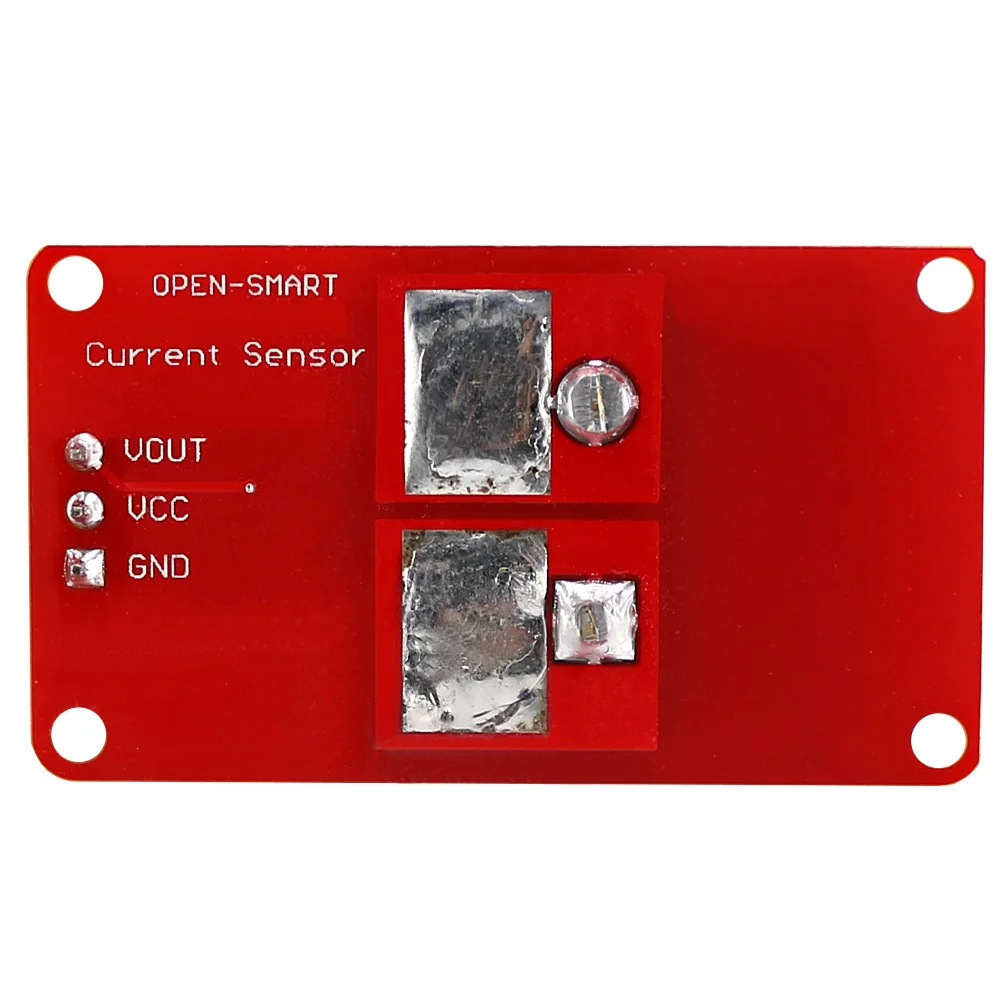

-측정 된 전류 인터페이스는 양면 PCB 배선이며 많은 수의 냉각 구멍이 추가됩니다. 전류 공차를 향상시키고 연속 5A 전류를 측정하기 위해 주석의 추가 층이 PCB의 바닥에 납땜된다.

-참고: 작동 중일 때 주변의 강한 자기장의 영향을 피하십시오. 일반적으로 측정하기 전에 제로화 작업을 수행해야합니다.

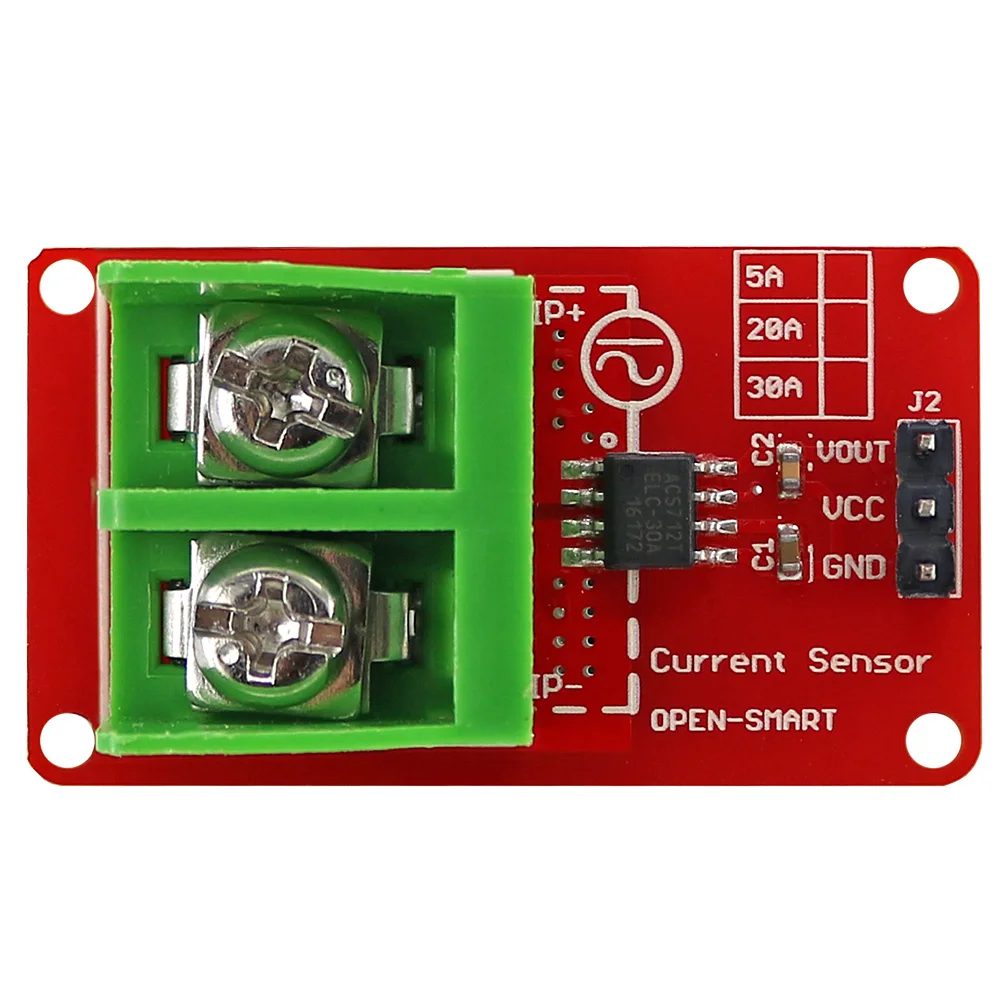

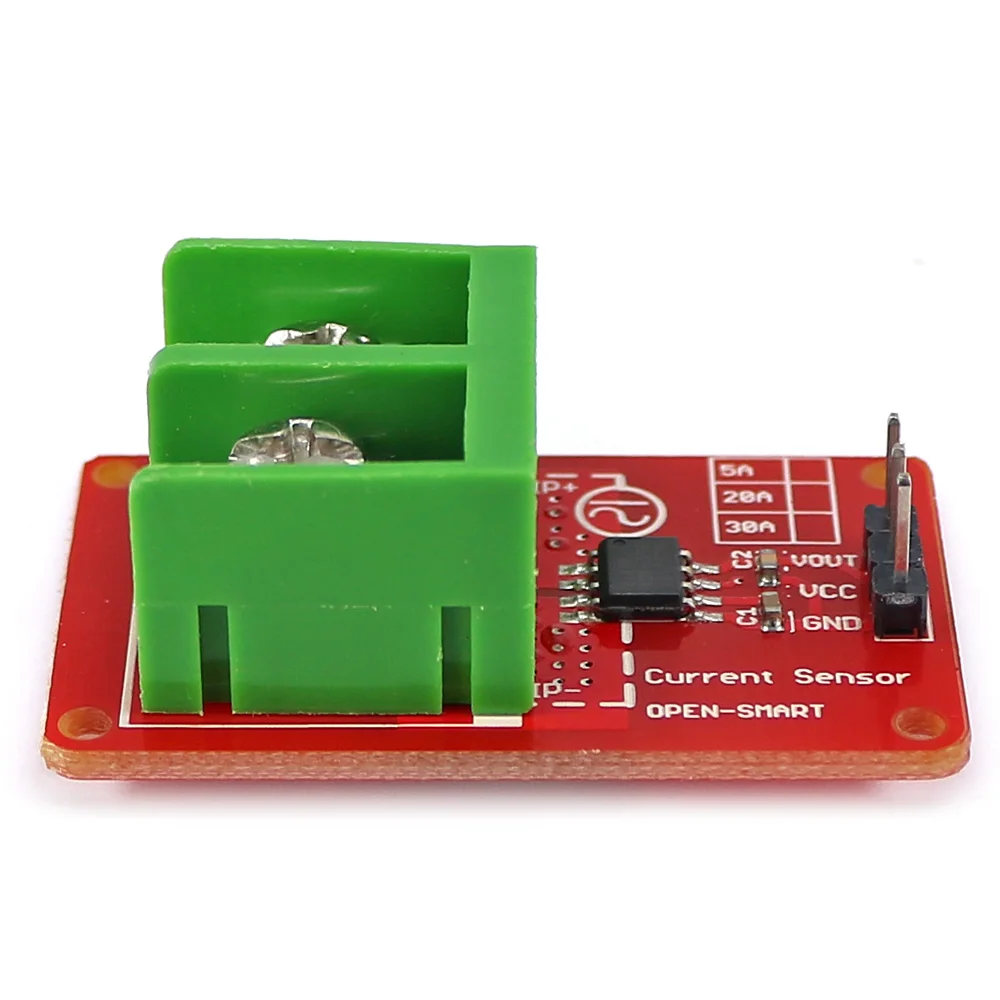

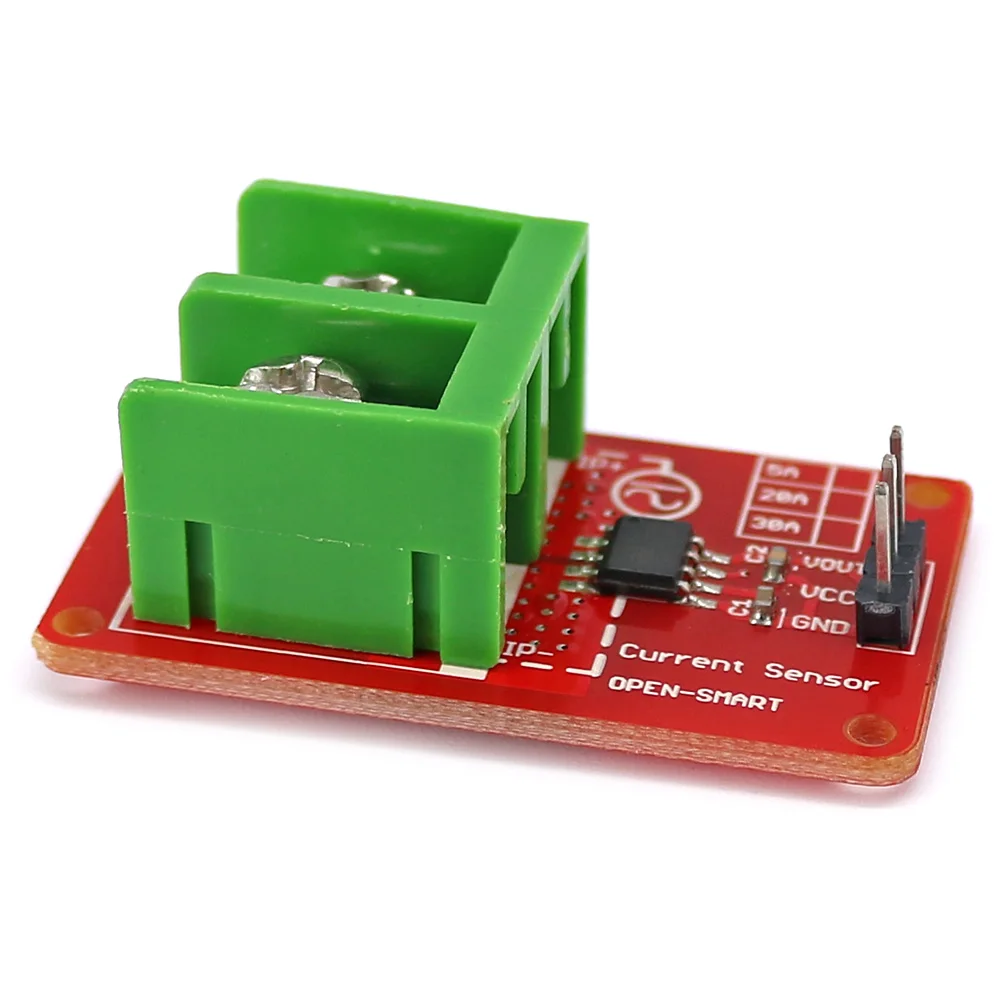

사진

부품 목록 (회로도 및 프로그램을 보낼 수 있습니다. 문의하십시오)

1 x ACS712 전류 센서 모듈 (30A)
