하이라이트:

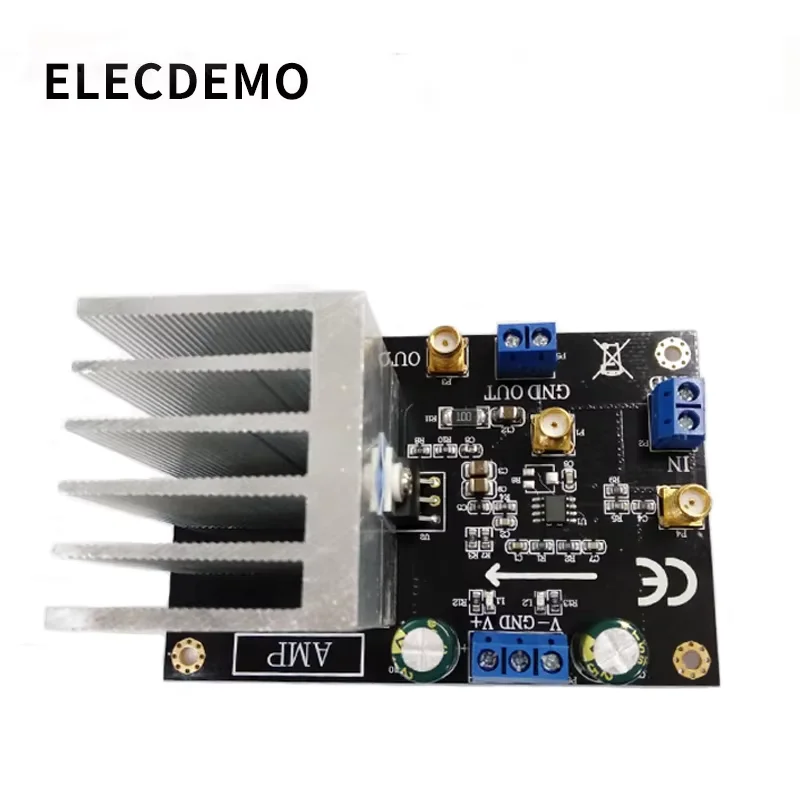

이 모듈은 고전압 및 고전류 전력 증폭기 모듈이며 오디오 증폭기에도 적합합니다. 최대 피크 전압은 45Vp, 대역폭은 50KHz 이며 출력 전력은 14W 입니다. 모터 드라이브, 혼 드라이브, 변압기 드라이브 등에 적합합니다. 또한 삼각형, 정현파 및 사각형 파 신호를 증폭 할 수 있습니다.

TDA2030 모듈 배송 목록

물리적 모듈 + PDF 회로도 + 판매 후 기술 지원 + 정전기 백 포장 + 충격 방지 폼

팁:

(1) 저희 가게의 모듈 인터페이스가 선명하고 성능이 안정적입니다. 저희 매장 제공한 회로도 함께 해당 실험 조건 기능 검증 진행해 주세요.

(2) 이 모듈의 기본 매개 변수는 모듈 정보의 PDF 정보를 제공하는 세부 정보 페이지에 있습니다. 엔지니어링 문서는 제공되지 않습니다. 운영 상의 문제가 있으면 고객 서비스에 문의하십시오.

(3) 구매자는 모듈을 사용하기 전에 본 모듈의 세부 정보 페이지를 읽고 전원 공급 및 사용 제한을 이해하고 부적절한 작동으로 인한 모듈 손상을 방지하십시오.

(4) 우리 상점의 모듈은 실제 모듈 매개 변수, 기능 및 그림을 제공 할 수 있으며 모든 모듈은 감지 후에 만 배송됩니다.

모듈 매개 변수

모듈 모델: TDA2030A

모듈 유형: 저주파 전력 증폭기

입력 신호 형식: 단일 종료

입력 전압 범위: 2Vpp (MAX); 일반적으로 전원 공급 장치 범위 내

모듈 입력 임피던스: 10K 옴

모듈 공급 전압: ± 3V ~ ± 22V

모듈 공급 전류: ± 3.5A; 큰 출력 전류에는 큰 공급 전류가 필요합니다.

모듈 출력 임피던스: 낮은 임피던스

출력 전압 범위: 36Vpp (MAX); 양극 및 음극 30V 전원 공급 장치의 경우

출력 전류: 3.5A (MAX)

출력 전력: 18W (MAX)

모듈 게인: 44 배; 기본 게인은 44 배, 첫 번째 레벨은 11 배, 두 번째 레벨은 4 배, G1 = R2 / R1 + 1, g2 = R8 / R10 + 1

입력 오프셋 전압: 3mV (MAX)

입력 오프셋 드리프트: 10uV / ℃ (MAX)

입력 바이어스 전류: 125nA (MAX)

입력 전압 노이즈: 35nV √Hz (1KHz)

모듈 무게: 125g

모듈 보호: 없음; 역방향 연결 보호 없음, 무제한 전류 보호

모듈 무게: 125g

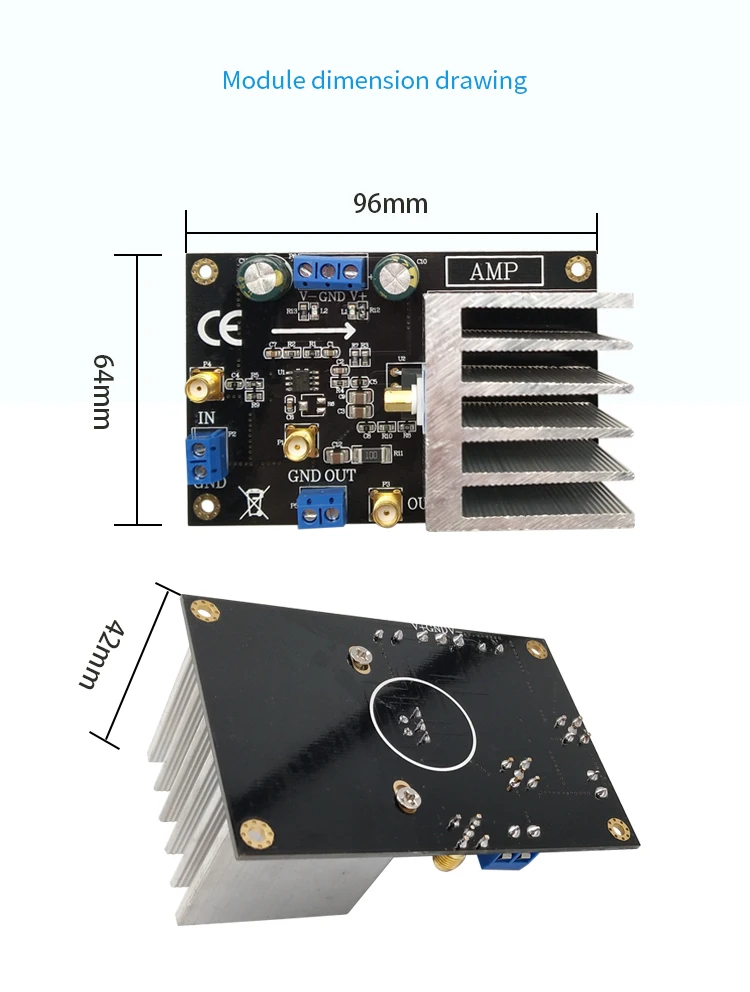

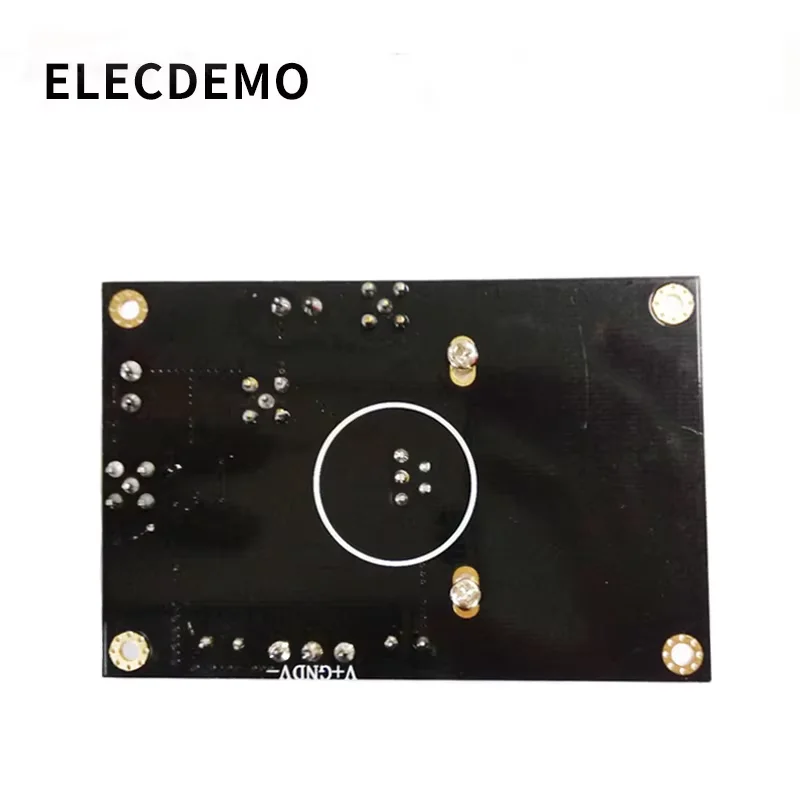

모듈 사양: 96*64*42mm; 길이 * 너비 * 높이-PCB 크기

모듈이 뜨겁습니다: 방열판이 있습니다. 고전류에서 강제 공기 냉각이 필요합니다.

모듈 가열 계수: 입력 및 출력 전압이 너무 크거나 모듈이 손상되었습니다.

모듈 작동 온도: -40 ℃-+ 75 ℃ 산업 등급

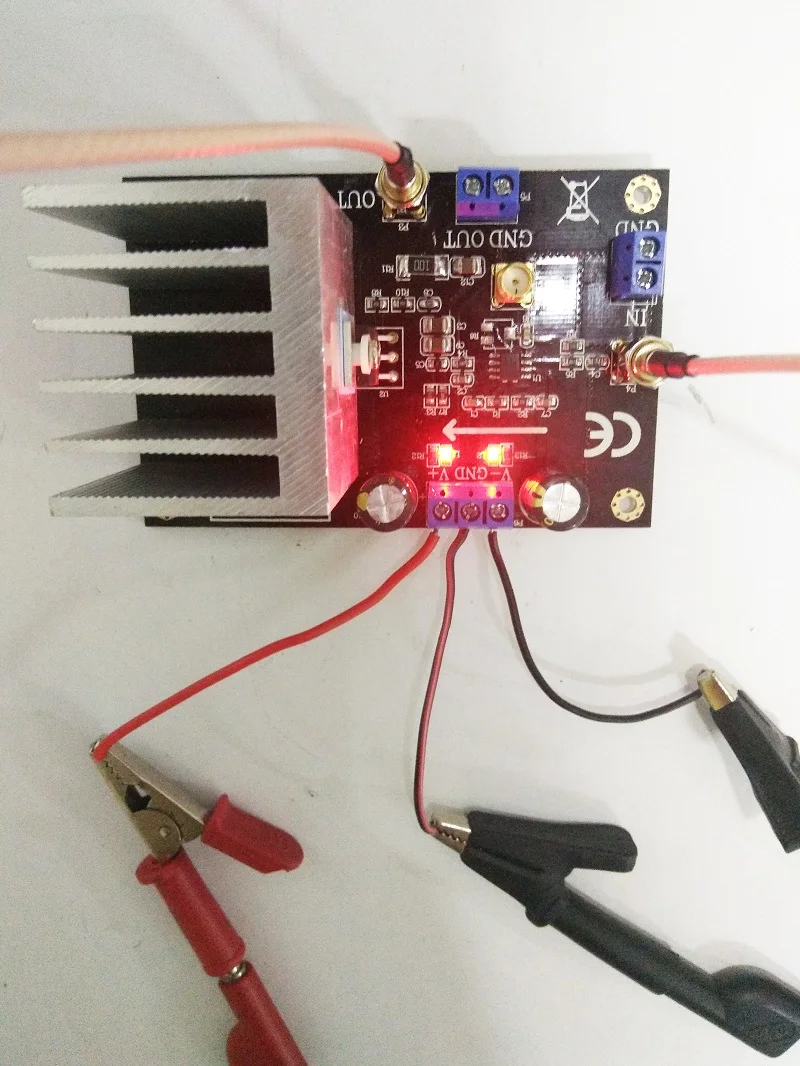

모듈 기능: 양극 및 음극 전원 LED 표시

적용 범위: 소형 신호 증폭, 오디오 신호 증폭기, 모터 드라이브, 서보 증폭기 등

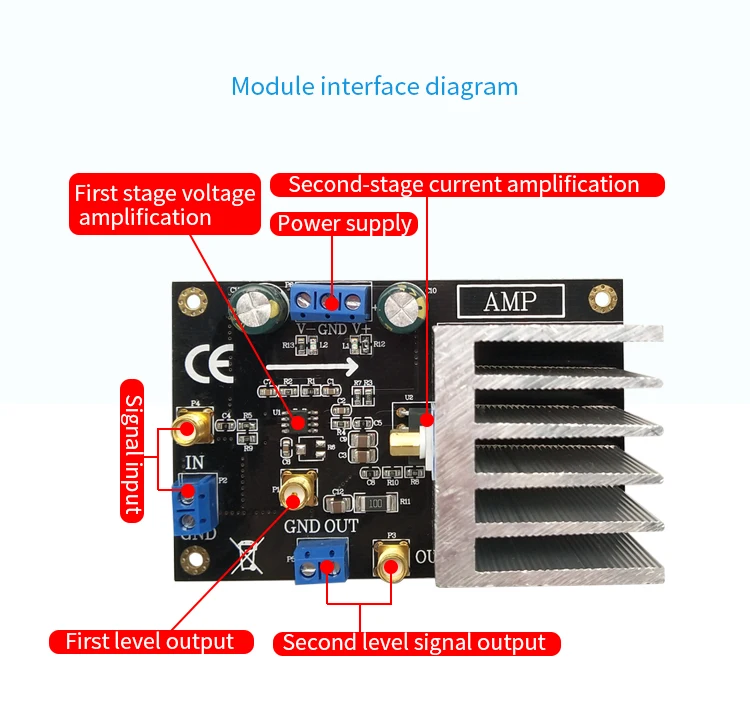

모듈 인터페이스 유형: SMA 신호 입력 및 출력, 5.08 블루 파워 카드 와이어 홀더

모듈 설명

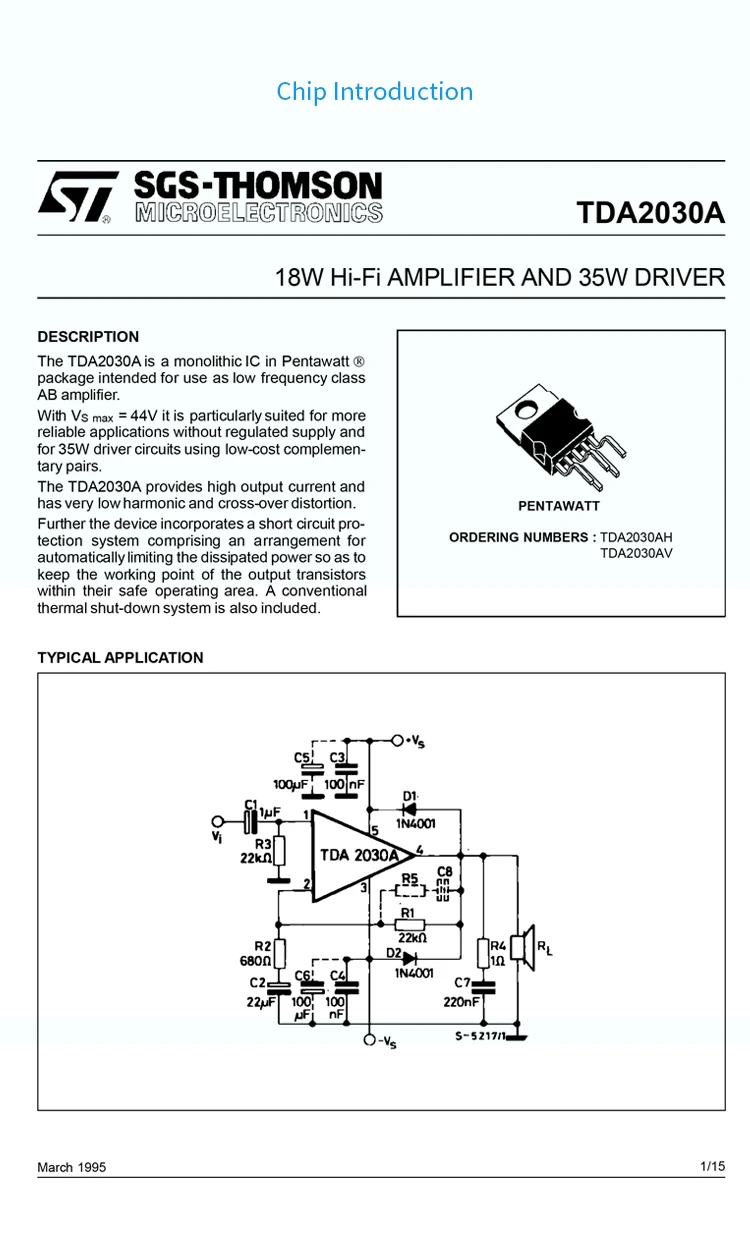

TDA2030A 는 소비자 오디오 응용 프로그램을 위해 왜곡이 매우 적고 고품질 성능을 제공하는 모 놀리 식 전력 증폭기 제품입니다. 앰프는 최소한의 외부 구성 요소로 작동하도록 설계되었습니다. 장치 과부하 보호에는 내부 전류 제한 및 열 차단이 포함됩니다.

TDA2030A 설계는 고급 회로 기술과 처리 능력을 활용하여 높은 출력에서도 매우 낮은 왜곡 전력 수준을 달성합니다. 다른 뛰어난 기능으로는 높은 게인, 빠른 회전 속도 및 넓은 전력 대역폭, 큰 출력 전압 스윙, 큰 전류 기능 및 매우 넓은 전원 공급 장치 범위가 있습니다. 모터 구동 스피커 드라이브, 변압기 드라이브 및 오디오 앰프에 적합합니다. 또한 삼각파, 사인파 및 사각파 신호를 증폭 할 수 있습니다.

모듈 사용을위한주의 사항

(1) 모듈의 전력 소비가 크고 전원 공급 장치에 일정한 여백이 있어야합니다. 현재 드라이브 용량이 출력 전류의 두 배 이상인 전원 공급 장치를 사용하는 것이 좋습니다. 모듈은 이중 전원 공급 장치로만 전원을 공급할 수 있습니다.

(2) 불필요한 간섭을 피하기 위해 선형 전원 공급 장치를 사용하는 것이 좋으며 전원 공급 장치는 플러스 또는 마이너스 22V 를 초과해서는 안됩니다.

(3) 오실로스코프의 출력 신호를 직접 관찰하려면 SMA to BNC 케이블을 사용하는 것이 좋습니다. 접촉 불량 또는 전선 품질이 좋지 않으면 신호 감쇠 또는 과도한 노이즈가 발생할 수 있습니다.

(4) 전원 출력에 SMA 포트를 사용할 수 없으며 파란색 터미널 블록을 사용해야합니다. SMA 포트는 신호를 관찰하기위한 것이며 압도해서는 안됩니다.

(5) 전력 소비 및 발열이 크기 때문에 장기간 작업을 위해 환기 및 방열에주의를 기울이고 필요한 경우 열 발산을 강화하기 위해 팬을 추가하십시오.

(6) 모듈에는 고정 배율이 있고 외부 보호 회로가 없으므로 모듈이 손상되지 않도록로드하기 전에 출력 전력과 진폭을 확인하는 것이 좋습니다.

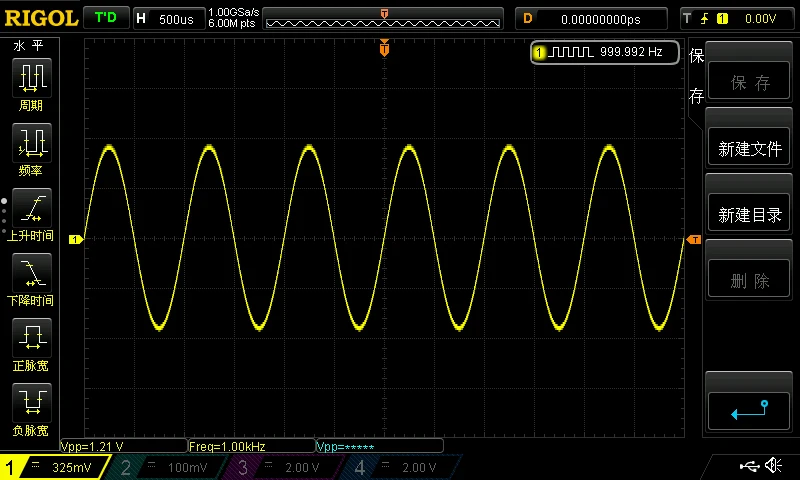

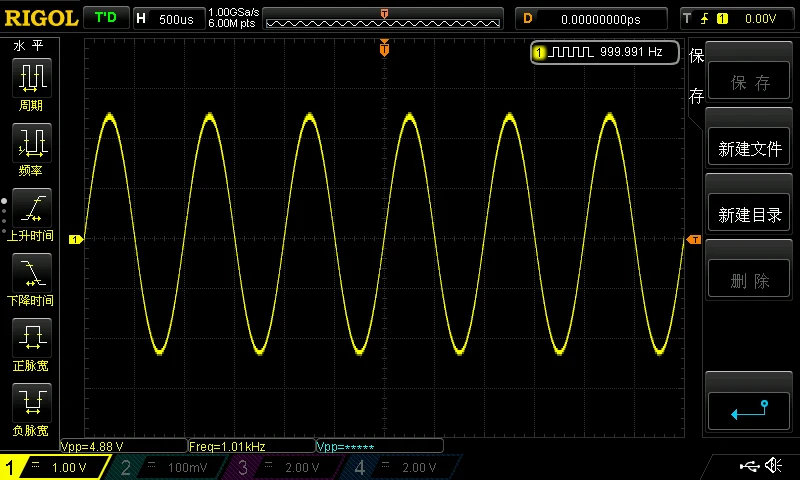

입력: Vpp = 100mA Freq = 1.00KHz

자주 묻는 질문

Q: 배율은 고정되어 있습니까? 조정하는 방법?

A: 모듈의 기본 배율은 44 배입니다. 배율을 조정해야하는 경우 보드의 저항 만 교체 할 수 있습니다. 원래 저항은 0805. 계산 공식은 매개 변수 세부 정보에 나와 있습니다.

Q: 모듈이 코일을 직접 구동 할 수 있습니까?

A: 모듈은 코일을 구동 할 수 있지만 코일의 내부 저항은 4 옴보다 커야합니다. 4 옴 미만이면 직렬 전원 저항이 필요합니다. 그렇지 않으면 모듈이 손상 될 수 있습니다.

Q: 모듈이 정사각형 파 또는 펄스를 증폭 할 수 있습니까? 모듈 대역폭이란 무엇입니까?

A: 모듈은 저주파 정방파 또는 펄스를 증폭 할 수 있습니다. 오디오 앰프이기 때문 총 대역폭 높지 않습니다. 100K 내의 신호는 증폭될 수 있다. 모듈은 DC 입력과 호환됩니다.

Q: 모듈을 1: 1 로 확대 할 수 있습니까? 즉, 전류 만 증폭됩니다.?

A: 모듈이 1: 1 증폭을 지원할 수 있으므로 저항 구성 배율을 직접 수정해야합니다. 자체 여기가 쉬운 op amp 팔로우 모드를 직접 구성하지 않는 것이 좋습니다. 먼저 저항 감쇠로 변경 한 다음 작동 증폭, 즉 총 게인은 1 입니다.

Q: 입력 사인파 출력이 정방파인 이유는 무엇입니까? 출력 전류는 무엇입니까? 출력 전력이란 무엇입니까?

A: 일반적으로 입력 신호가 너무 크고 op amp가 사각파 인 차단 왜곡으로 증폭되거나 공급 전압이 충분하지 않습니다. 입력 신호를 줄이고 공급 전압을 높여 해결할 수 있습니다. 모듈의 출력 전류는 출력 전압과 부하에 의해 결정됩니다. I = Uout / R. 마찬가지로, 출력 전력 P = U * I도 출력 전압 및 부하 저항에 의해 결정됩니다. 높은 전력이 입력되면 방열 그리스 및 공기 냉각이 추가 될 수 있습니다.

Q: 첫 번째 레벨 대신 두 번째 레벨을 직접 사용할 수 있습니까?

A: 두 번째 단계를 직접 사용할 수 있지만 첫 번째 단계의 칩을 제거한 다음 OUT1 에서 신호를 입력해야합니다. 그렇지 않으면 첫 번째 레벨 칩이 신호 입력에 영향을 미칩니다.
