특징:

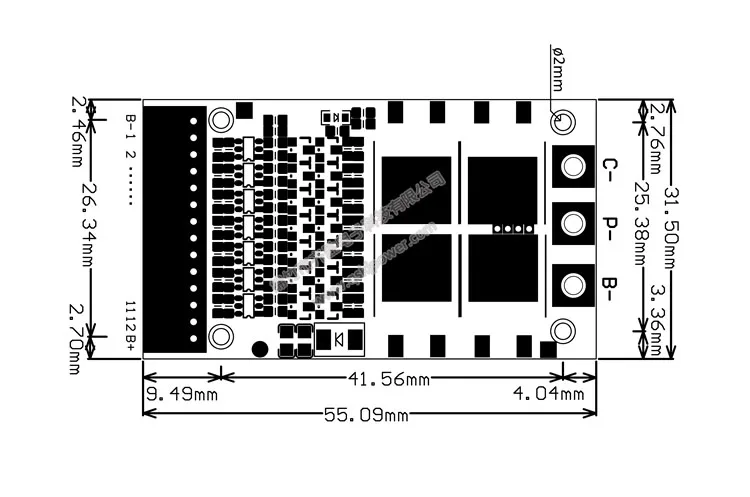

제품 크기

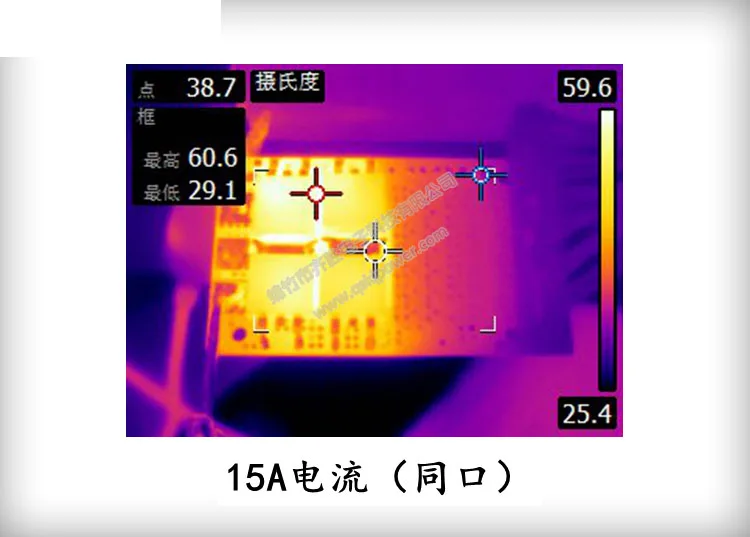

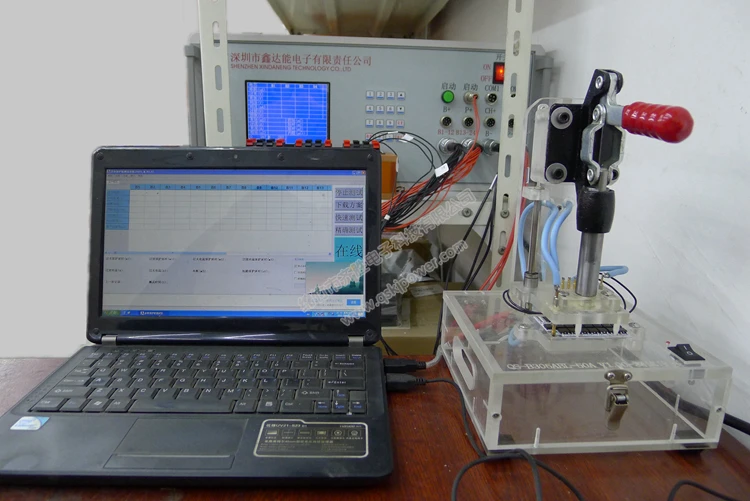

전문 테스트

모든 제품은 공장에서 출고되기 전에 전문적이고 엄격한 테스트를 거쳤으며, 품질도 엄격하게 검사되어 안심하고 사용할 수 있습니다.

운영 가이드

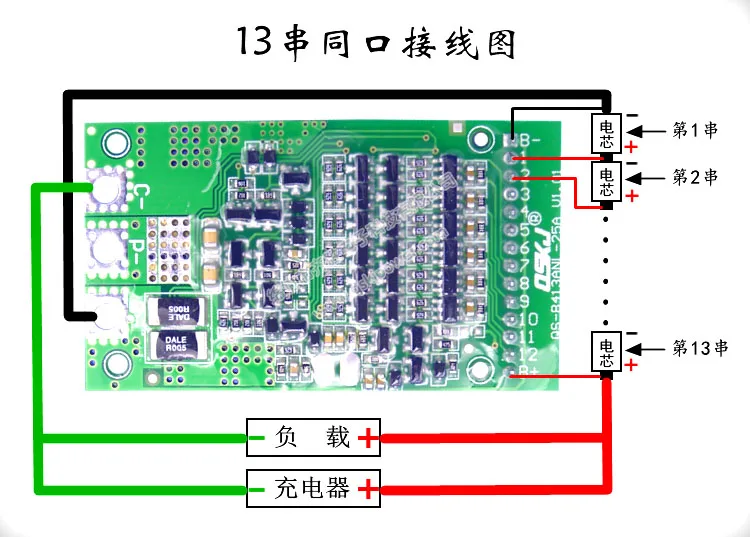

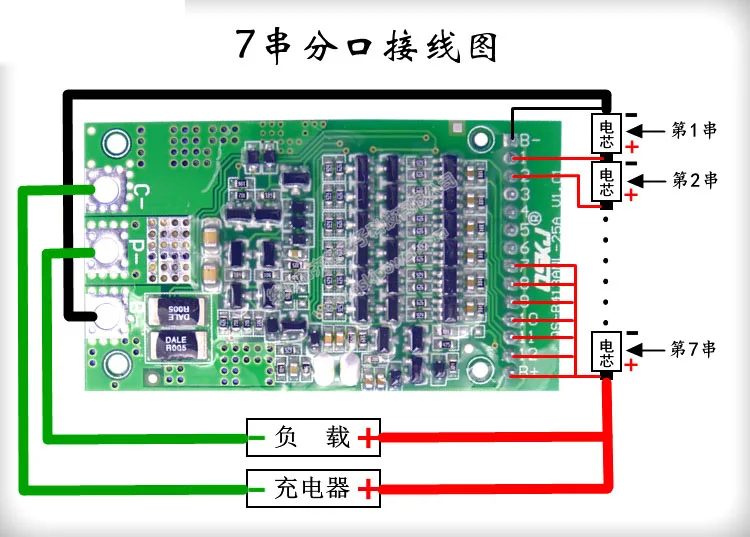

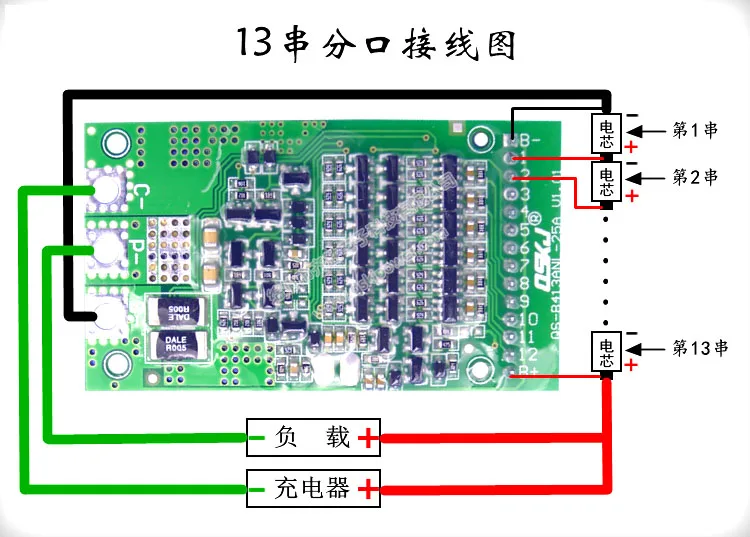

폴리머는 인산철리튬과 동일한 방식으로 배선되어 동일한 포트와 분할 포트를 모두 지원합니다.

1단계; 리튬 배터리 팩의 음극에 대한 B 라인

2단계;케이블을 연결합니다(케이블이 보호 보드에서 분리되어 있는지 확인하고 B-에서 배선을 시작합니다. 8 배터리 팩의 전체 음극을 연결하고 케이블의 두 번째 라인 B1을 양극의 첫 번째 문자열에 연결합니다. 리튬 배터리 팩의 배터리) 세 번째 라인 B2는 리튬 배터리 팩의 두 번째 배터리 시리즈의 양극에 연결됩니다.

3단계: 오류를 확인한 후 케이블을 삽입합니다.

4단계: C라인 꺼내기

5 단계: 리튬 배터리의 총 전압이 배터리의 양극에 대한 C 전압과 동일한지 여부(등가 보드가 정상적으로 작동함)

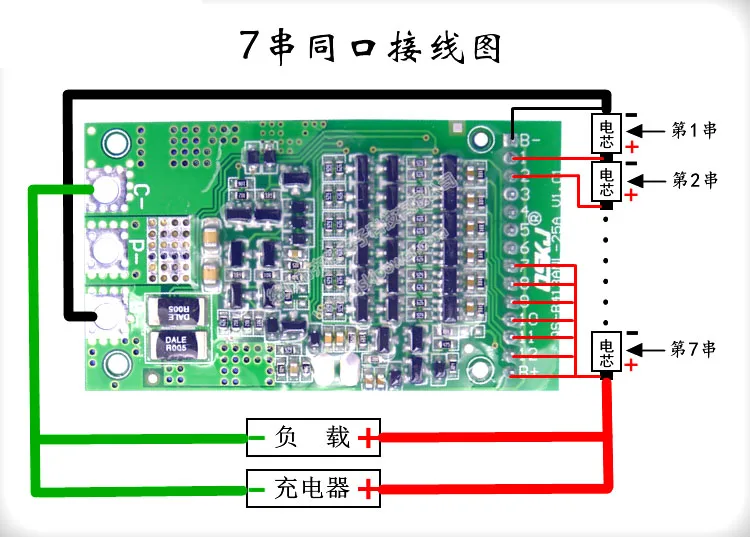

이 보호 보드는 최소 6개의 스트링을 지원합니다.다음 그림은 7개의 문자열을 예로 사용합니다.그림 B7에서 B+로 짧게 연결해야 합니다.

주의 사항

B-, C-, P- 라인은 두꺼운 전선으로 연결해야 하며 패드가 해당 장치의 양극 및 음극 단자에 올바르게 납땜되었는지 확인하십시오.

보호 보드를 설치하기 전에 배터리가 잘 일치해야 합니다(각 배터리 간의 전압 차이는 0보다 높지 않습니다.05v, 내부 온도 차이는 5mΩ 이하, 차이는 30mAh 미만), 보호 보드는 배터리 문자열이 있는 한 각 배터리 문자열을 보호하는 것입니다. 전압이 너무 높거나 너무 낮은 경우 , 보호됩니다.배터리 일관성이 좋을수록 배터리 수명이 길어지고 보호 보드의 성능이 가장 좋아집니다.

단일 배터리를 필요한 배터리 팩 수만큼 병렬로 연결한 다음 배터리 팩을 직렬로 사용합니다.

배터리 팩을 직렬로 연결할 때 각 배터리 팩의 전압이 동일한지 확인하십시오.다를 경우 각 배터리 팩을 별도로 채워서 직렬로 사용해주세요.방전 테스트에서 전압 강하가 가장 빠른 회로가 차동 전력입니다.

좋은 배터리와 불량 배터리를 혼합하여 사용하지 마십시오.배터리 팩의 슬픔과 내부 저항은 최대한 가깝습니다.

리튬 배터리 보호 보드는 직렬로 사용됩니다.

일반적인 문제

1.내 배터리에 이 보호 보드를 사용할 수 있나요?

A: 이 보호 보드를 사용하여 고려해야 할 두 가지 질문이 있습니다. 첫째, 배터리 스트링 수에 따라 해당 수의 보호 보드를 구입해야 합니다.

둘째, 배터리는 무엇입니까?우리는 리튬인산철과 폴리머의 두 가지 매개변수를 갖춘 보호판을 보유하고 있습니다.배터리가 3.2V의 단일 인산 리튬인 경우 분류에서 인산 철 리튬 3.2V를 선택해야 합니다.폴리머(삼원, 코발트산), 리튬망간산화물 배터리) 단일 배터리 공칭 3.6V(또는 3.7V)인 경우 폴리머 3.7V의 분류를 선택하세요.

2.내 배터리가 어떤 재질인지 어떻게 판단하나요?

A: 배터리의 공칭 전압을 확인할 수 있습니다.인산철리튬 배터리는 일반적으로 3.2V입니다.다른 배터리는 일반적으로 3.6V 또는 3.7V입니다.배터리를 판매하는 판매자에게 직접 배터리를 문의하실 수도 있습니다.많은 구매자가 내 배터리가 18650 또는 26650 소프트 팩이라고 말합니다.소재가 아닌 모양이에요!이를 기반으로 배터리 보호 매개변수를 결정할 수 없습니다.

3.얼마나 많은 보호 보드를 선택해야 합니까?

A: 선택할 보호 보드의 수는 부하 전력에 따라 다릅니다.우리의 보호 보드는 동일한 포트 출력입니다.출력 스트링의 최대 전류는 16A이고, 2 시리즈의 최대 전류는 25A입니다.

4.내 배터리는 20AH일 수 있나요? 이 보호 보드를 사용할 수 있나요?

A: 배터리 크기는 이 보드의 전류와 직접적인 관련이 없습니다.큰 양은 배터리가 아니며 주로 연속 전류입니다. 이는 부하가 클수록 선택한 보호 보드의 연속 전류가 더 커지고 배터리 용량과 직접적인 관련이 없다는 것을 의미합니다.

5.충전기 전압은 어떻게 설정해야 합니까?

답변: 리튬 배터리는 리튬 배터리 충전기로 충전해야 합니다. 납산 배터리 충전기를 사용하지 마십시오. 납산 충전에는 고전압 항복 보호 보드 MOS 튜브가 있어 보호 보드가 과도하게 보호될 수 있습니다. 충전기 전압 설정: 배터리 팩 번호 *4.2V를 사용하십시오. 이것은 비철 리튬 배터리의 충전 전압입니다. 철-리튬 배터리의 충전 전압은 3.60v입니다. 철-리튬 배터리의 충전 전압은 충전 전류 표준입니다. 용량의 0.2배.
