특징:

1.넓은 전압 설계: 3.3-5.2VDC 전원 공급 장치 지원, 권장 3.7V 이상, 높은 호환성.

2.다중 오디오 형식 디코딩: MP3 및 WAV 형식을 지원하며 최대 샘플링 속도는 48KHz이고 음질이 뛰어납니다.

3.풍부한 직렬 제어 기능: 재생, 일시 정지, 볼륨 조정, EQ 전환 및 기타 작업을 UART를 통해 수행할 수 있습니다.

4.대용량 저장 장치 내장: 온보드 32Mbits(4Mbytes) 플래시, 오디오 파일 저장에 편리합니다.

5.강력한 앰프 성능: 5W 클래스 D 앰프와 직접 구동 3W~5W 스피커가 함께 제공되며 추가 앰프 모듈이 필요하지 않습니다.

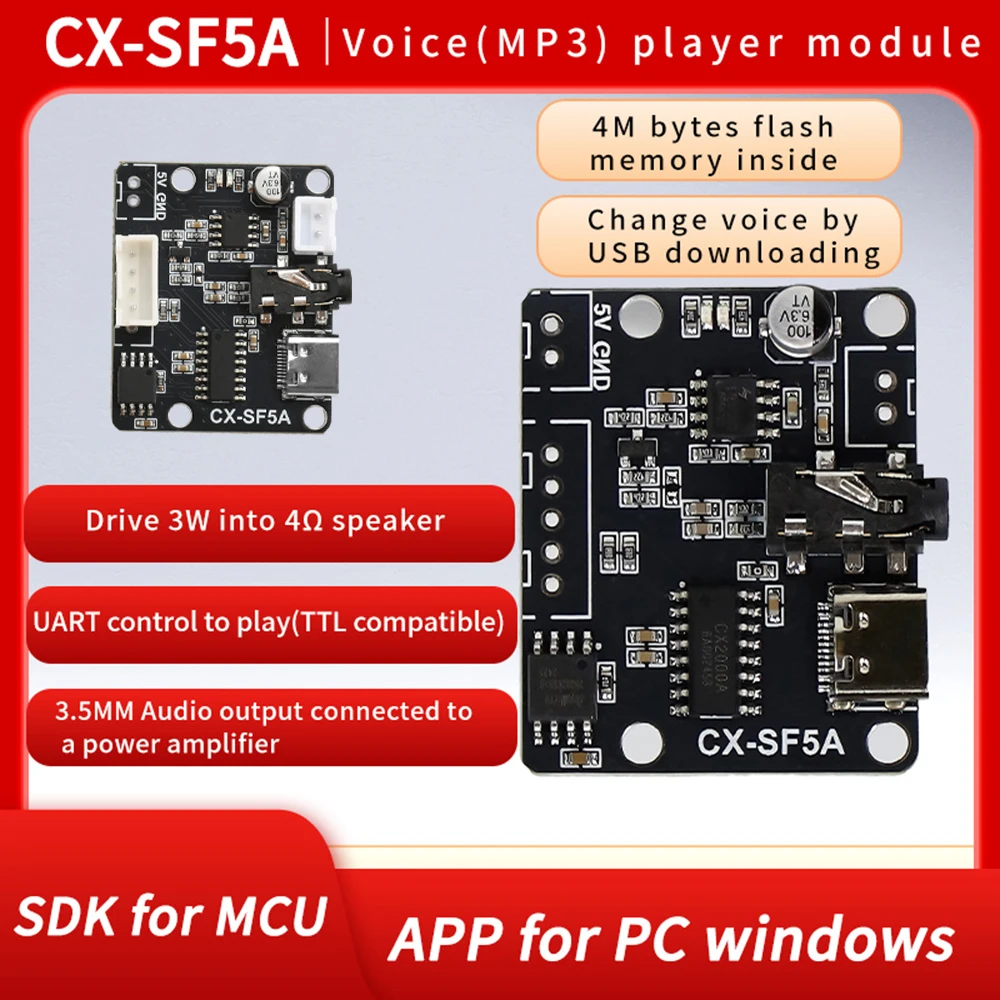

제품 개요:

CX-SF5A는 MP3 및 WAV 디코딩 형식을 지원하는 소형 직렬 포트 제어 음성 재생 모듈입니다.3.3-5.2VDC 넓은 전압 전원 공급 장치, 직접 구동 4-8Ω 혼, 최대 출력 전력 5W.온보드 32Mbits(4Mbytes) 플래시 스토리지는 USB 케이블을 통해 컴퓨터에 연결되어 오디오 파일을 대체하므로 다양한 애플리케이션에 적합합니다.

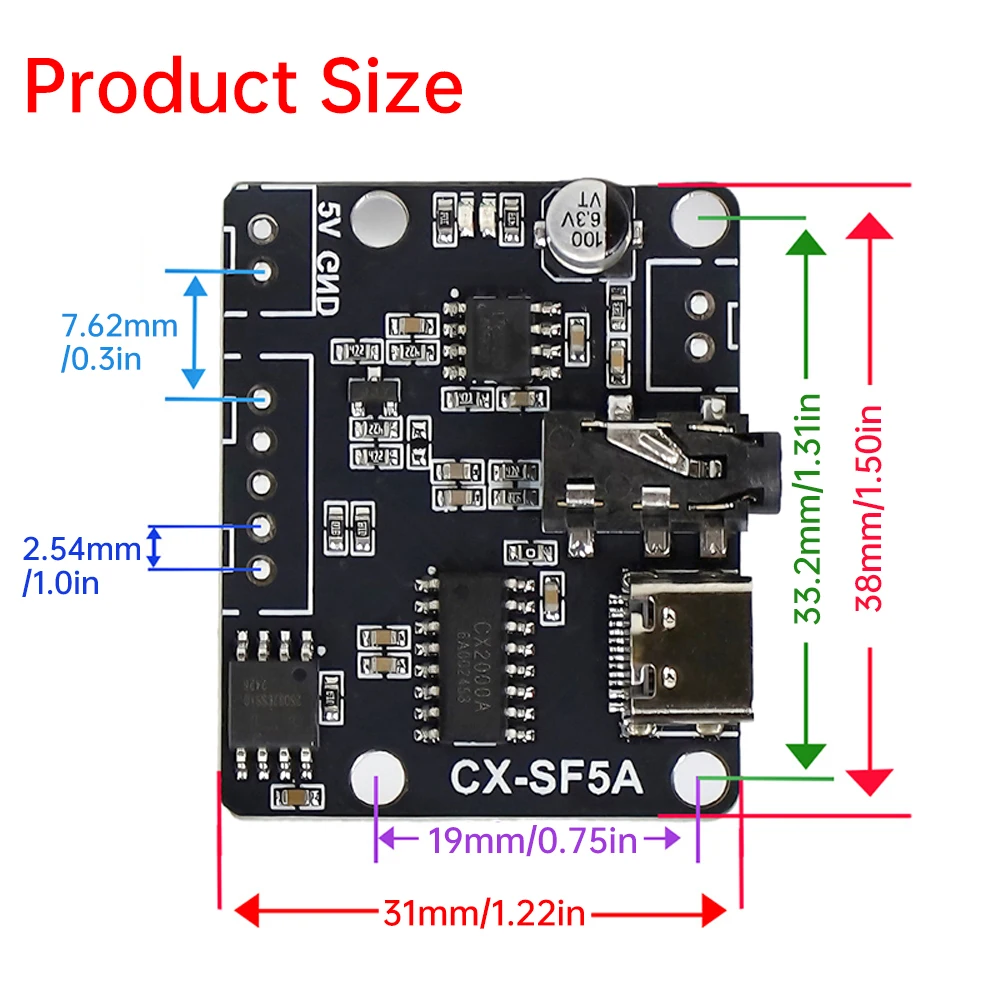

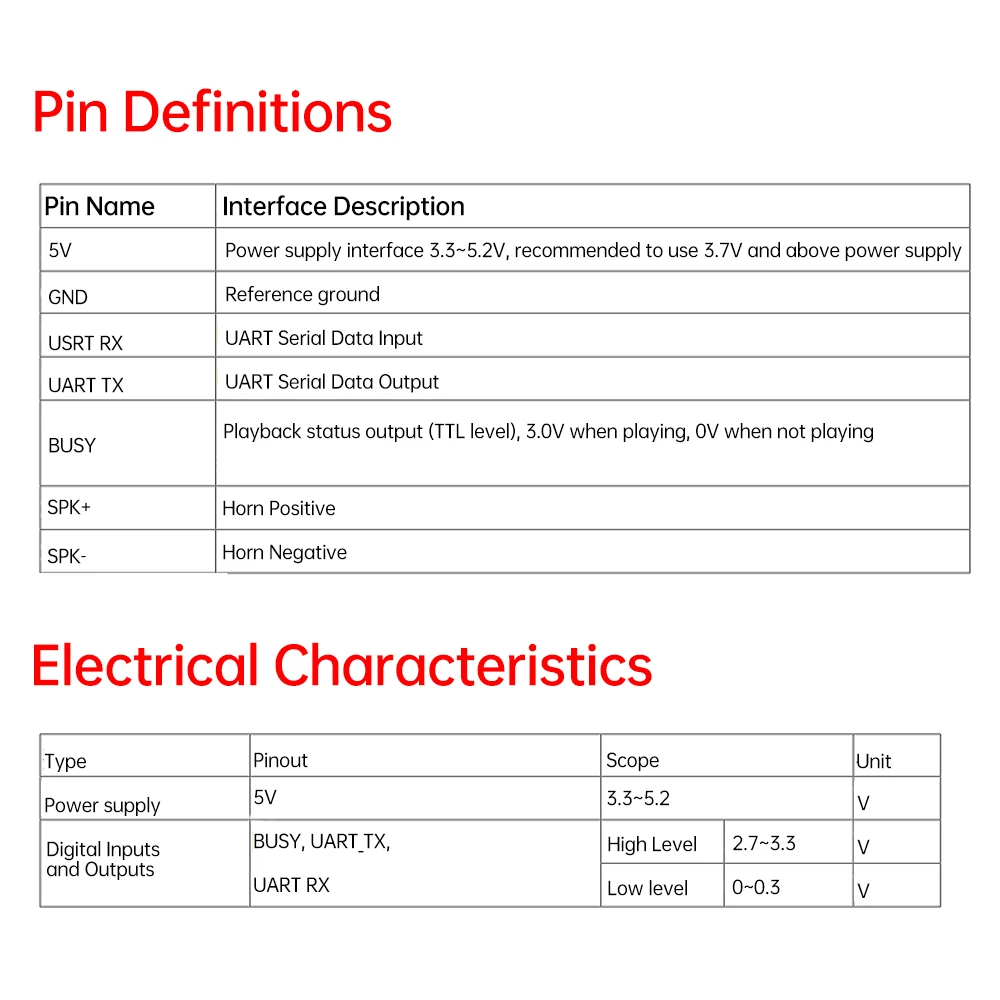

매개변수:

1.3.3~5.2VDC 전원 공급 장치, 3.7V 이상의 전원 공급 장치 사용 권장

2.최대 오디오 파일 샘플링 속도 48KHz로 MP3 및 WAV 디코딩 형식을 지원합니다.

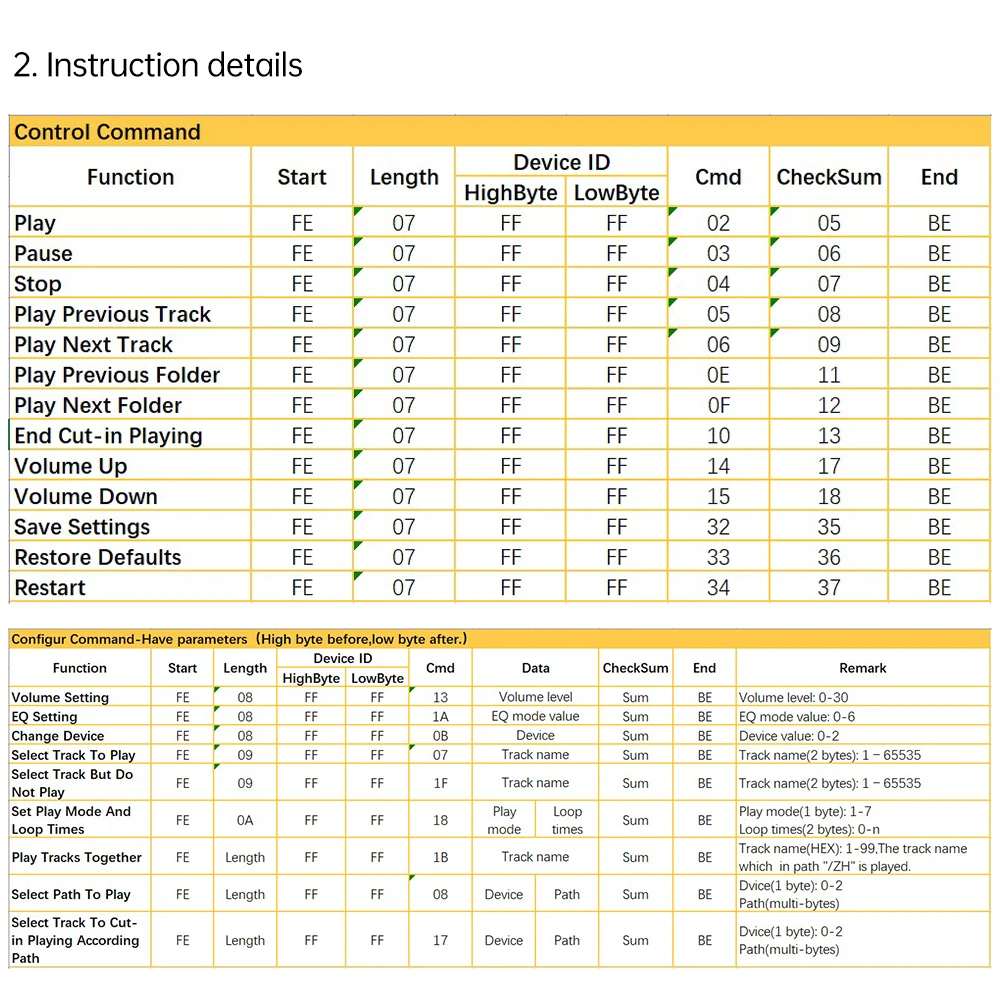

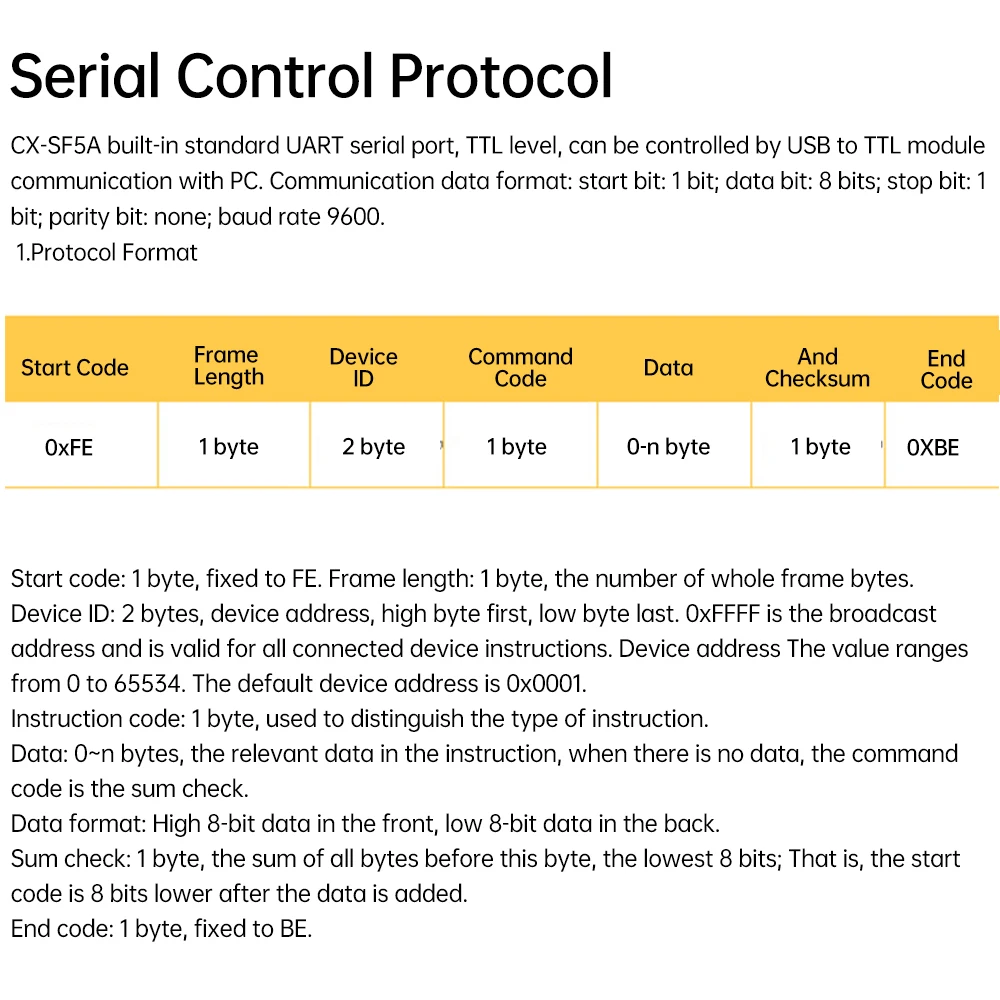

3.UART 비동기 직렬 포트 제어 지원, 재생 지원, 일시 정지, 노래 올리기 및 내리기, 볼륨 조정, EQ 모드 전환, 노래 선택 재생, 지정된 경로 재생, 지정된 경로 삽입 및 기타 기능 지원

4.3W~5W 스피커를 직접 구동할 수 있는 5W 클래스 D 앰프가 함께 제공됩니다.

5.32Mbits(4MByte) 스토리지 제공

6.USB 케이블을 통해 컴퓨터에 연결하여 오디오 파일을 교체할 수 있습니다.

테스트 절차:

1.USB-TTL 모듈 CX-340을 CX-SF5A에 연결합니다. 5V UART_TX, UART_RX, GND를 연결합니다. TX와 RX는 교차 연결됩니다. 스피커를 연결하거나 헤드폰을 삽입하십시오. CX-340은 USB를 통해 컴퓨터에 연결됩니다.

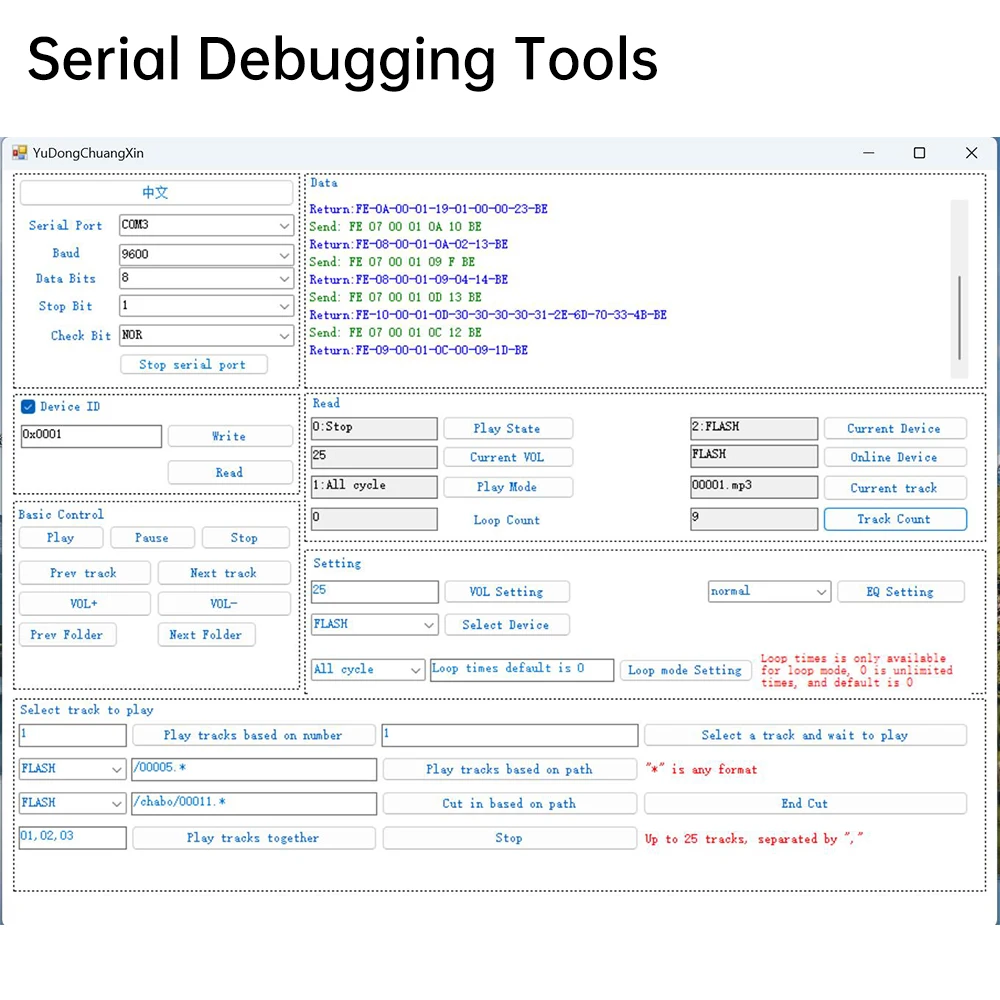

2.당사에서 제공하는 전용 직렬 포트 디버깅 도구를 열고 전송 속도를 9600으로 설정한 후 테스트 지침을 보냅니다.직렬 포트를 열고 디버깅 도구의 명령 버튼을 클릭하여 테스트를 수행합니다.

조심하세요:

1) 어떠한 경우에도 모듈이 데이터 케이블을 통해 컴퓨터에 연결되어 있으면 다운로드 모드로 진입하여 재생할 수 없습니다.컴퓨터의 USB 포트를 통해 전원을 공급해서는 안 됩니다.

2) 음성 모듈은 이미 테스트 음성을 다운로드했습니다(00001.MP3...00009.MP3)를 공장에서 출고하기 전에.테스트가 성공적으로 완료되면 사용자 정의 음성을 복사할 수 있습니다.

오디오 파일 교체:

USB TypeC 데이터 케이블을 사용하여 모듈을 컴퓨터에 연결하고 USB 플래시 드라이브로 인식한 다음 오디오 파일을 직접 복사합니다.

참고: 오디오 파일의 이름 형식은 5자리 숫자입니다(예: 00001.mp3). 65535.mp3

패키지 포함:

세트 1:

1X 모듈

세트 2:

CX-SF5A 모듈 * 1

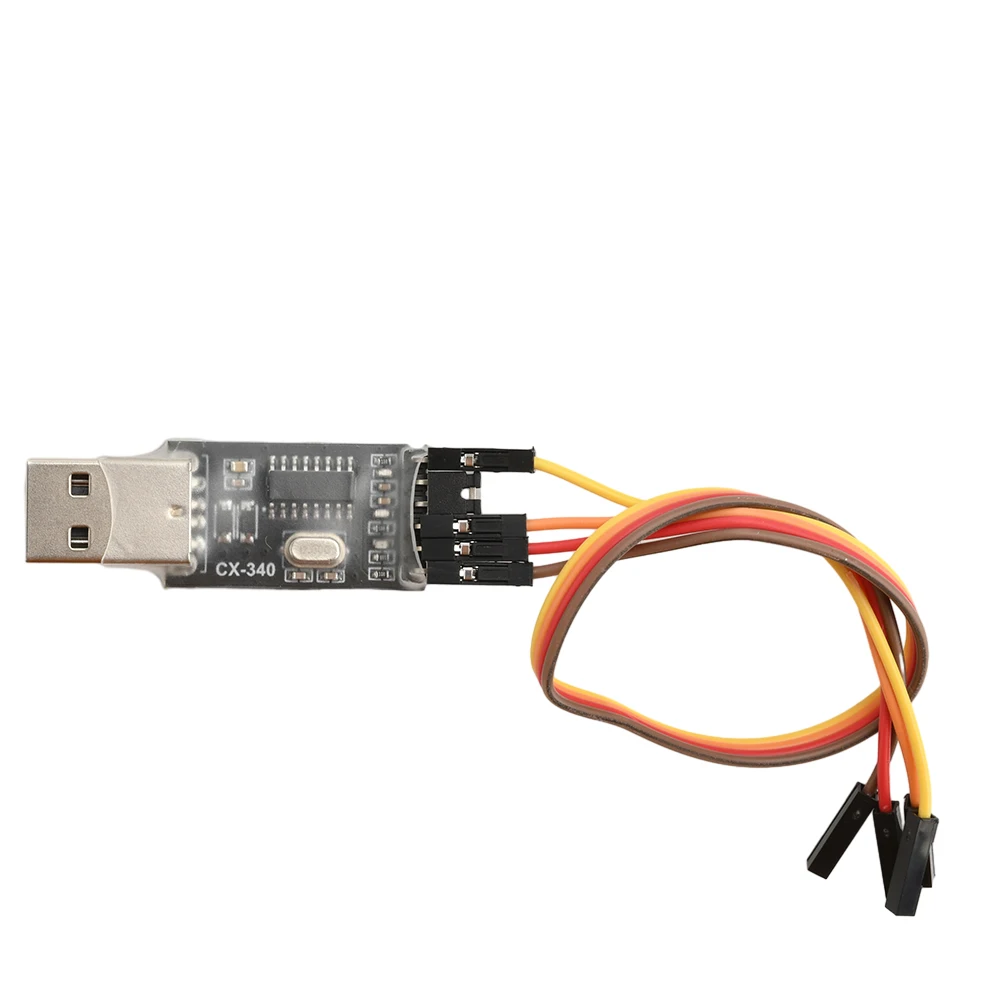

CX-340 모듈 * 1

스피커 * 1

데이터 케이블 * 1

Features：

1. Wide voltage design: Supports 3.3-5.2VDC power supply, recommended 3.7V and above, high compatibility.

2. Multiple audio format decoding: Supports MP3 and WAV formats, with a maximum sampling rate of 48KHz and excellent sound quality.

3. Rich serial control functions: play, pause, adjust volume, switch EQ and other operations can be achieved through UART.

4. Built in large capacity storage: onboard 32Mbits (4Mbytes) Flash, convenient for storing audio files.

5. Powerful amplifier performance: Comes with a 5W Class D amplifier and direct drive 3W~5W speakers, no additional amplifier module required.

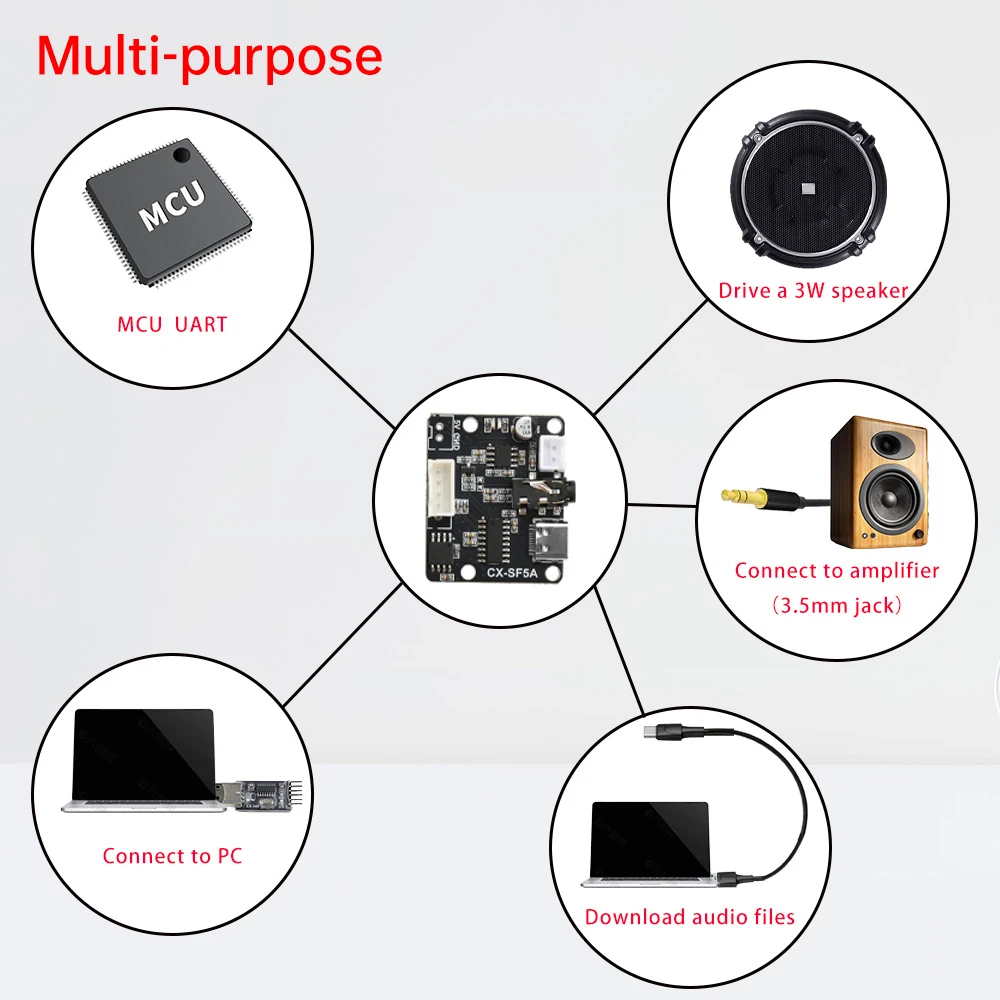

product overview：

CX-SF5A is a compact serial port controlled voice playback module that supports MP3 and WAV decoding formats. 3.3-5.2VDC wide voltage power supply, direct drive 4-8 Ω horn, maximum output power 5W. Onboard 32Mbits (4Mbytes) flash storage, connected to a computer via a USB cable to replace audio files, suitable for a wide range of applications.

Parameter:

1. 3.3~5.2VDC power supply, recommended to use 3.7V and above power supply

2. Supports MP3 and WAV decoding formats, with a maximum audio file sampling rate of 48KHz

3. Support UART asynchronous serial port control, support playback, pause, up and down songs, volume adjustment, EQ mode switching, song selection playback, specified path playback, specified path insertion and other functions

4. Comes with a 5W Class D amplifier, which can directly drive 3W~5W speakers

5. Comes with 32Mbits (4MByte) storage

6. Can be connected to a computer via a USB cable to replace audio files

Testing procedure：

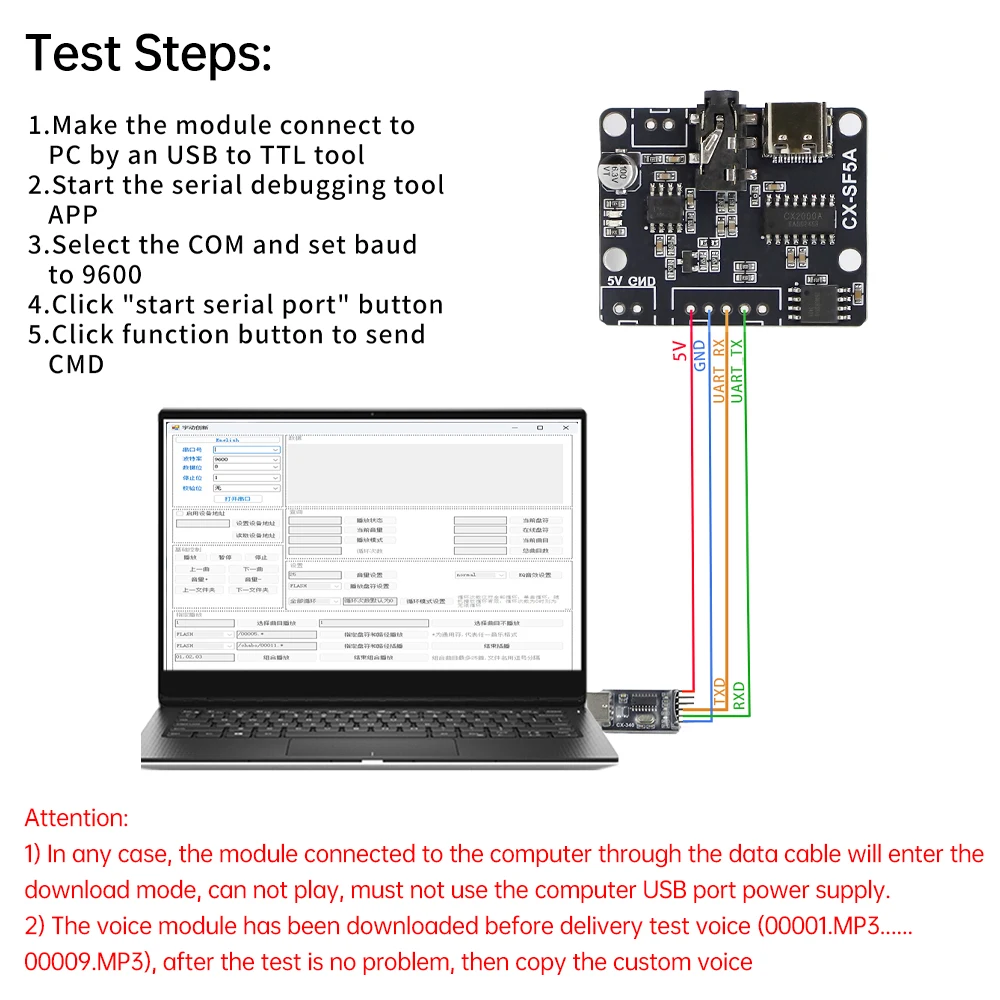

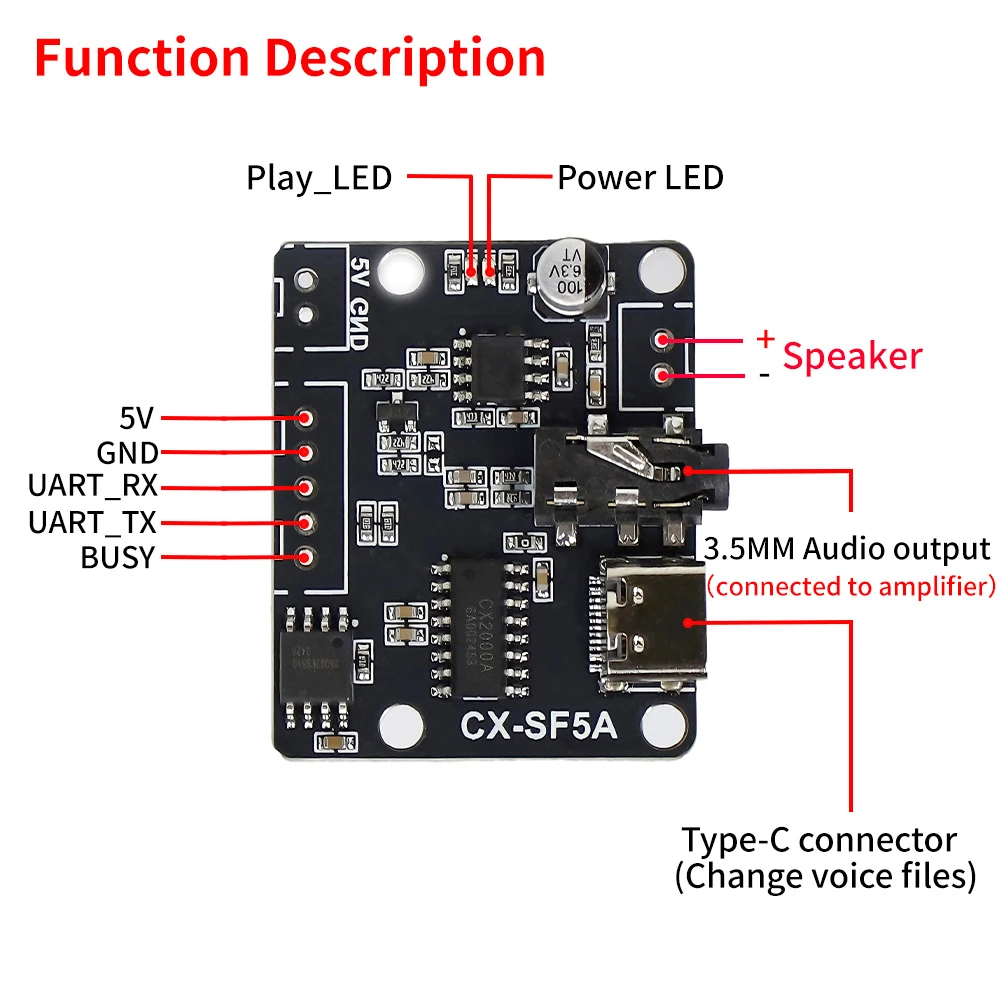

1. Connect the USB-TTL module CX-340 to CX-SF5A; Connect 5V UART_TX、UART_RX、GND； TX and RX are cross connected; Connect the speaker or insert headphones; CX-340 is connected to a computer via USB.

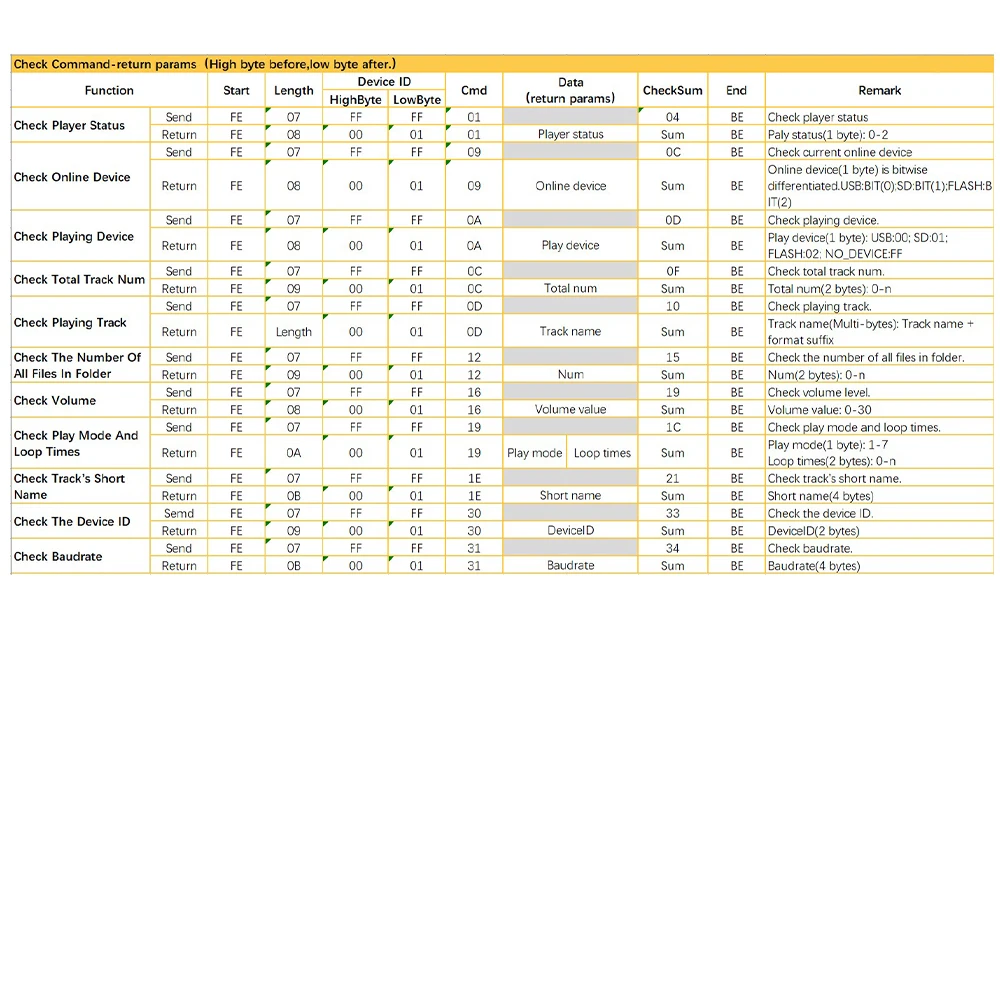

2. Open the dedicated serial port debugging tool provided by our company, set the baud rate to 9600 and send instructions for testing. Open the serial port and click the command button of the debugging tool to perform the test

be careful:

1) In any case, if the module is connected to the computer through a data cable, it will enter download mode and cannot be played. It must not be powered by the computer's USB port.

2) The voice module has already downloaded test voice (00001. MP3... 00009. MP3) before leaving the factory. After the test is successful, the custom voice can be copied.

Replace audio file:

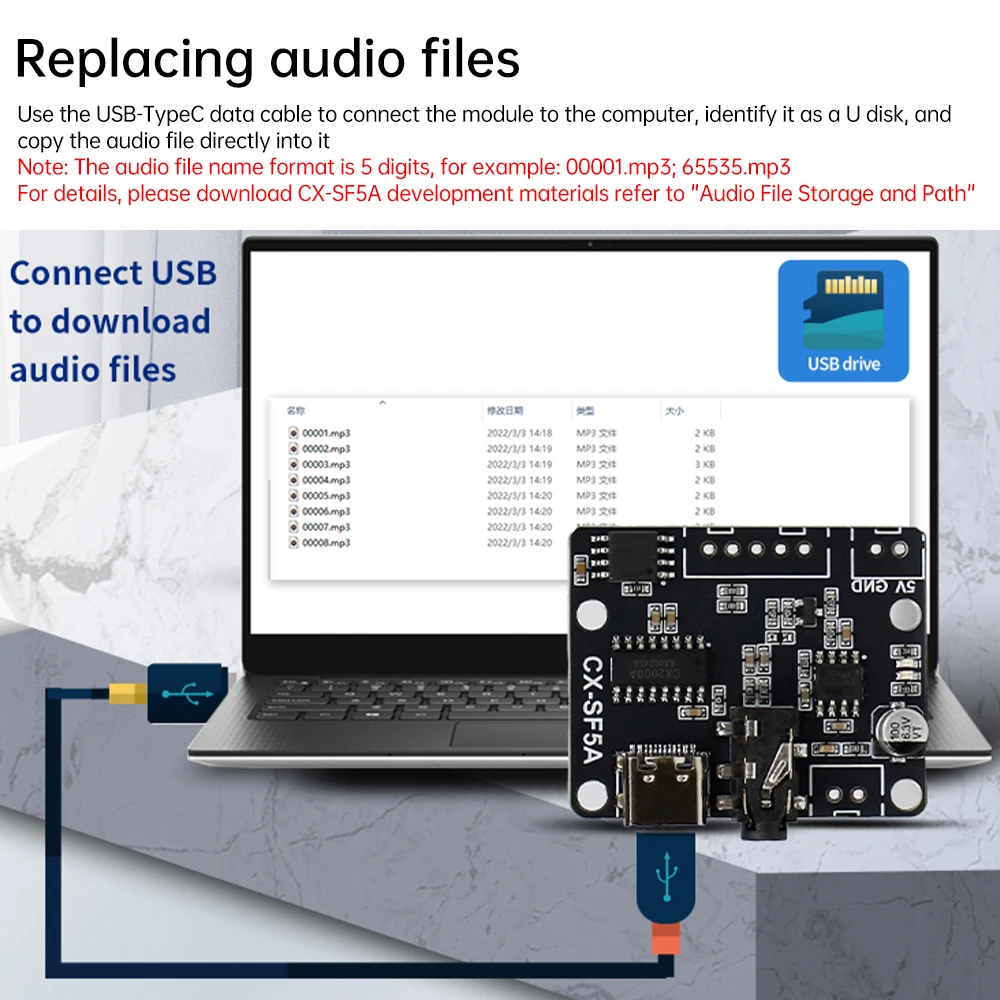

Connect the module to the computer using a USB TypeC data cable, recognize it as a USB flash drive, and directly copy the audio files into it

Note: The naming format for audio files is a 5-digit number, for example: 00001.mp3; 65535.mp3

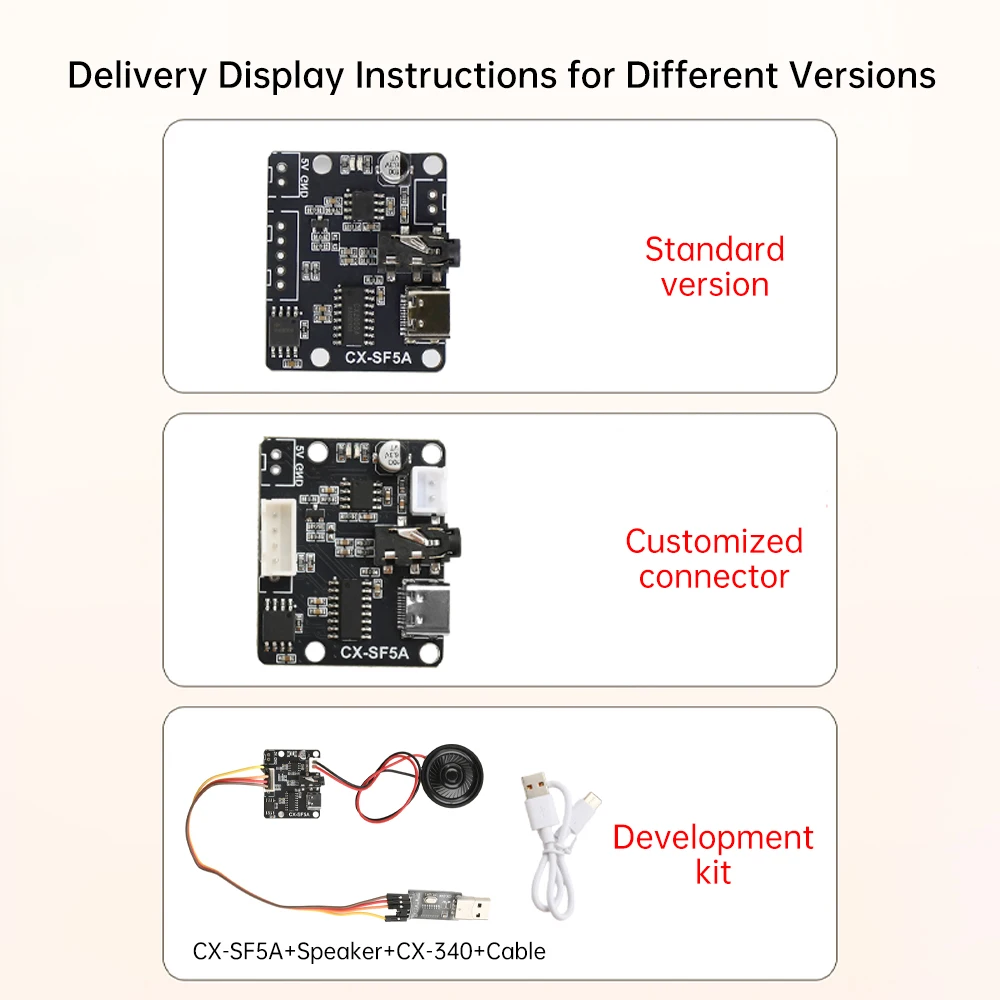

Package Include:

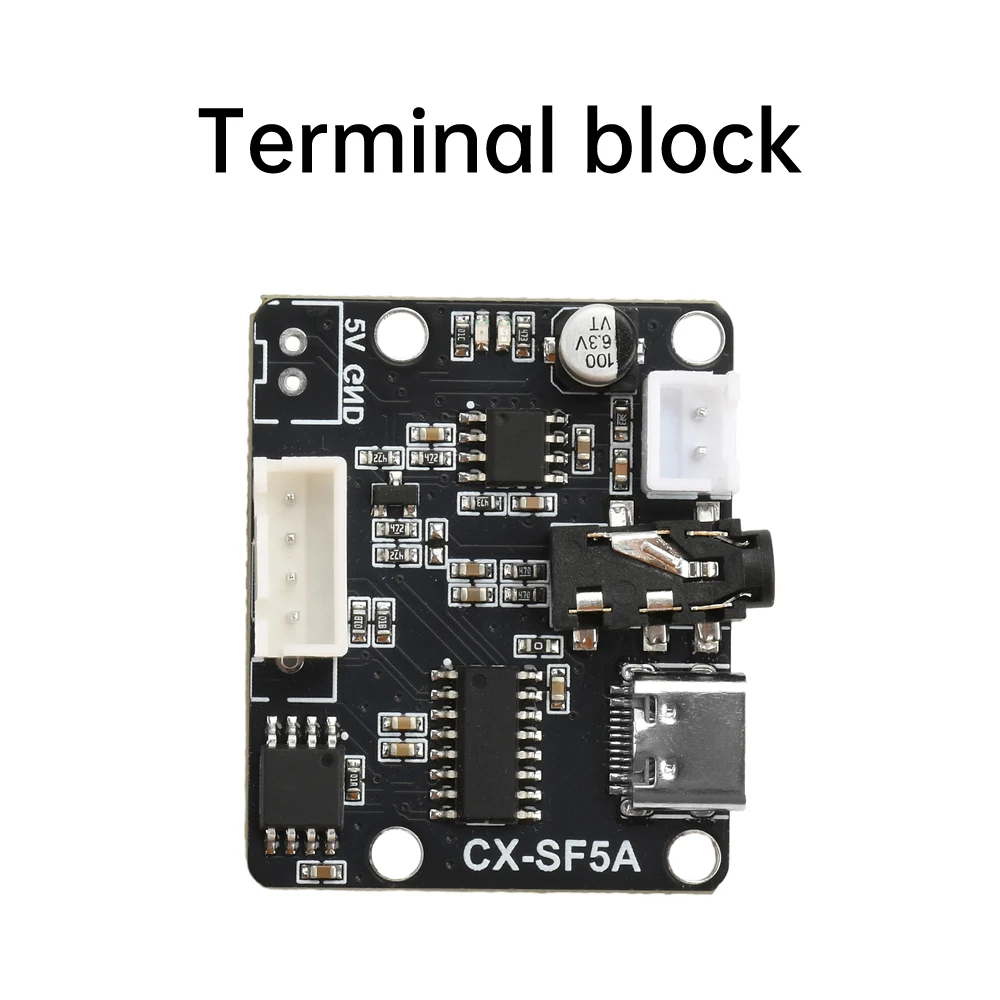

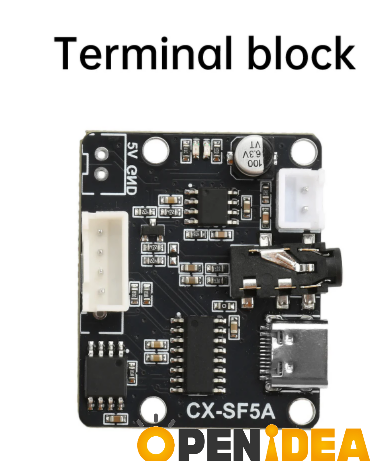

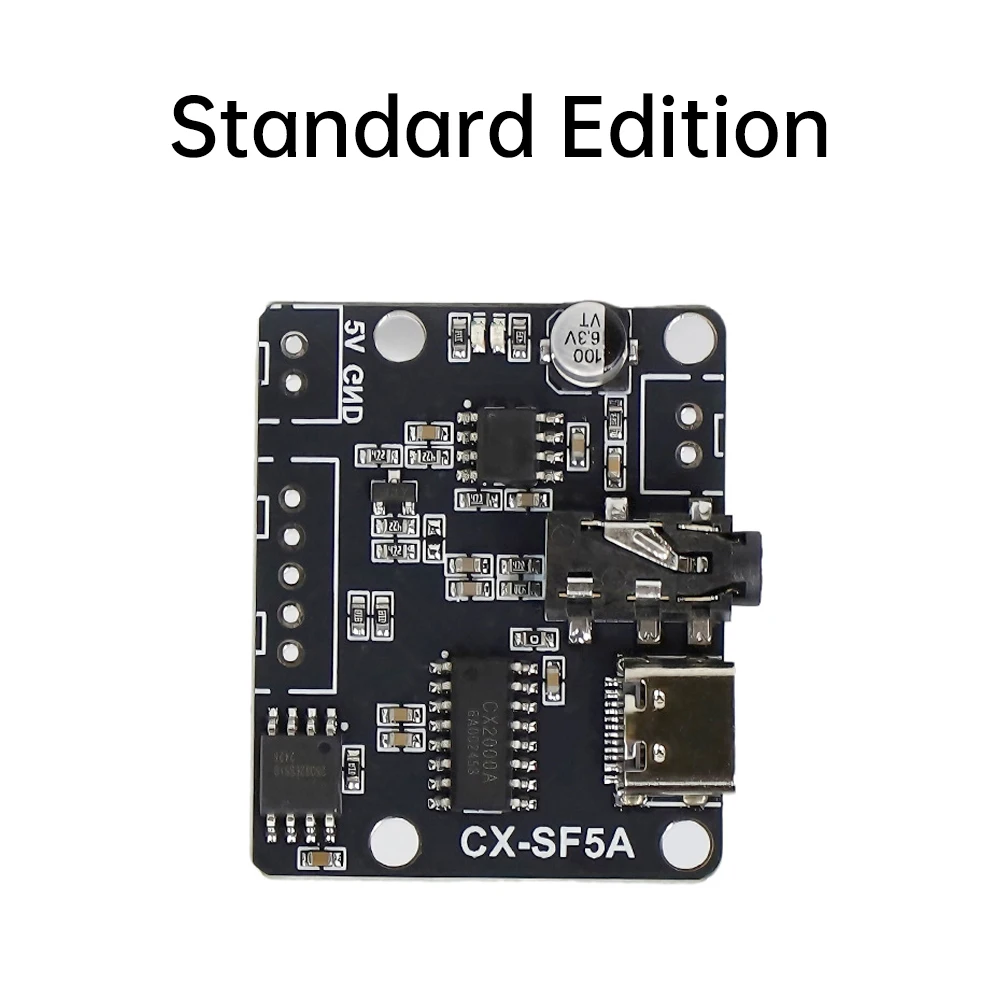

Set 1:

1X module

Set 2:

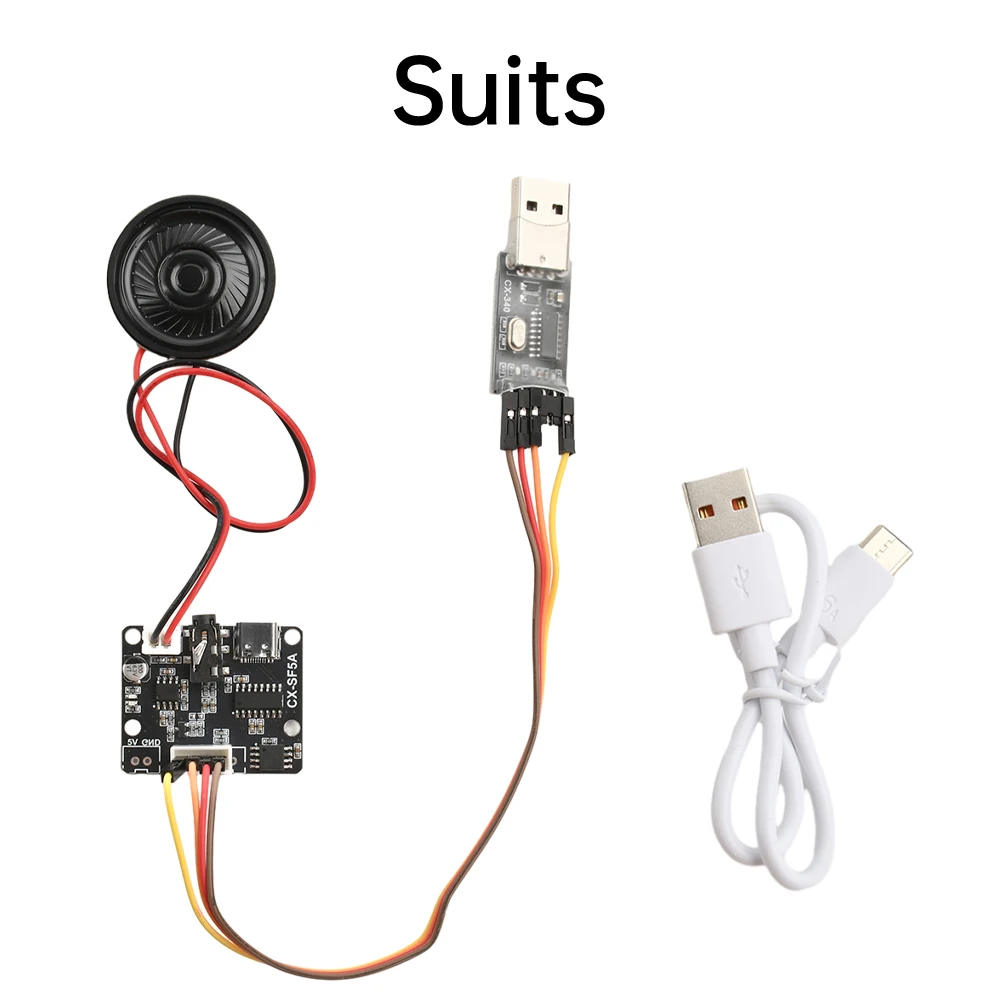

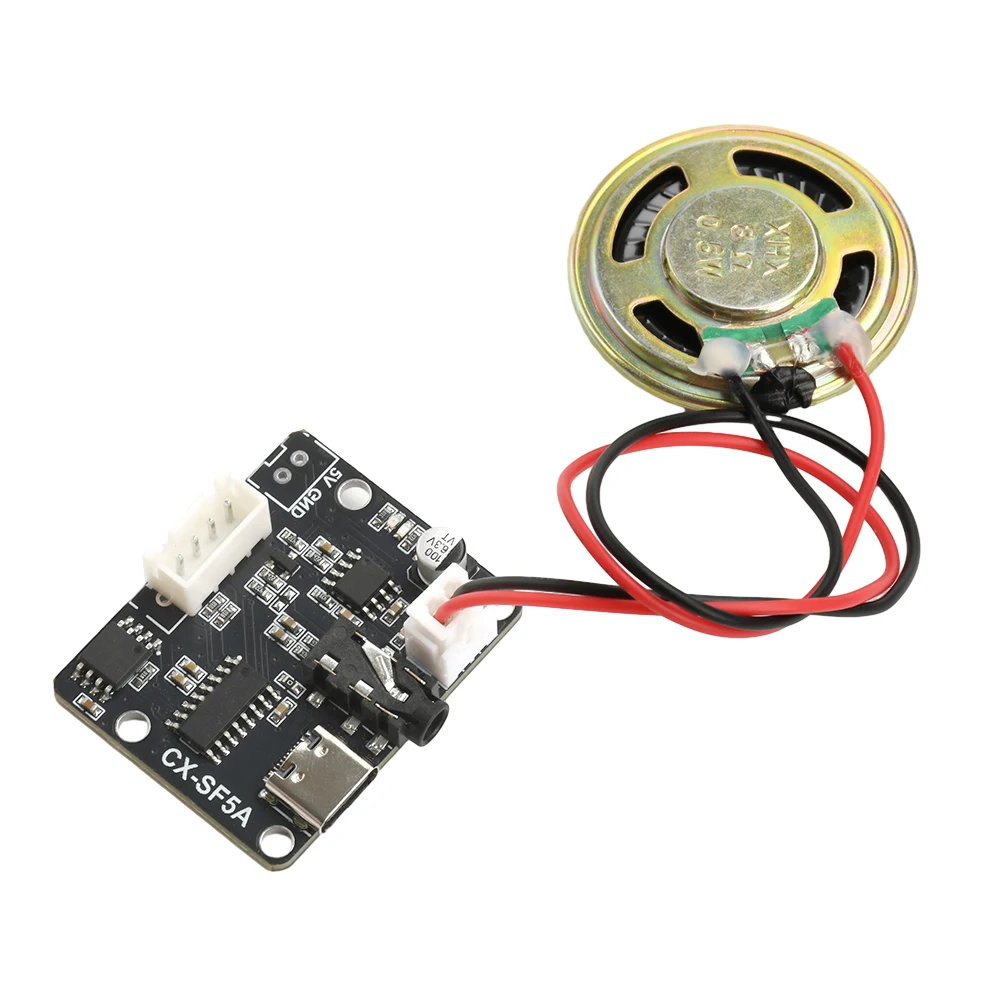

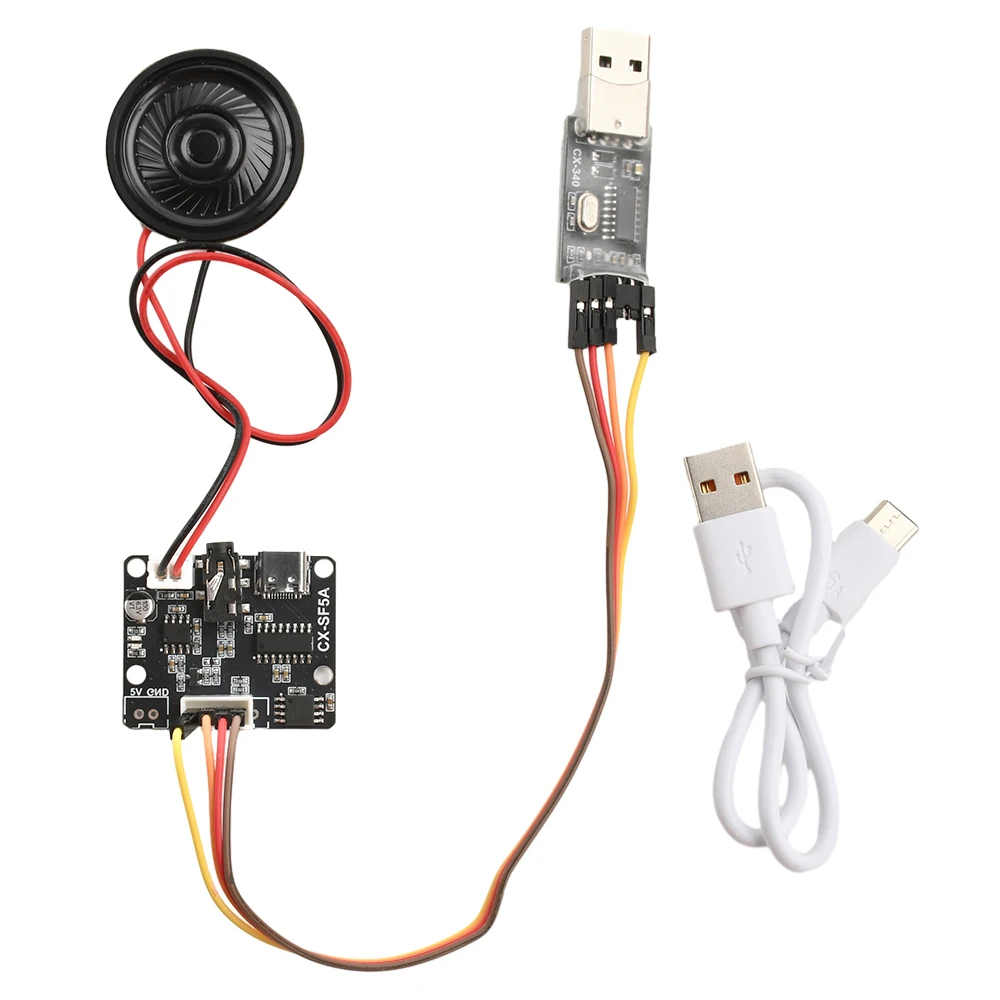

CX-SF5A module * 1

CX-340 module * 1

Speaker * 1

Data cable * 1
