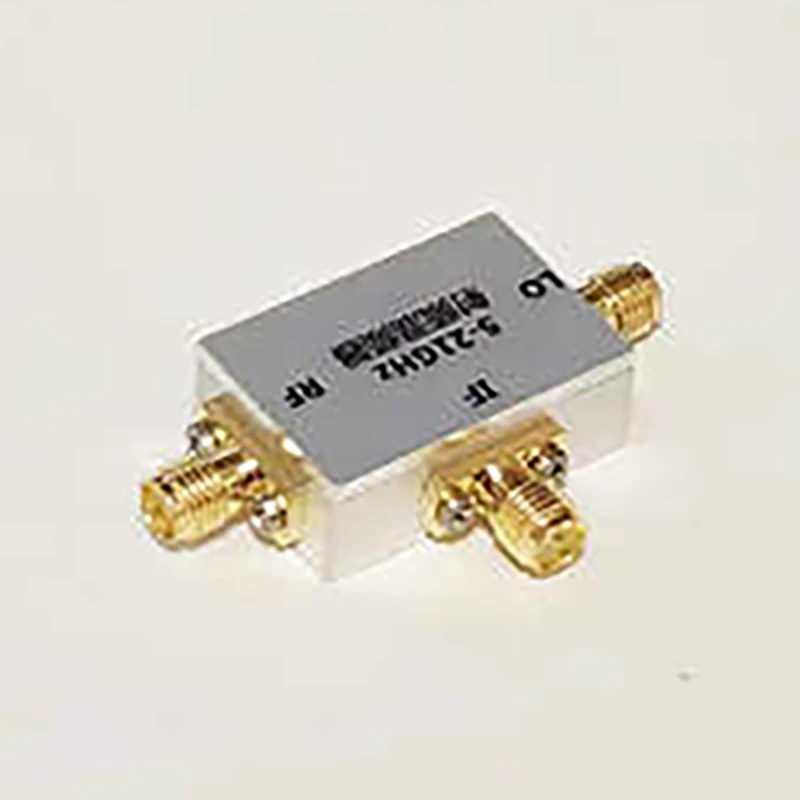

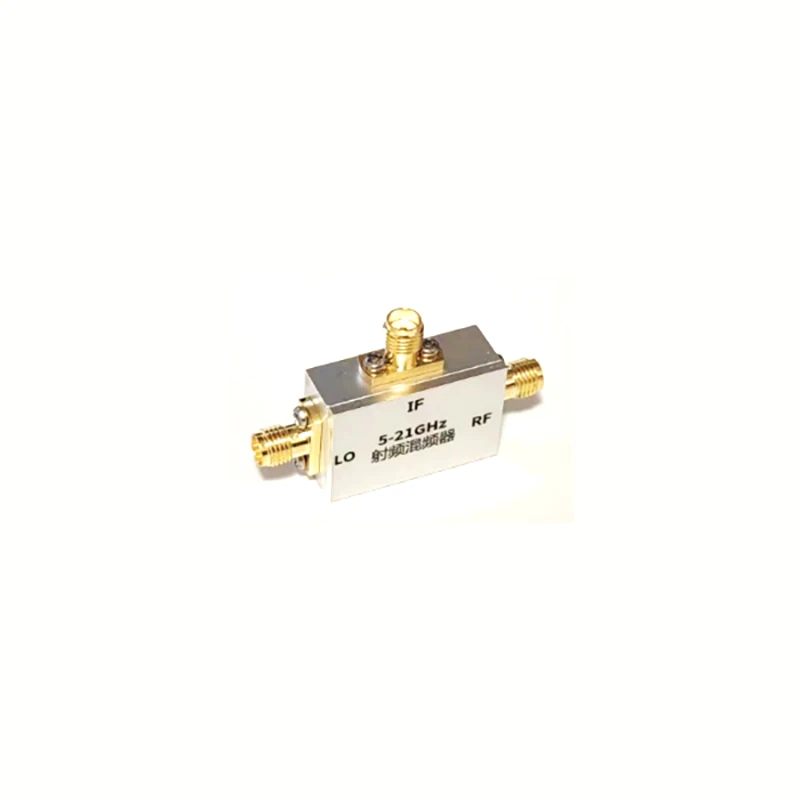

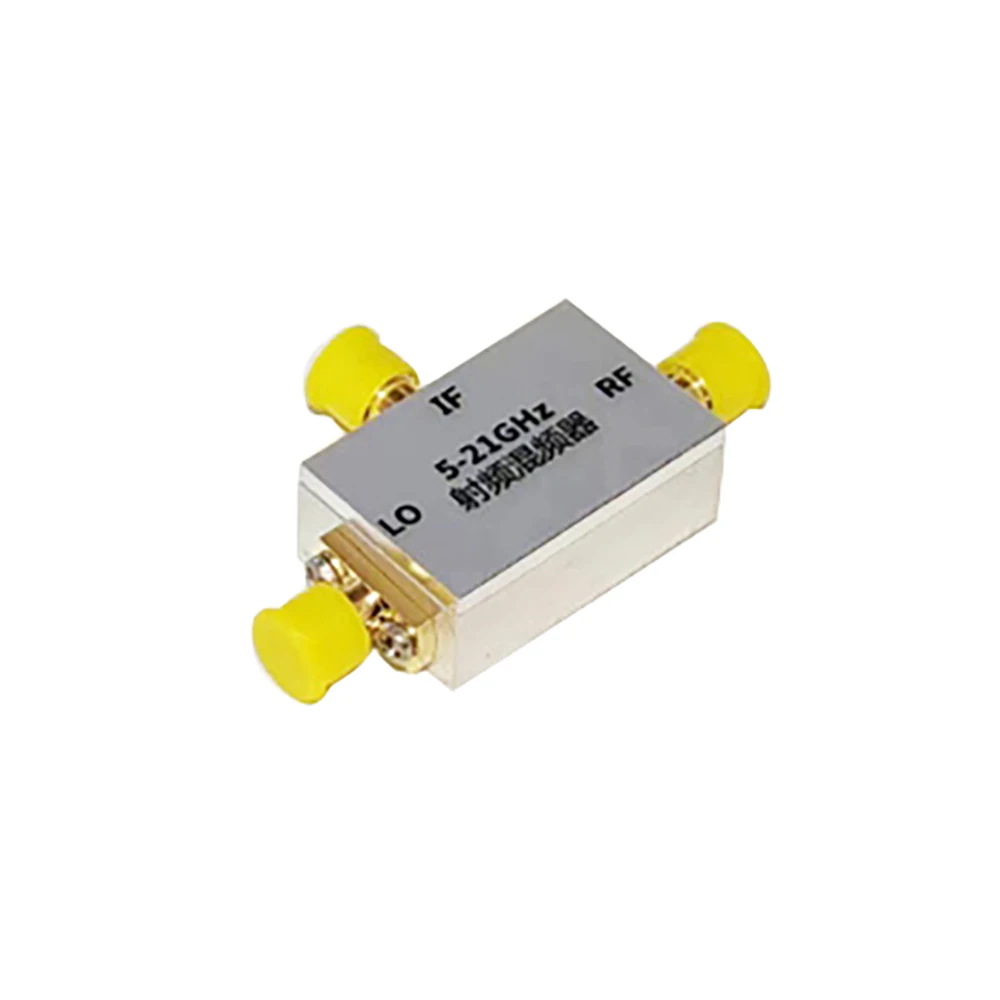

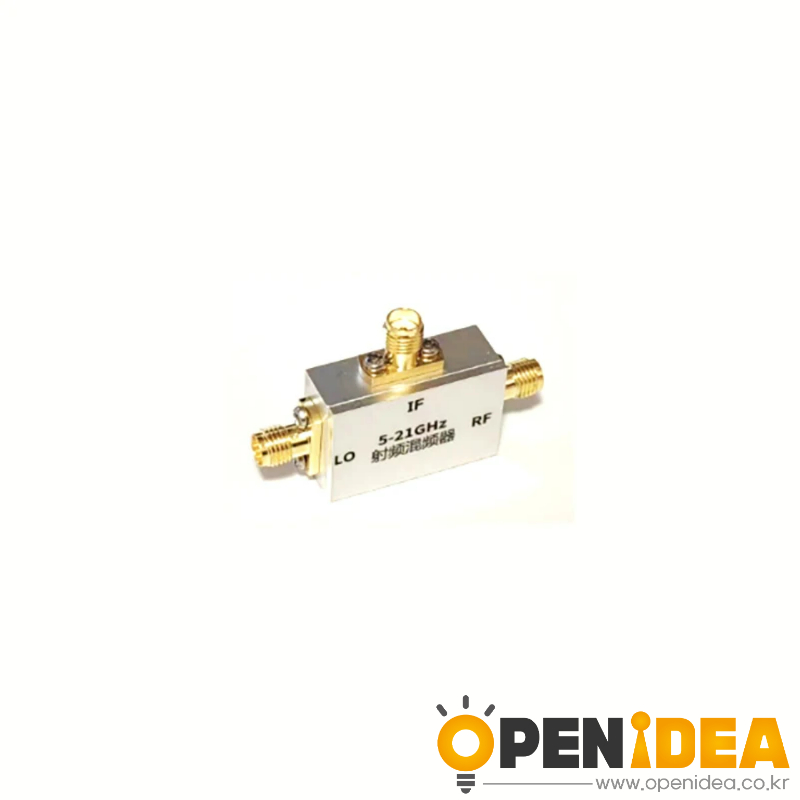

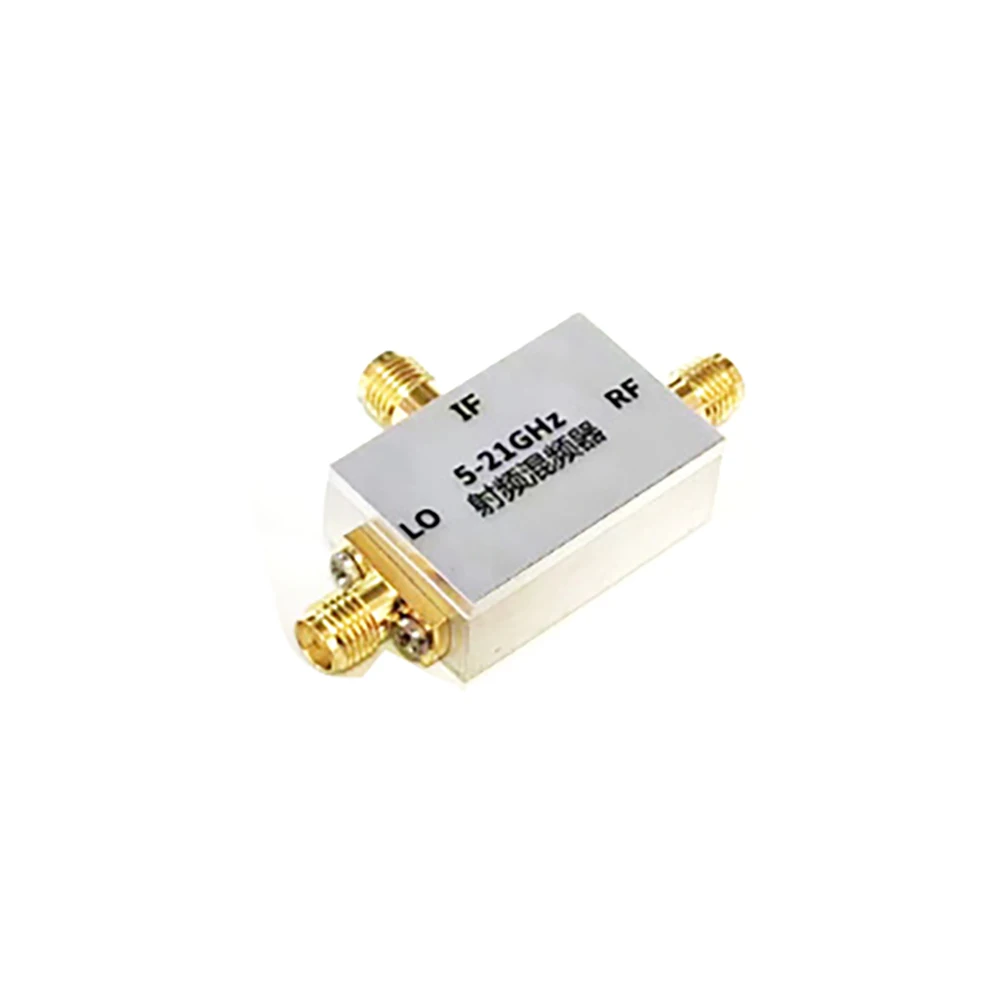

5Ghz-21GHz RF 믹서, 업 컨버터, 다운 컨버터, C 밴드, X 밴드, KU 밴드 믹서


믹서 모듈은 5-21 GHz의 주파수 범위에서 상하 변환 기능을 실현합니다. 가장 높은 주파수는 21 GHz에 도달 할 수 있습니다. 이 모듈은 전자기 차폐 성능이 우수한 CNC 구조 쉘을 채택합니다. 이 모듈은 고주파 저 삽입 손실 회로 기판을 사용하며 LO/RF는 5-21 GHz의 광대역 범위와 DC-5000MHz IF 범위에서 작동합니다. 5.8G, 8G, 12G, 18G 등과 같은 일반적인 주파수에 적용되어 상하 변환 기능을 구현합니다. 해당 주파수 대역 트랜시버 시스템에서 널리 사용되며,



1 、 일반적인 용도 및 특성:


RF 송신기의 최대 변환;


RF 수신기 다운 변환:


낮은 주파수 변환 손실;


CNC 구조 쉘;


SMA 표준 커넥터;



2 、 기술 매개 변수:




1. 모듈 모델: MDB-24 +




2. RF/LO 작동 주파수: 5-21GHz;




3. if 작업 주파수: DC-5000MHz;




4. 주파수 변환 손실: 8-12dB;




5. 격리: LO-RF: 29dB (일반적인 값);




6. 국부 발진기의 LO 드라이브: + 15dBm;




7. 입력/출력 인터페이스: SMA-K;

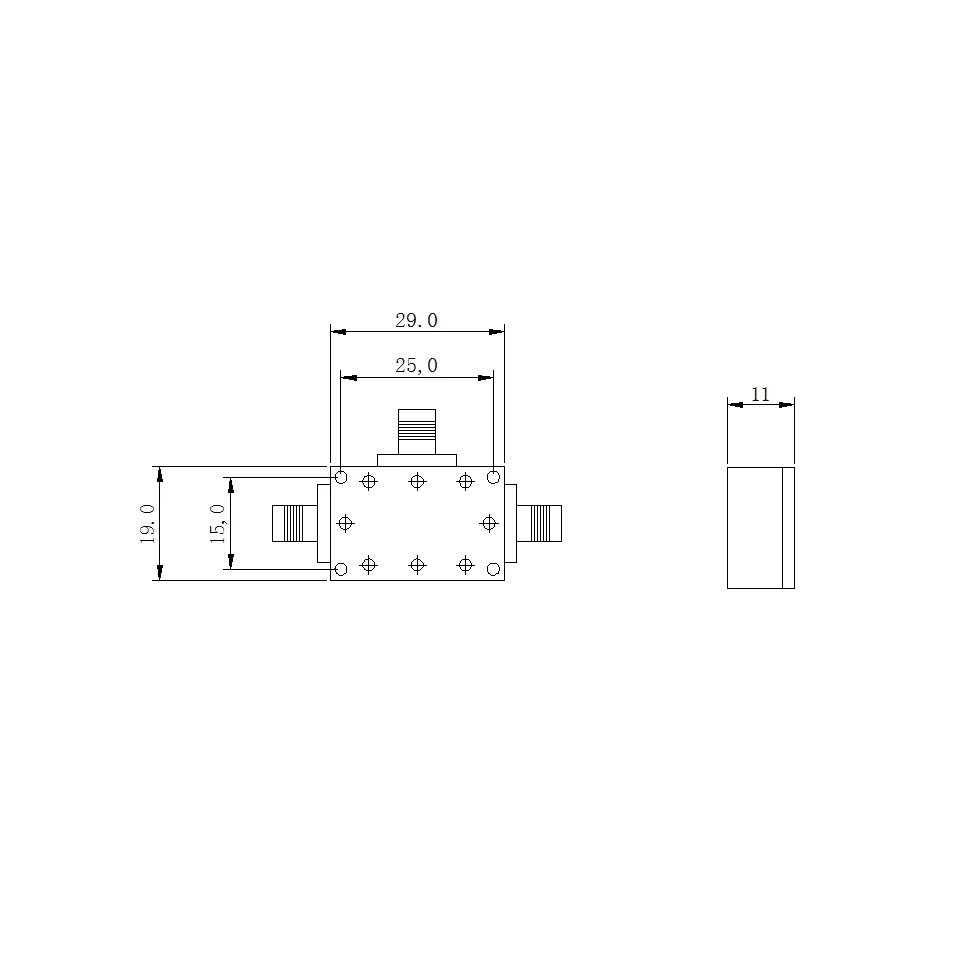

8. 크기: 29*19*11mm (커넥터 제외);




3 、 사용 지침:




RF 입력: RF 포트;




로컬 발진기 입력: LO 포트;




중간 주파수 출력: IF 포트;




RF/IF 포트의 최대 입력: + 21dBm;
