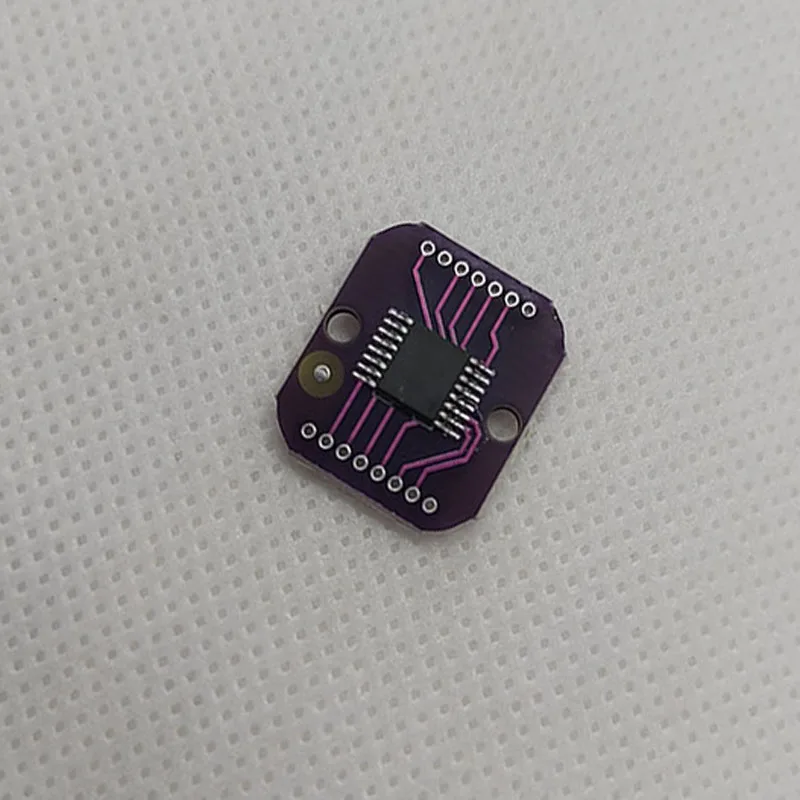

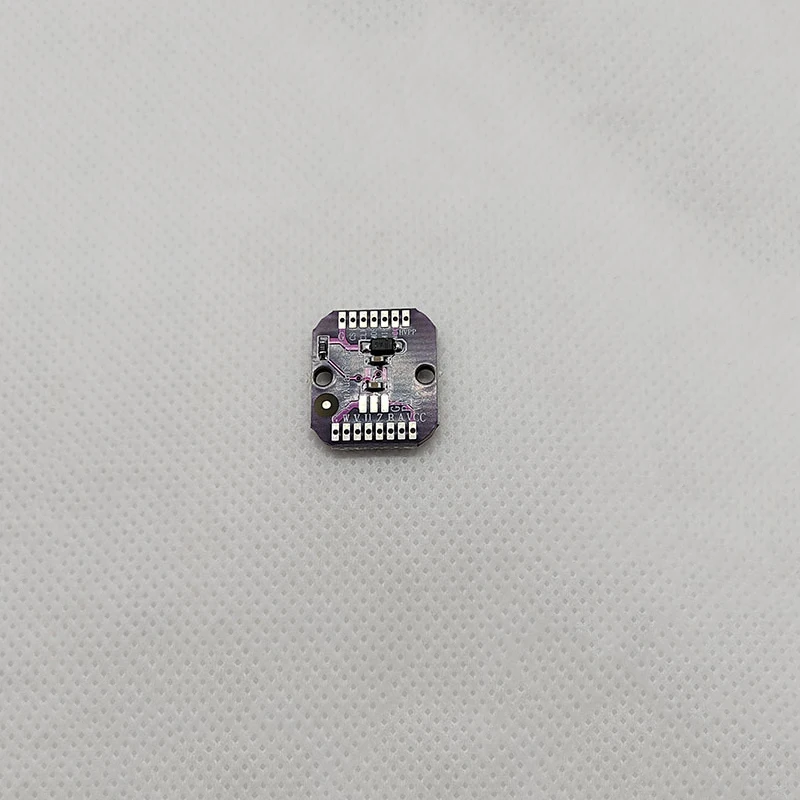

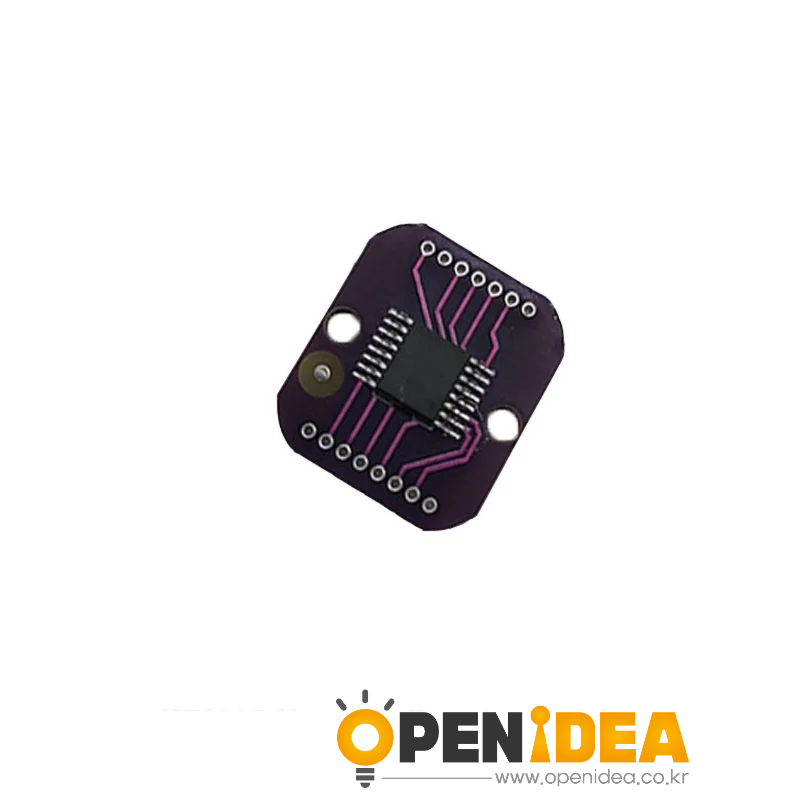

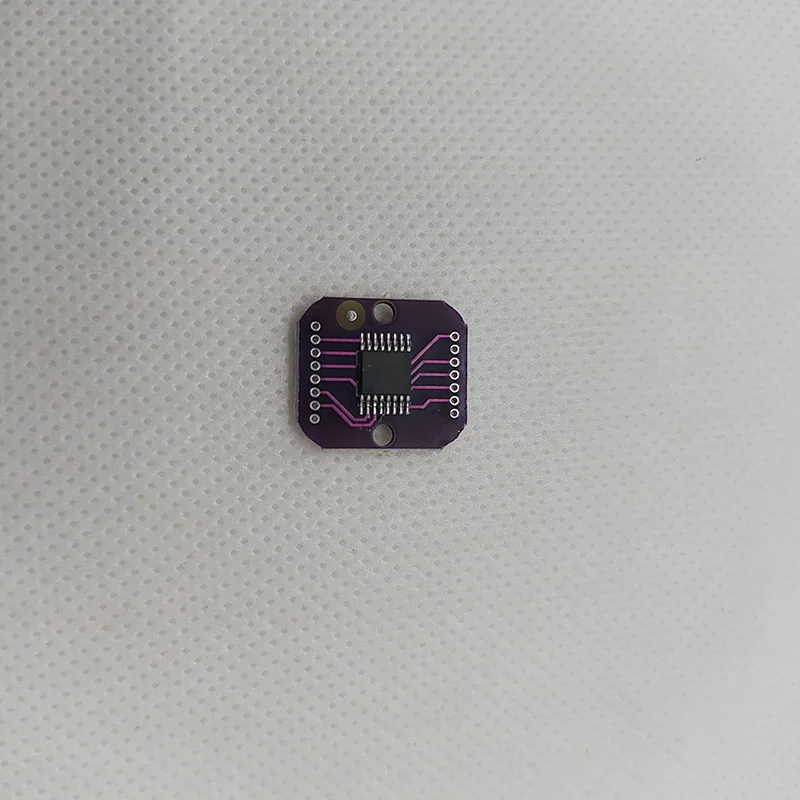

MT6835 자기 인코더 모듈이 AS5048 을 대체 할 수 있음

팁:

1. 물류 채널의 한계로 인해 방사형 자석은 선적에 포함되지 않습니다.

2. 기본 배달: 출력은 SPI입니다.

출력을 지정해야 할 경우 사전에 고객 서비스에 문의하십시오. 그렇지 않으면 기본적으로 발송됩니다.

설명:

MT6835 칩은 MT6825 의 새로운 업그레이드 칩인 MagnTek의 최신 4 세대 자기각 인코더 IC입니다. 비등방성 자기 저항 (AMR) 기술 및 독점 신호 처리 기술을 기반으로 ° 절대 각도 측정.

이 칩은 한 쌍의 AMR 휘트스톤 브리지와 신호 처리 ASIC 회로로 구성됩니다. 칩 표면에 평행 한 자기장의 회전으로 칩은 ABZ/UVW, PWM 및 기타 각도 신호를 출력 할 수 있으며, 사용자는 최대 16MHz 클럭을 지원하는 SPI 인터페이스를 통해 칩 내부의 21bit 절대 각도 데이터를 읽을 수도 있습니다. 최대 120,000 rpm을 지원합니다. MT6835 칩은 폐쇄 루프 스테퍼 모터 제어, 2500 라인 서보 등 고속 및 고정밀 제어가 필요한 다양한 응용 프로그램 시나리오에서 사용할 수 있습니다. 및 17 비트 절대 값 서보 모터 제어.

특징:

-AMR 기술을 기반으로 0 ° ~ 360 ° 의 절대 각도 측정을 제공합니다.

-작동 전압 3.3 ~ 5.0V

-작업 온도-40 ℃ ~ 125 ℃

-선형 편차의 전형적인 값 <± 0.5 ° (공장 값), 선형 편차의 전형적인 값 <± 0.07 ° (전형적인 값 자체 교정), 선형성 편차 <± 0.02 ° 의 전형적인 값 (전형적인 NLC 자체 교정)

-시스템 지연은 2us ~ 10us 이며 최대 속도는 최대 120,000 rpm 일 수 있습니다.

-칩 내부의 21 비트 각도 데이터를 읽을 수있는 표준 4 선 SPI 인터페이스 (최대 클럭 16MHz) 제공

-증분 출력 ABZ는 1 에서 16384 라인까지 모든 해상도를 지원합니다

-증분 출력 UVW는 1 ~ 16 개의 임의 극 쌍을 지원합니다

-12 비트 PWM 출력 제공

첨단 AMR 기술을 기반으로 0 ~ 360 ° 각도 감지의 전체 범위를 갖추고 있습니다.

> 18 비트 코어 해상도

> 최대 속도 25000 rpm, 출력 전파 지연 <2 us

>-40 ~ 125 ℃ 산업 작업 온도 범위

> 출력 모드 옵션: ABZ, UVW, PWM, SPI

> 증분 ABZ, 모든 해상도 1 ~ 4096 펄스/혁명, 공장 또는 사용자 프로그래밍

(예: 2500 라인, 4096 라인 등, 공장 프로그래밍 또는 고객 프로그래밍 가능)

> UVW 출력, 모든 해상도 1 ~ 16 극 쌍/회전, 공장 또는 사용자 프로그래밍 가능

> 칩 내부의 18 비트 각도 데이터를 읽을 수있는 표준 3 선 또는 4 선 SPI 인터페이스 (최대 클럭 16MHz) 제공

> 12 비트 PWM 출력 제공

> 최대 5 회 온라인 제로 프로그래밍 지원

> TSSOP-16 패키지

(1) 모드 선택

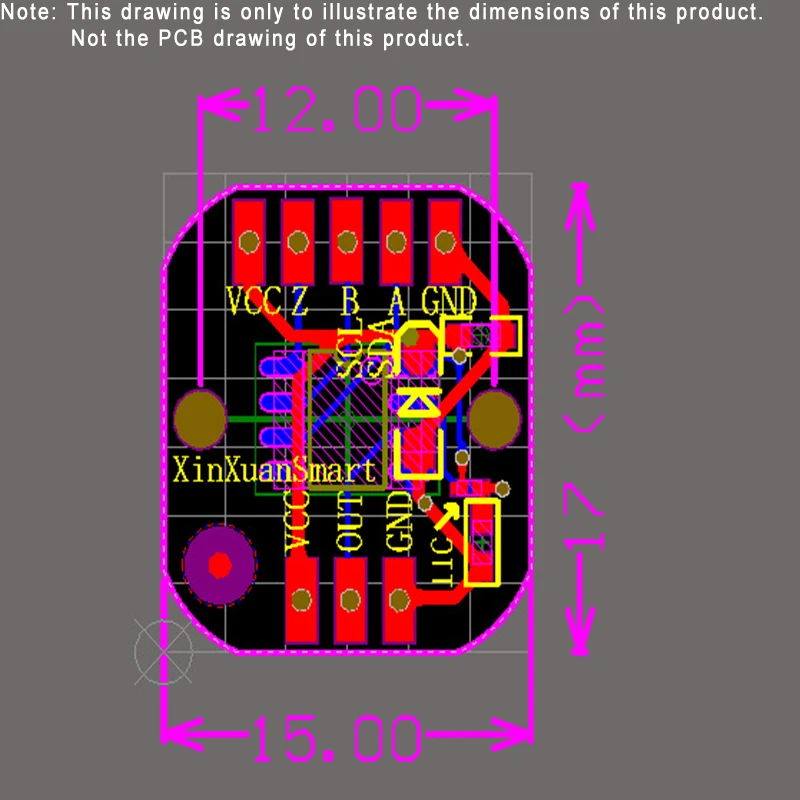

(2) 치수
