라즈베리 파이 2B + 3B 3B + 4B 용 I2S 동축 광학 HDMI HiFi DAC 디지털 오디오 사운드 카드 확장 보드 디코드 보드 DSD512

Pi2B +, Pi3B, Pi3B +, Pi4B 지원

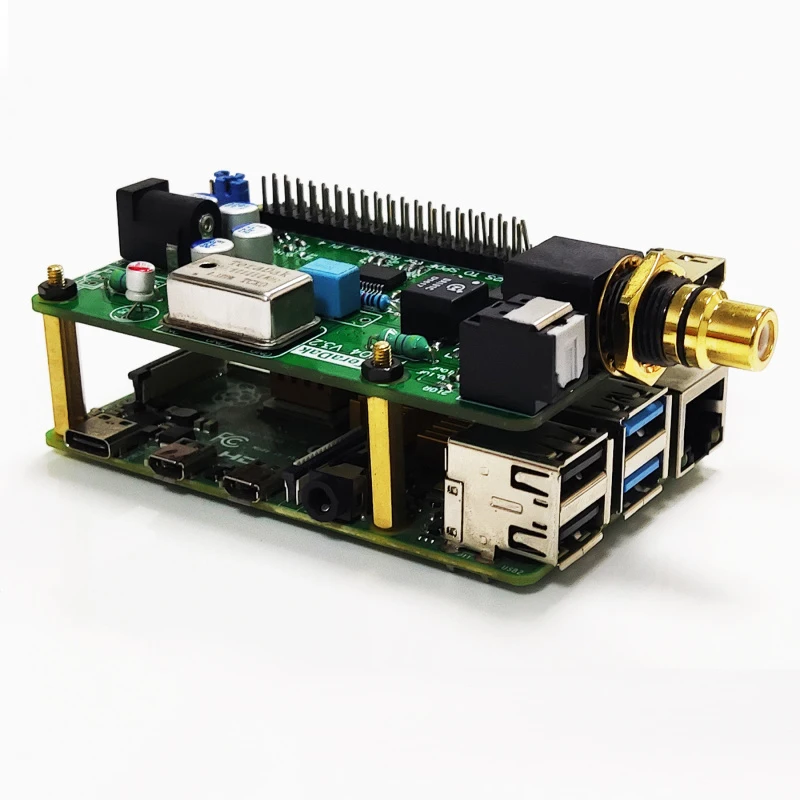

라즈베리 파이 4B/3B +/3B/2 유형 B, B +/A + 용으로 설계된 전용 HIFI Digi + 확장 보드 (PiFi Digi +) 입니다. Wolfson의 하이 엔드 디지털 칩 (WM8804G) 을 사용하여 USB 인터페이스가 아닌 I2S 인터페이스를 사용합니다. 이 확장 보드를 사용한 후, 사용자는 오디오 재생 시스템 (예: Volumio, 무드 시스템 등); 확장 보드는 광섬유 (S/PDIF) 및 동축 (RCA) 외부 전력 증폭기 및 기타 장비에 편리한 두 가지 출력 인터페이스를 제공합니다. 그것으로 PC 전력 소비, 느린 시동 및 종료, 큰 전력 소음 등을 제거 할 수 있습니다..

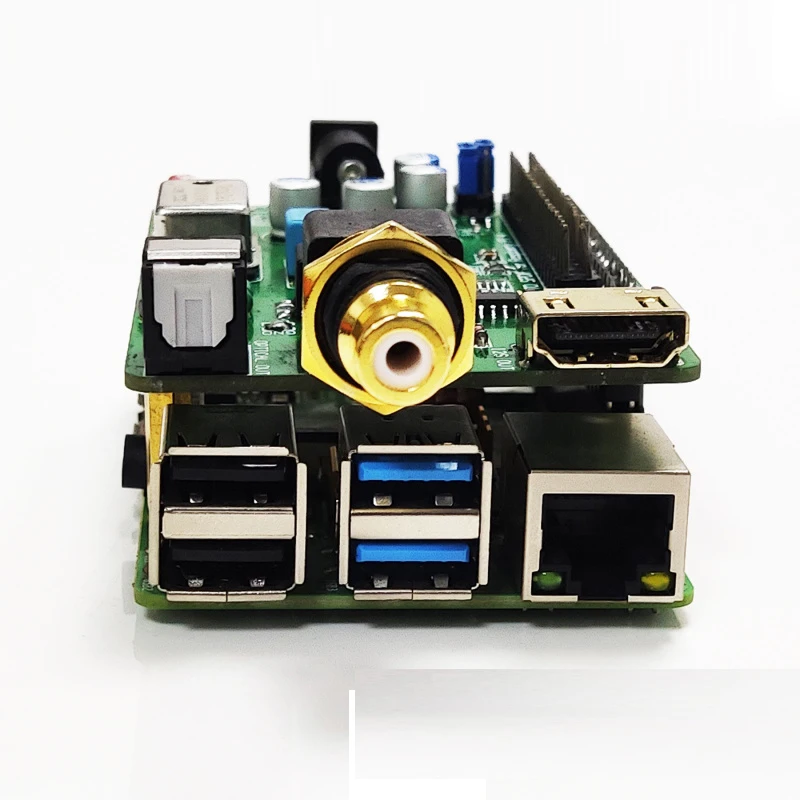

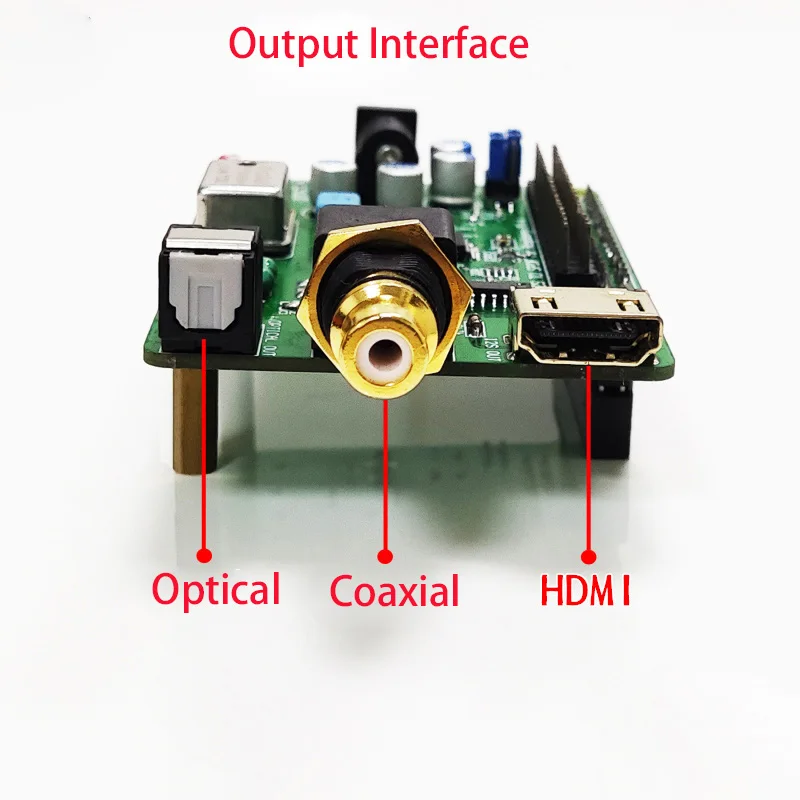

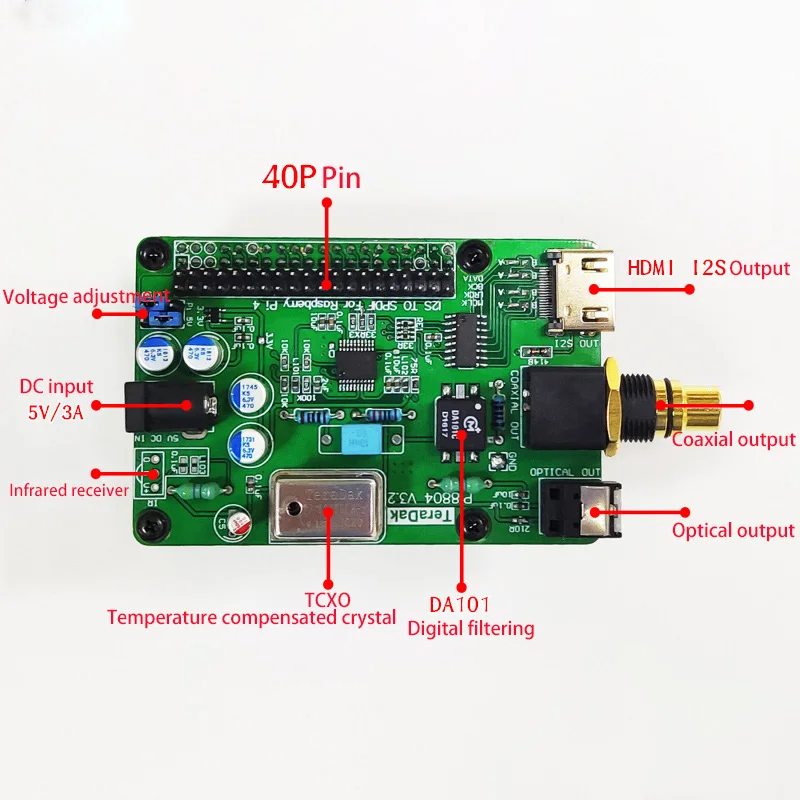

지원 출력:

대만 순수 구리 RCA 시트제 동축 출력

192Khz 출력을 지원하는 광섬유 헤드

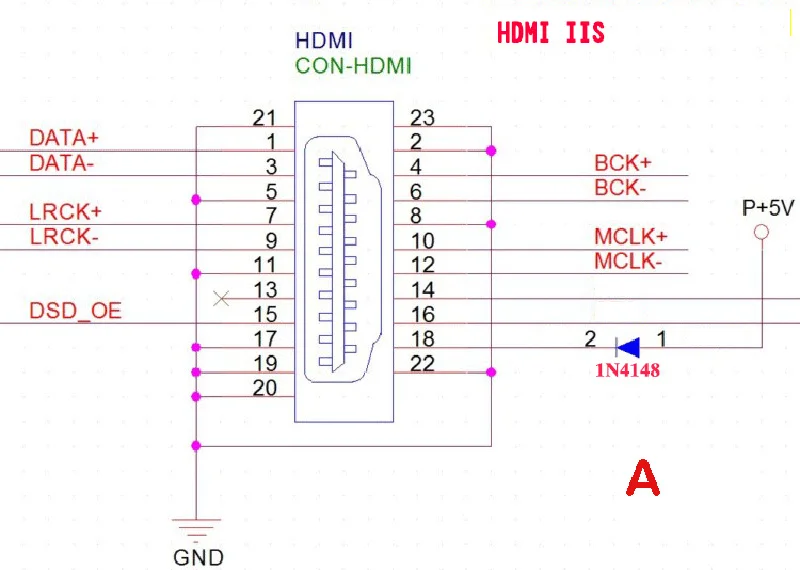

HDMI I2S 출력 HDMI 출력은 기본적으로 A 모드로 정의됩니다 (아래 그림 참조).

빠른 작동 가이드

1. 제품을 받은 후 전원을 켜고 즉시 테스트하지 마십시오. 모든 신호선을 먼저 연결한 다음 전원 코드를 연결하십시오. (색상) 패널에 PWR (빨간색 라즈베리 파이 전원 표시 등) 이 표시됩니다 (일정한 온도 크리스탈 발진기 보드 인 경우, 표시등이 켜지기 전에 예열하는 데 약 20 초가 걸립니다.), 5 초 동안 계속 기다리십시오. ACT (녹색 채널 표시등) 플래시. 부팅 중임을 증명하고 부팅을 완료하기 위해 20-30 초 정도 기다립니다.

2. 시스템 작동 지침을 입력하십시오.

전원을 성공적으로 켜고 라우터 "터미널 관리" 를 입력하여 "dhcpcd-* 라는 IP를 찾으십시오. *.*-armv71" (* 는 네트워크 카드의 펌웨어 버전을 나타내며 모든 라즈베리 파이 버전에서 동일하지 않을 수 있습니다.), "192.168. 2.225 "열은 브라우저에" 192.168.2.225 "를 입력하여 운영 체제 제어 터미널에 들어가는지 확인하십시오.

3. 표시등 설명:

ACT는 일반적으로 네트워크가 성공적으로 연결된 후에 만 깜박이는 채널 표시기입니다. PWR은 라즈베리 파이의 전원 표시기입니다. 라즈베리 파이의 정상 표시기는 항상 켜져 있습니다. 그 이유는 무엇입니까?), 주황색 비 기가비트 LAN 표시등 및 데이터 브로드 캐스트 뒷면의 네트워크 카드 포트에있는 녹색 non-100M 표시등이 켜집니다.

4. 재생 출력 DSD, DTS 설명:

현재 Volumio 및 Mode 시스템을 테스트하고 있는 DTS, DSD16, DSD32, DSD64, DSD128, DSD256, DSD512 출력은 DSD 직접 출력에서 정상적으로 재생될 수 있지만 디코더 지원이 필요합니다. 나는 AKM4495, AKM4497, AKM4499, ES9038 Q2M 을 사용한다. 출력이 정상적으로 재생 될 수 있습니다. 사운드 출력이 없으면 디코더를 직접 확인하십시오.

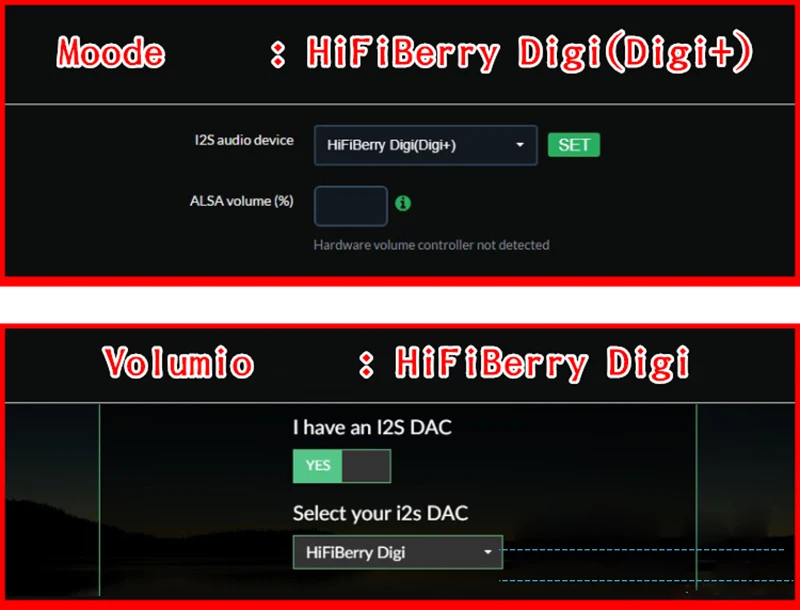

플레이어 Volumio와 Mood는 모두 DSD 재생을 지원합니다. 、
