제품 판매 포인트:

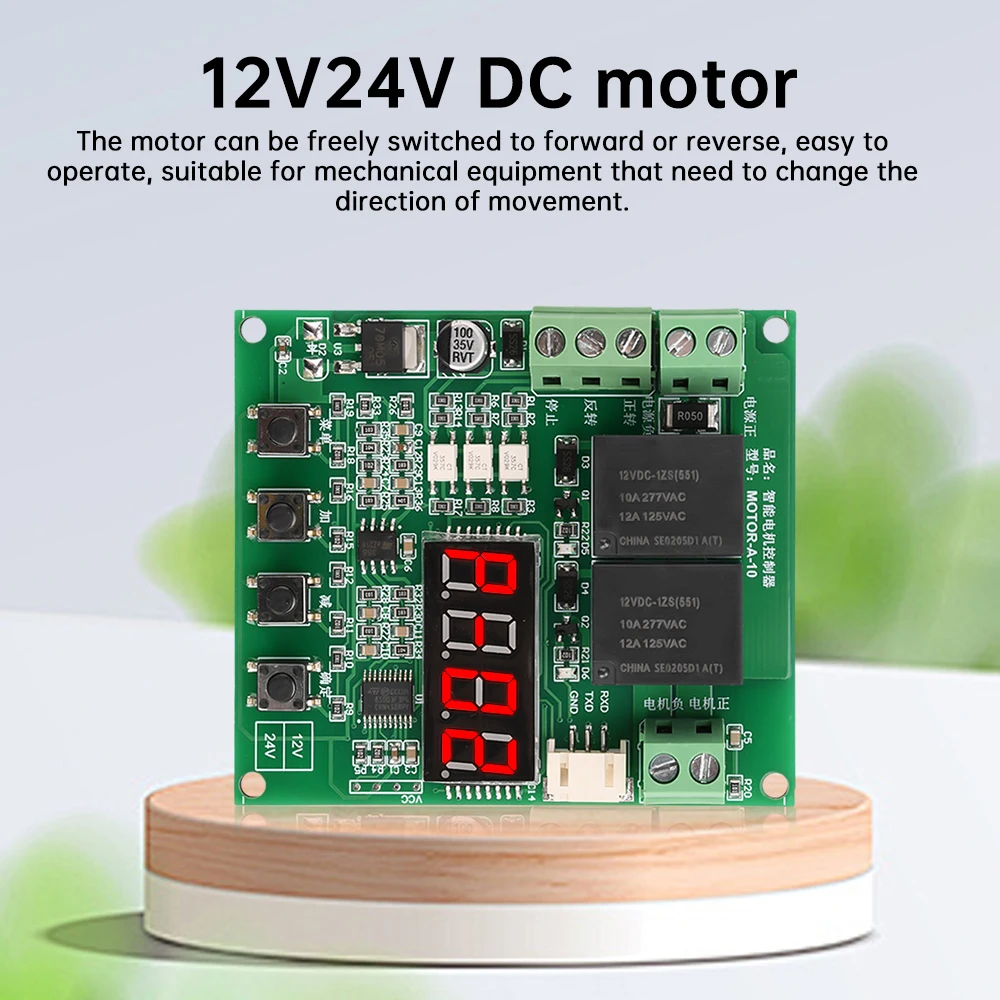

1. 모터는 전진 및 후진 회전 사이에서 자유롭게 전환 할 수 있으며 작동이 간단하고 이동 방향을 변경해야하는 기계 장비에 적합합니다.

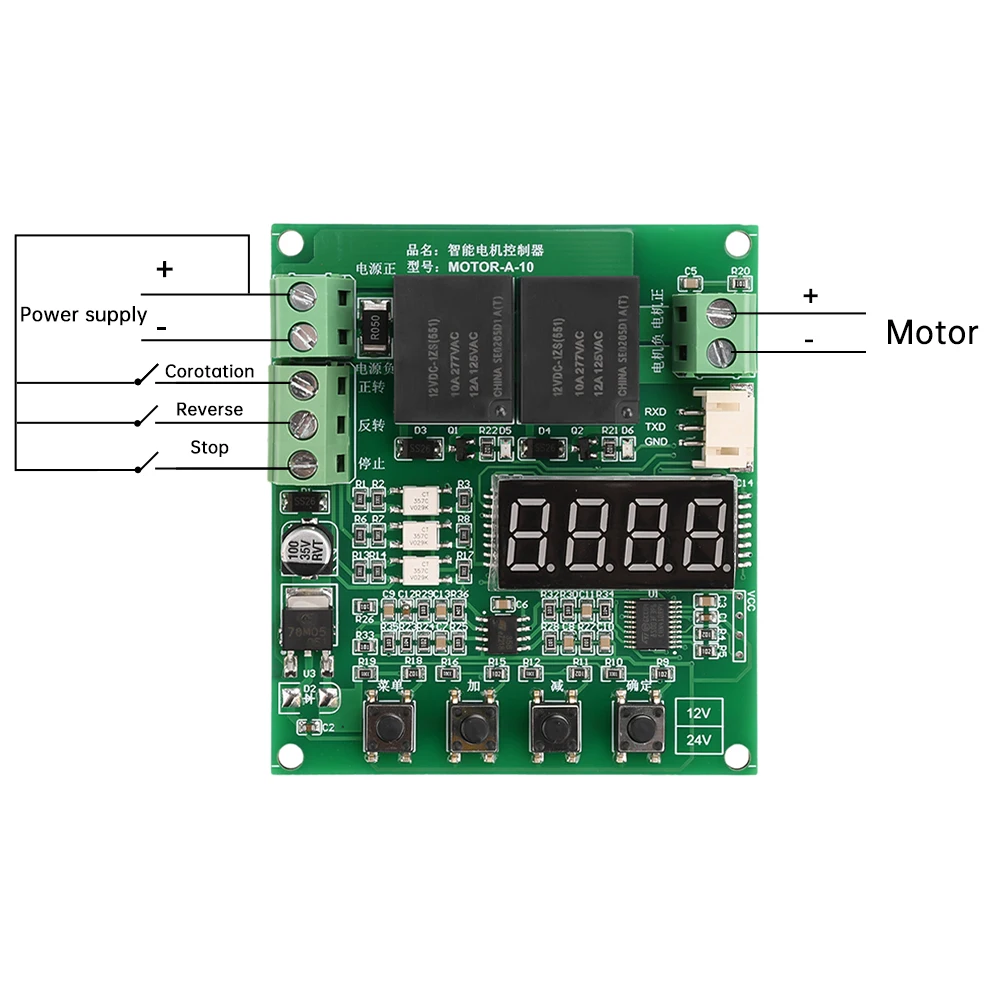

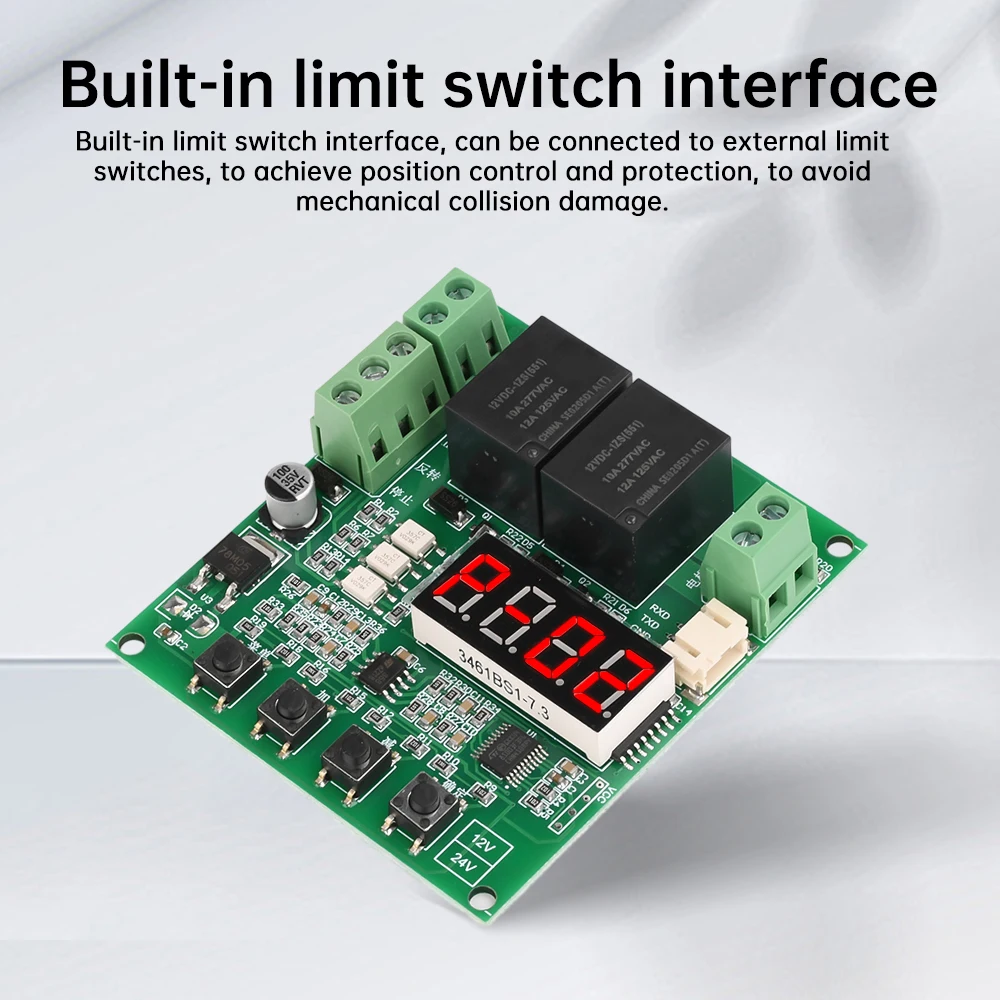

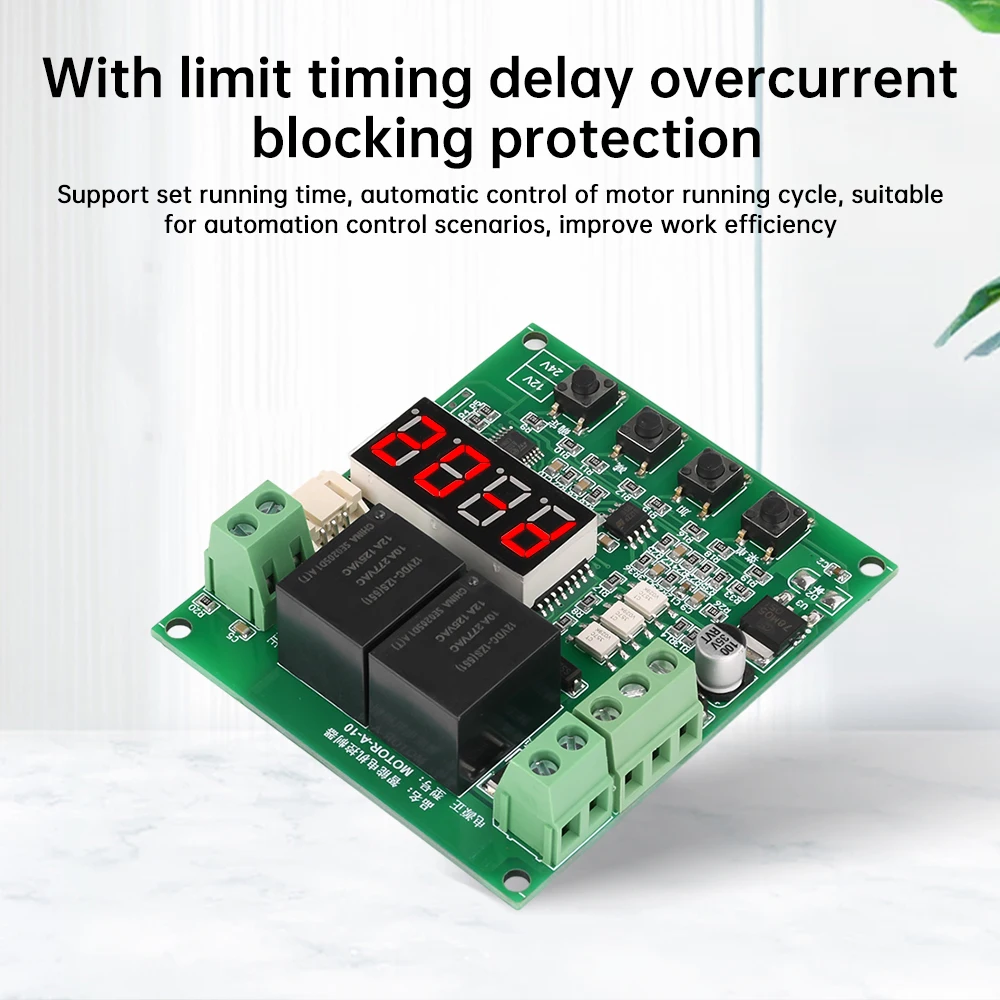

2. 기계적 충돌 손상을 방지하기 위해 위치 제어 및 보호를 위해 외부 리미트 스위치에 연결할 수 있는 내장 리미트 스위치 인터페이스

3. 실행 시간 설정을 지원하고 자동 제어 시나리오에 적합하고 작업 효율성을 향상시키는 모터 작동주기를 자동으로 제어합니다.

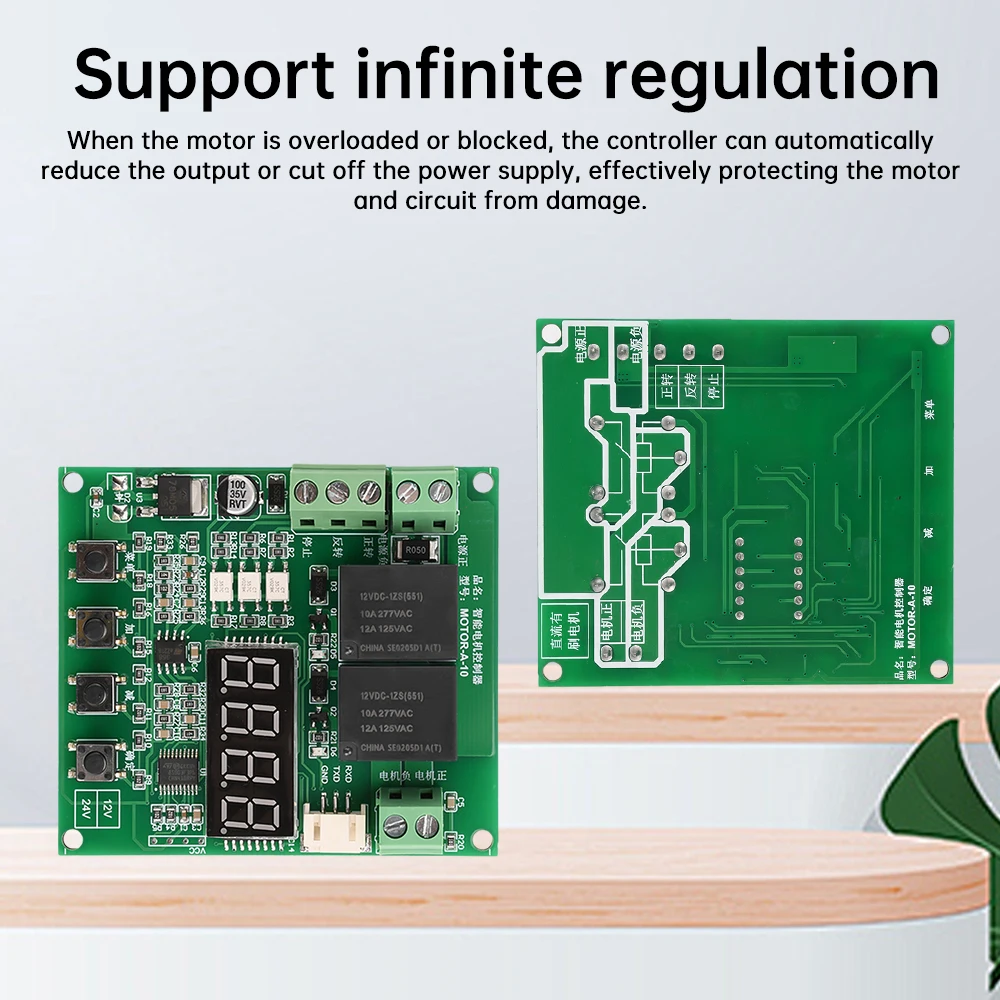

4. 모터에 과부하가 걸리거나 정지하면 컨트롤러가 자동으로 출력을 줄이거 나 전원 공급 장치를 차단하여 모터와 회로가 손상되지 않도록 효과적으로 보호 할 수 있습니다

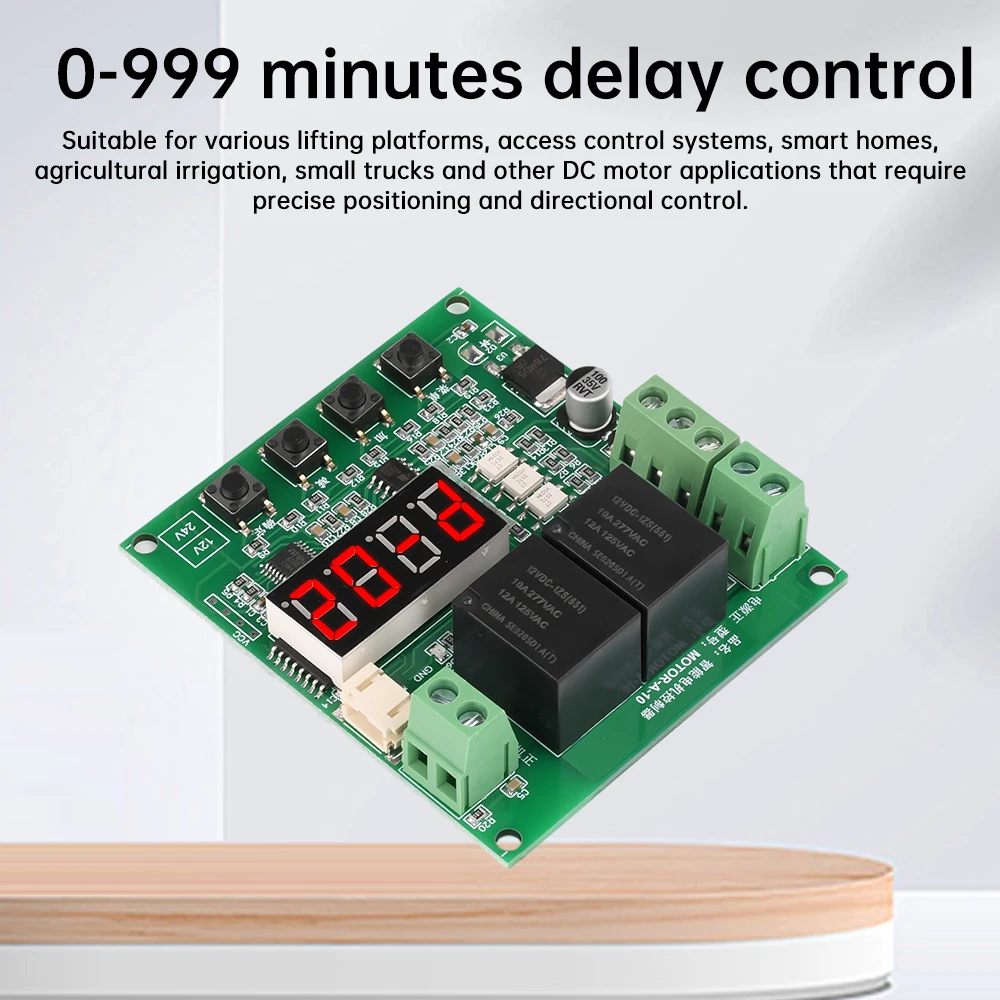

5. 다양한 리프팅 플랫폼, 접근 제어 시스템, 스마트 홈, 농업 관개, 소형 운송 차량 및 정확한 위치 및 방향 제어가 필요한 기타 DC 모터 애플리케이션에 적합

제품 매개변수

전원 공급 장치: 옵션 DC12V/24V

입력 신호: 하이 레벨 (PNP) [DC4-26V]

트리거 논리: 펄스 (너비 판단), 가장자리 (계산)

모터 동작: 정방향, 역방향, 정방향 및 역방향, 정방향 및 역방향 계산

보호:

1. 전류 보호 (정지 할 때 정지, 최대 정지 전류를 8A 로 설정)

2. 제한 보호 (리미트 스위치를 만질 때 중지)

3. 타이밍 보호 (정방향, 역방향, 타이머에 도달하면 정지, 0.01 분에서 999 분까지 조정 가능)

타이머: 2 개의 0.01-999 분 타이머

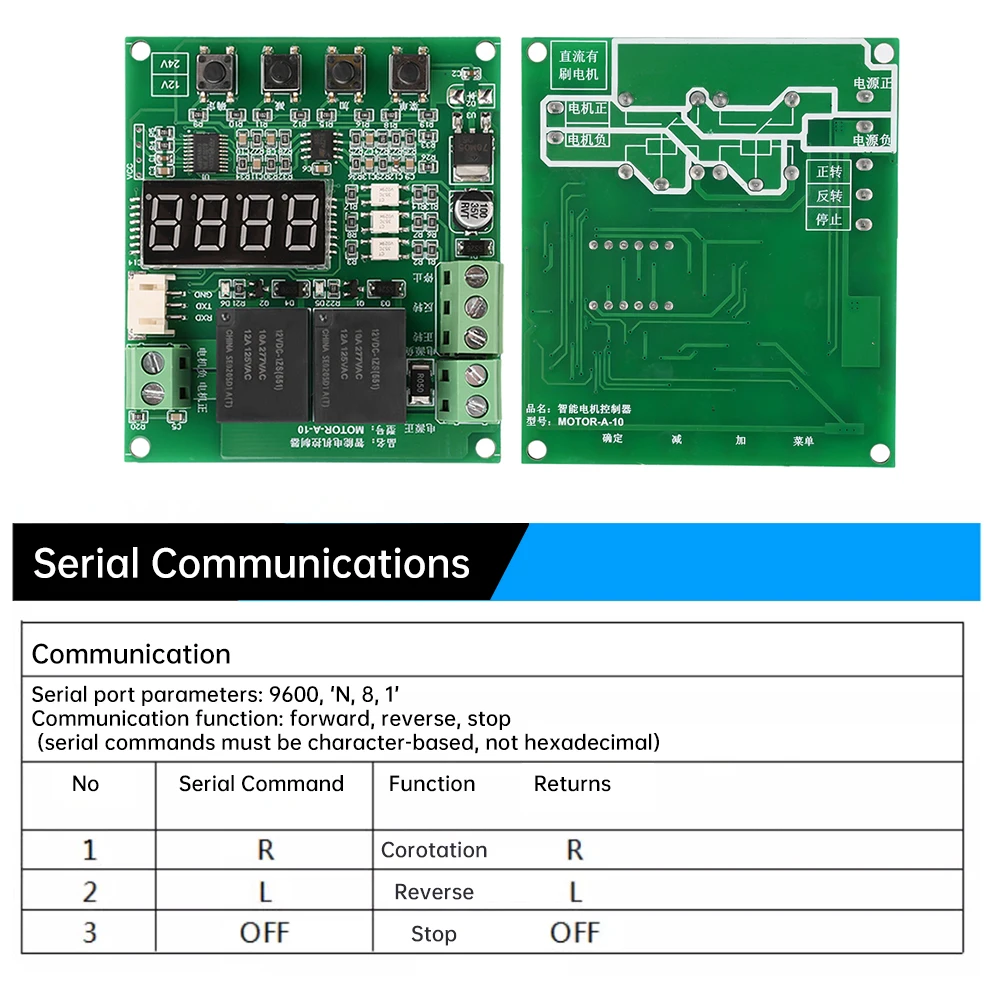

통신: TTL 시리얼 통신, 파라미터 전원 차단 스토리지

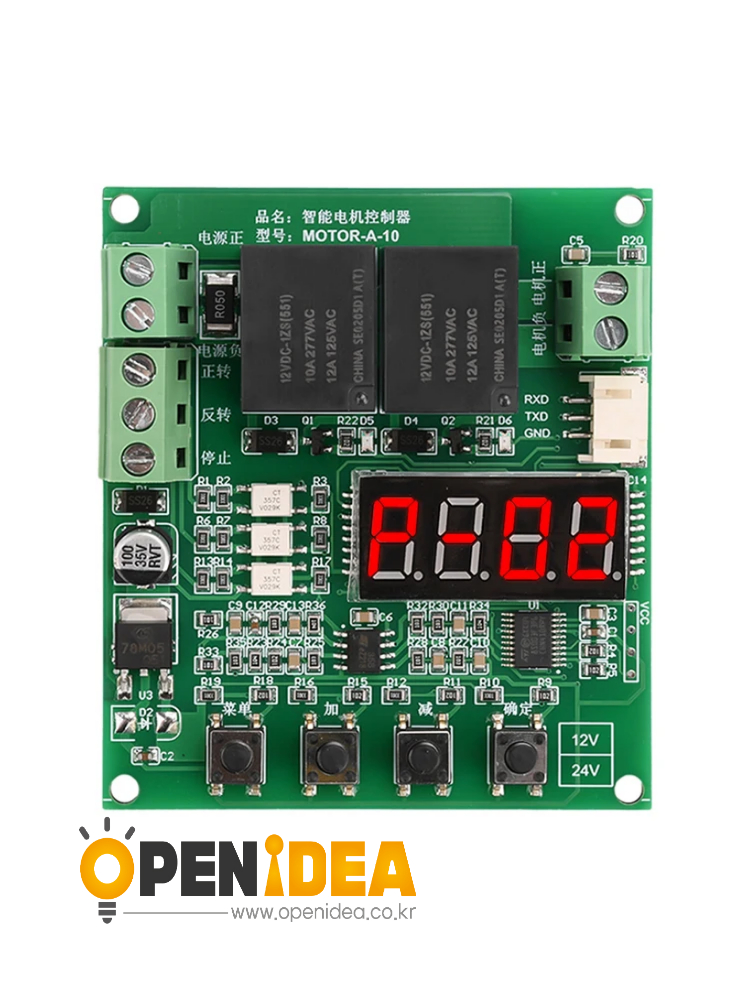

디스플레이: 4 자리 8 세그먼트 디지털 튜브

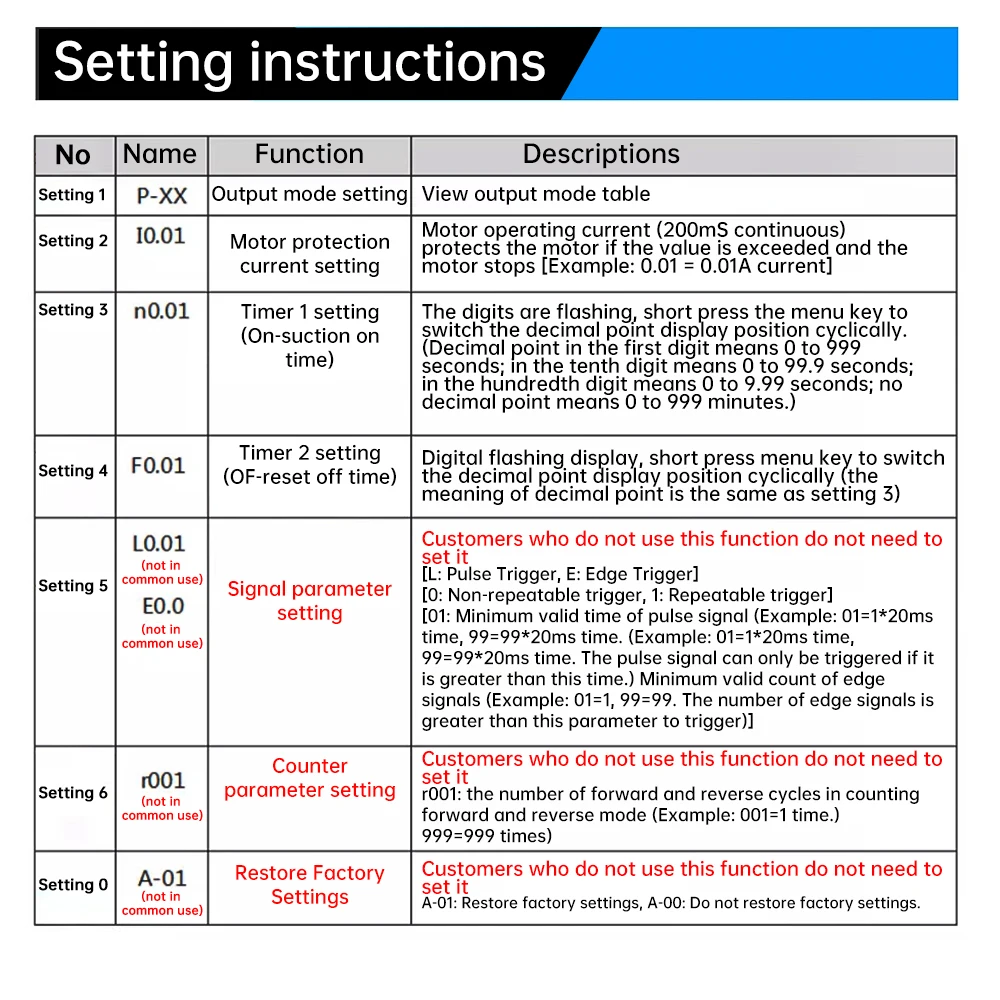

설정 단계:

전. 기능 설정:

설정 1: 모듈의 전원을 켜고 1S 의 메뉴 버튼을 길게 눌러 설정 1 로 들어갑니다.

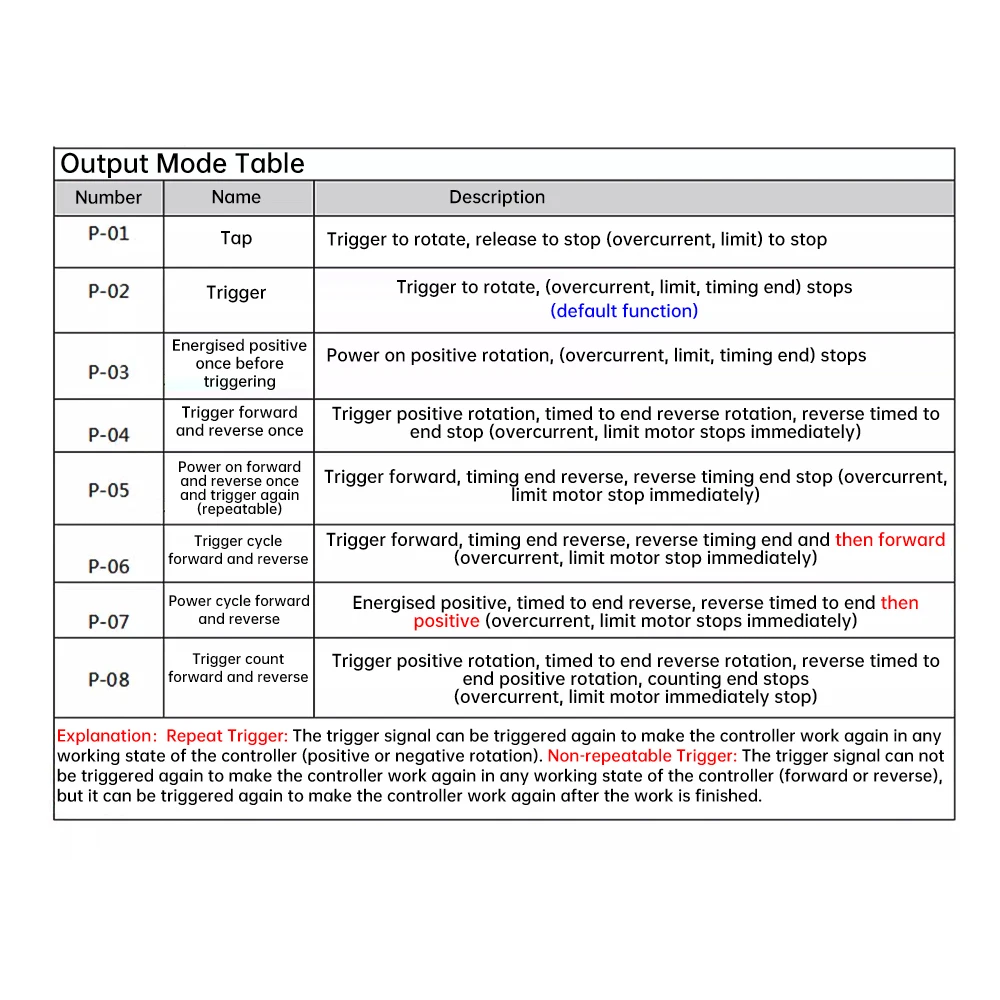

설정 2: 디스플레이 (P-XX), 플러스 또는 마이너스 버튼을 짧게 눌러 출력 모드를 선택하고, OK 버튼을 짧게 눌러 설정 2 를 입력하십시오.

설정 3: 디스플레이 (IX.XX), 플러스 또는 마이너스 버튼을 짧게 눌러 모터 보호 전류를 조정하고 OK 버튼을 짧게 눌러 설정 3 으로 들어갑니다.

설정 4: 디스플레이 (nX.XX), 플러스 또는 마이너스 버튼을 짧게 눌러 모터 앞으로 시간을 조정하고 OK 버튼을 짧게 눌러 설정 4 로 들어갑니다.

설정 5: 디스플레이 (FX.XX), 플러스 또는 마이너스 버튼을 짧게 눌러 모터 반전 시간을 조정하고 OK 버튼을 짧게 눌러 설정 5 로 들어갑니다.

6 설정: 디스플레이 (LX.XX), 더하기 또는 빼기 버튼을 짧게 눌러 값을 조정하십시오 (설정 비트를 순환하려면 메뉴 버튼을 짧게 누르십시오).

설정 저장: 표시 (rXXX), 더하기 또는 빼기 버튼을 짧게 눌러 값을 조정하고 확인 버튼을 짧게 눌러 설정을 저장하십시오. (참고: 더하기 및 빼기 버튼을 길게 눌러 값을 빠르게 더하고 뺍니다.)

II. 보조 설정 (중요)

1. 모듈의 전원이 켜지고 현재 모드 (P-XX) 를 표시하는 대기 상태로 들어갑니다. 신호가 트리거되면 작동 상태로 들어가고 카운트 다운을 표시합니다. 작업 상태에서 OK 버튼을 짧게 눌러 일시 중지하고 다시 짧게 눌러 시작하십시오.

2. 1 상태에서 1S 의 메뉴 키를 길게 눌러 설정 0 을 입력하고 더하기 버튼과 빼기 버튼을 짧게 눌러 공장 설정을 복원할지 여부를 조정합니다. OK 버튼을 눌러 저장하면 모듈이 다시 시작됩니다.

3. 1 상태에서 OK 버튼을 길게 눌러 디스플레이 d-0F 끈 다음 OK 버튼을 길게 눌러 디스플레이 d-on을 켭니다 (디스플레이를 끄도록 설정, 다시 전원을 켜면 자동으로 60S 가 지연되어 디스플레이가 꺼집니다. 어떤 버튼으로 깨우십시오)

4. 설정 상태에서 120 초 안에 작동하지 않고 설정 인터페이스를 종료하십시오.

패키지 목록

모터 컨트롤러 * 1
