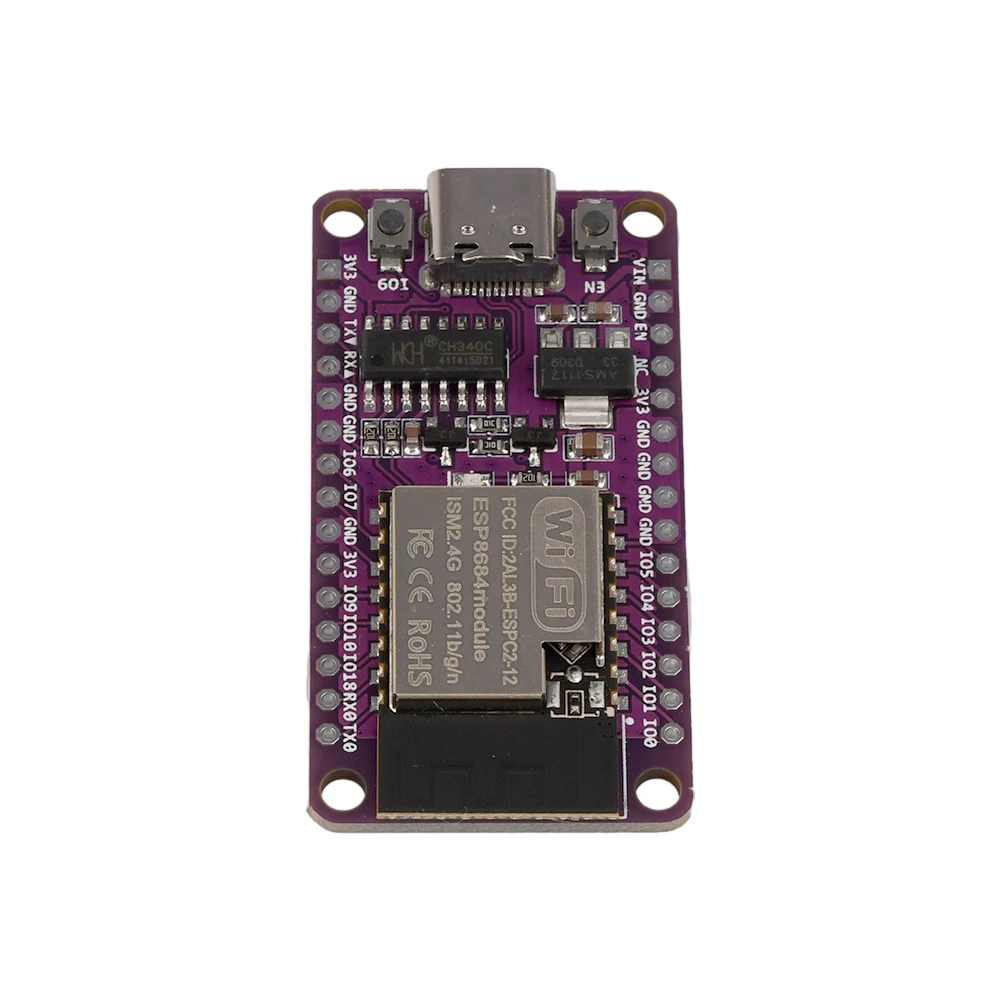

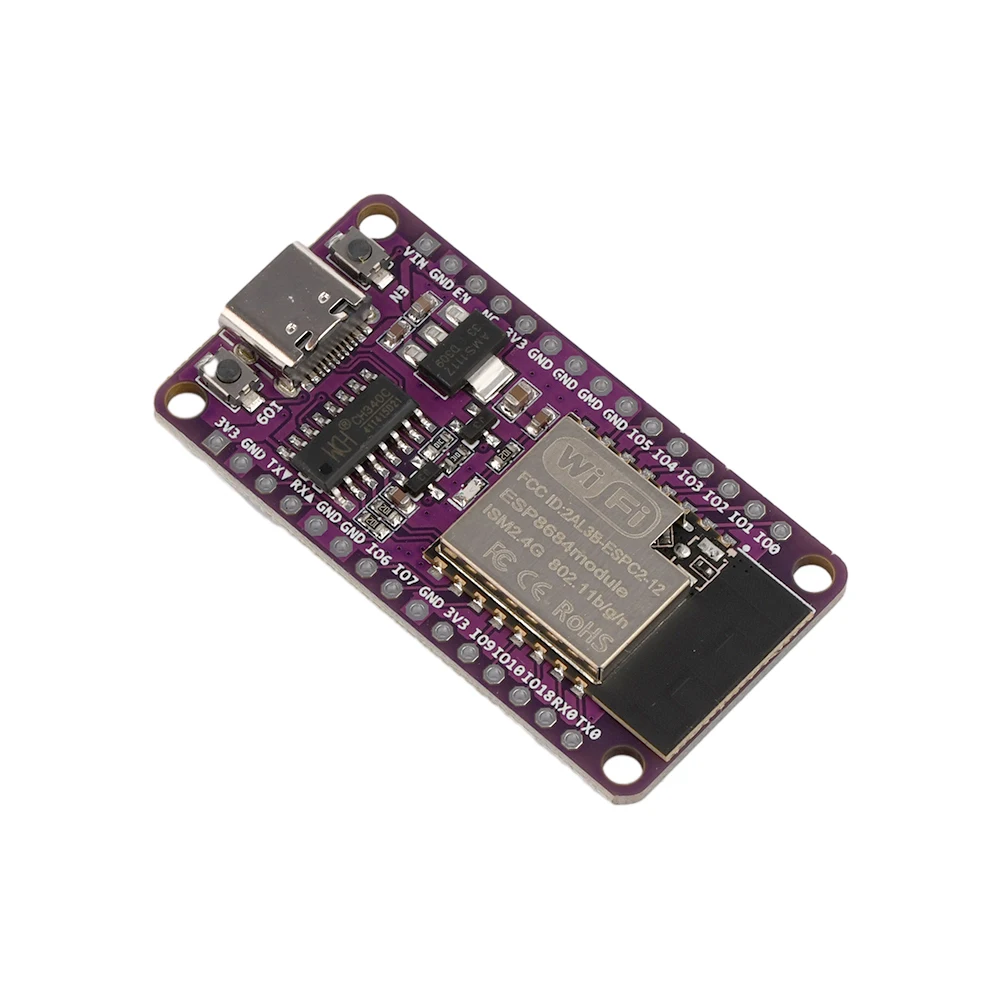

특징:

1. ESPC2-12 모듈은 강력한 기능을 갖춘 범용 WIFI 및 저전력 블루투스 듀얼 모드 모듈 인 ESP8684 칩을 채택합니다.

2. 이 모듈은 온보드 안테나와 외부 안테나를 채택하며 4MB SPI FLASH가 장착되어 있습니다.

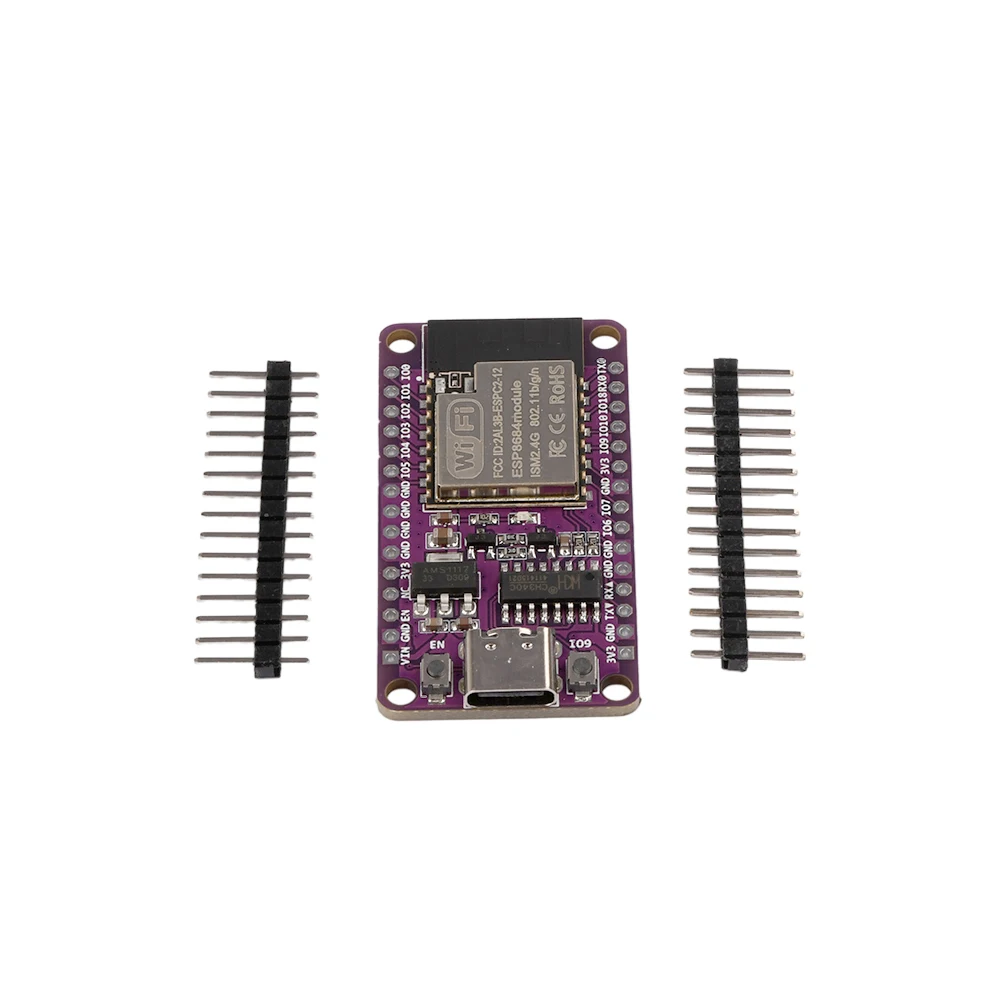

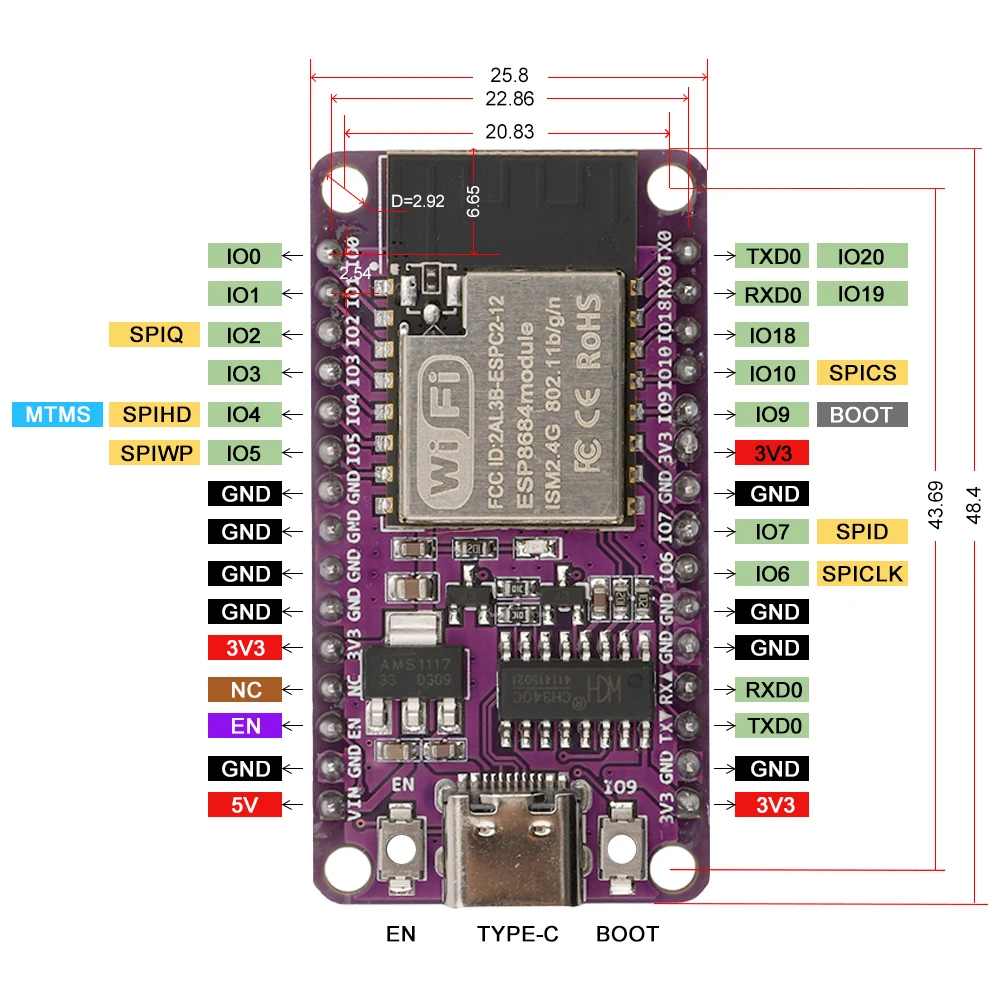

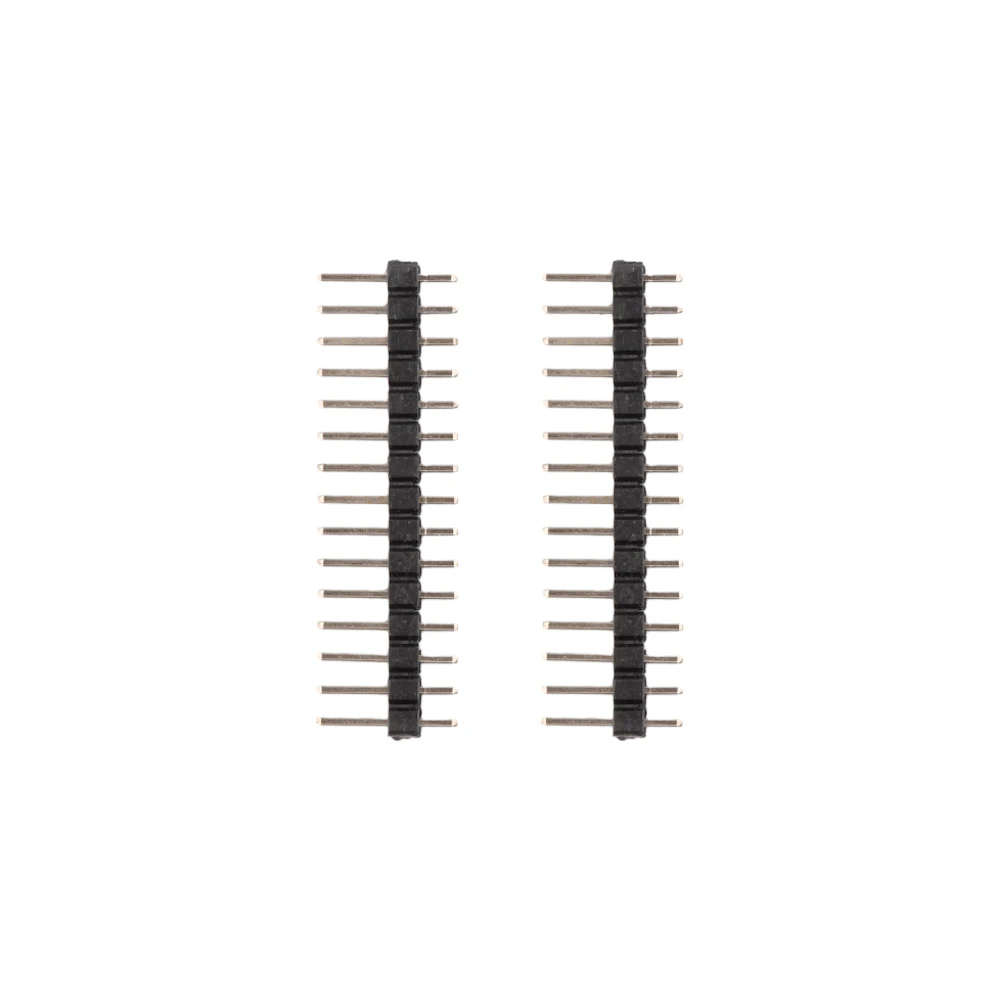

3. 핀 커넥터 (행 핀), 사용 가능한 모든 GPIO 핀이 개발 보드의 행 핀으로 연결되었습니다.

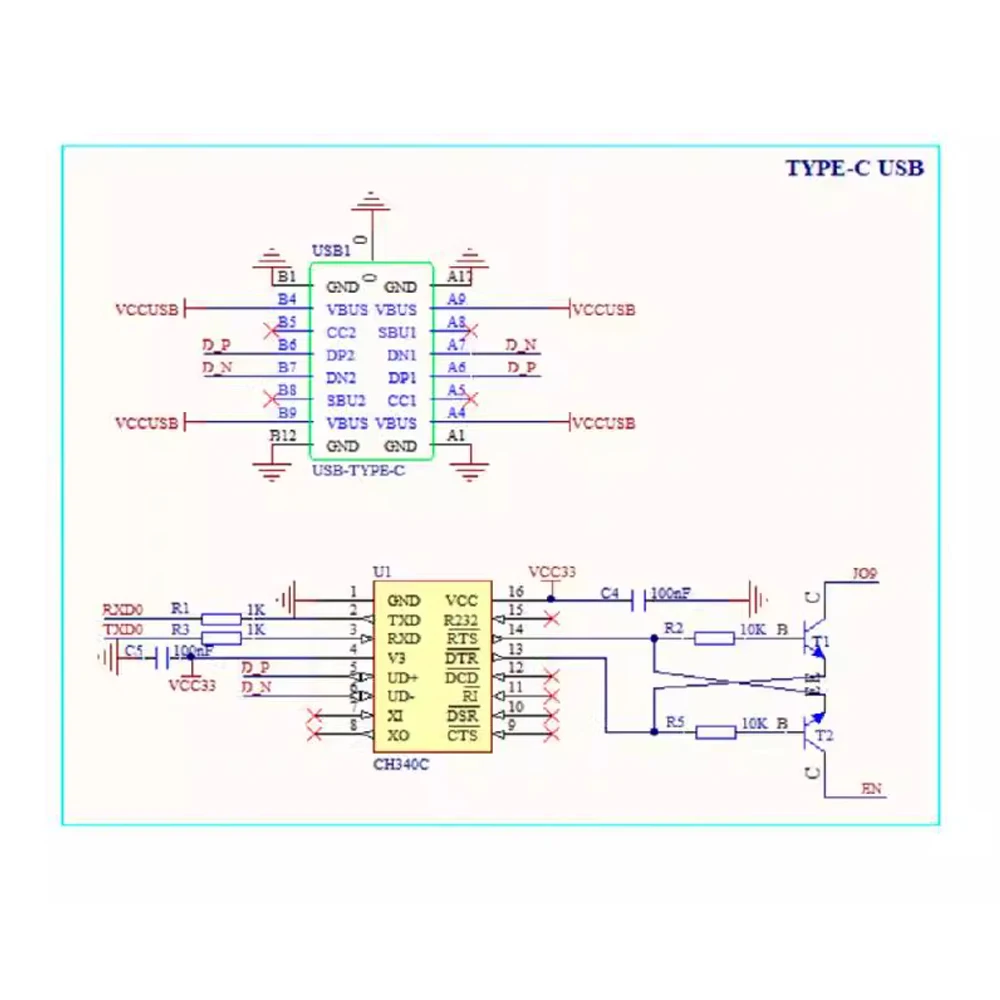

4. 주류 유형-c uSB 인터페이스는 개발 보드의 전원 공급 장치 또는 PC와 ESP8684 칩 간의 통신 인터페이스로 사용할 수 있습니다.

5. USB에서 UART 브릿지, 단일 칩 USB에서 UART 브릿지로 최대 3 Mbps 의 전송 속도를 제공합니다.

6.ESPC2-12 은 ESP8684 를 기반으로 설계되었으며 RISC-V 32 비트 싱글 코어 프로세서를 갖춘 매우 저전력 SoC입니다. IEEE 802.11b/g/n (2.4 GHz WiFi) 및 BT 5 (BLE) 모듈을 지원합니다.

매개 변수:

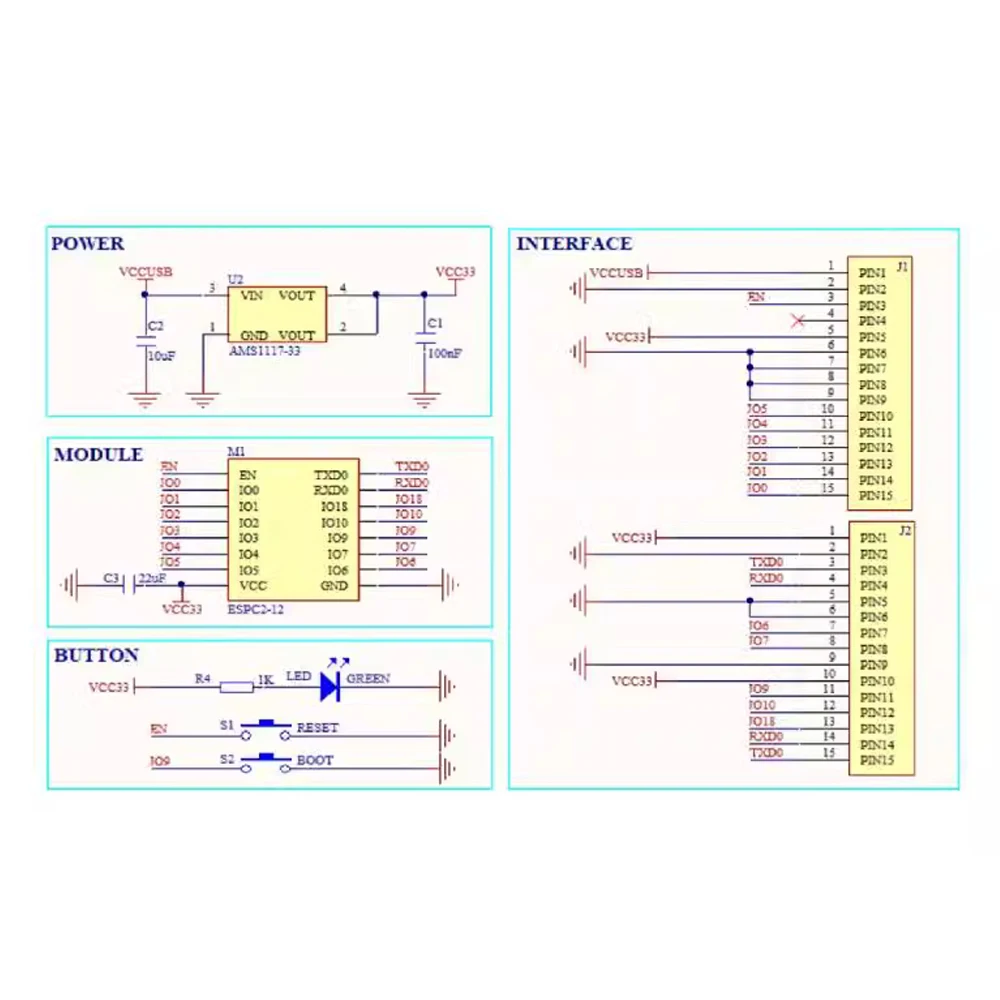

전력 변환기, 5V ~ 3.3V LDO

입력 5V

출력 3.3 V

개발 보드가 USB 전원 공급 장치에 연결되면 켜지는 5V 전원 표시등이 켜집니다.

재설정 버튼 재설정 버튼

부팅 키 다운로드 버튼을 누른 상태에서 부팅 키를 누른 상태에서 재설정 키를 눌러 "펌웨어 다운로드" 모드로 들어간 다음 직렬 포트를 통해 펌웨어를 다운로드하십시오.

와이프:

IEEE 802.11 b/g/n 프로토콜 지원

2.4 GHz 주파수 대역에서 20 MHz 대역폭 지원

BT 5 지원 블루투스 저전력 블루투스 서브 시스템

CPU 및 스토리지

최대 120 MHz 메인 주파수의 32 비트 RISC-V 싱글 코어 프로세서

내장 272 KB SRAM (그 중 16 KB 는 캐시 전용입니다)

576 KB ROM 저장 공간

주파수 2.4G ~ 2.5G (2412M ~ 2484M)

전송 전력:

802.11b:+ 20.5 dBm

802.11g:+ 19 dBm

802.11n:+ 18 dBm

수신기 감도:

802.11b: -90 dBm (11Mbps)

802.11g: -77 dBm (54Mbps)

802.11n: -74 dBm (MCS7)

EVM:

-802.11b 에서 25dB 및 21dBm 에서 11Mbps

-802.11n 에서 27dB 및 19dBm 에서 54Mbps

-29dB@802.11n HT20, MCS7@18.5dBm

안테나 PCB 안테나: BLE RF 전력 제어 범위-27 ~ 20dBm

하드웨어:

CPU 32 비트 RISC CPU

UART/SDIO/SPI/I2C/GPIO/PWM 인터페이스

작동 전압 3.0V ~ 3.6V

작동 온도-40 ° C ~ 105 ° C

환경 온도-40 ° C ~ 105 ° C

소프트웨어

Wi-Fi 작업 모드 STA, 소프트 AP 및 스니퍼 모드

안전 모드 WPS/WEP/WPA/WPA2/WPA3

업데이트 펌웨어 UART 다운로드

소프트웨어 개발 SDK

네트워크 프로토콜 IPv4, TCP/UDP/HTTP/FTP/MQT

고급 주변 장치 인터페이스 및 센서

13 × GPI0 포트

디지털 인터페이스:

3 × SPL

2 × UART

하나의 × I2C 호스트

최대 6 개의 채널을 갖춘 LED PWM 컨트롤러

1 개의 수신 채널과 1 개의 송신 채널을 갖는 일반 DMA (DMA) 컨트롤러

신청:

직렬 투명 전송;

Wi Fi 탐지기;

지능형 전원 플러그/지능형 LED 조명;

메쉬 네트워크;

센서 네트워크;

OTT 장비;

무선 포지셔닝 시스템 비콘;

산업용 필드 버스;

패키지 포함 사항

1X 개발 보드
