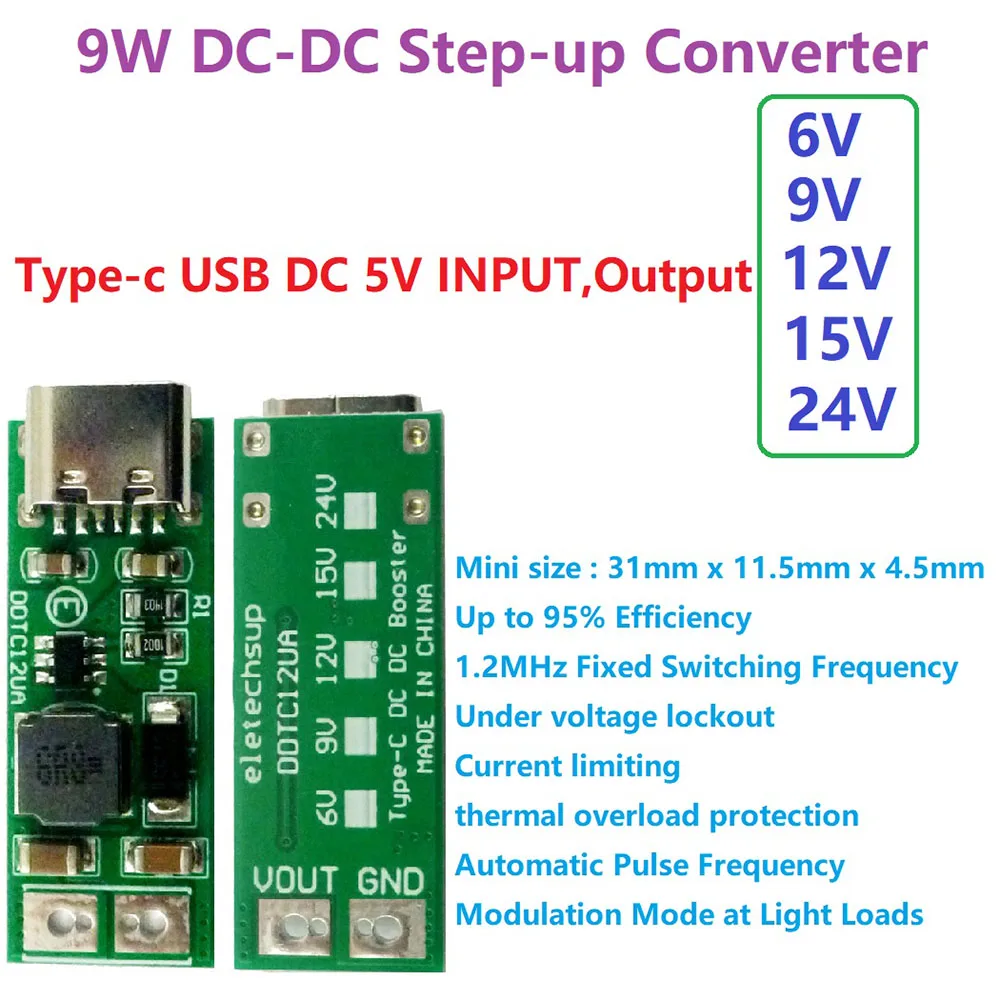

Specification:
DC DC boost converter module operating frequency 1.2MHZ.
Up to 95% efficiency (typically 84%-92%)
Quiescent current (PFM): 100uA.
Quiescent current (PWM): 1.6mA
Light load automatic pulse frequency modulation mode
Undervoltage Lockout, Current Limit, Thermal Overload Protection
Operating temperature range: -40~+85 degrees Celsius
Storage temperature range: -65~+150 degrees Celsius
Dimensions: 31mm x 11.5mm x 4.5mm
Weight: 2g

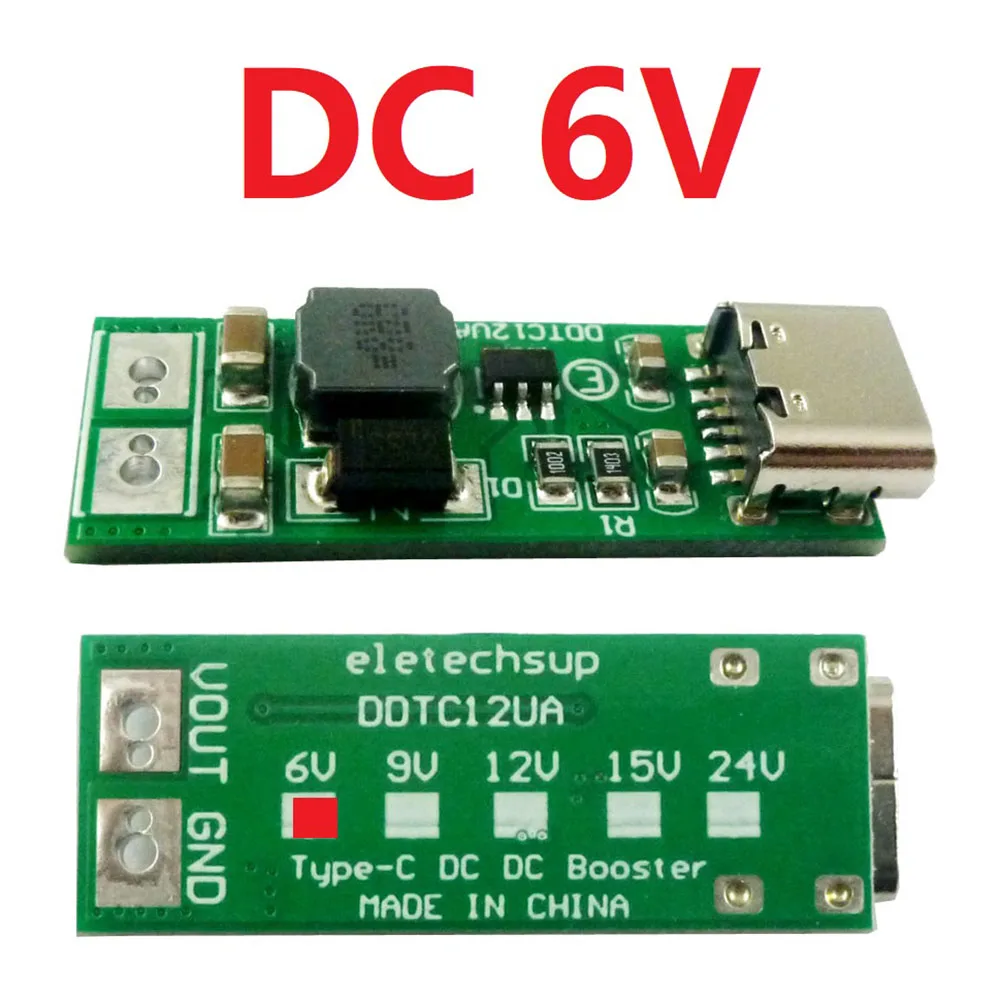

Output 6V:
Input voltage DC 4.5 ~ 5.5V, output DC 6Vᄆ3%
Maximum output: 6V/1500MA
Input DC 5V 1.32A, output 6V 1.00A;
Input DC 5V 1.63A, output 6V 1.20A;
Input DC 5V 2.00A, output 6V 1.50A;

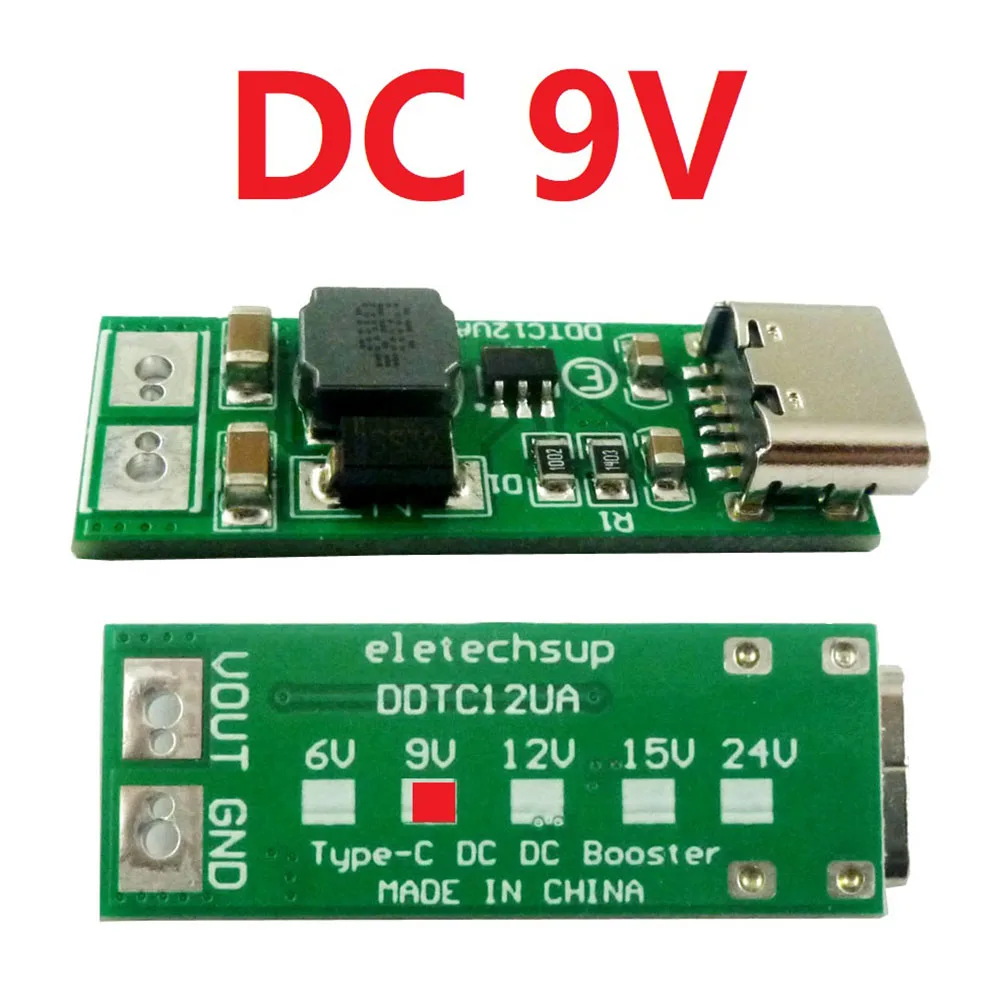

Output 9V:
Input voltage DC 4.5 ~ 5.5V, output DC 9Vᄆ3%
Maximum output: 9V/1000MA (see the table below for details)
Input DC 5V 1.00A, output 9V 0.52A;
Input DC 5V 1.50A, output 9V 0.76A;
Input DC 5V 2.00A, output 9V 1.00A;

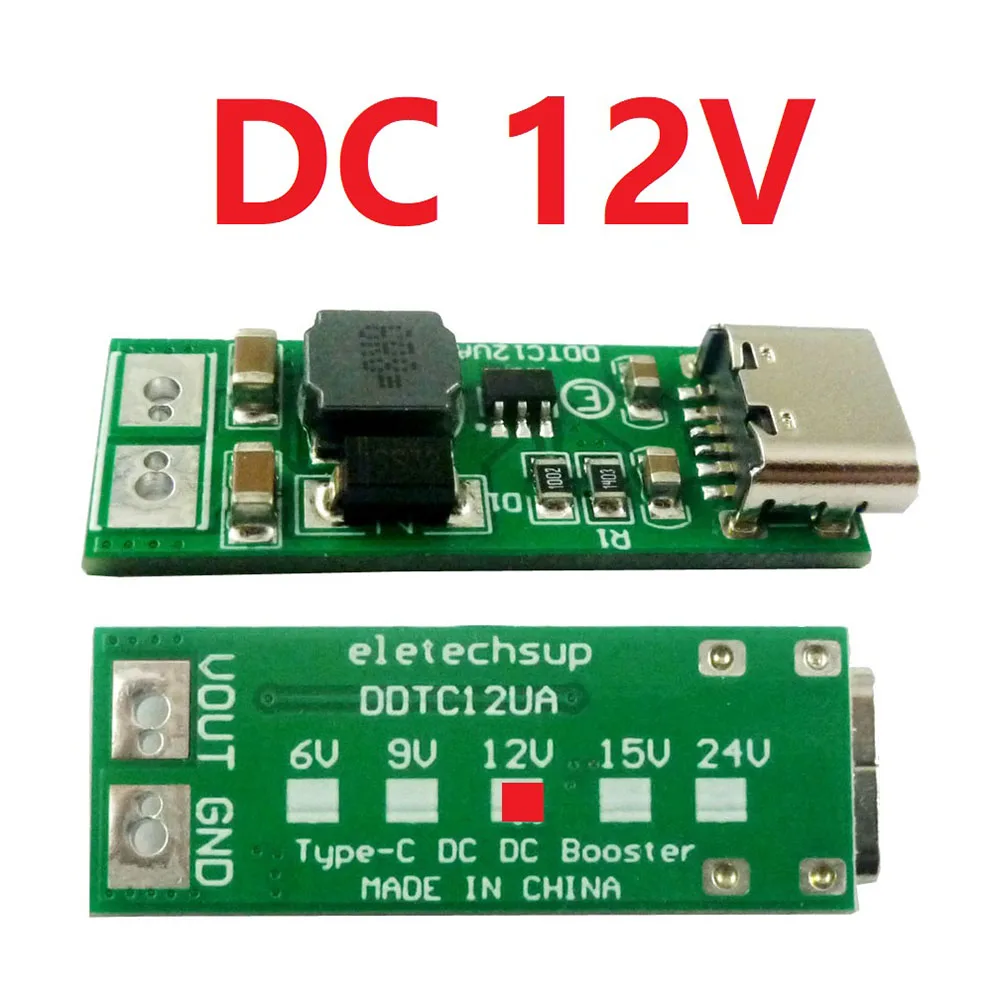

Output 12V:
Input voltage DC 4.5 ~ 5.5V, output DC 12Vᄆ3%
Maximum output: 12V/750MA (see the table below for details)
Input DC 5V 1.00A, output 12V 0.39A;
Input DC 5V 1.50A, output 12V 0.57A;
Input DC 5V 2.00A, output 12V 0.75A;

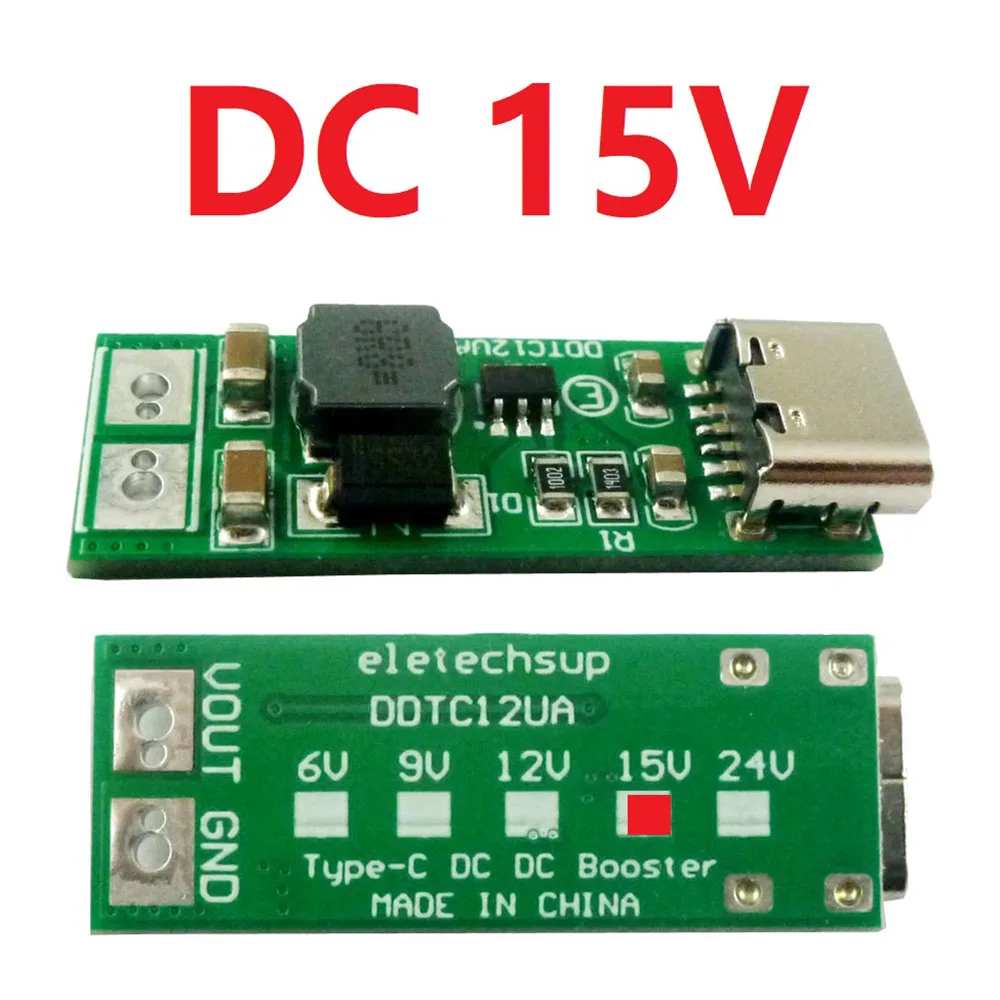

Output 15V:
Input voltage DC 4.5 ~ 5.5V, output DC 15Vᄆ3%
Maximum output: 15V/600MA (see the table below for details)
Input DC 5V 1.00A, output 15V 0.31A;
Input DC 5V 1.50A, output 15V 0.45A;
Input DC 5V 2.00A, output 15V 0.60A;

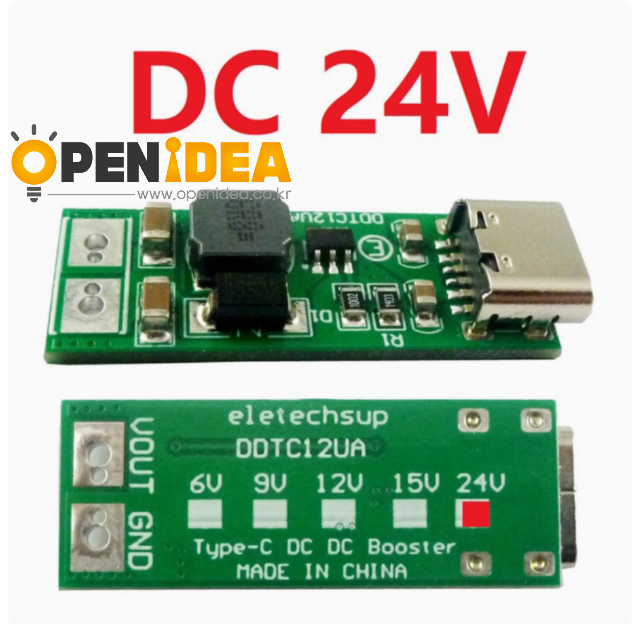

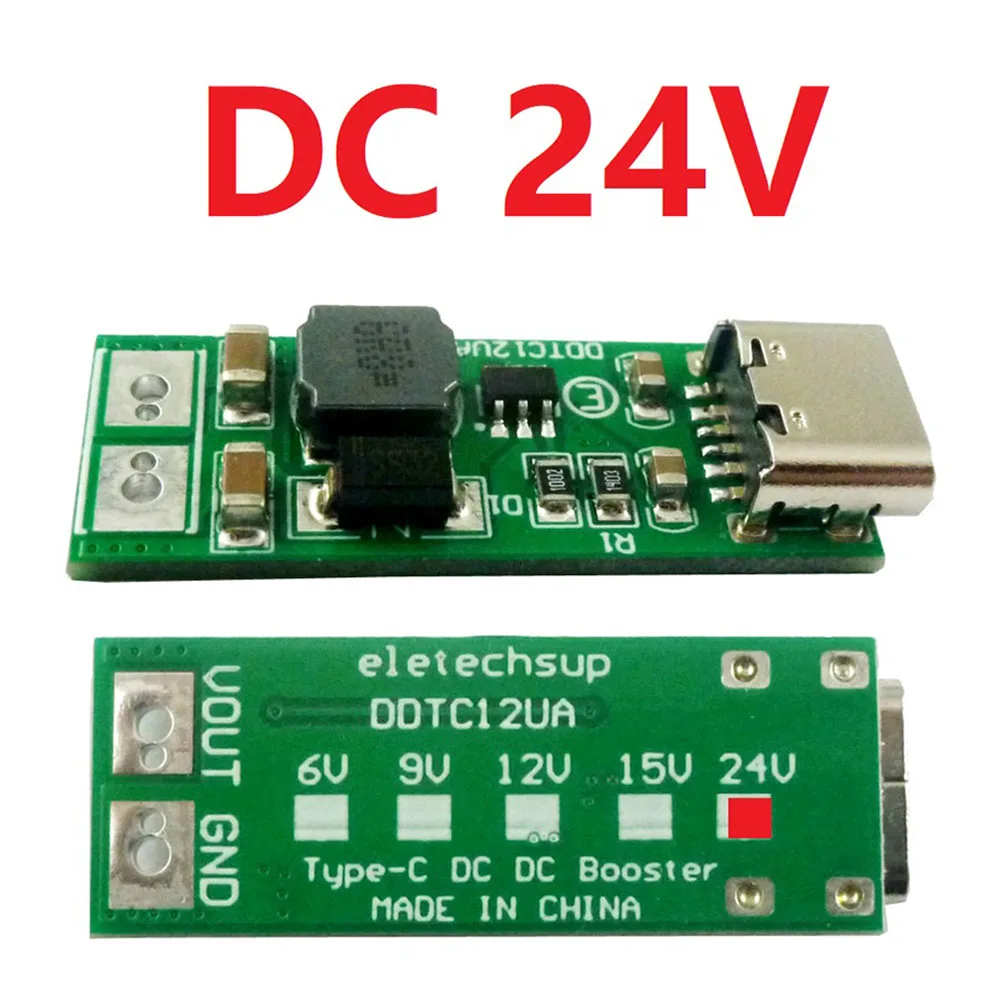

Output 24V:
Input voltage DC 4.5~5.5V, output DC 24Vᄆ3%
Maximum output: 24V/300MA (see the table below for details)
Input DC 5V 1.00A, output 24V 0.19A;
Input DC 5V 1.50A, output 24V 0.27A;
Input DC 5V 1.60A, output 24V 0.30A;
Application
battery powered equipment
Instrumentation, multimeter

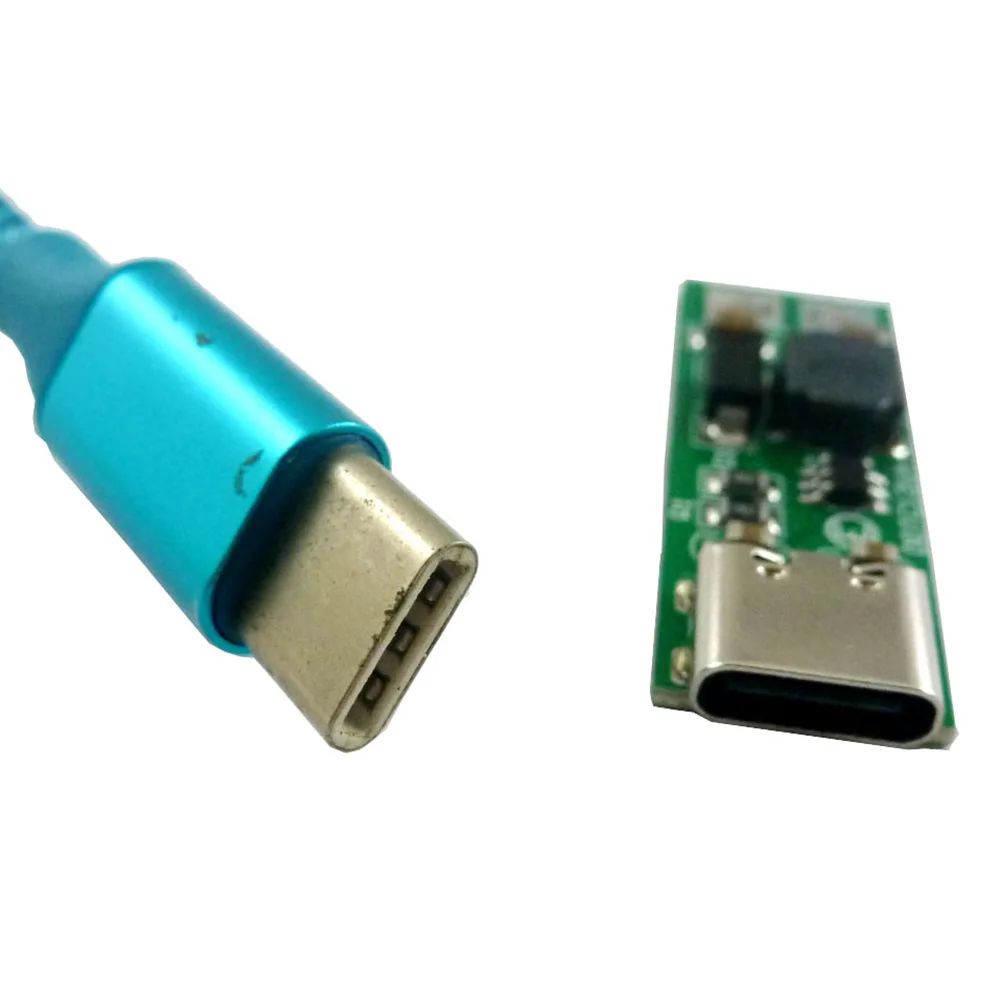

Type-c USB device
Small power motor
PTZ Camera Webcam
Web video camera
toy car and boat
model airplane
power Bank
LED motor
WIFI router
PLC RS485 device
Package includes:
1*Boost Converter
