특징:

1.넓은 출력 주파수 범위(35MHz-4400MHz)로 USB 전원 공급 장치를 지원하여 다양한 애플리케이션 시나리오를 충족합니다.

2.장비의 AC 채널의 주파수 진폭 특성을 테스트하는 데 편리한 간단한 RF 신호 발생기가 내장되어 있습니다.

3.키보드 디자인은 사용자 친화적이며 정밀한 주파수 조정 및 방출 제어를 지원하는 15개의 기능 키가 있습니다.

4.주파수 출력을 빠르고 미세하게 조정할 수 있도록 4가지 단계 모드(1K/10K/100K/1M)를 제공합니다.

5.저전력 설계, 대기 전류 25mA 미만, 장기간 사용 및 휴대용에 적합

응용 프로그램.

매개변수:

전원 공급 장치 인터페이스: Type-C

전원 전압: DC 4.5V-5.5V

대기 전류:< 25mA

방출 전류:< 150mA

출력 임피던스: 50옴

출력 주파수 범위: 35MHz-4400MHz

출력 단계: 1KHz-8KHz

출력: SMA 표준 인터페이스 내부 구멍

출력 전력:- 1dBm(W) @ 150MHz(테스트 전력의 절대값) 약 1mW

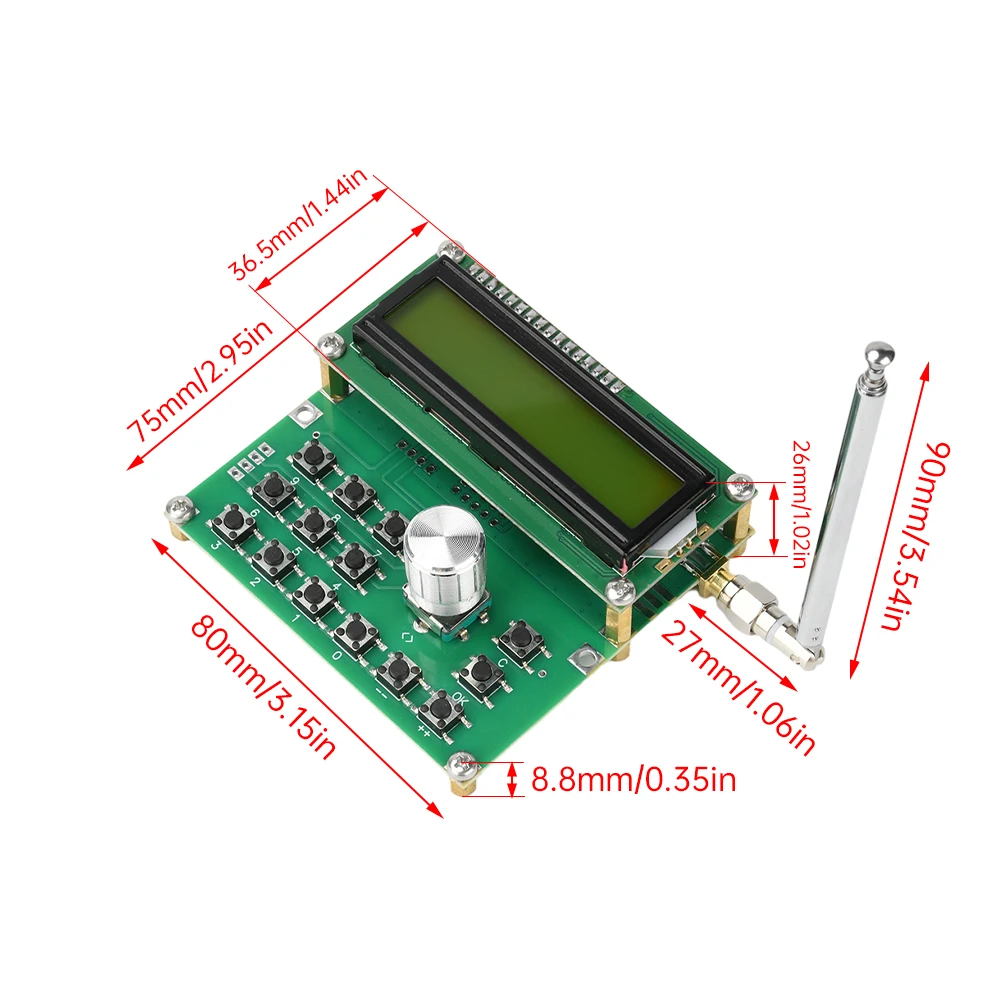

크기: 80mm * 75mm * 30mm (인터페이스 제외)

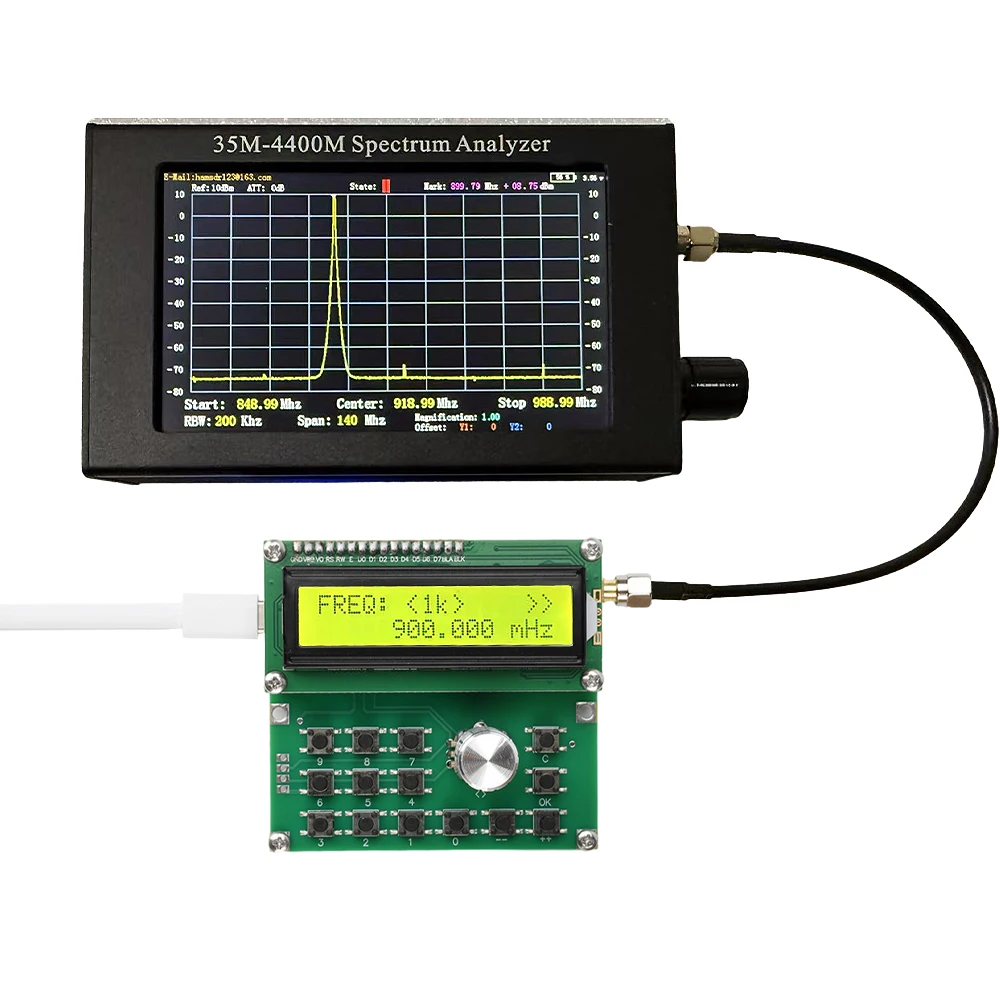

기능: 이 제품은 테스트 대상 장치의 AC 채널에 신호 소스를 제공하고 AC 채널의 주파수 진폭 특성을 분석하는 간단한 RF 신호 발생기입니다.측정 장비의 임피던스에 주의하십시오.

세부사항 소개:

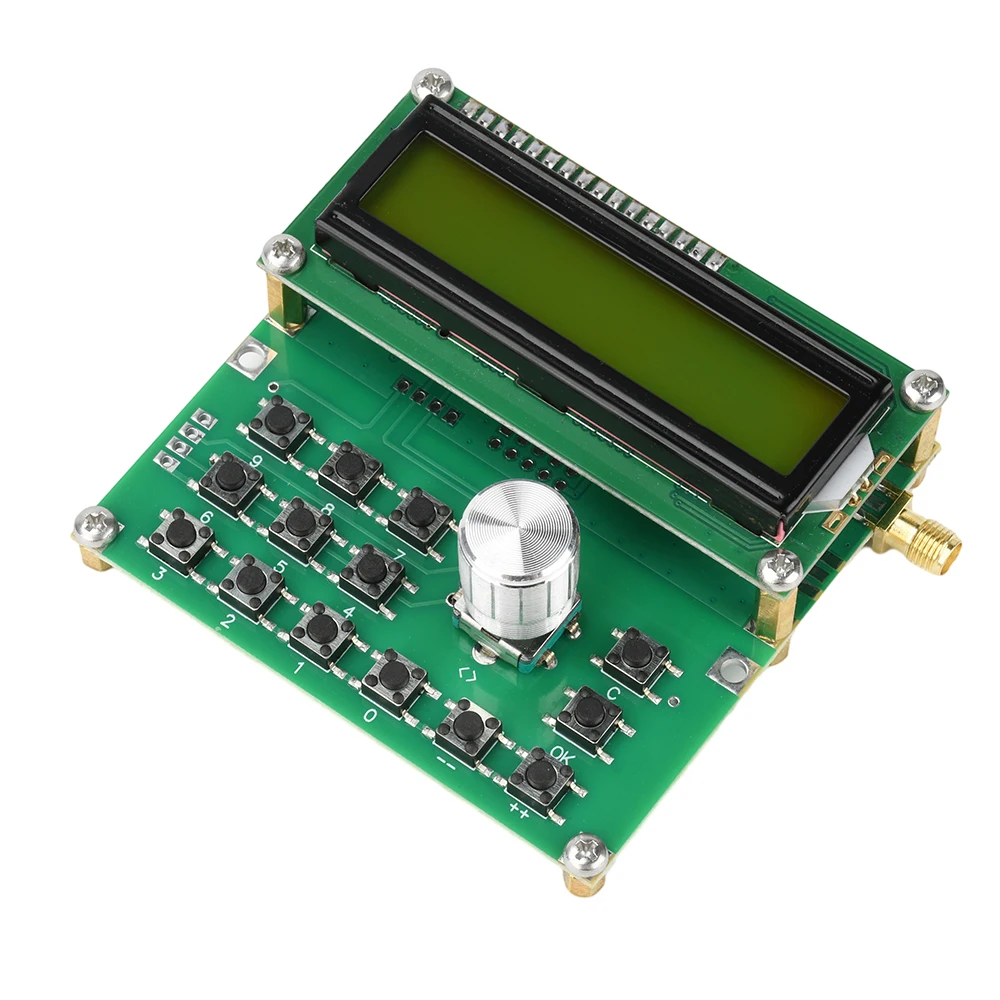

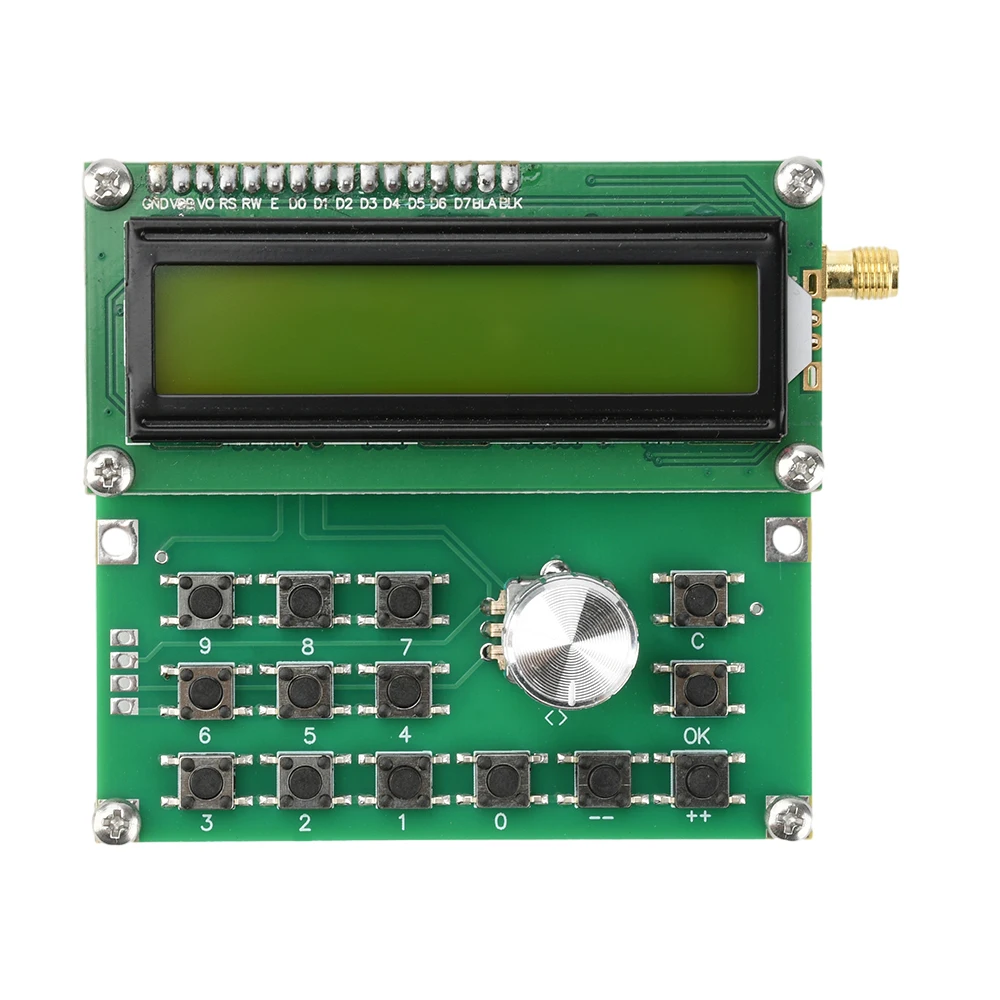

이 제품의 작동 키보드에는 15개의 ppt 키, 0-9 숫자 키, 사용 빈도를 조정하는 10개의 "++" 및 "-" 키가 있으며 방출 출력 동작도 생성합니다."++" 또는 "-" 키를 짧게 누르면 원래 주파수 출력에 1kHz 또는 음수 1kHz가 추가됩니다."++" 또는 "-" 키를 1초 이상 누르면 연속 또는 연속 빼기 스캔 모드가 됩니다.35kHz에서 138MHz로 스텝할 때 1kHz; 138MHz는 138kHz입니다.단계는 ~550MHz에서는 10kHz, 550MHz~4000MHz에서는 100kHz입니다.스캔을 종료하려면 "++", "-" 또는 "OK" 버튼을 누르기만 하면 됩니다.'OK' 버튼은 출력 제어 버튼입니다.전송을 중지하려면 다시 누르십시오."++" 또는 "-"로 인한 방출 동작은 전송을 종료하려면 "확인"을 두 번 눌러야 하며 제품 오른쪽 상단에 ">>"가 표시됩니다.출력 방출 동작이 발생하면 "C" 키는 0 주파수로 전송을 종료합니다.

계단 < > 키는 쉬운 조정을 위해 연속 덧셈 및 뺄셈 스캐닝 모드에 사용되며 주기적으로 "1K", "10K", "100K", "1M" 단계를 선택합니다.

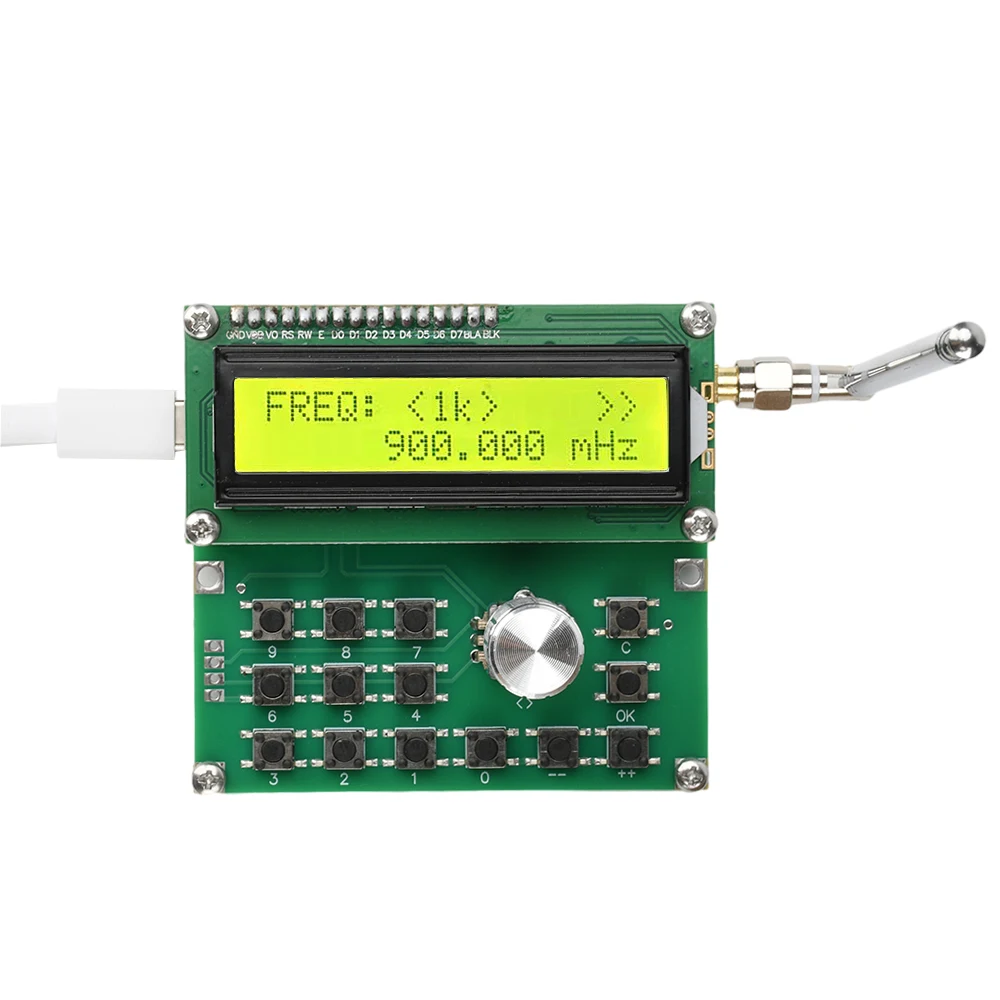

"<>" 버튼을 누르면 전원을 켤 때 기본적으로 새로운 기본 LCD1602가 <1k> 단계 표시로 설정됩니다.4가지 유형의 단계 상태를 루프 내에서 실행할 수 있습니다.

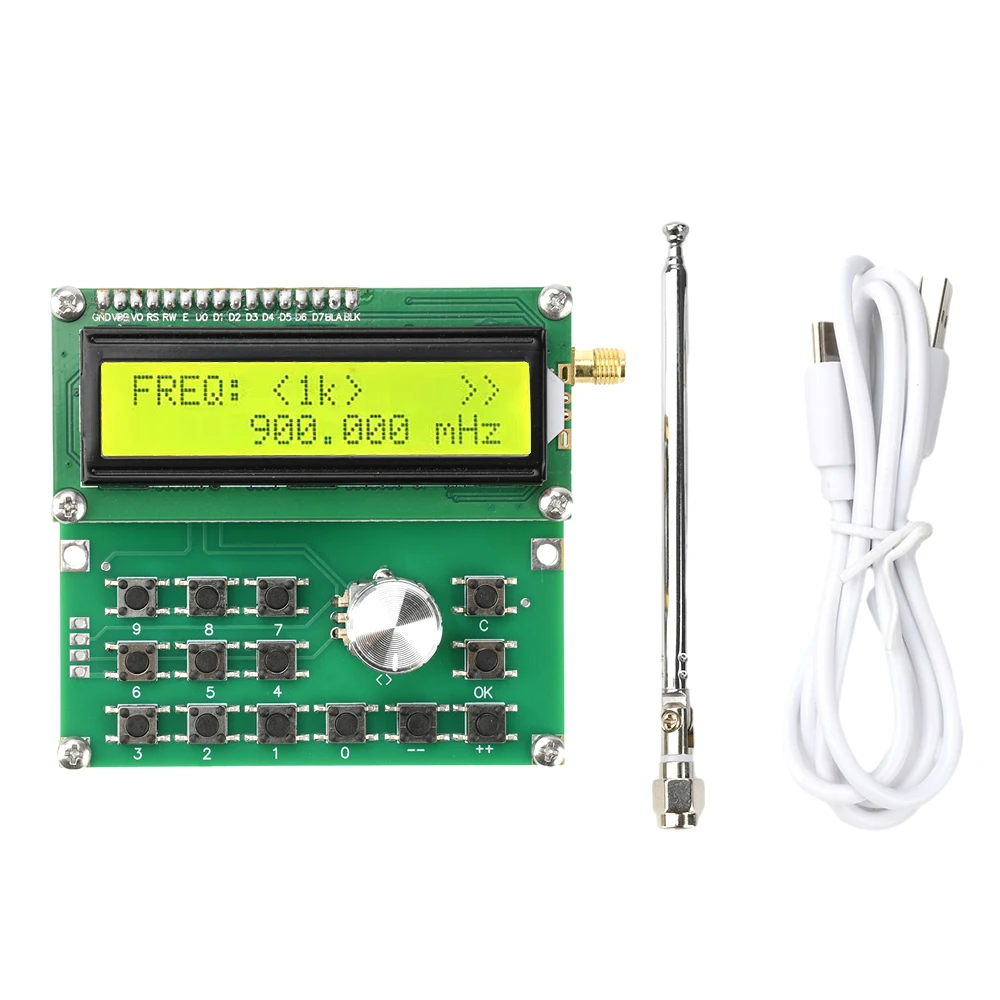

패키지 포함:

1X 모듈

1X 전원 코드

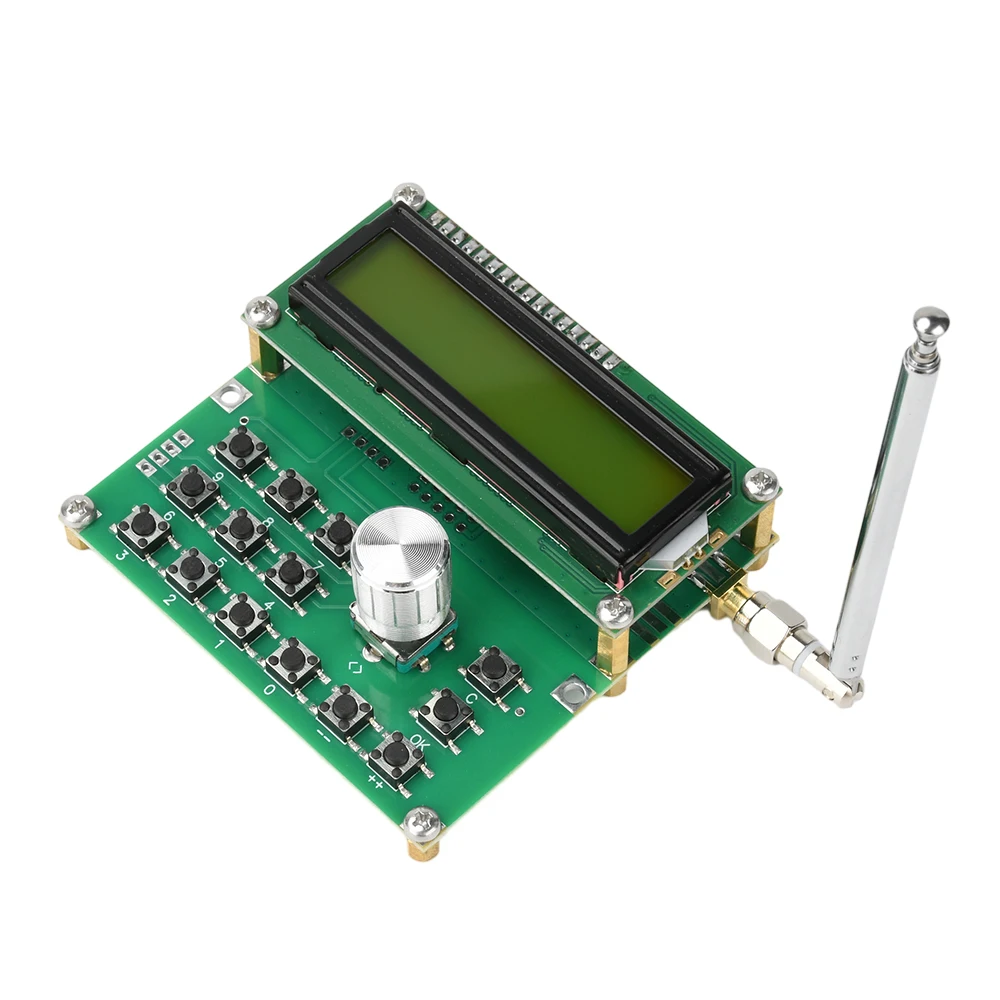

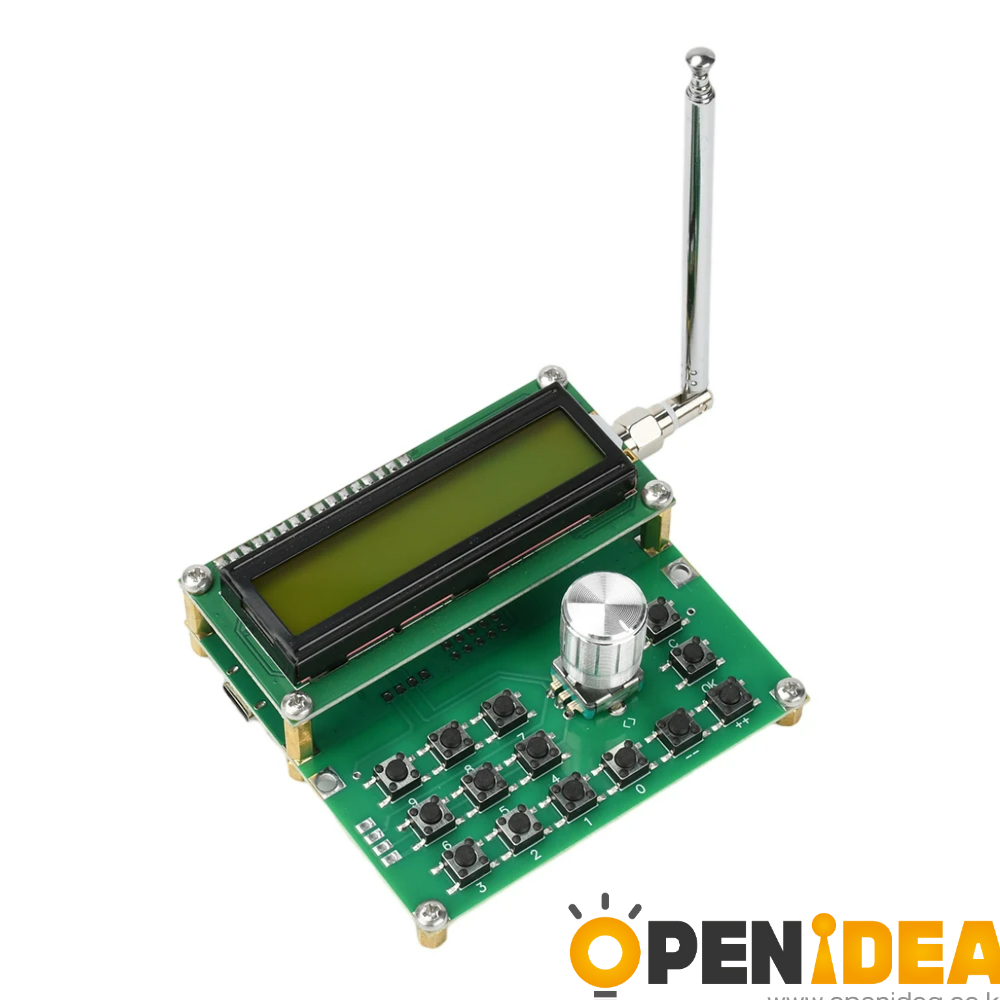

1X 안테나
