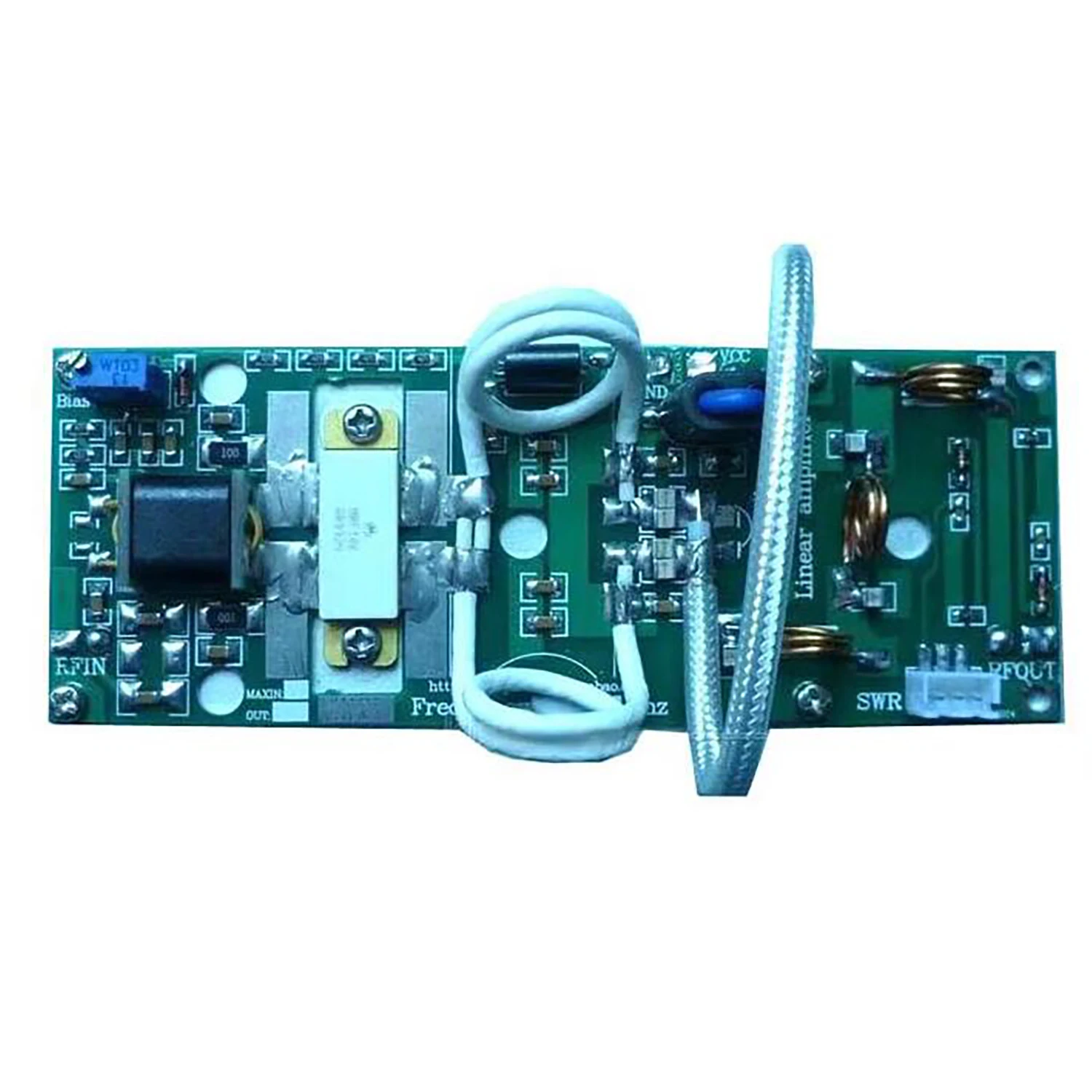

100W FM VHF RF 전력 증폭기판 80 170Mhz DIY MRF9120 트랜지스터 f 라디오 무전기 송신기 통신 [ZTF113-071]
  • 100W FM VHF RF 전력 증폭기판 80 170Mhz DIY MRF9120 트랜지스터 f 라디오 무전기 송신기 통신 [ZTF113-071]
  • 100W FM VHF RF 전력 증폭기판 80 170Mhz DIY MRF9120 트랜지스터 f 라디오 무전기 송신기 통신 [ZTF113-071]

100W FM VHF RF 전력 증폭기판 80 170Mhz DIY MRF9120 트랜지스터 f 라디오 무전기 송신기 통신 [ZTF113-071]

4.0 0리뷰
84,000 원
구매혜택:         적립 마일리지 : +84원 (상품 : 84원)
자체상품코드:  ZTF113-071
브랜드:      OPENIDEA
수량:
1~2일 (재고 소진시 약 1주일 소요될 수 있습니다.)
총 상품금액(VAT 포함):   84,000원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
바로구매하기 장바구니
추천 상품
  • 2,800원
  • 9,600원
  • 178,000원
  • 2,000원
  • 5,600원
  • 21,000원
  • 2,800원
  • 1,900원
  • 36,000원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내


설치 지침 링크http://g4fev.atspace.com/mrf18670cm.htm

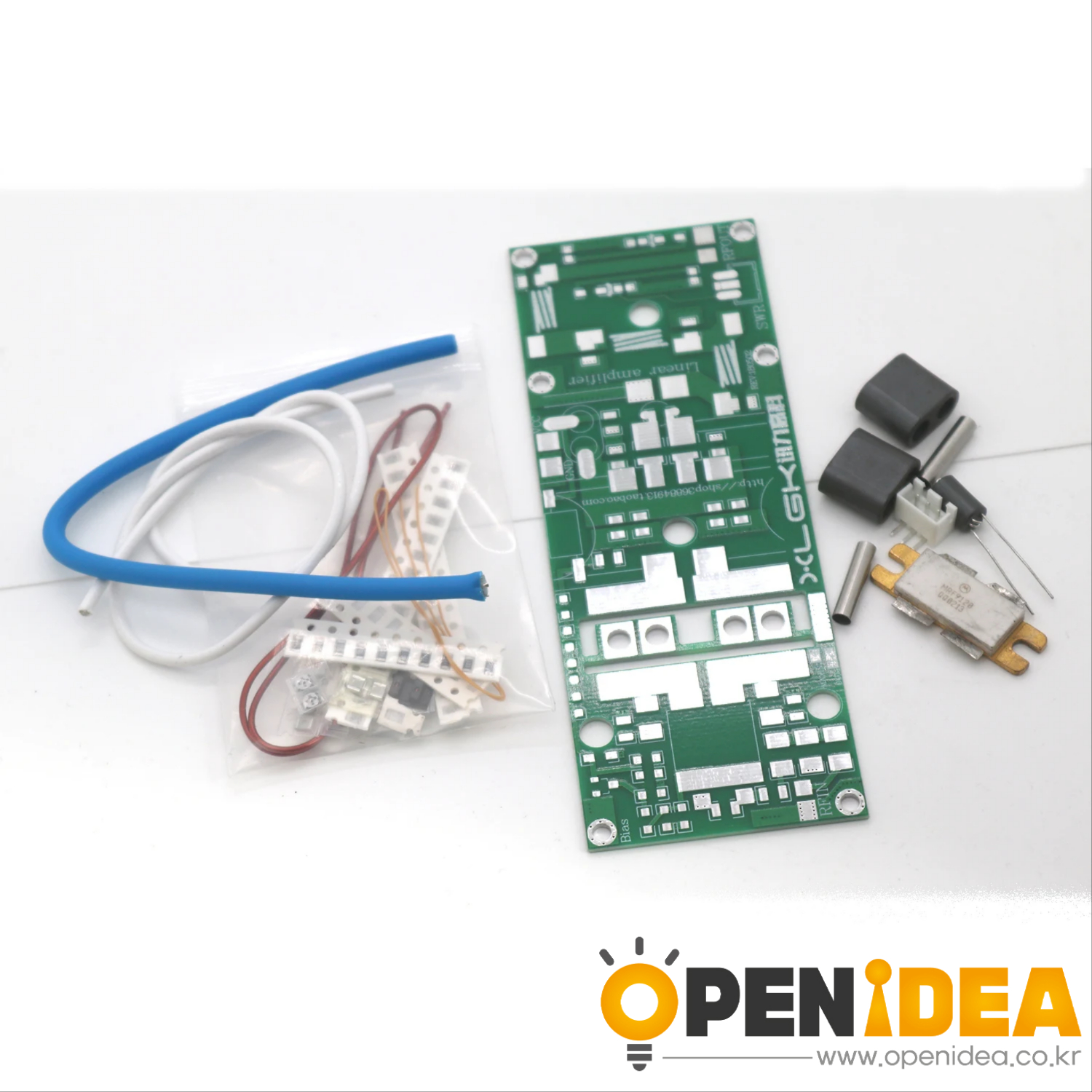

이것은 모든 부품입니다. DIY 용접 조립 설명서가 필요합니다.

http://g4fev.atspace.com/mrf186linear.htm

https://www.oselsan.net/icerik.asp?pid=391

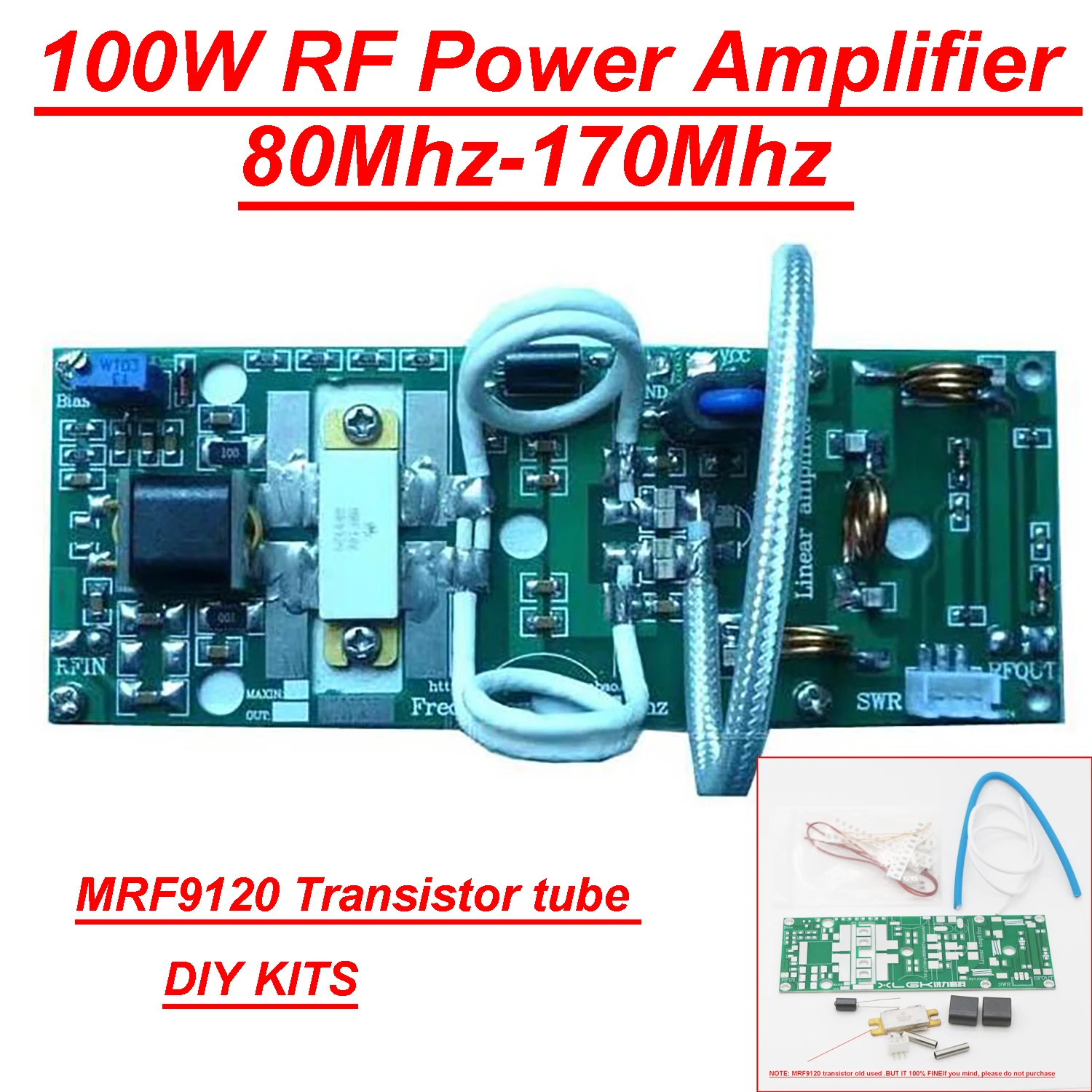

PCB 크기: 13.5CM x5cm

증폭기 출력: 80--100W


주파수 범위 80--120Mhz(입력 1--1.5W) 140--170Mhz(3--4W)


전원: DC 24--26v 전류: 5-7A


1: 설치 단계

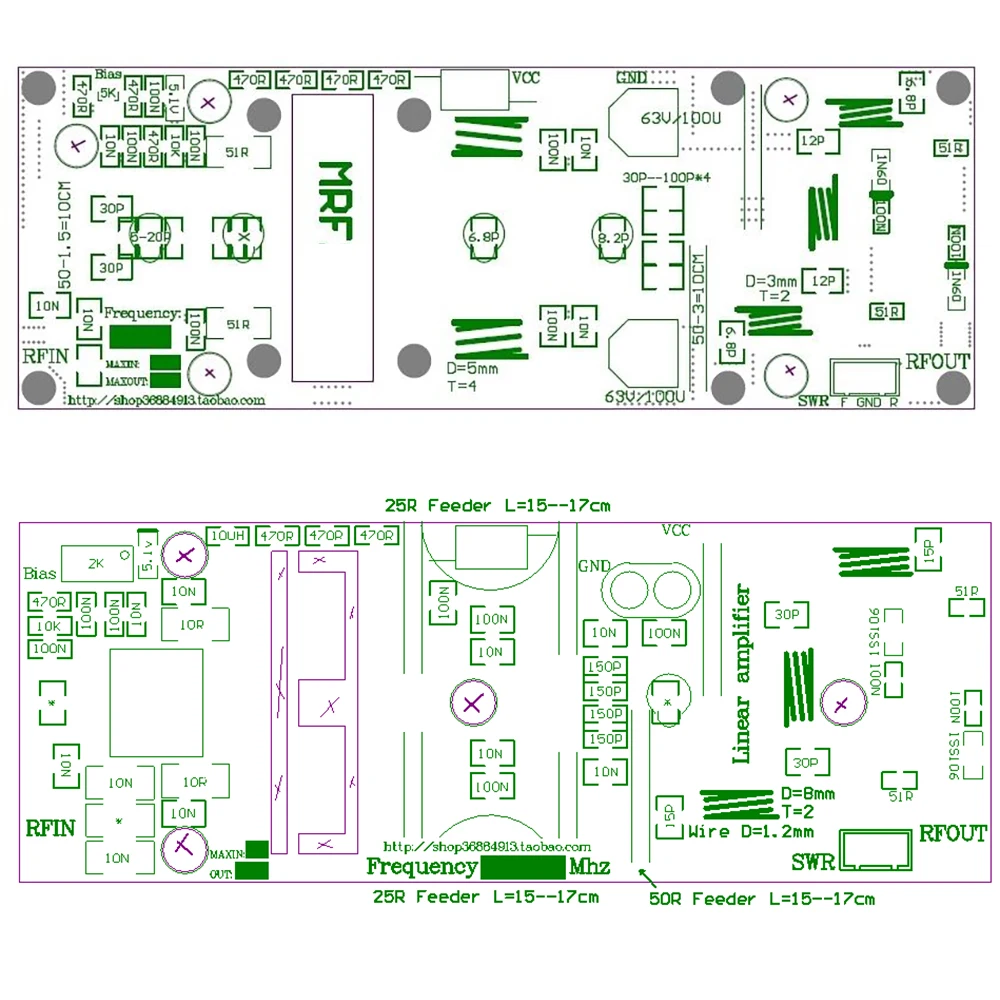

용접, 설치 도면에 따른 사진 데이터에 따르면.

2: 디버깅 단계: 용접 완료, 라디에이터 설치

먼저 MRF9120을 설치하지 마세요.

전원 공급 장치 24V를 연결하고 바이어스 전압을 3.5V로 조정한 다음 전원 공급 장치를 분리합니다.

MOS 전원 튜브 MRF9120을 설치하십시오. 전기 납땜 인두를 뽑고 폐열을 사용하여 납땜 인두 용접에 주의하여 MOS 전원 트랜지스터의 정전기 파괴를 방지하십시오.

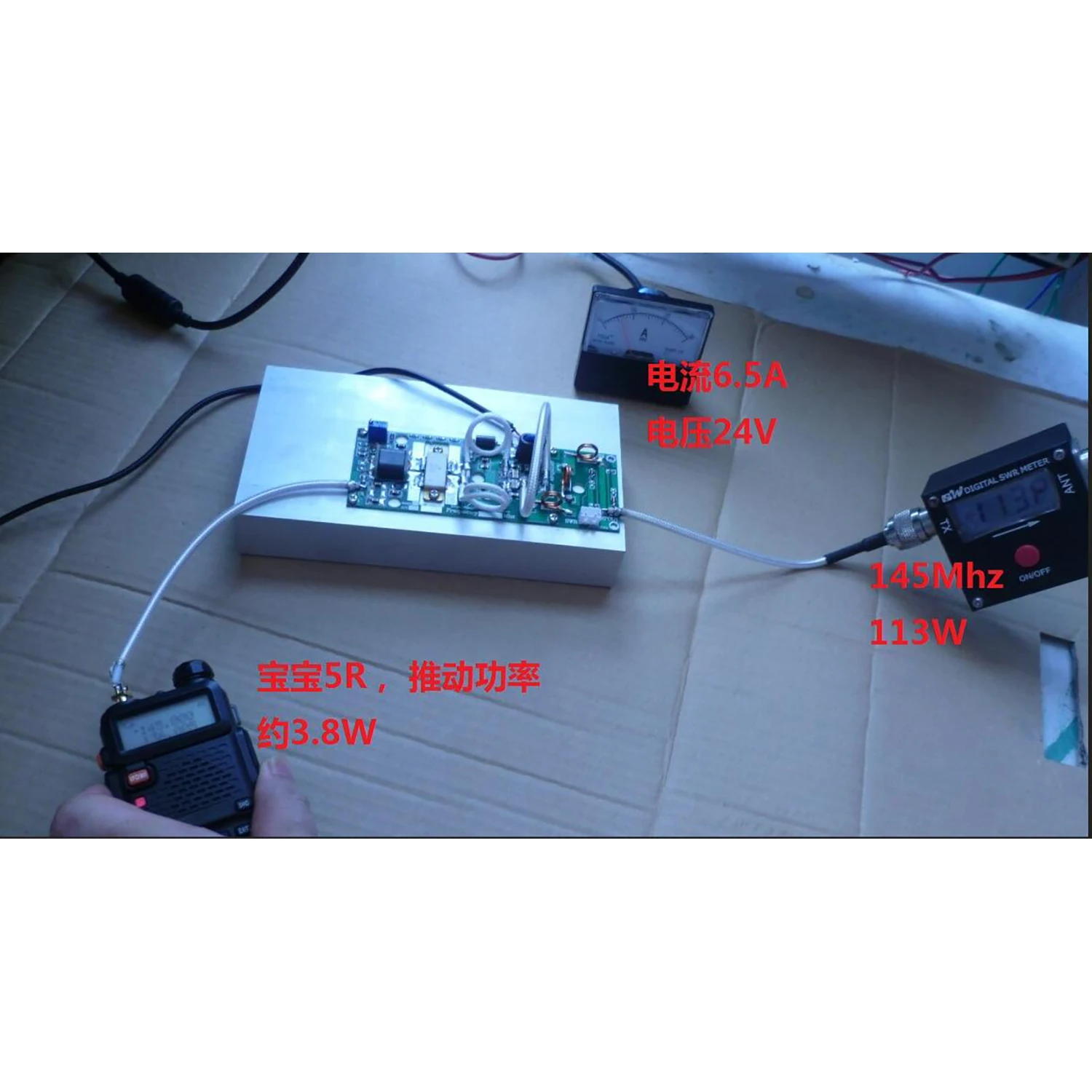

3: 전력계, 더미 로드를 연결하고 먼저 전원을 켜고 대기 전류를 조정합니다. 200--800MA, 400MA가 가장 좋습니다.

4: 테스트 전원은 푸시, 푸시, 푸시 FM 최대 1.5W, 최대 VHF 4W FM 및 VHF에 연결되며 기본은 조정하지 않고 UHF 최대 7W-8W를 촉진하며 UHF는 가변 커패시터를 조정하여 최적의 출력 전력을 얻습니다.

경고: 입력 최대 FM VHF 1.5W, 최대 4W, 최대 7W-8W 출력 UHF, 최대 100W, 출력 비활성화 개방 회로, 단락

파워앰프의 불법사용 금지, 불법사용은 타인과 아무런 관련이 없습니다
