특징:

1. 제품은 품질이 보장된 고품질 재료로 만들어졌습니다.

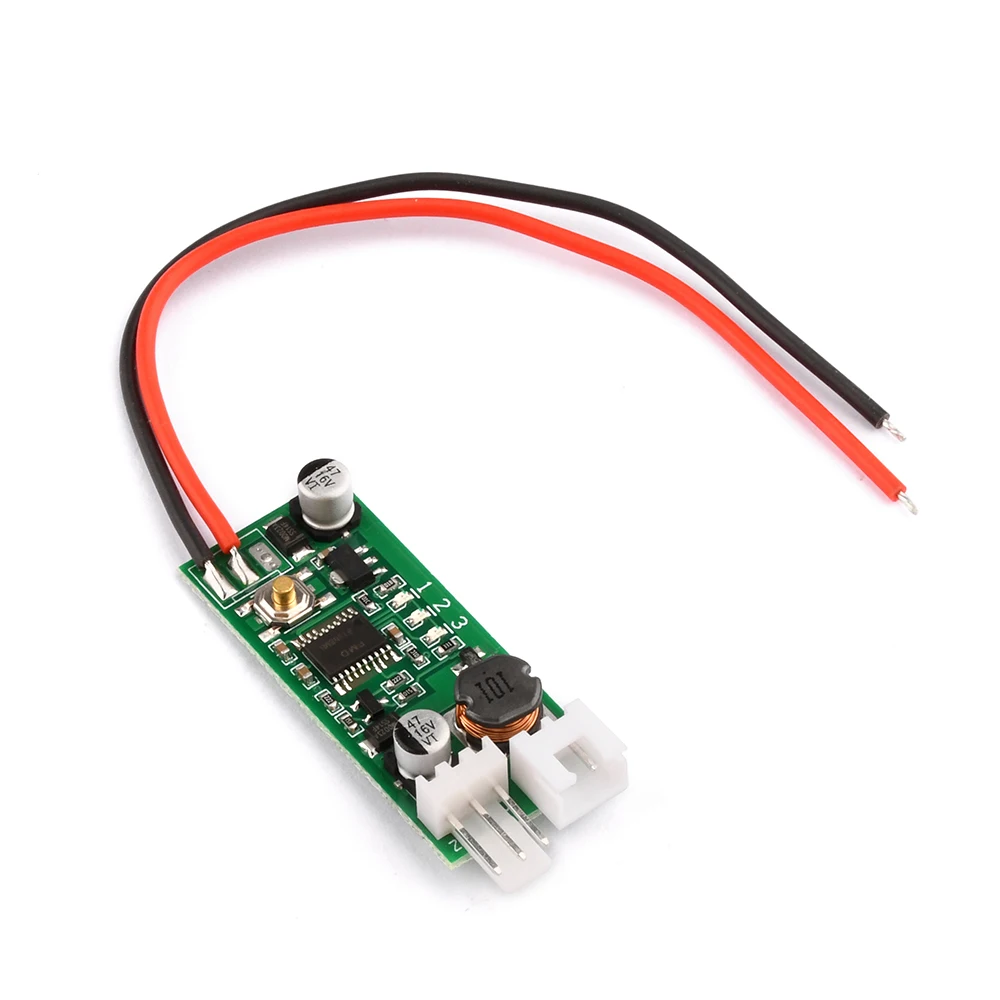

2. 이것은 수동 및 자동 통합 제어를 지원하는 DC12V 2-3 와이어 팬 온도 제어 속도 조절 모듈입니다.

3. 팬이 타지 않으면 펄스 또는 소음 출력이 없으며 팬을 끌 수 있습니다.

4.MCU 제어는 정확하며 설정은 자동으로 저장될 수 있으며 최대 49개의 온도 제어 온도 영역 조합 및 3가지 작업 전략이 가능합니다.

5. 이 제품은 DC12V 전류가 0.8A를 초과하지 않는 팬에 사용할 수 있습니다.

매개변수:

작동 전압: DC12V, 9-14V 범위 내에서 작동 가능

팬 인터페이스: 2510-3P 벤드(바늘 간격 2.54mm)

팬 전류: 0.8A 이내

보호: 입력 역방향 보호(출력 과부하 보호가 없으므로 출력을 단락하거나 과부하하지 마십시오)

드라이브 출력 범위: 5% -100%, 출력이 낮을 때 일부 팬이 회전하지 않을 수 있습니다.팬을 사용할 수 있도록 팬을 시작할 수 있는 위치를 조정하세요.

작동 온도: -20℃ 60까지℃

온도 프로브 매개변수: NTC 50K B=3950

프로브 온도 저항: 작은 검은 머리 120℃, 원형 프로브 110℃

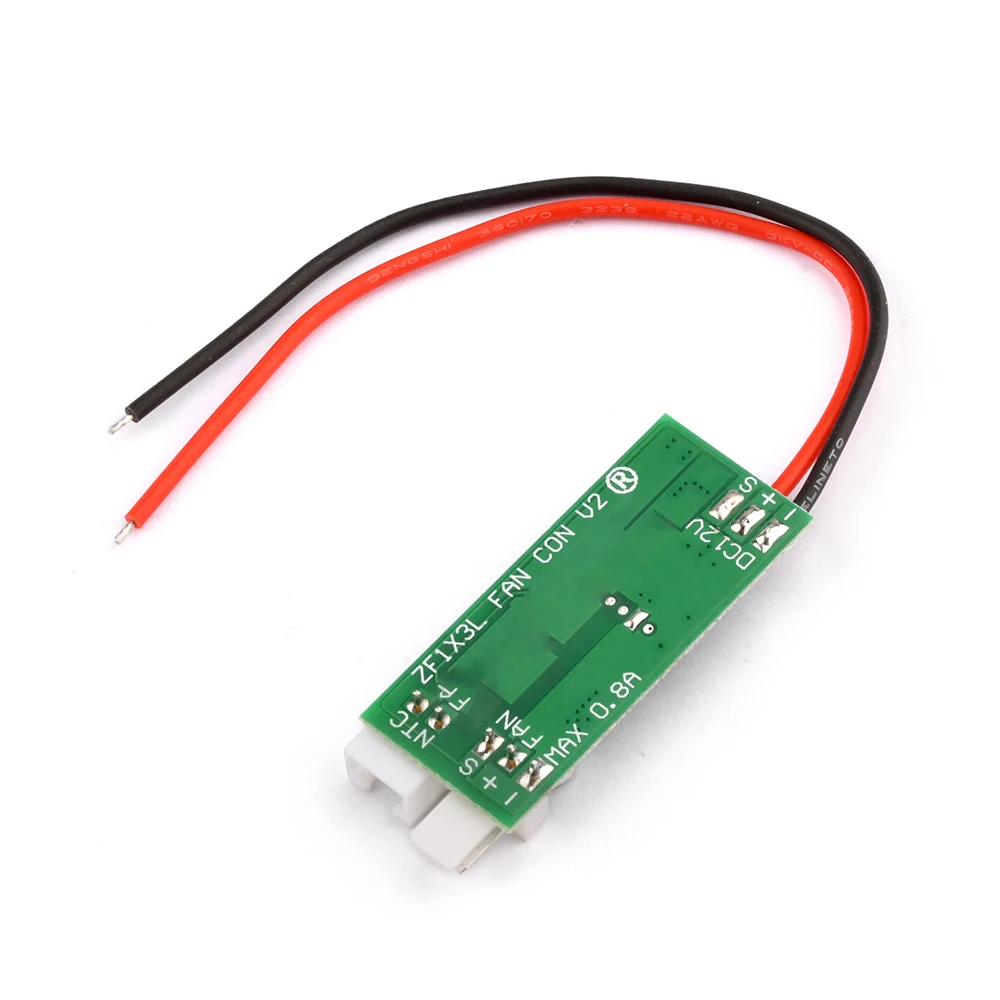

보드 크기: 43mm * 18mm * 9mm(확장 인터페이스 제외), 팬 인터페이스는 8mm 확장

매개변수의 공장 기본값을 설정합니다: 저속 20%, 가속 온도 30℃, 가속 폭 5℃, 출력을 종료하지 않고.이 온도 설정에서 손바닥으로 열 프로브를 잡으면 잠시 후 속도가 빨라지고 프로브를 겨드랑이에 고정하면 일반적으로 2분 이내에 최대 속도에 도달합니다.

제품 분류 설명:

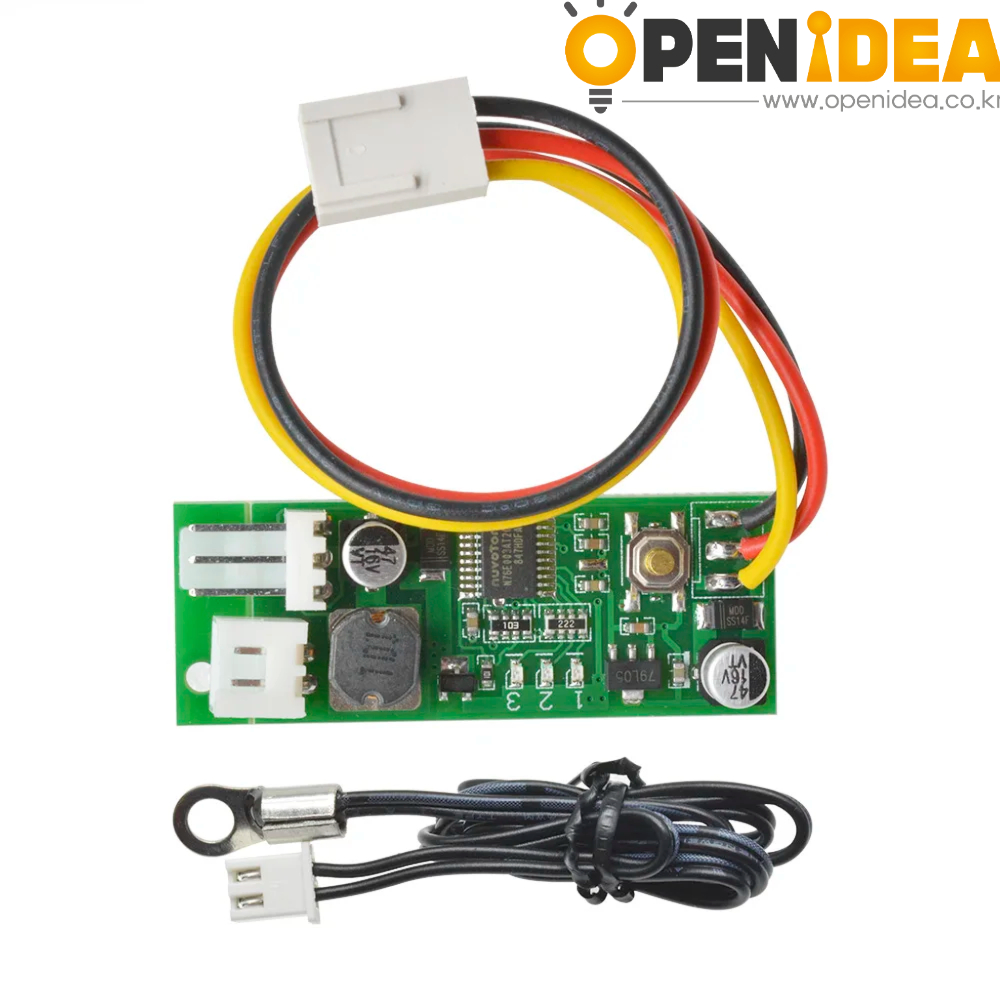

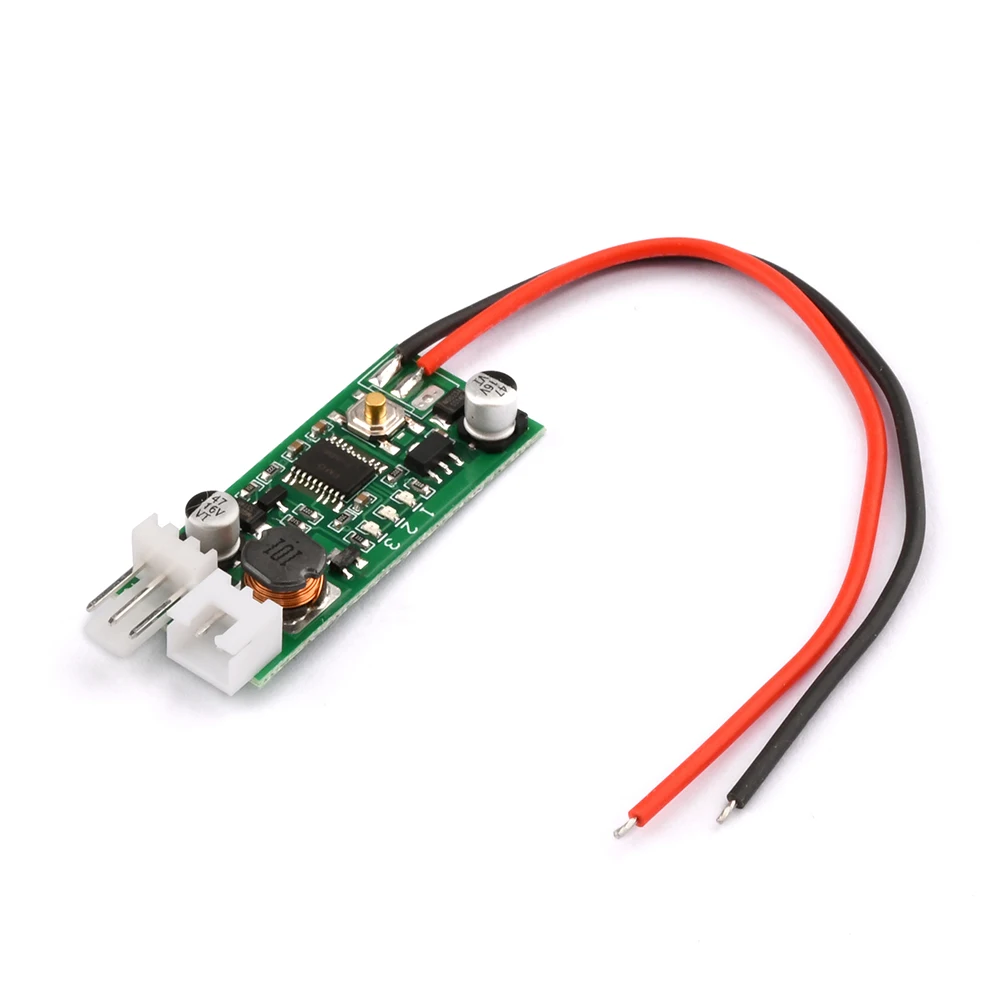

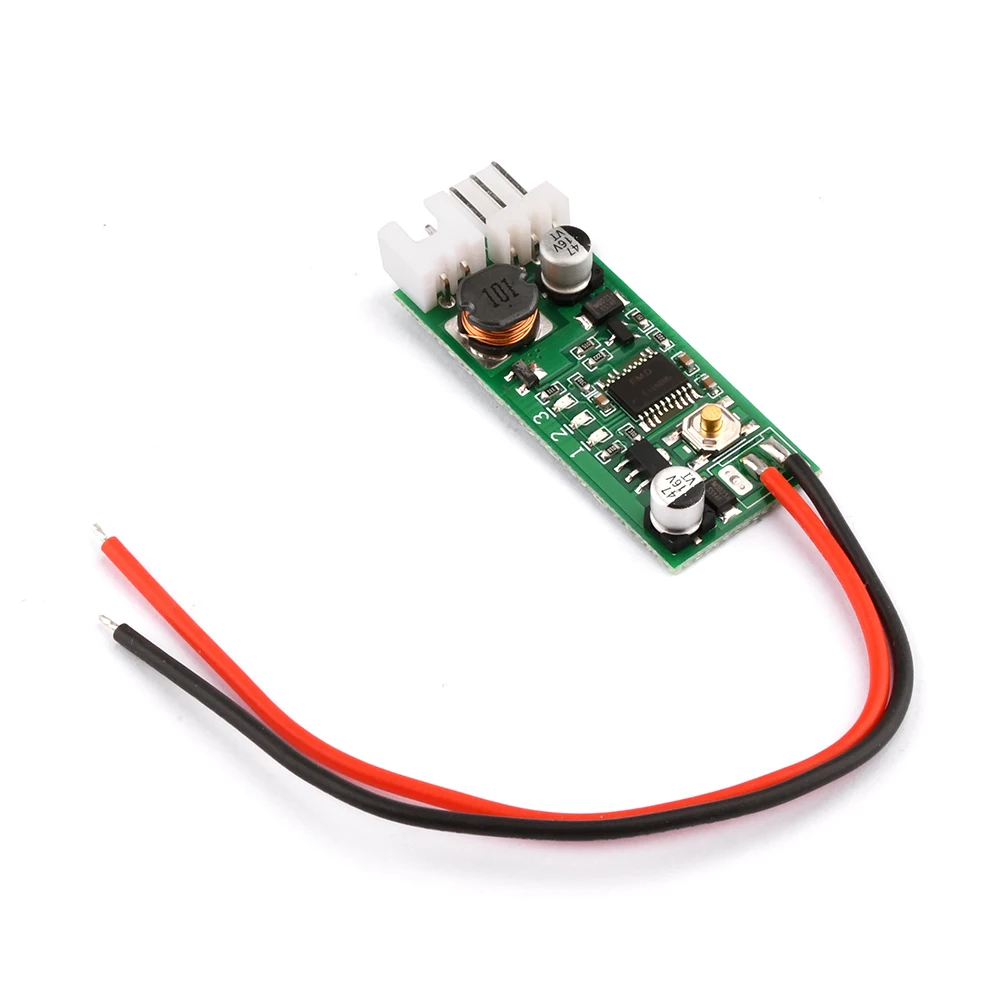

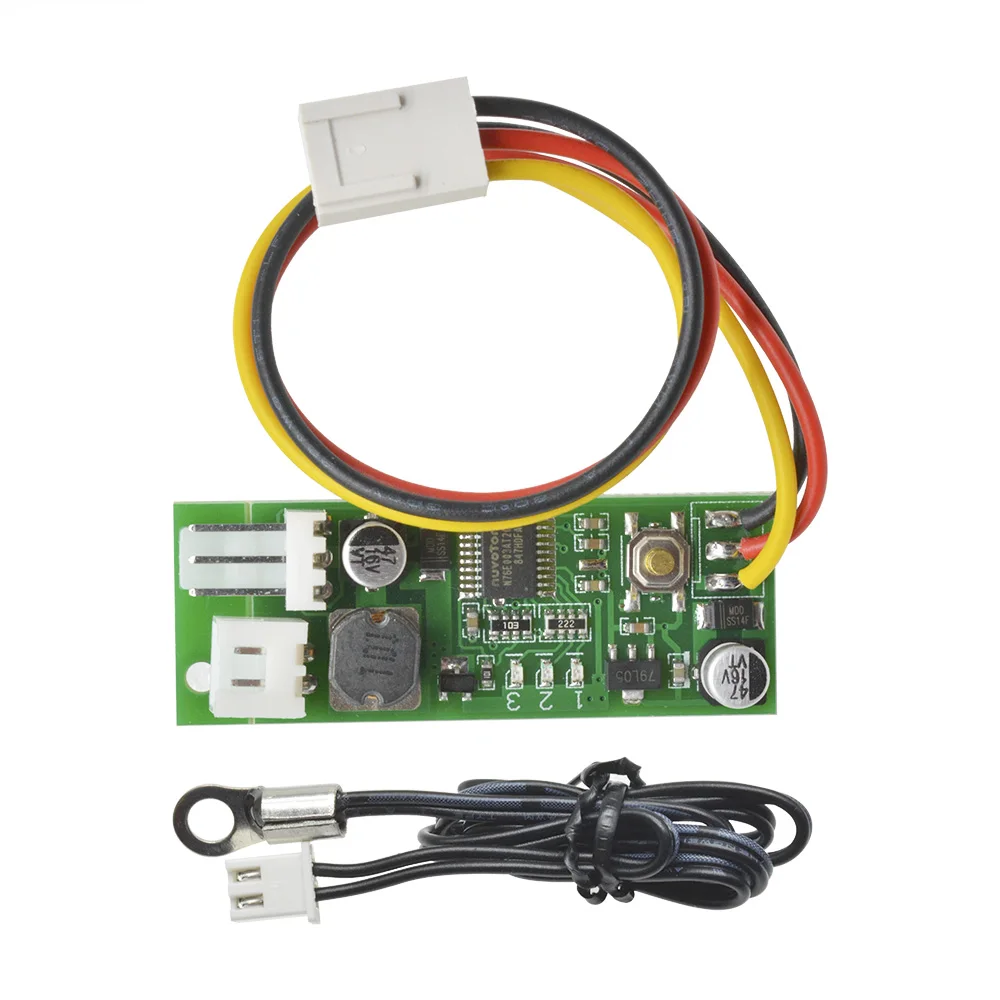

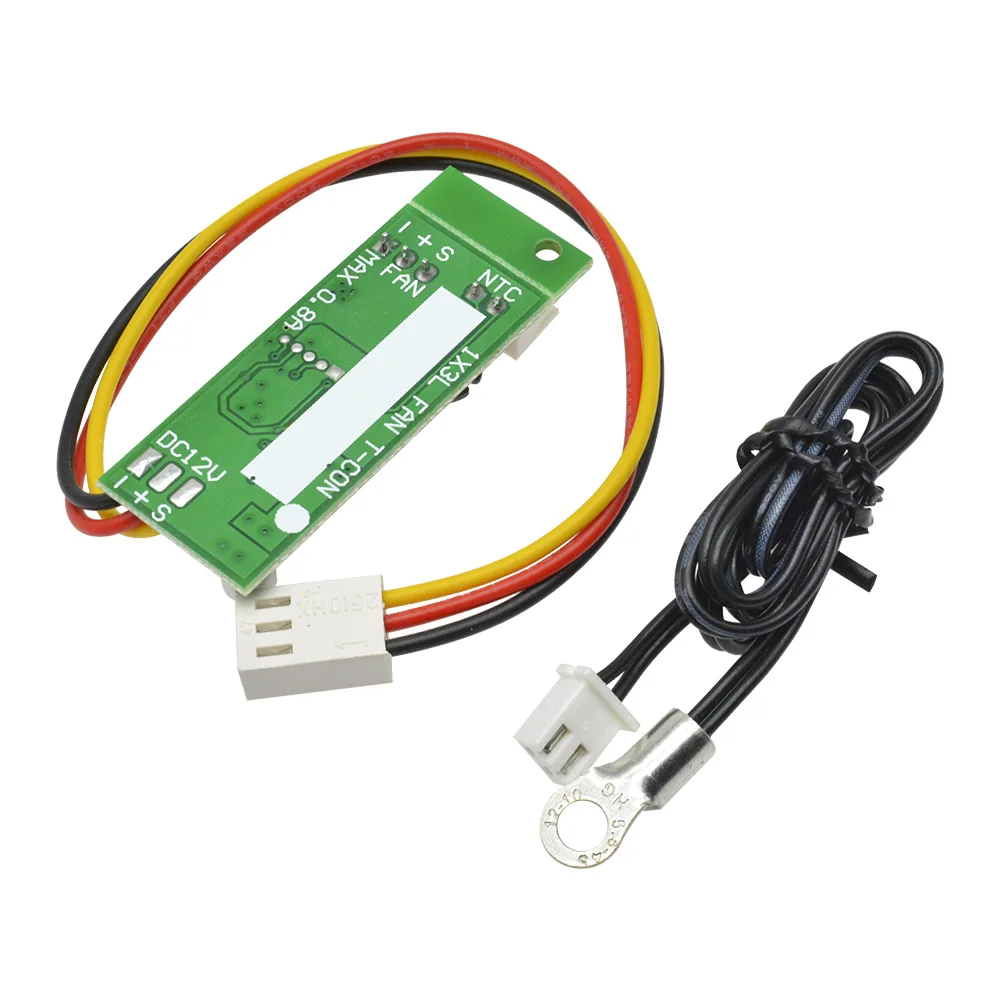

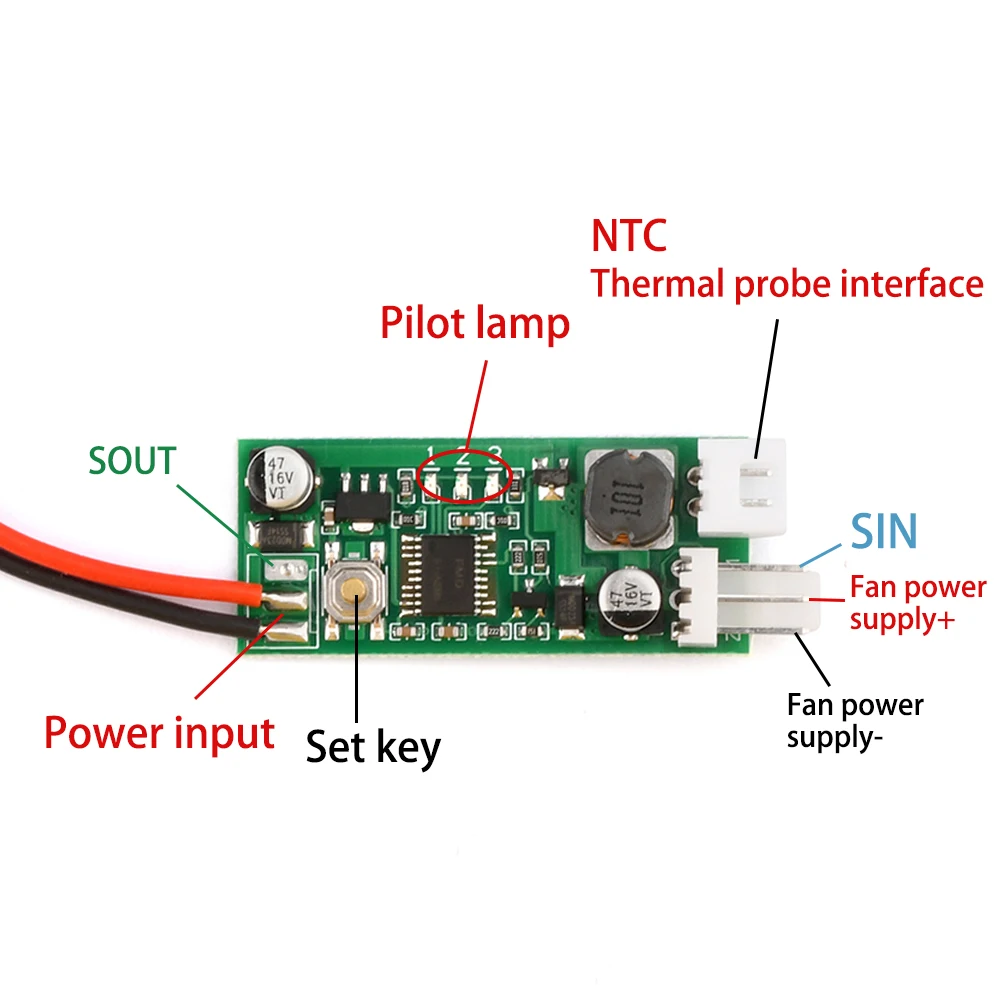

입력 라인: 빨간색과 검은색 전력선은 12V 양극 및 음극 전력선을 용접하는 데만 사용되며 일반 용도로 사용됩니다.3선 커넥터에는 특정 마더보드 3선 팬 포트의 속도를 감지하는 데 사용되는 2510-3P 플러그가 함께 제공됩니다.대형 4P 인터페이스를 사용하면 섀시 전원 공급 장치에서 쉽게 전원을 켤 수 있습니다.

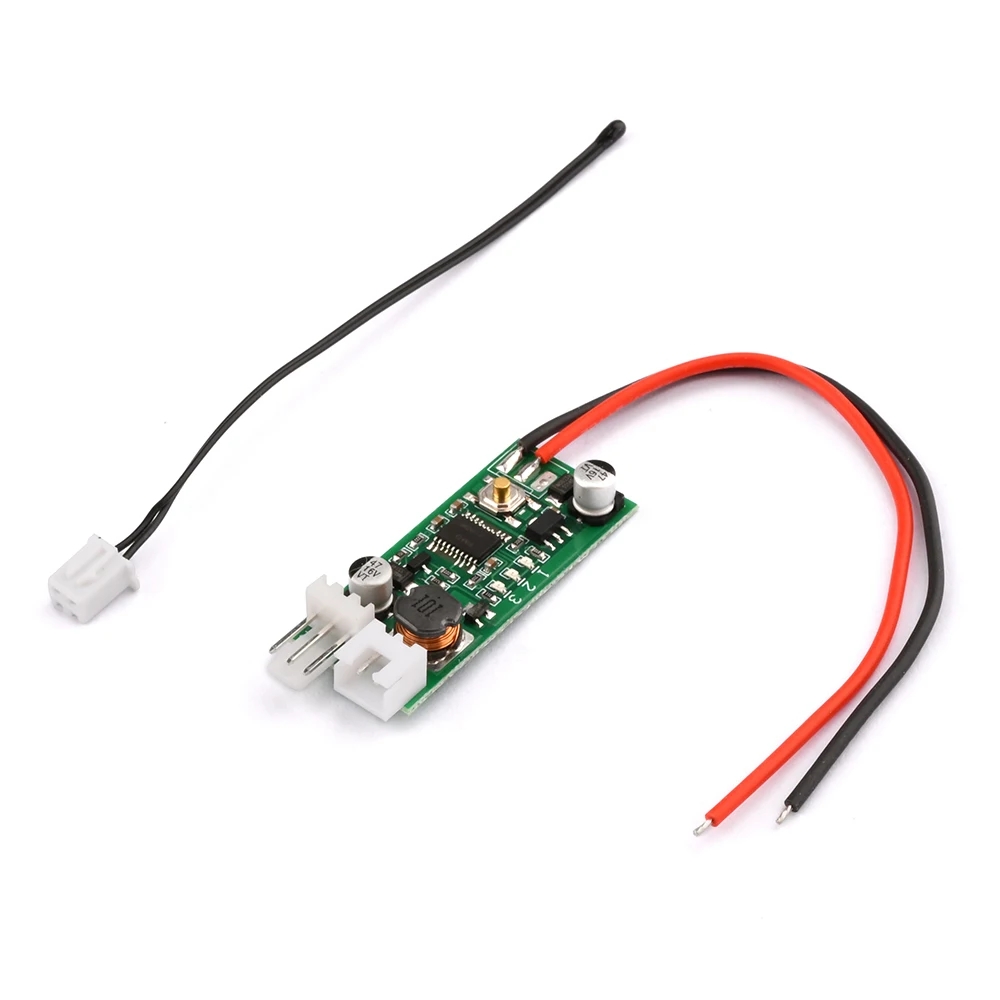

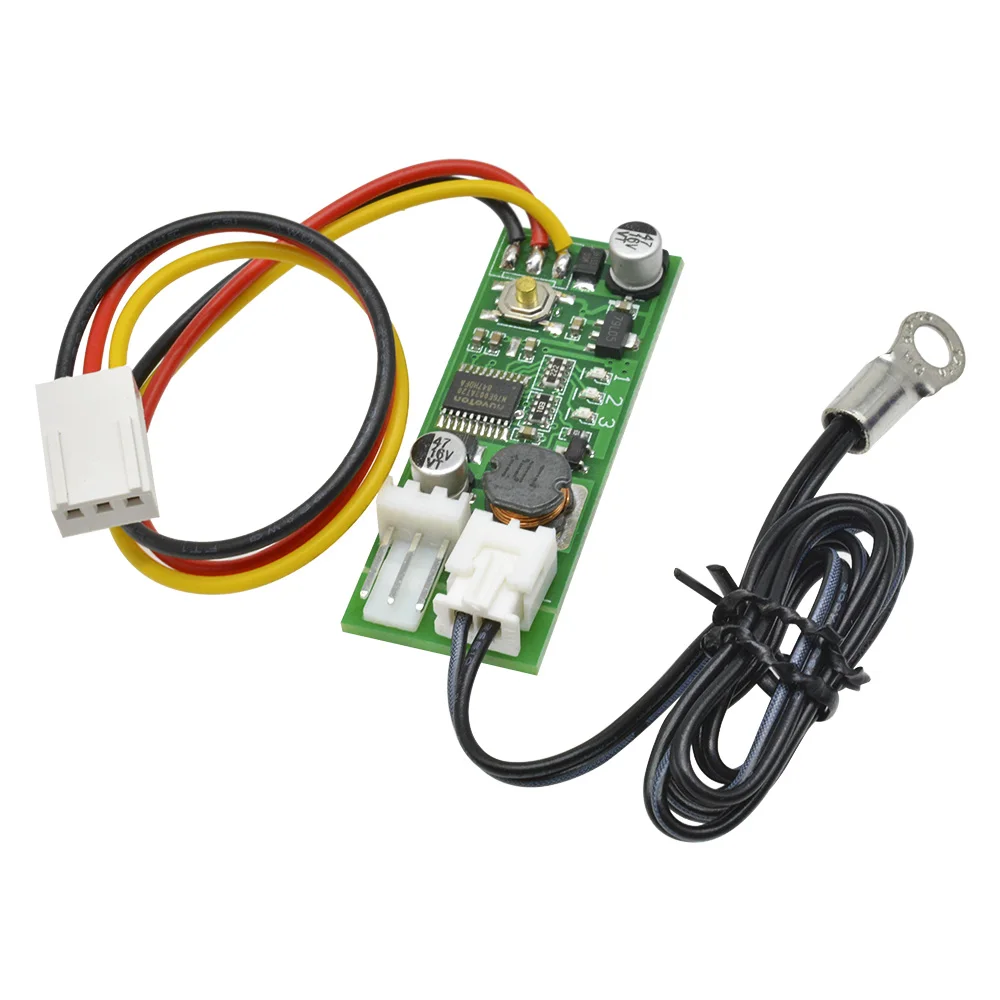

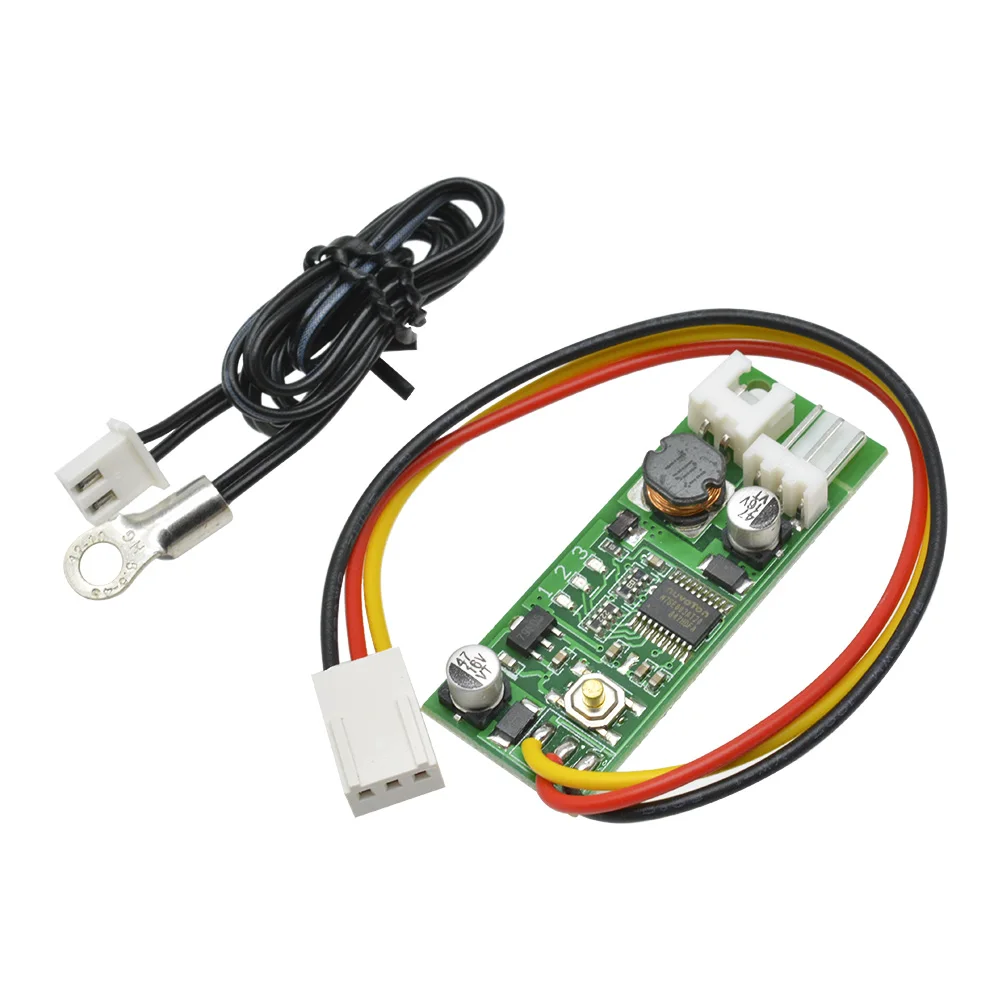

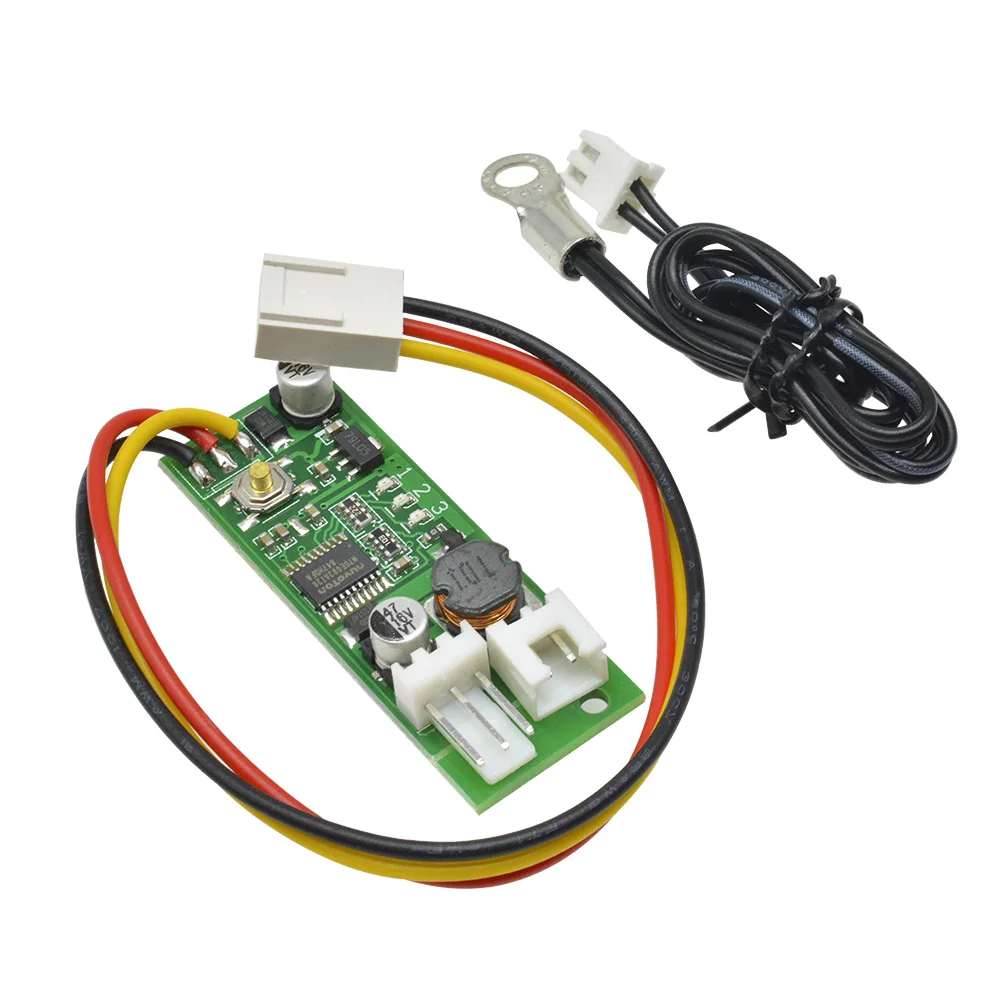

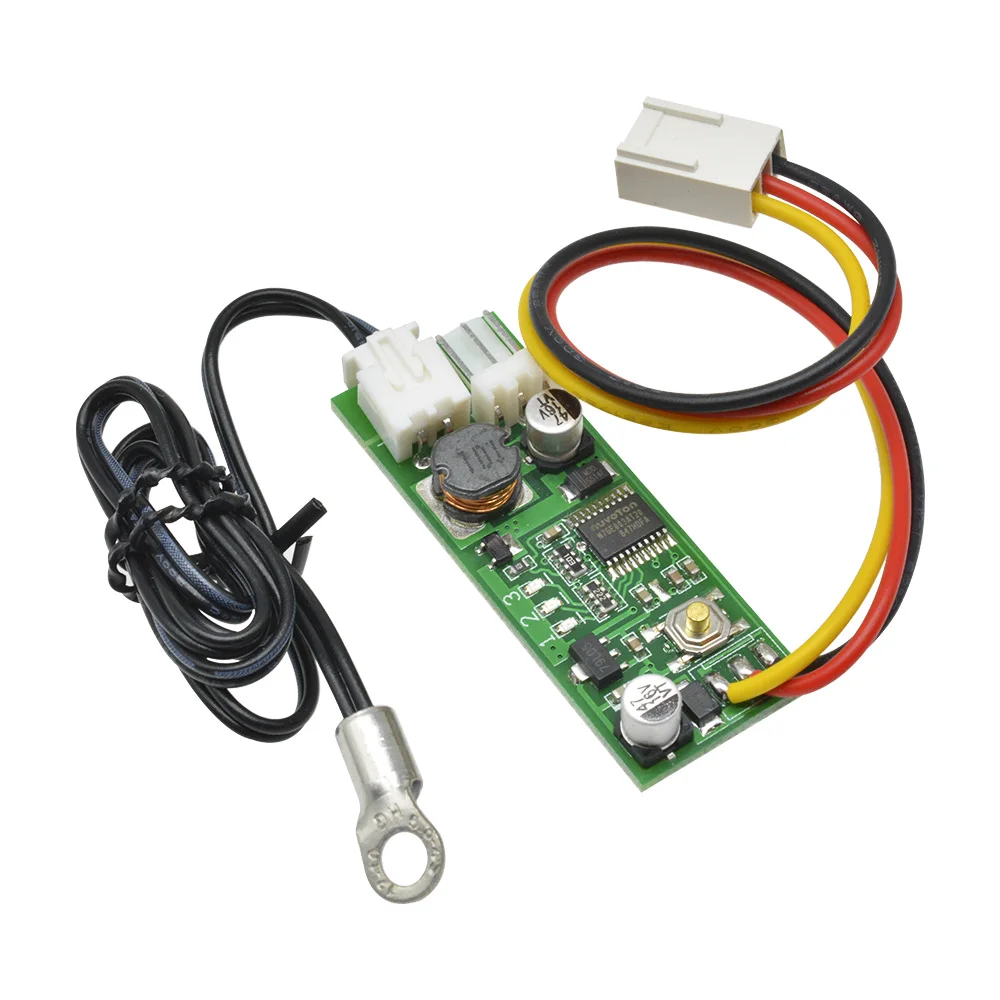

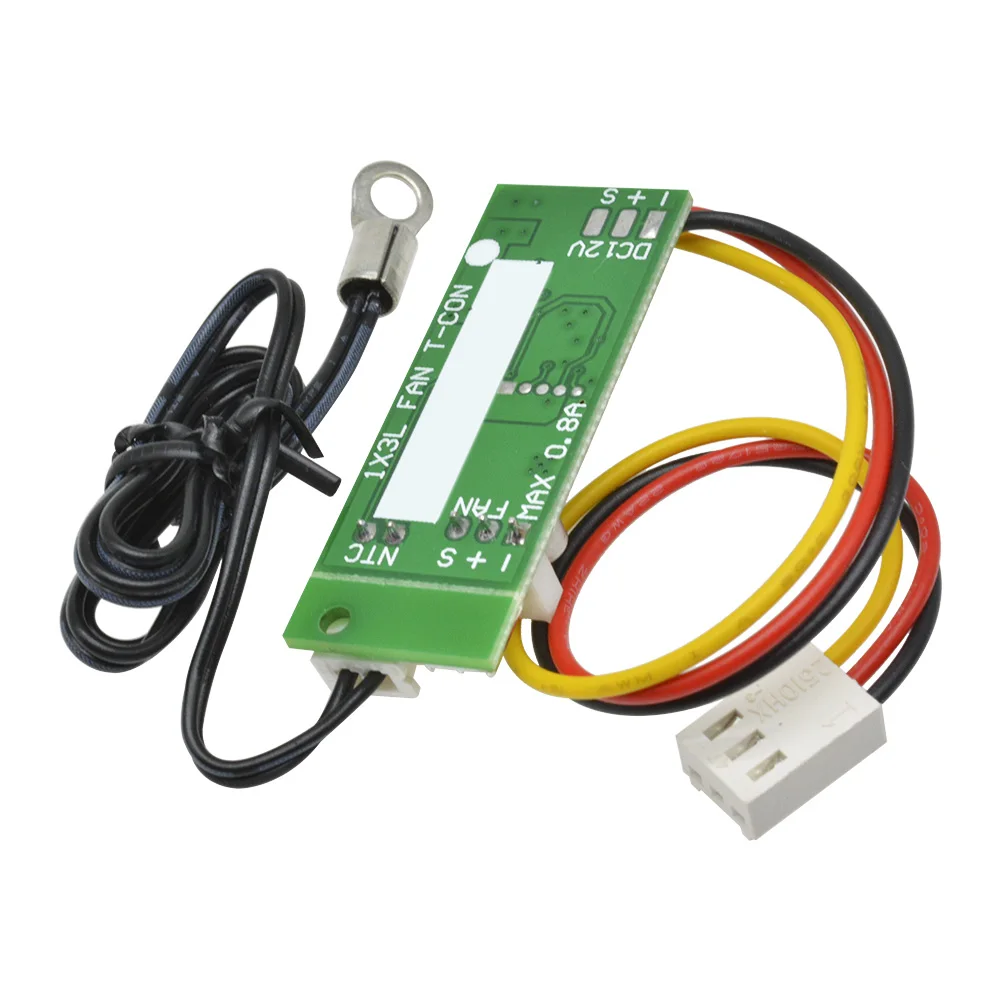

온도 프로브: 작은 검정색 와이어, 짧은 헤드, 작은 열 용량, 좁은 공간 및 공기 온도 테스트에 적합, 상대적으로 빠른 응답, 링 프로브는 링 금속 헤드 내부에 캡슐화되어 있으며 링 직경은 4입니다.2mm, 라디에이터 또는 기타 가열 대상 표면에 나사 설치에 적합합니다.

이 컨트롤러는 수동 제어와 자동 온도 제어 모드의 조합으로 설계되었습니다.

1.온도 프로브가 설치되지 않은 경우 순전히 수동입니다. 클릭/더블 클릭(더블 클릭 속도가 너무 빠르면 안 됨)하여 위/아래로 이동합니다.각 기어 변경 후 20초 동안 계속 작동하면 기어가 자동으로 저장됩니다.20초 안에 No.2개의 표시등이 빠르게 깜박입니다(현재 온도 제어가 유효하지 않습니다).플래시가 멈추면 기어가 저장되었음을 나타냅니다.계속 증가/감소할 수 없는 위치에 있으면 표시등 3/1이 계속 켜져 있습니다.

온도 프로브를 설치한 후 초기 저속(최저 속도)을 수동으로 조정합니다.온도가 가속 온도를 초과하면 온도 증가에 따라 팬 속도가 원활하게 가속됩니다.온도가 가속 온도와 가속 폭의 합에 도달하거나 초과하는 경우(예:최고 속도 온도), 팬이 최고 속도로 작동합니다.

정상 작동 중: 버튼을 클릭하면 최종 출력이 5% 증가하고, 버튼을 두 번 클릭하면 최종 출력이 5% 감소하고, 값을 변경하고 20초 동안 실행됩니다.중간 표시등이 깜박임을 멈추면 매개변수가 자동으로 저장됩니다.버튼을 길게 눌러 온도 조절 설정으로 들어갑니다.

온도 조절 설정 상태: 온도 설정을 가속화합니다(느리게 깜박임).두 번 클릭하면 설정값이 증가하거나 감소하고, 길게 누르면 가속 폭 설정으로 들어갑니다.

두 번 클릭하여 너비 설정(플래시)을 가속화하고 값을 변경한 다음 길게 눌러 온도 설정을 저장하고 종료합니다.

참고: 설정 상태에서 20초 동안 조작이 없으면 매개변수를 저장하지 않고 설정이 자동으로 종료됩니다.

팬 종료 전략 설정:

먼저 전원을 끄고 팬을 제거하세요.설정 버튼을 길게 눌러 컨트롤러의 전원을 켜고, 세 개의 표시등이 모두 두 번 깜박이는 상태가 될 때까지 설정 버튼을 약 3초 동안 누르세요.버튼을 놓으면 표시등이 단일 표시등으로 두 번 깜박이며 컨트롤러가 모드 설정 상태에 들어갔음을 나타냅니다.컨트롤러는 표시등 1, 2, 3의 이중 깜박임에 해당하는 세 가지 작동 모드로 구분됩니다.버튼을 짧게 누르면 전환할 수 있으며, 설정 후 버튼을 길게 누르면 설정 모드를 저장 및 종료하고 자동으로 정상 작동 상태로 돌아갈 수 있습니다.세 가지 작업 모드는 다음과 같습니다.

1.출력을 종료하지 마십시오.

2.가속온도보다 섭씨 2도 낮을 때 출력을 정지합니다.

3.가속온도보다 섭씨 5도 낮을 때 출력을 정지합니다.

예: 가속 온도를 35로 설정℃, 가속 폭을 10으로℃, 전략 패턴 3 종료(5 종료)℃ 가속 온도보다 낮습니다).이 설정 후에는 전력 전송 중 온도가 섭씨 35도 이하일 때 팬이 회전하지 않습니다.온도가 35도까지 올라가면 수동 설정에 따라 팬이 작동됩니다.온도가 계속 상승하고 속도가 천천히 가속되며, 45도에 도달하거나 초과하면 팬이 최대 속도로 작동합니다.온도가 35~30도 사이로 떨어지면 팬은 항상 수동으로 설정한 속도로 작동하고, 30도 이하에서는 작동을 멈춥니다.

팬 종료 전략은 히스테리시스 모드에서 제어되므로 임계점 근처에서 팬이 반복적으로 켜지고 꺼지는 것을 효과적으로 방지할 수 있습니다.예를 들어, 위 설정 후 온도가 35도까지 올라가면 팬을 시작하고, 온도가 30도 이하로 떨어지면 팬을 끄는 등이 있습니다.

사용 팁:

대부분의 팬은 낮은 출력에서 작동할 수 있지만 시동이 불가능하기 때문에 최저 온도 제어 속도를 설정할 때 먼저 최저 온도로 설정하고 수동으로 팬을 정지해야 합니다.그런 다음 팬이 정상적으로 시작될 때까지 단계별로 출력을 높이십시오.실제 설정 후에는 이 위치보다 낮아서는 안 됩니다. 그렇지 않으면 팬이 저속으로 시작되지 않을 수 있습니다.

패키지에는 다음이 포함됩니다:

속도 제어 모듈 X1

프로브 와이어 X1
