주의: INA228 모듈의 PCB와 INA226의 PCB는 공통이며 칩 상의 모델로 구별할 수 있습니다!

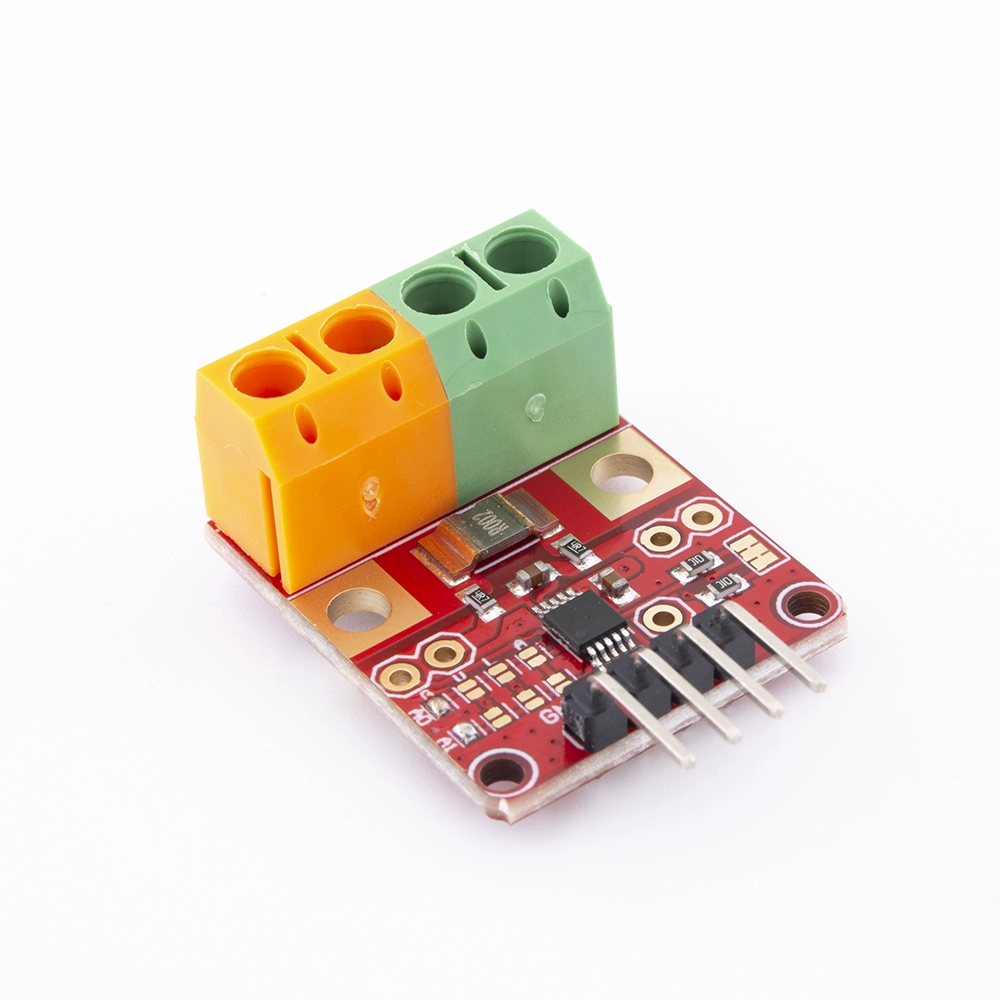

INA226은 I2C™ 또는 SMBUS 호환 인터페이스가 있는 전류 션트 및 전력 모니터입니다. 이 장치는 병렬 전압 강하와 버스 전원 전압을 동시에 모니터링합니다. 프로그래밍 가능한 보정 값, 변환 시간 및 평균을 내부 곱셈기와 결합하여 전류 및 와트 전력을 직접 읽을 수 있습니다. INA226은 전원 전압에 관계없이 0V에서 36V 사이에서 가변적인 커먼 모드 버스 전압의 전류를 감지합니다. 이 장치는 2.7V~5.5V 단일 전원 공급 장치를 사용하며 일반적인 전력 소비량은 330 µA입니다. 장치의 정격 작동 온도 범위는 -40°C ~ 125\xC2°C이며 I2C 호환 인터페이스에는 최대 16개의 프로그래머블 주소가 있습니다.

매개 변수

측정전압 : 0 V ~ 36 V * 음전압 측정 불가.

전류 측정: -20A ~ +20A * 양방향 대응 → 고급 및 저급에서 전류를 감지할 수 있습니다.

전원 전압 2.7V에서 5.5V

인터페이스:I2C

I2C 주소: 16개 패스 납땜 설정 가능

입력 불균형 전압: ±10μV

정확도: 1%±

해상도: 16비트(전류: 1.25mA, 전압: 1.25mV)

소비전류: 1mA 이하

사이즈: 22mmx26mm (고정공 2mm)

주의해요.

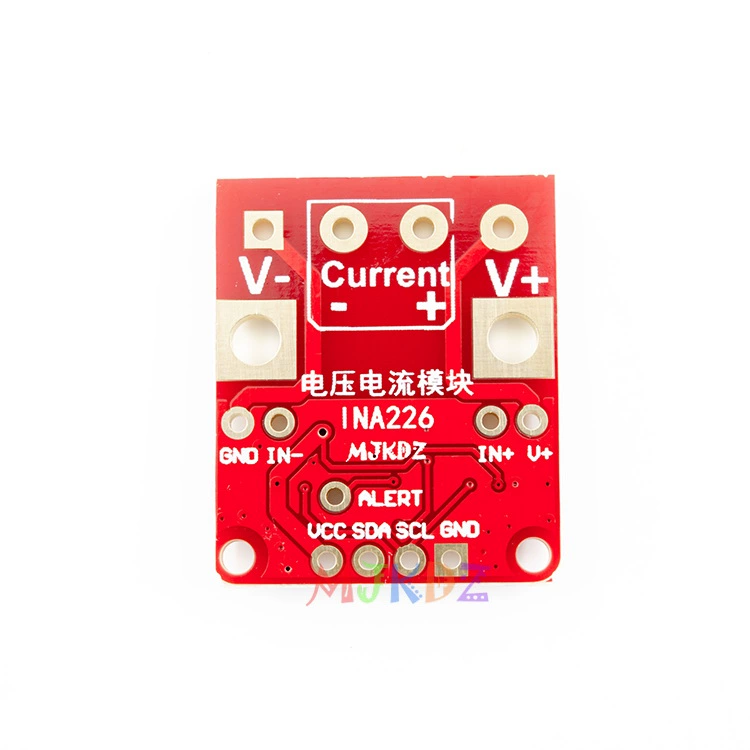

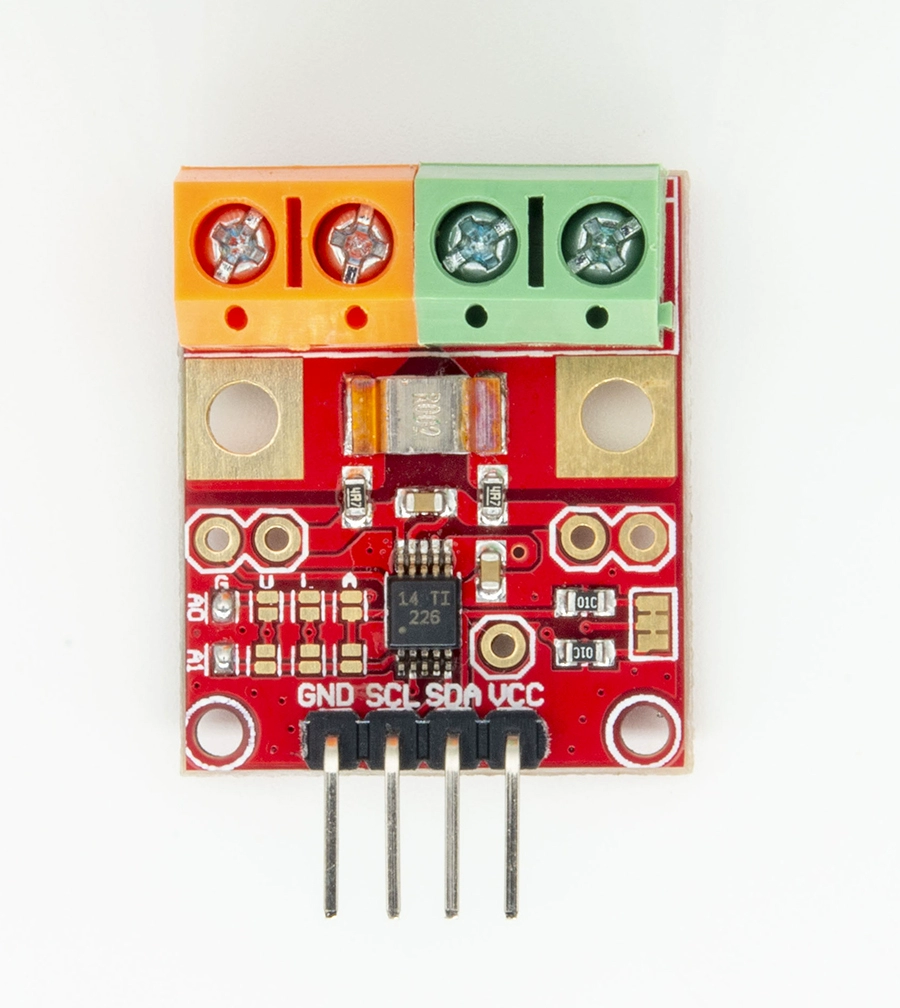

V+전원 양극 측정 전압, V-전원 음극 측정 전압, Current +/- 전류 입출력 측정, 이 모듈은 0-36V의 직류 전원만 측정할 수 있으며 전류는 최대 20A를 초과할 수 없습니다

, VCC 전압 2.7-5.5V, GND-GND, 더 많은 매개변수는 데이터 매뉴얼을 참조하십시오.

arduino 테스트 코드, 데이터 매뉴얼을 보냅니다.
