NRF24L01P + PA + LNA 2.4G 무선 트랜시버 모듈

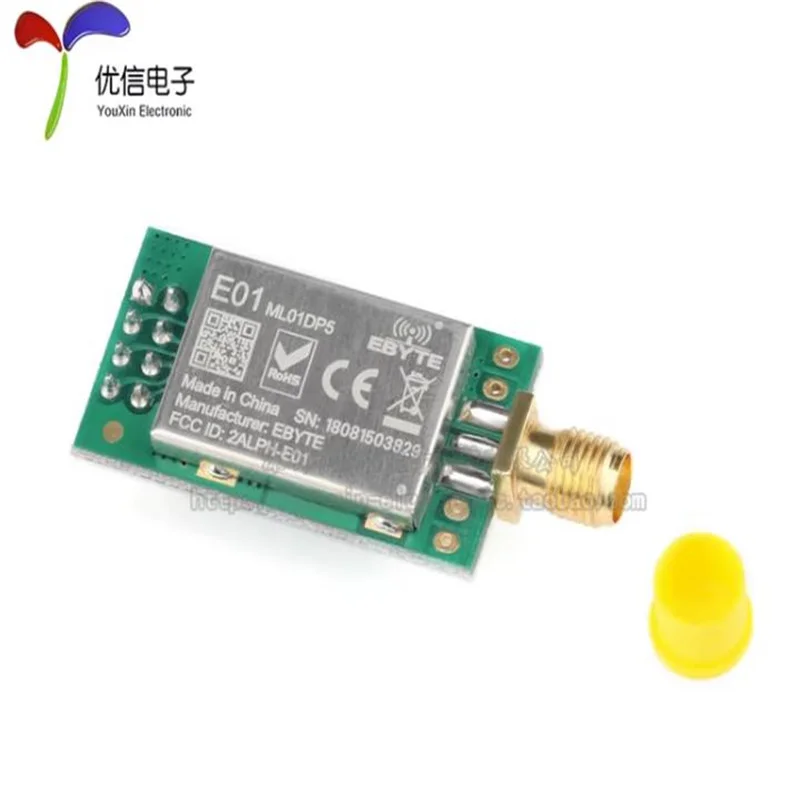

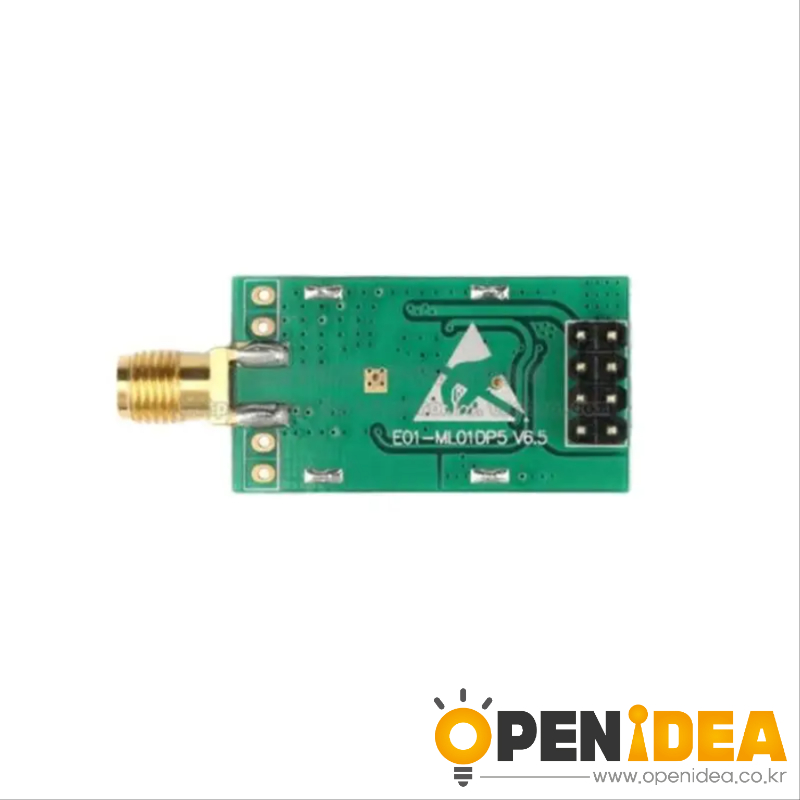

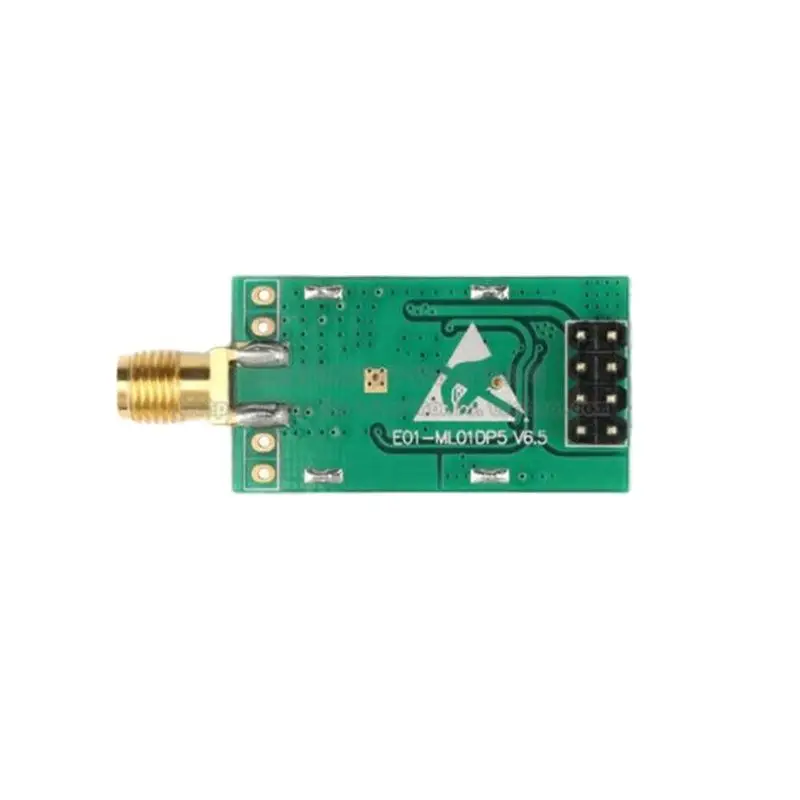

E01-ML01DP5 우수한 2.4G 무선 모듈로, 오늘날 시장에서 일반적으로 사용되는 nRF24L01 + PA + LNA RF 모듈이며 SPI 인터페이스가 있습니다. 꾸준히 생산되어 왔으며 다양한 응용 시나리오에 적합합니다.

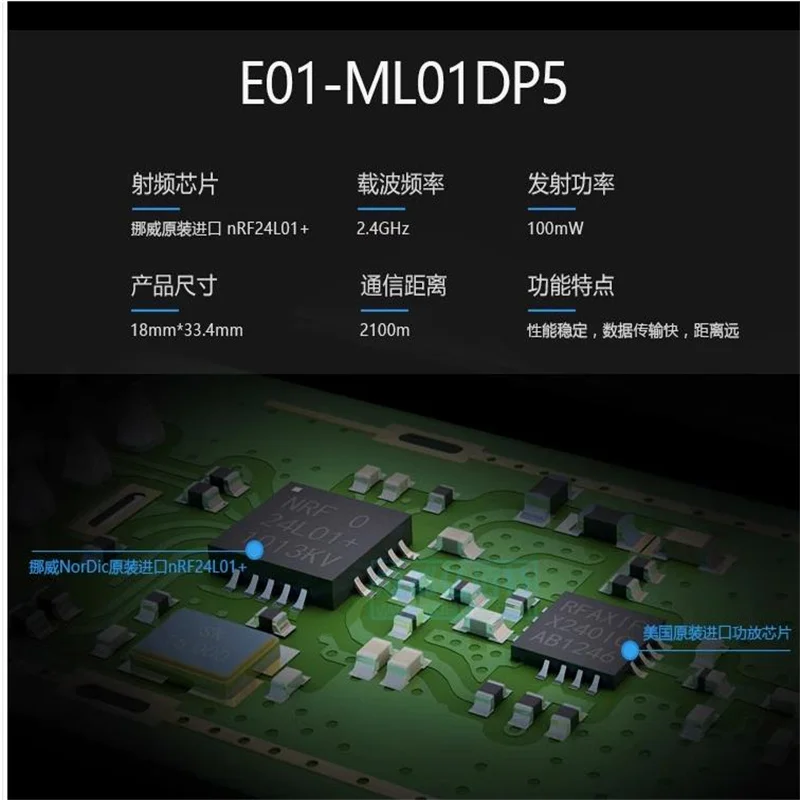

E01-ML01DP5 원래 노르딕, 노르웨이에서 가져온 nRF24L01P 칩을 채택하고, 미국에서 가져온 20dBm 파워 앰프 칩을 장착하고, 모듈이 최대 00mW (20dBm) 의 전력을 전송하고 수신 감도를 10dB 증가시킬 수있게합니다. 모듈이 nRF24L01P 의 통신 거리를 10 배 이상 초과 할 수 있습니다. 하드웨어 설계에는 간섭 방지 실드가 장착되어있어 모듈의 간섭 방지 기능을 크게 향상시킵니다.

SN 킬레이트 번호 이름 매개 변수 값 세부 정보

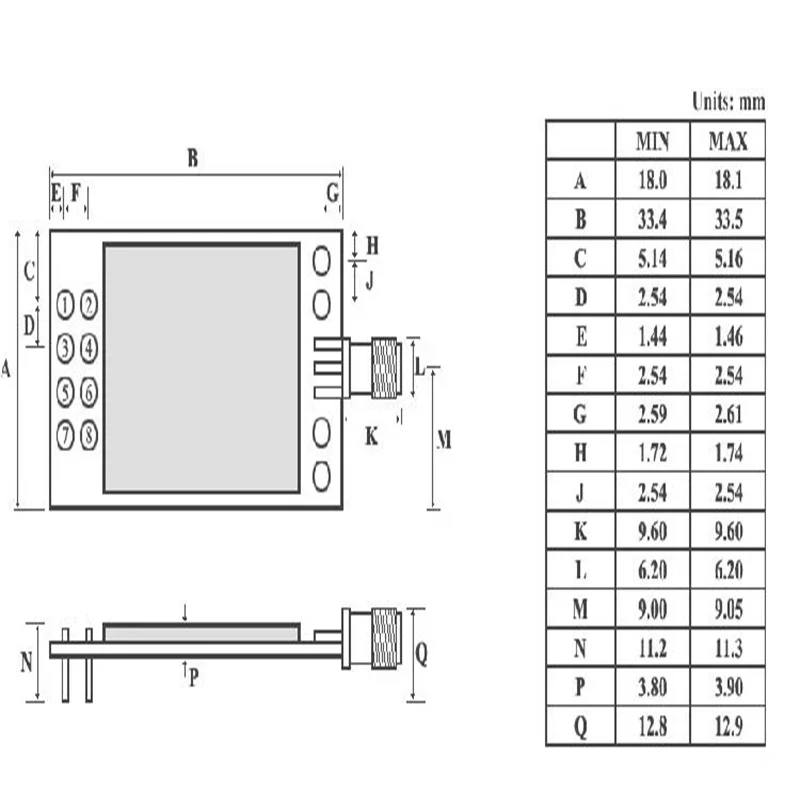

1. 모듈 크기 18*33.4mm (SMA 제외)

2 개의 작동 주파수 대역 2400-2525MHz (소프트웨어를 통해 조정 가능)

3 장치 소스는 모두 가져온 구성 요소입니다 (출처: 일본, 미국, 독일)

4. 무연 생산 공정 및 기계 라벨링 (무선 제품은 배치 품질 및 신뢰성을 보장하기 위해 기계 라벨링이어야 함)

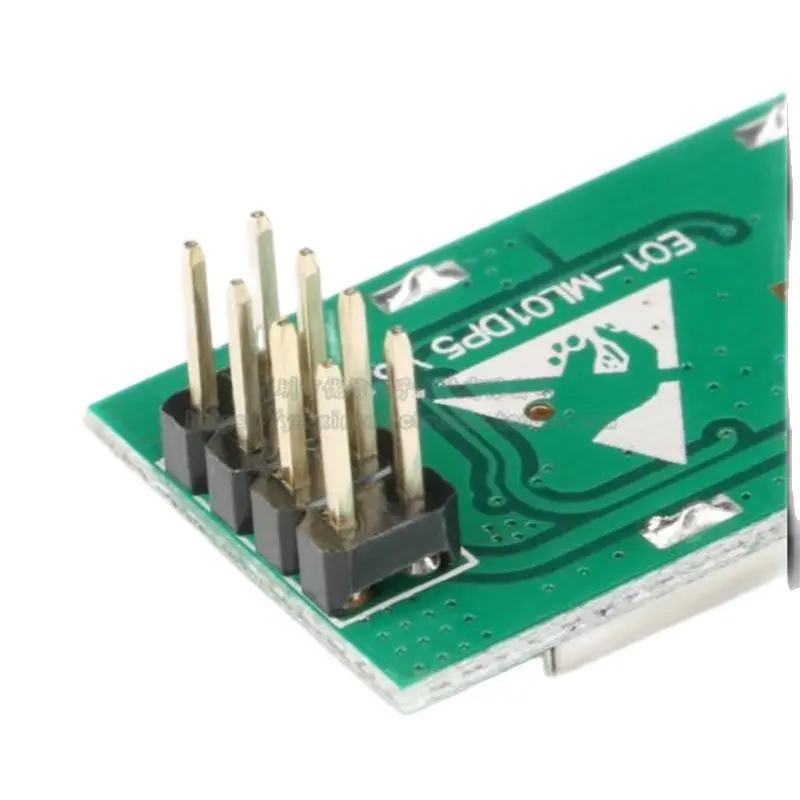

5 가지 인터페이스 모드 2*4*2. S4mm (플러그인 유형)

6. 공급 전압 2.0-3.6V DC (참고: 3.6V 이상의 전압은 영구적 인 손상을 일으킴)

7 통신 레벨 0.7VCC-5V (VCC는 모듈 전원 공급 장치 전압을 나타냄)

8. 측정 된 고도는 약 2100m (맑고 개방 된 공기, 높은 전력, 5dBi 의 안테나 이득, 2m 이상의 고도 및 250k 공기 속도) 입니다.

9 MAX 전력 w 20dBm (약 100mW)

10 공기 속도 3 레벨 (250kbps, 1Mbps. 2Mbps)

11 off 전류 l. OuA (nRF24L01P 전원 끄기, CE 낮은 레벨로 설정)

12 친구 방출 전류 130mA @ 20dBm

13 전류 수신 20mA (CE = 1)

14 통신 인터페이스 SPI (최대 10Mbps 고속)

15 전송 길이, 패킷당 32 바이트: zui large, 레벨 3 FIFO

16 수신 길이, 패킷당 32 바이트, 3 레벨 FIFO

17 RSSI 지원은 지원되지 않으며 간단한 패킷 손실 통계 만 지원됩니다.

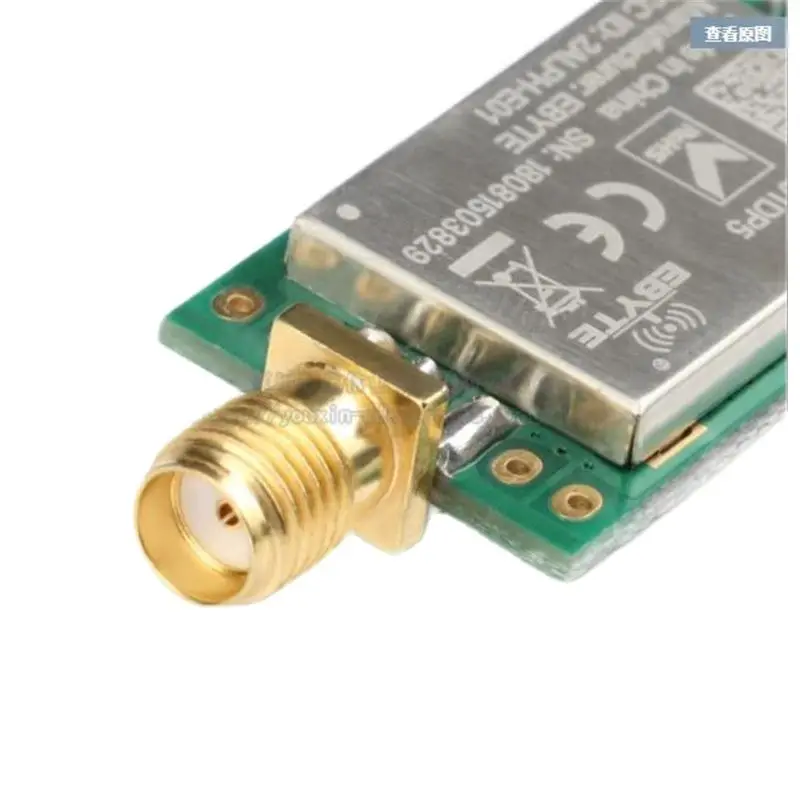

18 안테나 인터페이스 SMA-K (외부 나사 및 내부 구멍)

19 작업 측면-40 ~ + 85 ° C

20 작업 질문 10% ~ 90% | & section; 습도, 결로 없음

21 보관 온도-40 ~ + 125 ° C

22 수신 감도-106dBm @ 250kbps

숫자 범주주의 운 항목

1. 정전기 고주파 시뮬레이터 구성 요소에는 정전기 감도 특성이 있습니다. 가능한 한 모듈의 전자 부품과의 접촉을 피하십시오 (회사의 생산 공정은 IC 제조업체의 공식 정전기 방지 표준을 따릅니다)

용접시 전기 납땜 인두는 잘 접지되어야합니다. 일괄 생산하는 동안 생산 직원은 접지 된 유선 정전기 팔찌를 착용해야합니다

3 전원 공급 장치의 품질은 모듈의 성능에 큰 영향을 미칩니다. 모듈의 전원 공급 장치에 작은 리플이 있는지 확인하십시오 • 빈번하고 큰 전원 지터를 피하십시오 • TT 유형 필터 (세라믹 커패시터 ″ 장갑 커패시터 + 인덕터) 권장 •

4 선 모듈의 접지선은 단일 점 접지 방법을 사용하며 다른 회로의 기준 접지와 분리 된 0 옴 저항 또는 10mH 인덕턴스를 사용하는 것이 좋습니다

5 안테나 모듈 안테나의 설치 구조는 모듈의 성능에 중요한 영향을 미친다. 안테나가 바깥 쪽, 바람직하게는 수직으로 위쪽으로 유연하도록하는 것이 중요합니다. 모듈을 섀시 내부에 설치하면 고품질 안테나 연장 케이블을 사용하여 섀시 외부로 안테나를 연장할 수 있습니다. 금속 쉘 내부에 안테나를 설치하면 안되며 전송 거리가 크게 줄어 듭니다.

동일한 제품 내 다른 주파수 대역에 무선 모듈이 있는 경우 주파수를 합리적으로 계획하고 고조파 간섭 및 상호 변조 간섭의 영향을 줄이기 위해 차폐 등의 조치를 취해야 합니다.

이 모듈이 있는 회로 기판 근처에 수정발진기가 있으면 수정발진기와 수정발진기 사이의 선거리를 최대한 늘려주세요

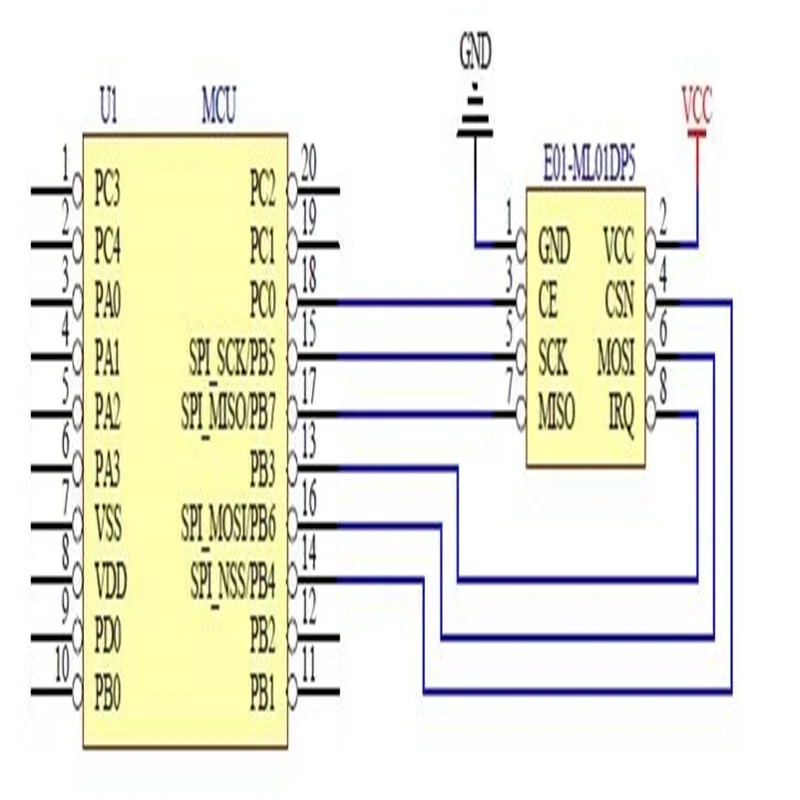

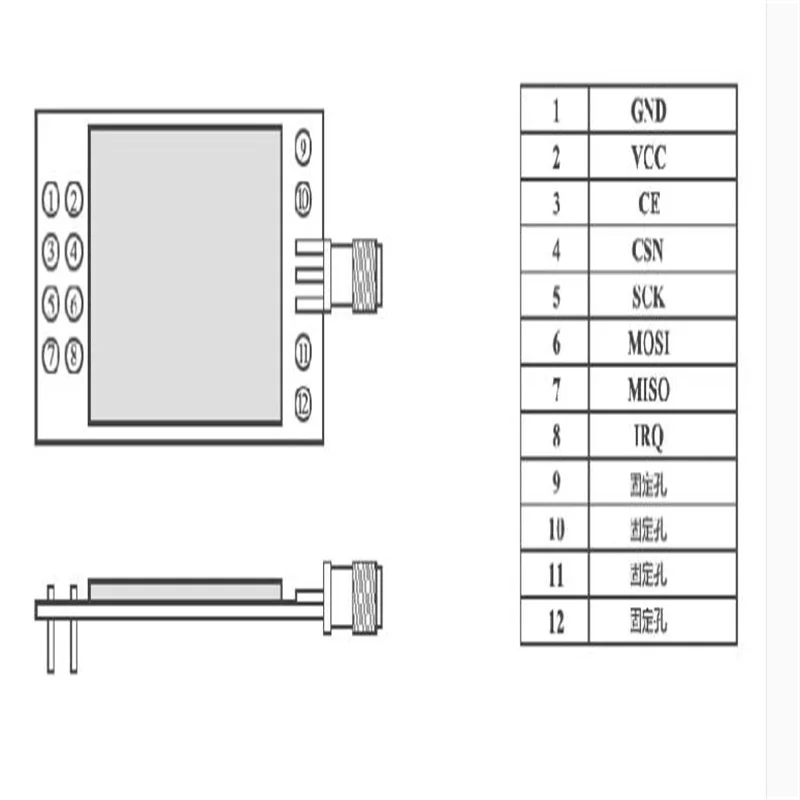

일련 번호 모듈과 마이크로 컨트롤러 간의 연결에 대한 간략한 설명 (위 그림의 예로 STM8L 마이크로 컨트롤러 사용)

1 CE 는 오랫동안 높은 수준으로 연결될 수 있습니다. 그러나 홀수 메모리 모듈을 작성할 때는 먼저 전원 끄기 모드로 설정해야합니다. CE에는 마이크로 컨트롤러 핀 컨트롤을 사용하는 것이 좋습니다

2 IRQ는 마이크로 컨트롤러를 깨우고 빠른 응답 등을 달성하는 데 사용할 수있는 인터럽트 핀입니다. SP1 직접 조회 방법을 사용하여 인터럽트 상태를 얻지 않는 것이 좋습니다 (권장되지 않음, 전체 전력 소비에 도움이되지 않으며 효율성이 낮음)

일련 번호 운전 방법에 대한 설명

이 모듈은 nRF24L01 + PA + LNA이며 구동 방법은 nRF24L01P 와 완전히 동일합니다. 사용자는 nRF24L01P 칩 설명서에 따라 작동 할 수 있습니다 (자세한 내용은 nRF24L01P 설명서 참조)

2 CE 핀은 LNA 활성화 활에 연결됩니다 | 핀 때 CE ", NA는 CE = O 일 때 켜지고, NA가 꺼져 있음 • 이 작업은 nRF24L01 트랜시버 모드와 완전히 일치합니다. 즉, 사용자는 LNA 작동에 전혀 신경 쓸 필요가 없습니다.

사용자가 자동 응답이 필요한 경우, CE 핀은 전송 과정에서 높은 레벨을 유지해야 하며, ORF24L01P 설명서에 언급된 대로 10us 이상의 높은 레벨 시간을 기다릴 수 없습니다. 올바른 작업은 CE = 1 로 전송을 트리거하고 전송이 완료된 후에 만 CE = O를 설정하는 것입니다. 그 이유는 LO1P 가 전송 된 후 즉시 수신 모드로 전환되기 때문입니다. 이 시점에서 CE = O라면 LNA는 이미 꺼져 있으므로 감도를받는 데 도움이되지 않습니다.

전원 공급 장치가 1.9V ~ 3.6V 사이인지 확인하십시오. 왼쪽 6V 를 초과하면 모듈이 영구적으로 손상됩니다.
