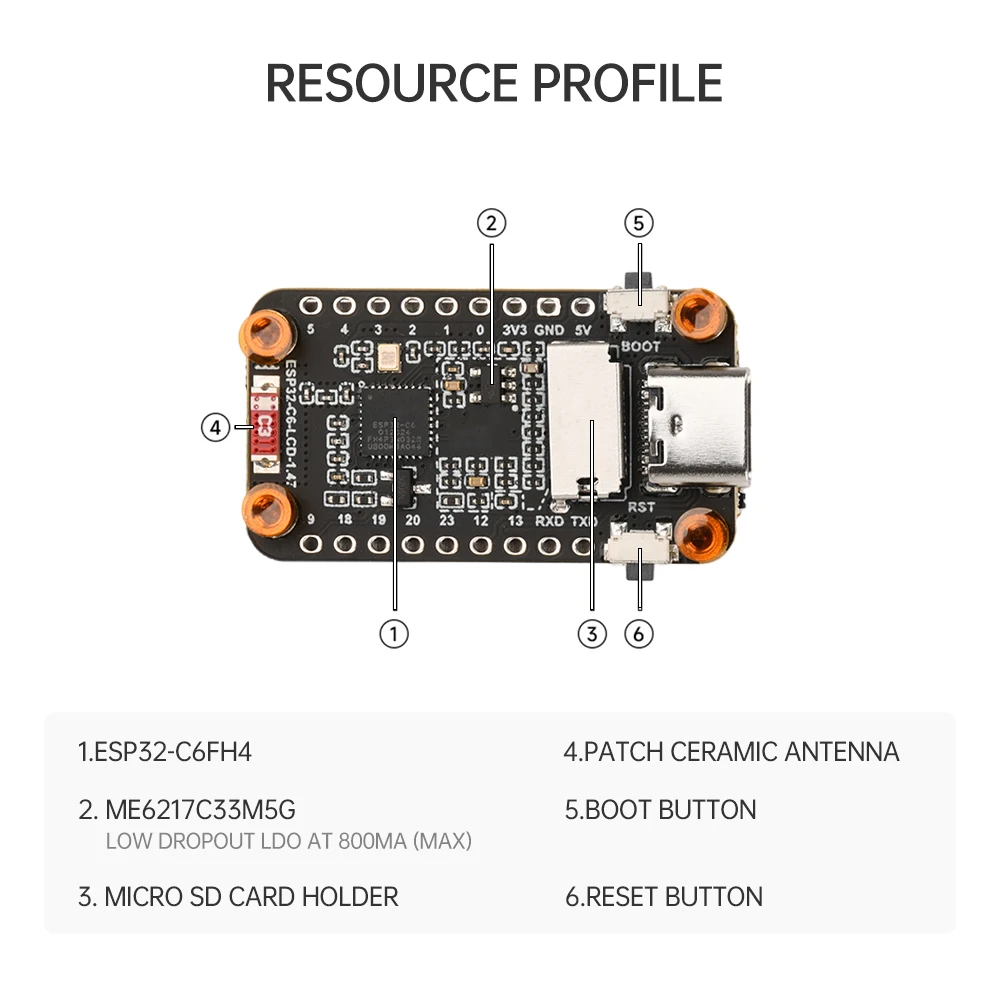

특징:

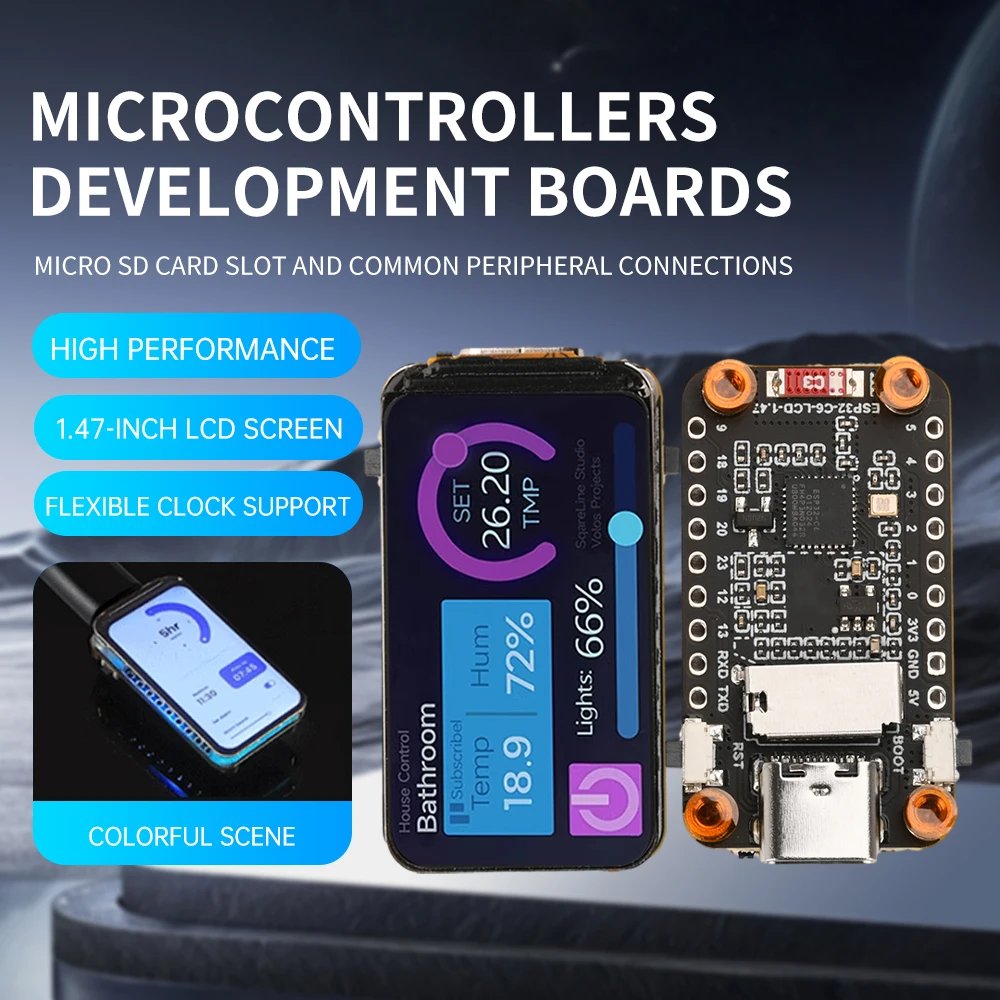

1.이 ESP32-C6-1.47인치 LCD 화면 개발 보드는 LCD 디스플레이 화면, Micro SD 카드 슬롯 및 일반적으로 사용되는 주변 커넥터를 통합합니다.

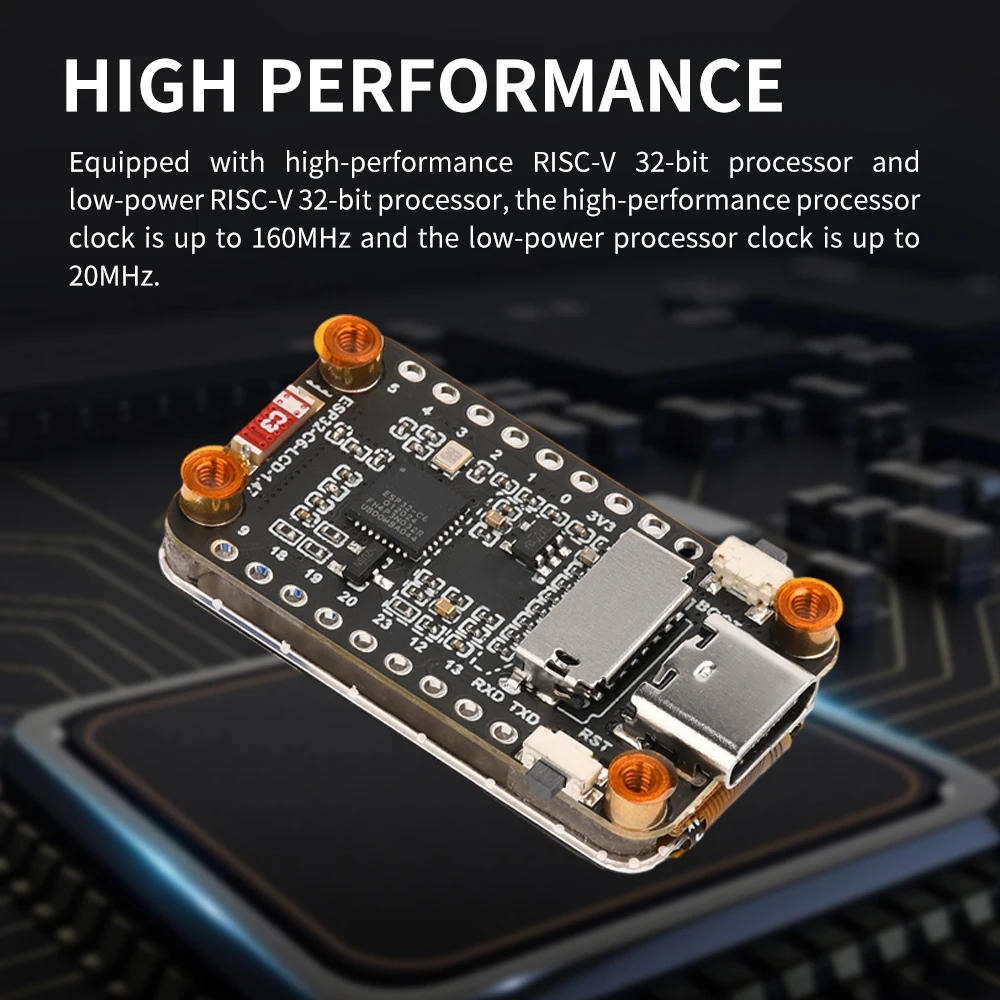

2.고성능 RISC-V 32비트 프로세서와 저전력 RISC-V 32비트 프로세서를 탑재하여 고성능

3.프로세서 클럭은 최대 160MHz에 도달할 수 있으며 저전력 프로세서 클럭은 20MHz에 도달할 수 있습니다.

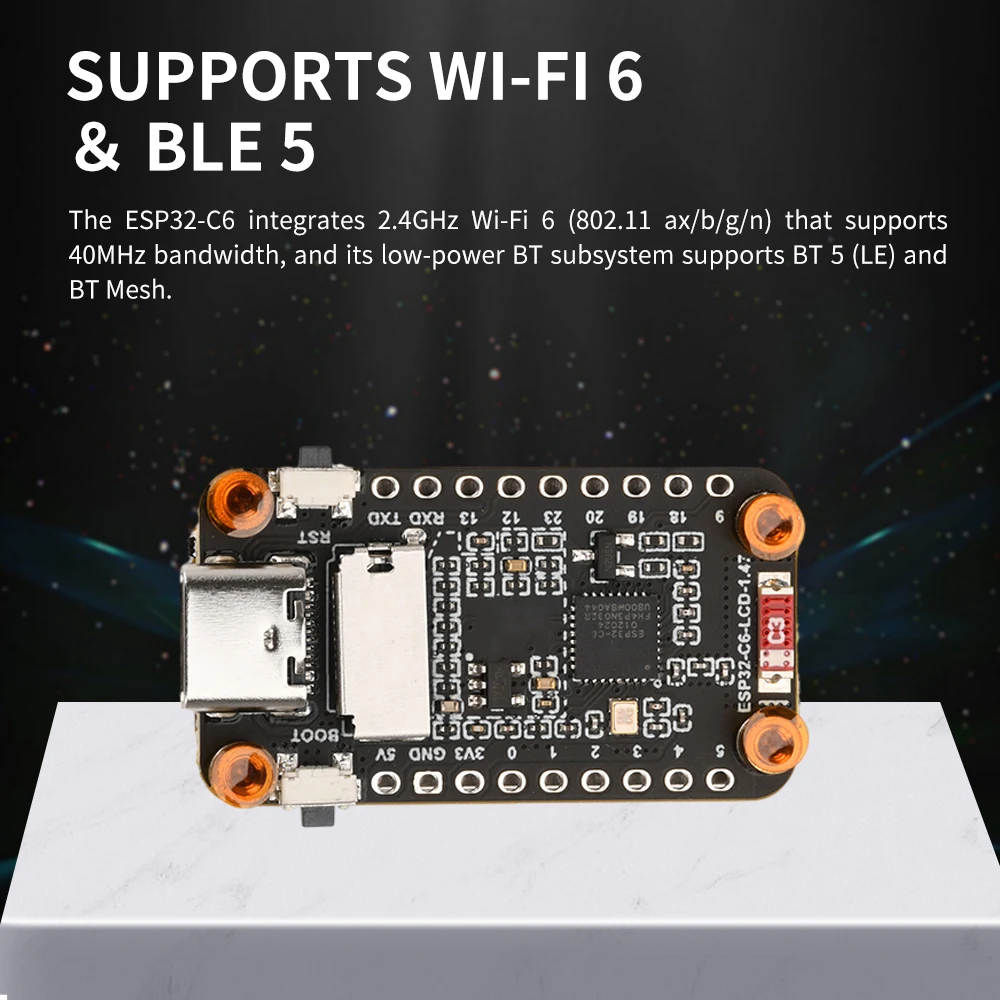

4.2.4GHz Wi Fi 6(802.11ax/b/g/n) 및 Bluetooth 5(LE), 온보드 안테나 지원

5.온보드 320KB ROM, 512KB HP SRAM, 16KB LP SRAM 및 4MB 플래시

6.온보드 1.47인치 LCD 화면, 172x320 해상도, 262K 컬러

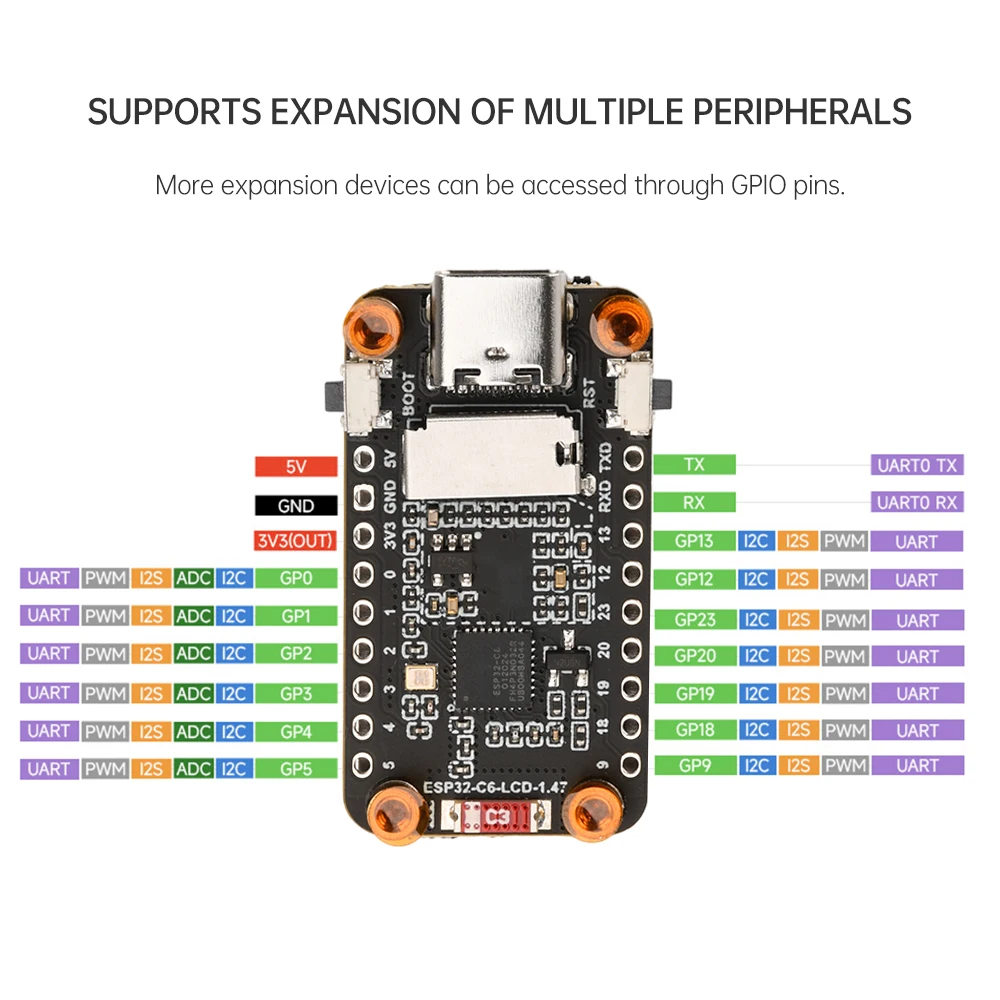

7.대부분의 GPIO를 내보내고 전속 USB 직렬 포트를 통합합니다.

8.이미지나 파일을 위한 외부 SD 카드 저장이 가능한 온보드 마이크로 SD 카드 홀더

9.유연한 클록, 다중 전원 모드 등의 정확한 제어를 지원하여 여러 시나리오에서 저전력 소비 모드를 달성합니다.

제품 소개:

본 제품은 2.4GHz Wi Fi 6 및 Bluetooth BLE 5를 지원하는 마이크로컨트롤러 개발 보드입니다.스택형 4MB 플래시, 온보드 1.47인치 LCD 화면, 통합 LCD 디스플레이 화면, Micro SD 카드 슬롯 및 일반적으로 사용되는 주변 장치는 LVGL과 같은 GUI 인터페이스 프로그램을 원활하게 실행할 수 있습니다.여러 주변 장치 인터페이스를 결합하면 ESP32-C6용 HMI 및 기타 애플리케이션을 신속하게 개발할 수 있습니다.

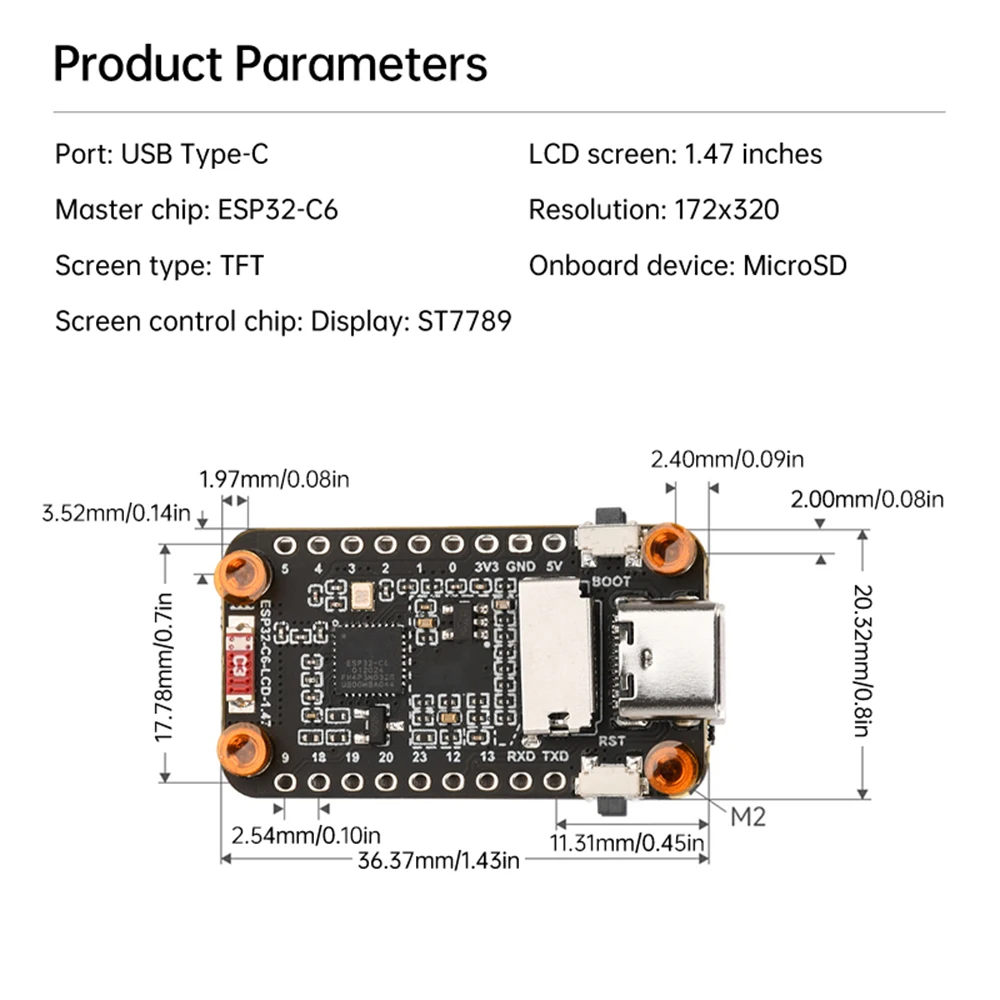

매개변수:

인터페이스: USB Type-C

주요 제어 칩: ESP32-C6

스크린 유형: TFT

LCD 화면: 1.47인치

해상도: 172x320

화면 제어 칩: 디스플레이: ST7789

온보드 장치: 마이크로 SD

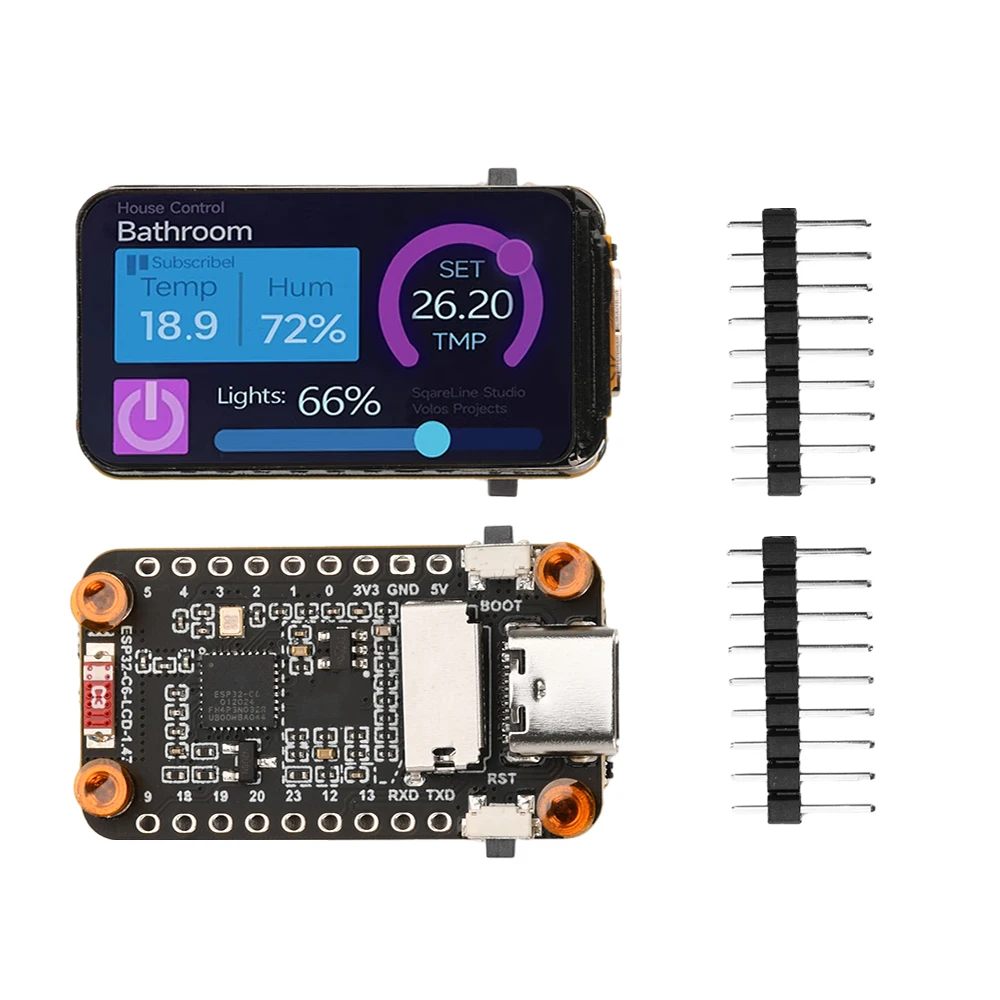

패키지 포함:

1X 개발 보드

2X 직선 바늘

일반적인 문제:

질문 1: 모듈이 계속 재설정되면 장치 관리자에서 볼 때 인식 상태가 깜박이나요?

답변: 이 상황은 빈 플래시로 인해 USB 포트가 불안정해짐으로 인해 발생할 수 있습니다.BOOT 버튼을 길게 누르고 RESET을 동시에 누른 다음 RESET을 놓은 다음 BOOT 버튼을 놓을 수 있습니다.이때 모듈은 펌웨어(프로그램)를 굽기 위해 다운로드 모드로 들어가 문제를 해결할 수 있습니다.

질문 2: 모듈 프로그램을 다운로드한 후 때때로 직렬 포트를 연결할 수 없거나 다시 다운로드할 때 굽기가 실패하는 상황이 발생할 수 있습니까?

답변: BOOT 버튼을 길게 누르고 RESET 버튼을 동시에 누른 다음 RESET 버튼에서 손을 떼고 BOOT 버튼에서 손을 뺄 수 있습니다. 이때 모듈은 다운로드 모드로 들어갈 수 있으며, 이는 다운로드할 수 없는 대부분의 문제를 해결할 수 있습니다.
