모듈의 범위

1. 정방파 신호 발생기로서 실험 개발 및 사용을위한 정방파 신호를 생성합니다.

2. 스테퍼 모터 드라이버를 구동하는 사각형 파 신호를 생성하는 데 사용됩니다.

3. MCU 사용을 위해 조정 가능한 펄스를 생성합니다.

4. 조정 가능한 펄스를 생성하고 관련 회로를 제어하십시오.

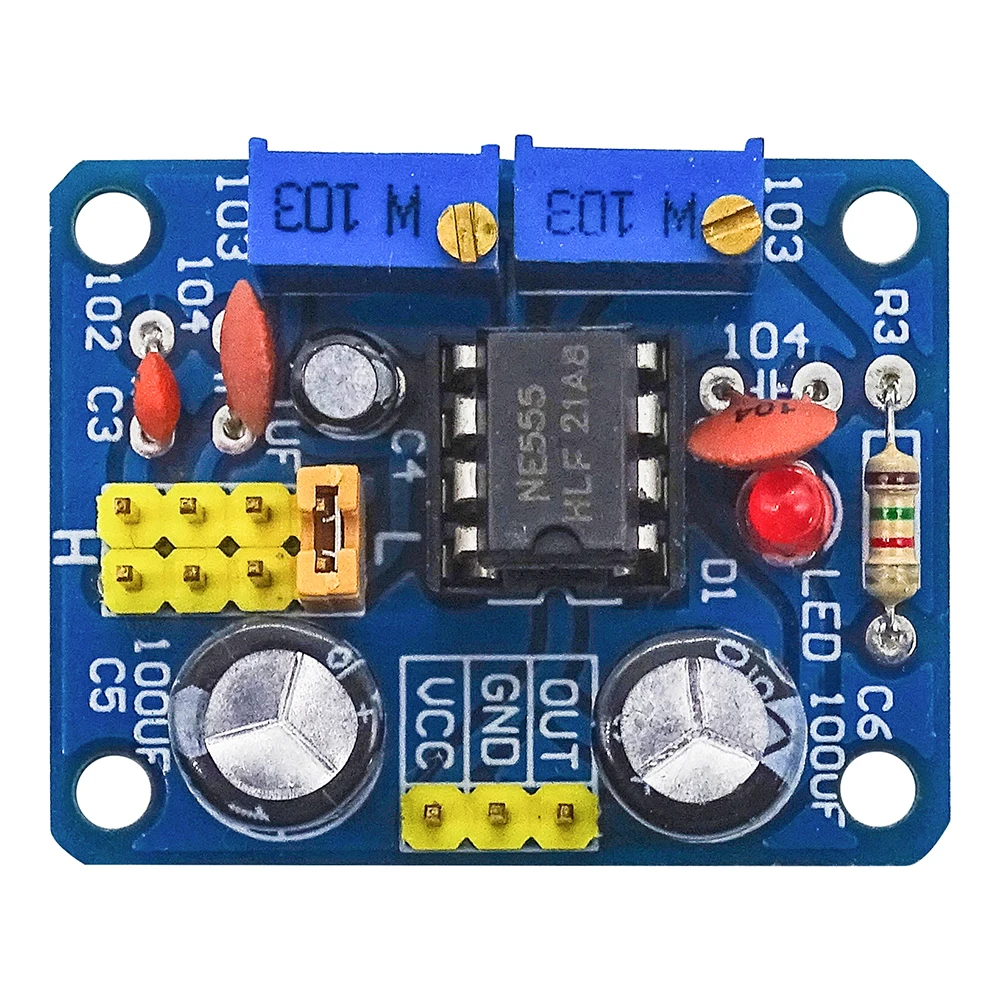

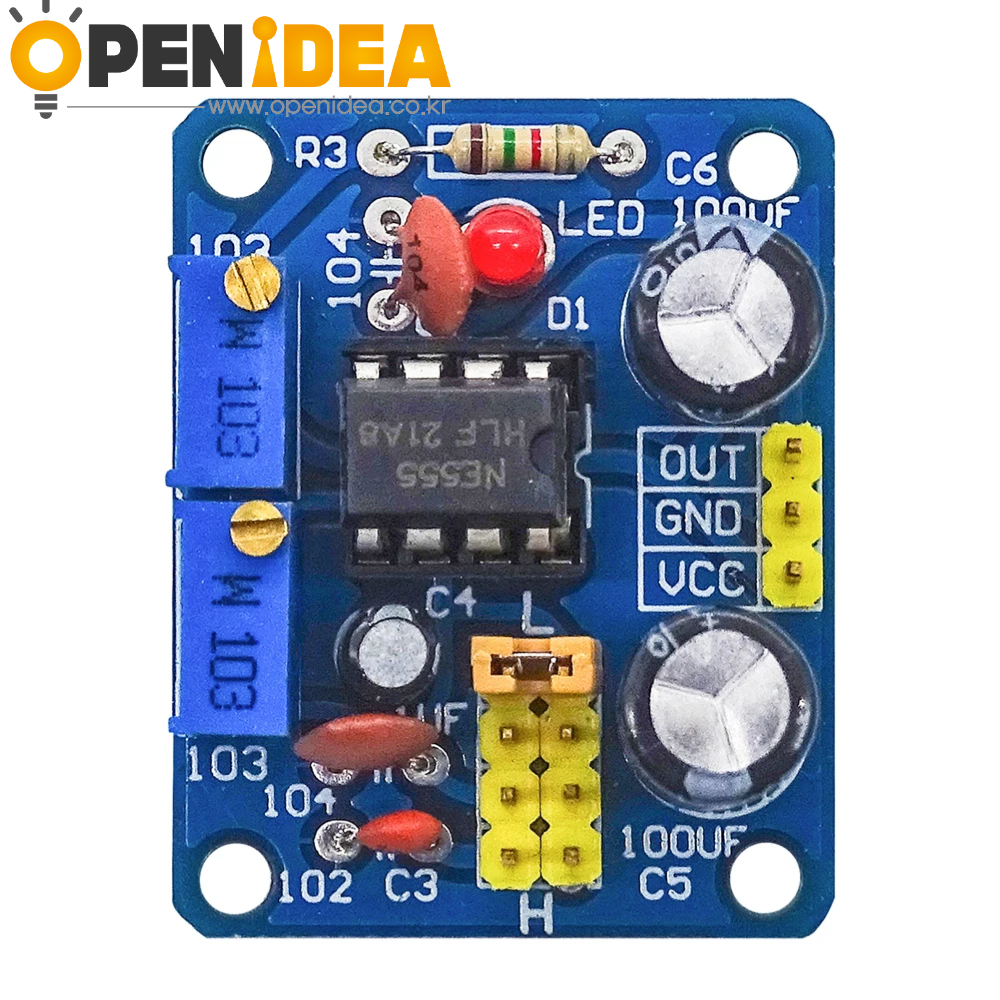

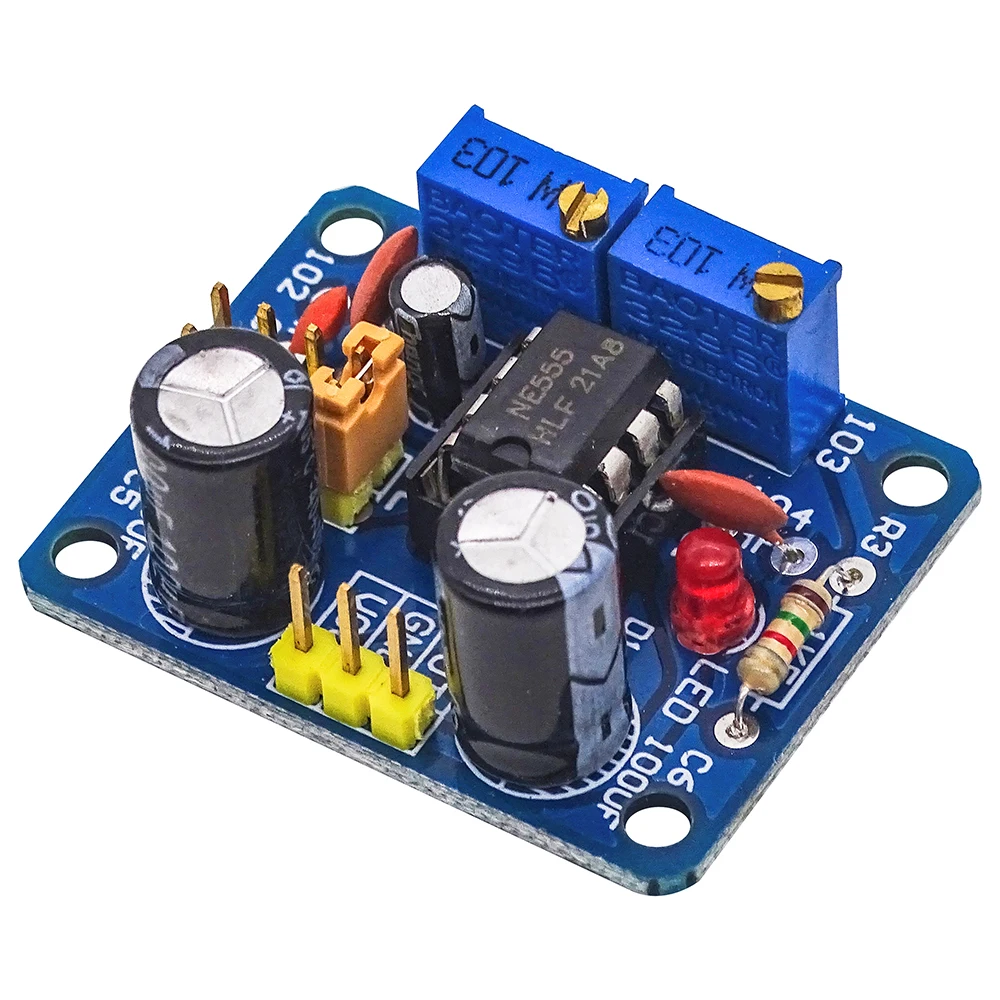

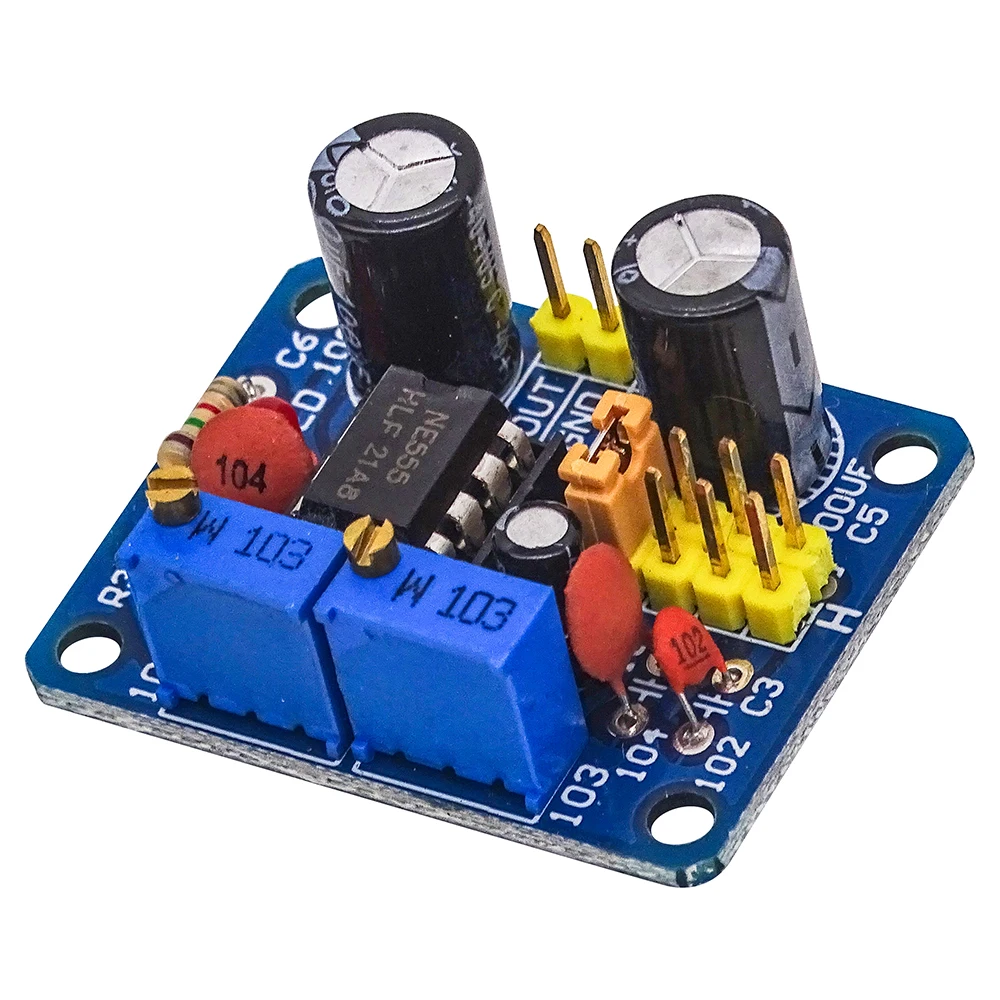

A간단한 설명

1.T그는 메인 칩: NE555;

2. 입력 전압: 5V-15VDC. 5V 전원 공급 장치, 출력 전류는 약 15MA 일 수 있습니다. 12V 전원 공급 장치, 출력 전류는 약 35MA 일 수있다;

3. 입력 전류: 100MA

4. T그는 진폭을 출력합니다: 4.2V V-PP 11.4V V-PP. (입력 전압에 따라 출력 진폭이 달라집니다)

5.T그는 출력 전류: 15MA (5V 전원 공급 장치, V-PP 50% 이상), 35MA (12V 전원 공급 장치, V-PP 50% 이상)

장점

1. LED 지침이있는 출력, 직접 출력이 없습니다 (저레벨 LED, 높은 LED 꺼짐, LED가 깜박일 때 주파수가 상대적으로 낮음).

2. 출력 주파수 범위 등급 선택 사항 (선택에 짧은 컷 캡이 있음) 으로 출력 주파수를보다 연속적으로 조절할 수 있습니다.

낮은 주파수 범위: 1Hz ~ 50Hz

IF 파일: 50Hz ~ 1kHz

고주파 파일에서: 1KHz ~ 10kHz

높은 주파수 범위: 10kHz ~ 200kHz

3. 출력 주파수는 조정 가능합니다.

기간 T = 0.7 (RA + 2RB) C

RA, RB 0-10K 에서 조정 가능;
