제품 소개

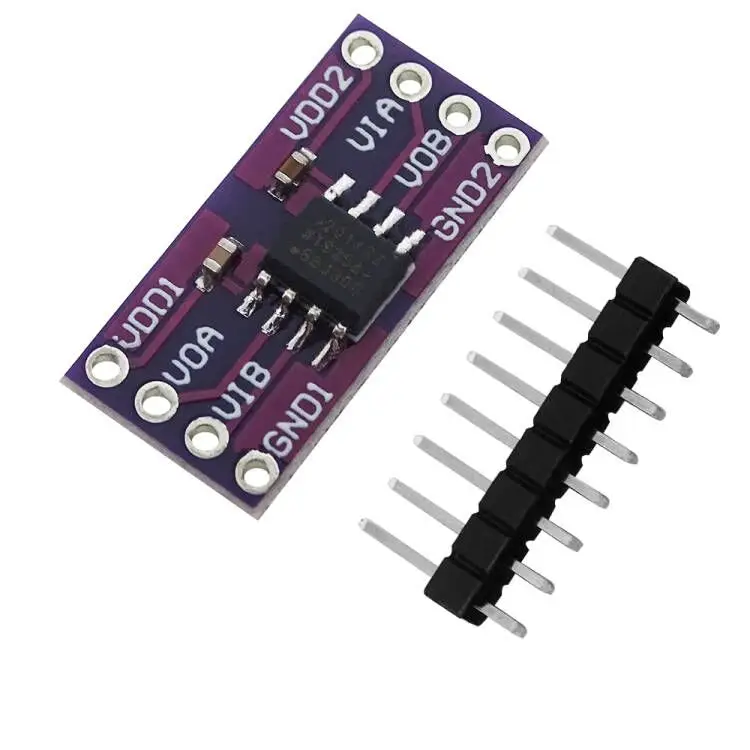

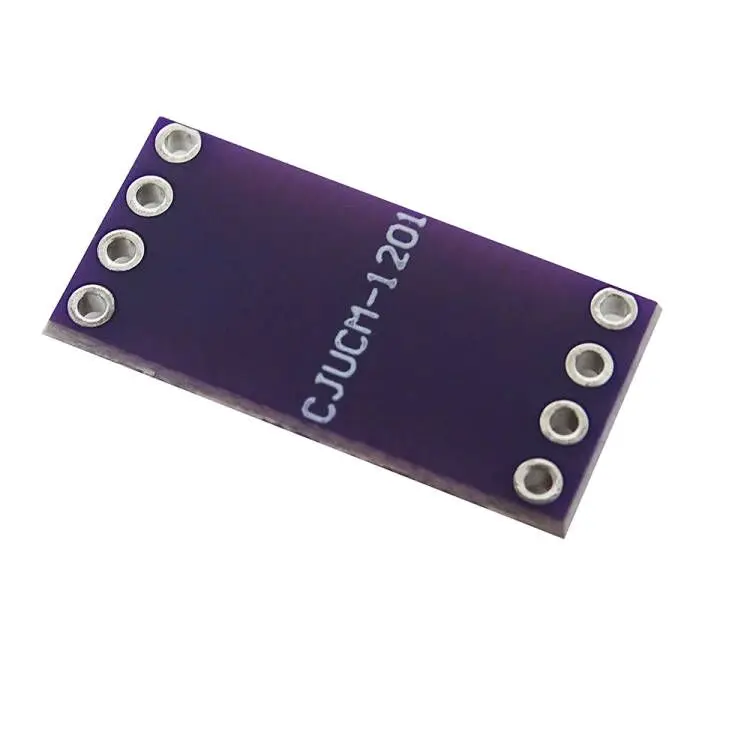

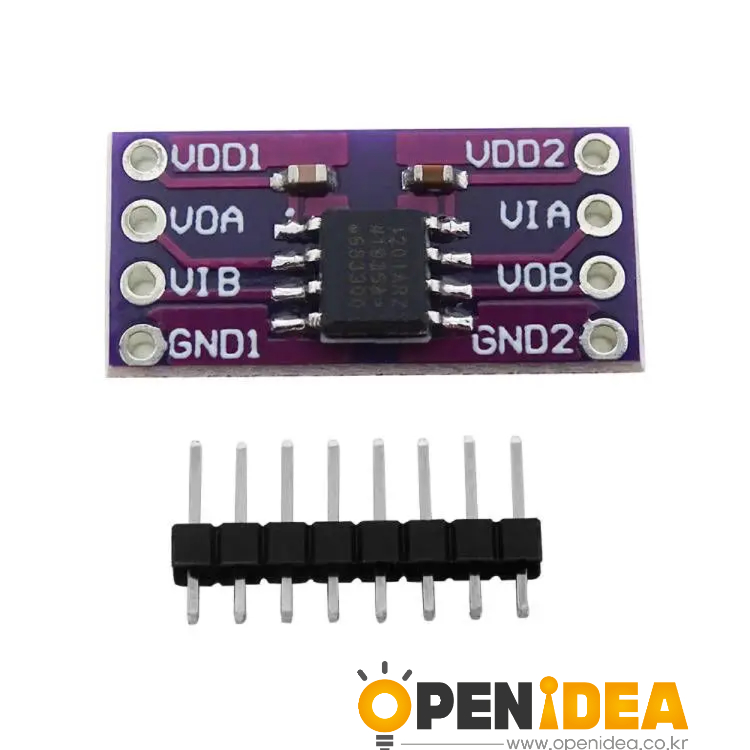

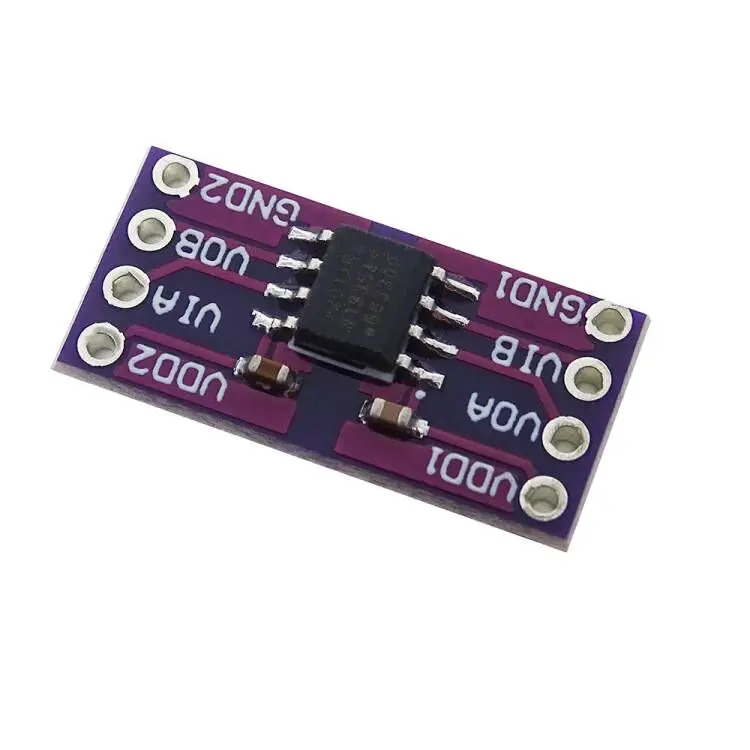

CJMCU-1201 ADUM1201 듀얼 채널 디지털 자기 절연체 대신 포토 커플러

이 CJMCU-ADUM1201 특허받은 ADI의 iCoupler 디지털 아이솔레이터와 특허받은 평면 자기장 격리 기술을 기반으로 합니다. ICoupler 기술은 칩 크기 변압기를 기반으로하며 광 커플러에 사용되는 LED와 포토 다이오드의 조합을 기반으로하지 않는 특허 격리 기술입니다. ICoupler 기술은 광 커플러에서 광전 변환 프로세스를 제거하고 특허받은 iCoupler 변압기 기술을 사용하여 변압기 드라이브와 수신 회로를 통합하여 옵토 아이솔레이터와 비교할 수없는 성능 이점을 달성합니다. ICouple 변압기는 웨이퍼 레벨 제작 프로세스를 사용하여 칩에서 직접 제작되기 때문에 iCoupler 채널은 채널 간의 통합을 효과적으로 달성하고 포토 커플러보다 다른 반도체 기능을보다 쉽게 구현합니다.

광커플러에는 효율에 영향을 미치는 광전 변환 링크가 없으므로 iCoupler 디지털 아이솔레이터는 LED의 외부 회로를 구동 할 필요가 없습니다. 전력 소비는 광 커플러의 1/50 1/10. 이 새로운 전자기 격리 방법은 고온 저항 측면에서 광 커플러보다 훨씬 우수합니다. ICoupler 디지털 아이솔레이터는 125 ° C 고온에서 성능과 신뢰성을 저하시키지 않으므로 저렴한 비용과 작은 볼륨? SOIC 패키지는 비용을 절감 할뿐만 아니라 칩 크기를 줄입니다. 또한 iCoupler 디지털 아이솔레이터의 격리 채널은 광 커플러보다 데이터 전송 속도, 타이밍 정확도 및 일시적인 공통 모드 거부가 높습니다. 정격 절연 전압은 고 절연 광커플러의 두 배이며 데이터 전송 속도와 타이밍 정확도는 10 배입니다. 또한 광커플러와 달리 다중 채널 iCoupler 디지털 워드 아이솔레이터는 동일한 칩에서 정방향 및 역방향 통신 채널을 제공 할 수있어 신호 전송 방향을보다 유연하게 만들고 인터 칩을 단순화합니다. 하드웨어 연결 라인

특징:

1. 속도는 더 높고 최대 속도는 125 Mbps에 도달 할 수 있습니다.
2. 낮은 전력 소비는 동일한 데이터 전송 속도를 가진 기존의 1/10 광 절연체보다 낮으며 최소 작동 전류는 0.8mA 입니다.
3. 높은 성능 타이밍 정확도, 일시적인 공통 모드 거부 및 채널 간 일치가 기존 옵토 아이솔레이터보다 우수합니다.
4. 더 작고 통합 된 인쇄 회로 기판 (PCB) 영역은 전통적인 opto-isolator의 40%.
5. 보다 유연한 애플리케이션 전통적인 광커플러와 달리 다중 채널 iCoupler 디지털 아이솔레이터는 동일한 칩에서 정방향 및 역방향 통신 채널을 제공합니다.

ADUM1201 은 자체 전원 공급 장치 및 기준 접지와 격리되어 있습니다. 공급 전압 범위는 2.7V ~ 5.5 V로 저전압 공급을 가능하게하여 시스템 전력 소비를 더욱 줄입니다. 전원 공급 장치와 기준 접지 사이에 고주파 간섭을 걸러 내기 위해 0.01μF ~ 0.1μF 커패시터를 연결해야합니다. 커패시터와 전원 공급 장치 사이의 거리는 20mm 이내 여야하며 더 나은 필터링 효과를 얻을 수 있습니다. 분리 된 두 채널이 고도로 일치하기 때문에 채널 간의 크로스 스토킹이 작으며 2 채널 입력 및 출력 역 설계는 RS232 버스 이중 방향 트랜시버에 매우 적합합니다. 이는 절연체와 격리 된 터미널 사이의 하드웨어 연결을 크게 단순화합니다. GND1 과 GND2 는 두 가지 다른 참조 근거이며, 그렇지 않으면 격리 효과가 달성되지 않습니다.

또한 ADUM1201 이 정상적으로 작동 할 때 양쪽 끝의 전원 공급 장치에 동시에 전원을 공급해야합니다. ADUM1201 의 두 채널이 모두 정상적으로 작동하는지 확인합니다. 전원이 공급되지 않으면 전체 코어 칩이 제대로 작동하지 않습니다.
