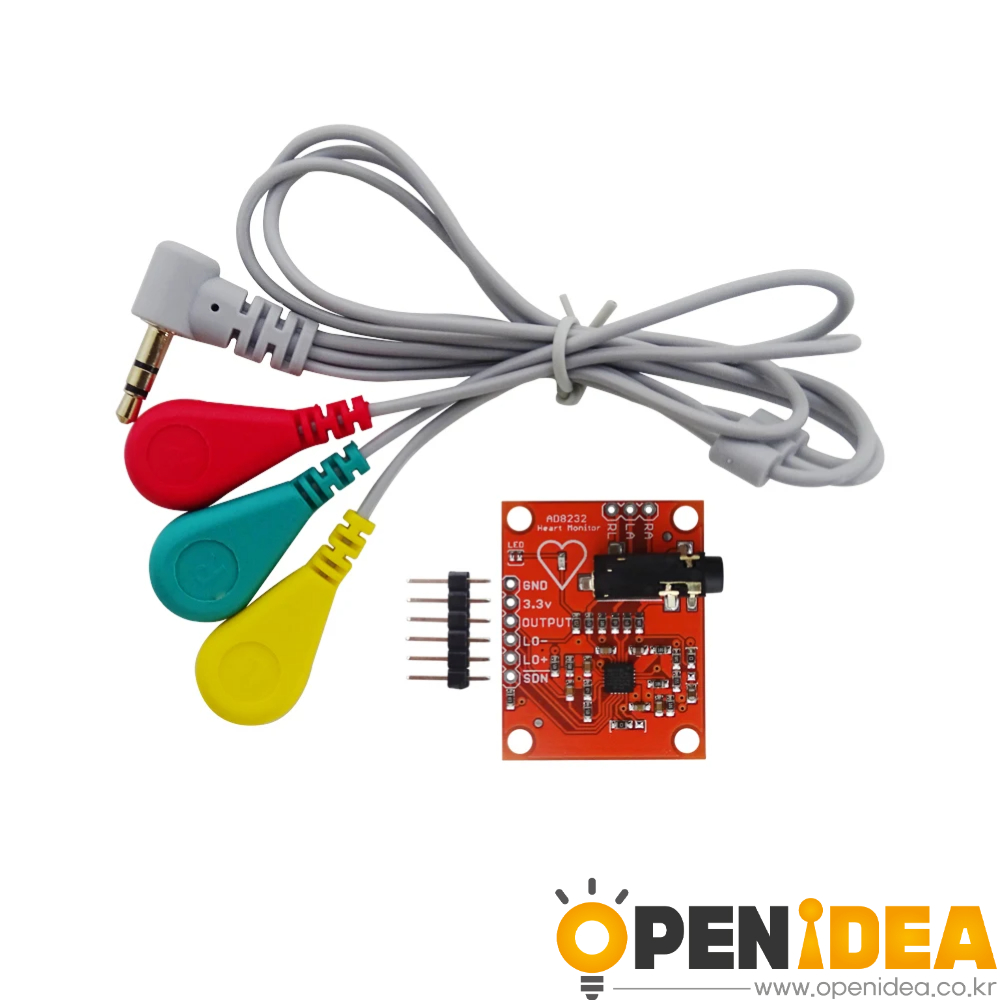

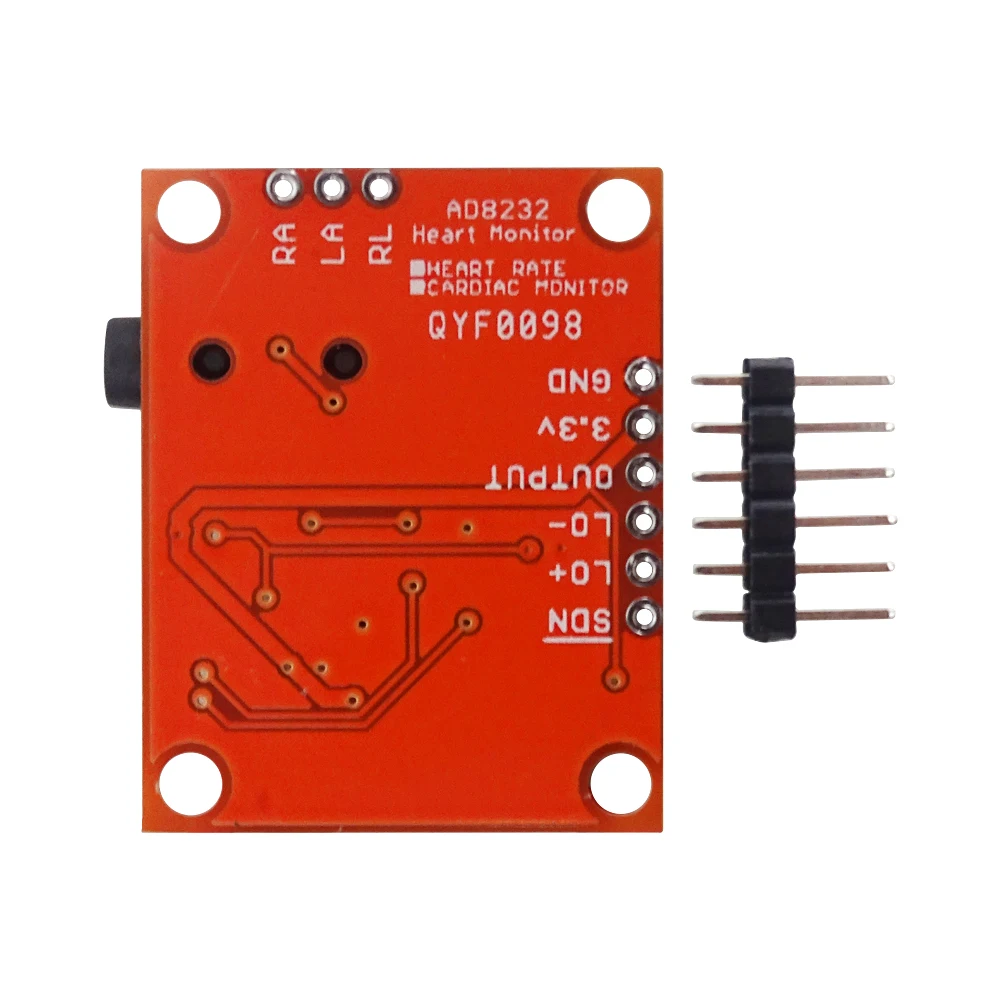

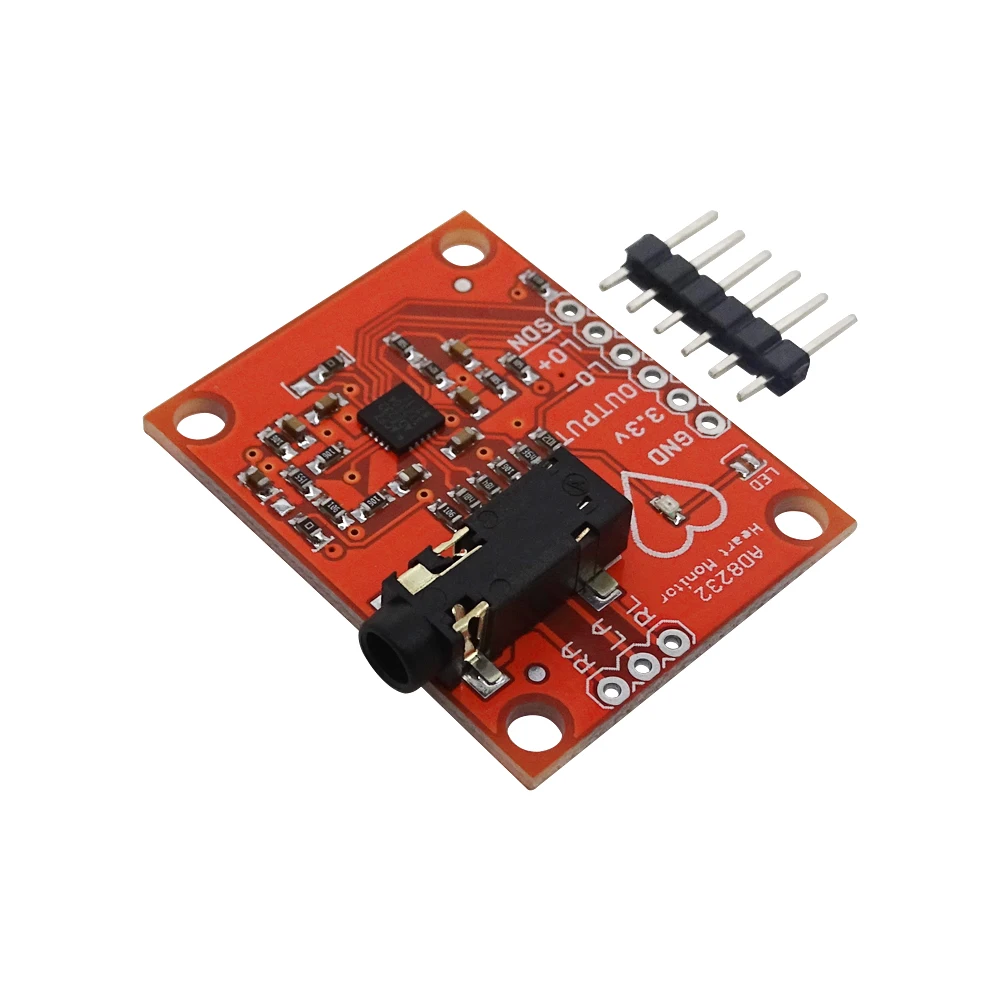

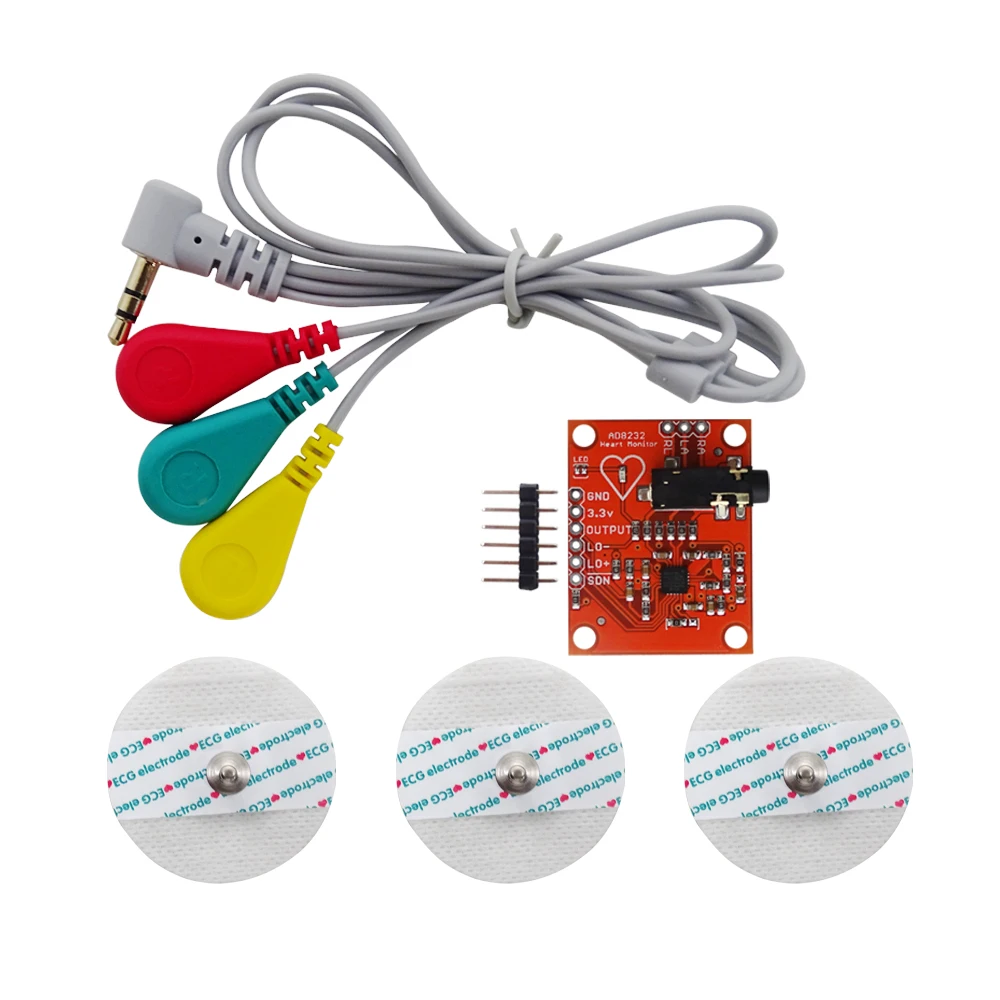

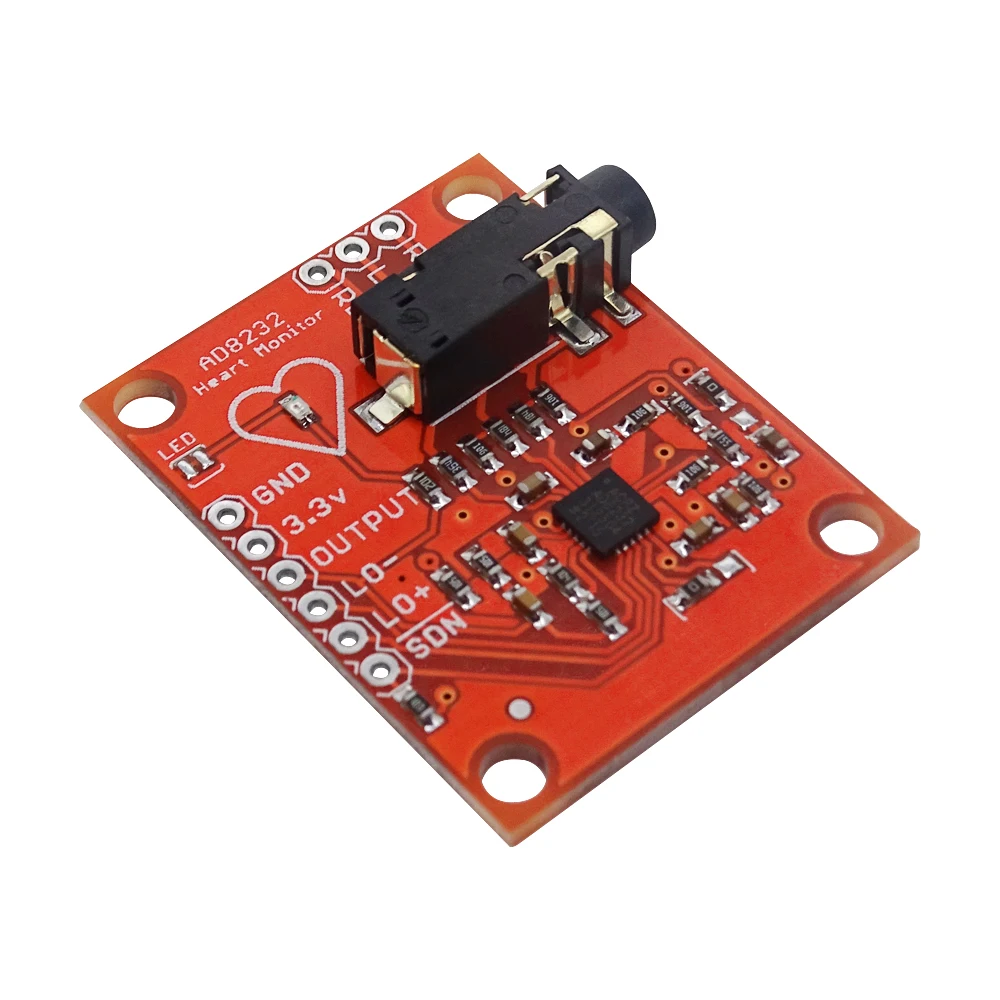

ECG 측정 맥박수 모니터 ECG 센서 모듈 AD8232 [ZTJ68-104]
  • ECG 측정 맥박수 모니터 ECG 센서 모듈 AD8232 [ZTJ68-104]
  • ECG 측정 맥박수 모니터 ECG 센서 모듈 AD8232 [ZTJ68-104]
  • ECG 측정 맥박수 모니터 ECG 센서 모듈 AD8232 [ZTJ68-104]
  • ECG 측정 맥박수 모니터 ECG 센서 모듈 AD8232 [ZTJ68-104]

ECG 측정 맥박수 모니터 ECG 센서 모듈 AD8232 [ZTJ68-104]

4.0 0리뷰
5,010 원
구매혜택:         적립 마일리지 : +5원 (상품 : 5원)
자체상품코드:  ZTJ68-104
브랜드:      OPENIDEA
수량:
1~2일 (재고 소진시 약 1주일 소요될 수 있습니다.)
총 상품금액(VAT 포함):   5,010원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
바로구매하기 장바구니
추천 상품
  • 2,800원
  • 9,600원
  • 178,000원
  • 2,000원
  • 5,600원
  • 21,000원
  • 2,800원
  • 1,900원
  • 14,700원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내

제품 개요

AD8232 는 통합 프론트 엔드로 심박수 모니터링을위한 심장 생체 전기 신호의 신호 조절에 적합합니다. ECG 및 기타 생체 전기 측정 애플리케이션을 위한 통합 신호 조절 모듈. 이 장치는 동작 또는 원격 전극 배치에 의해 생성 된 잡음으로 약한 생체 전기 신호를 추출, 증폭 및 필터링하도록 설계되었습니다. 이 설계는 초저전력 아날로그-디지털 변환기 (ADC) 또는 임베디드 마이크로 컨트롤러를 사용하여 출력 신호를 쉽게 획득할 수 있도록 합니다.


기능

AD8232 는 2 극 하이패스 필터를 사용하여 모션 아티팩트와 전극 반셀 전위를 제거합니다. 이 필터는 계장 증폭기 구조와 단단히 결합되어 단일 단계 고 이득 및 하이 패스 필터링을 달성하여 공간 및 비용을 절약 할 수 있습니다.

AD8232 는 사용되지 않는 작동 증폭기를 사용하여 3 극 로우 패스 필터를 생성하여 추가 노이즈를 제거합니다. 사용자는 모든 필터의 차단 주파수를 선택하여 다양한 유형의 응용 프로그램의 요구를 충족시킬 수 있습니다.

시스템 라인 주파수 및 기타 바람직하지 않은 간섭의 공통 모드 거부 성능을 향상시키기 위해, AD8232 에는 RLD (우측 드라이브) 와 같은 구동 리드 응용 분야에서 사용할 앰프가 들어 있습니다.

AD8232 에는 고속 통과 필터의 긴 꼬리 긴 꼬리 현상을 줄이는 빠른 복구 기능이 포함되어 있습니다. 앰프 레일 전압에 갑작스런 신호 변경 (예: 리드 분리) 이 있으면 AD8232 는 자동으로 더 높은 필터 차단 상태로 조정됩니다. 이 기능을 통해 AD8232 는 신속한 복구를 수행 할 수 있으므로 리드가 측정 대상의 전극에 연결되면 즉시 효과적인 측정 값을 얻을 수 있습니다.
