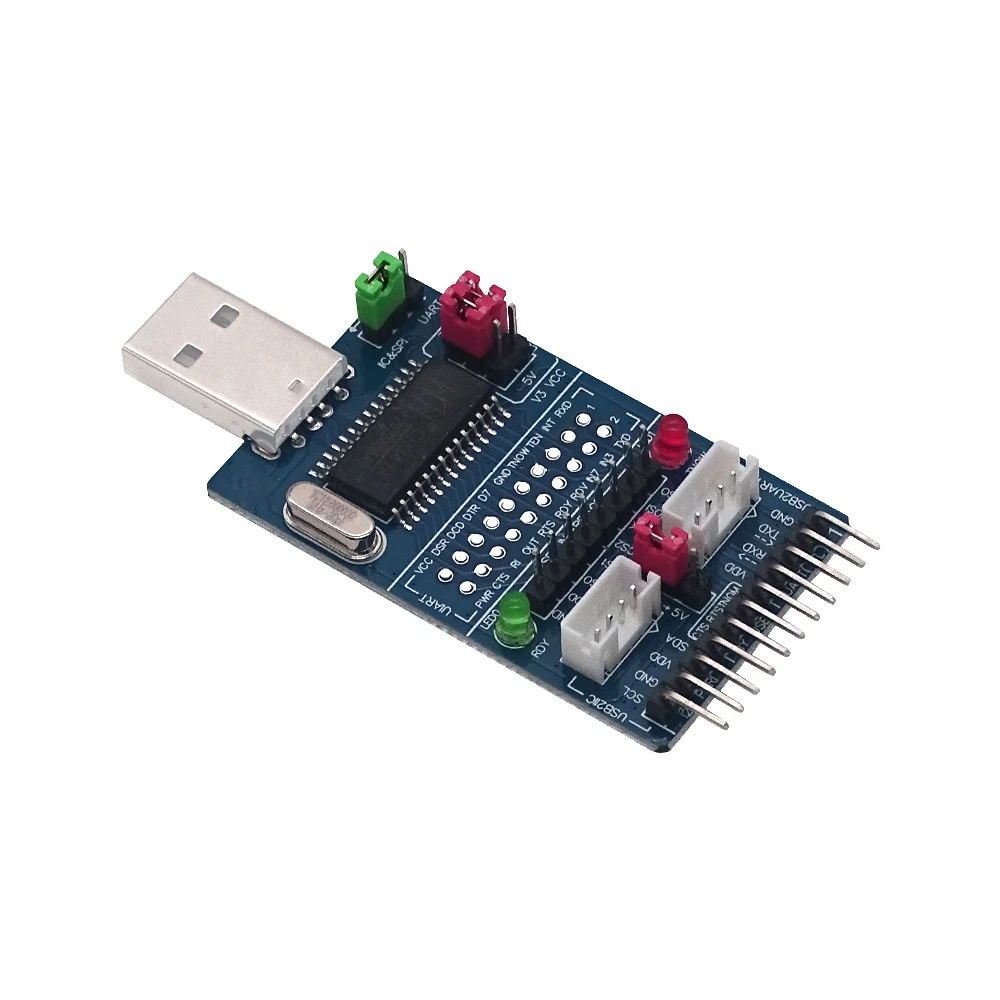

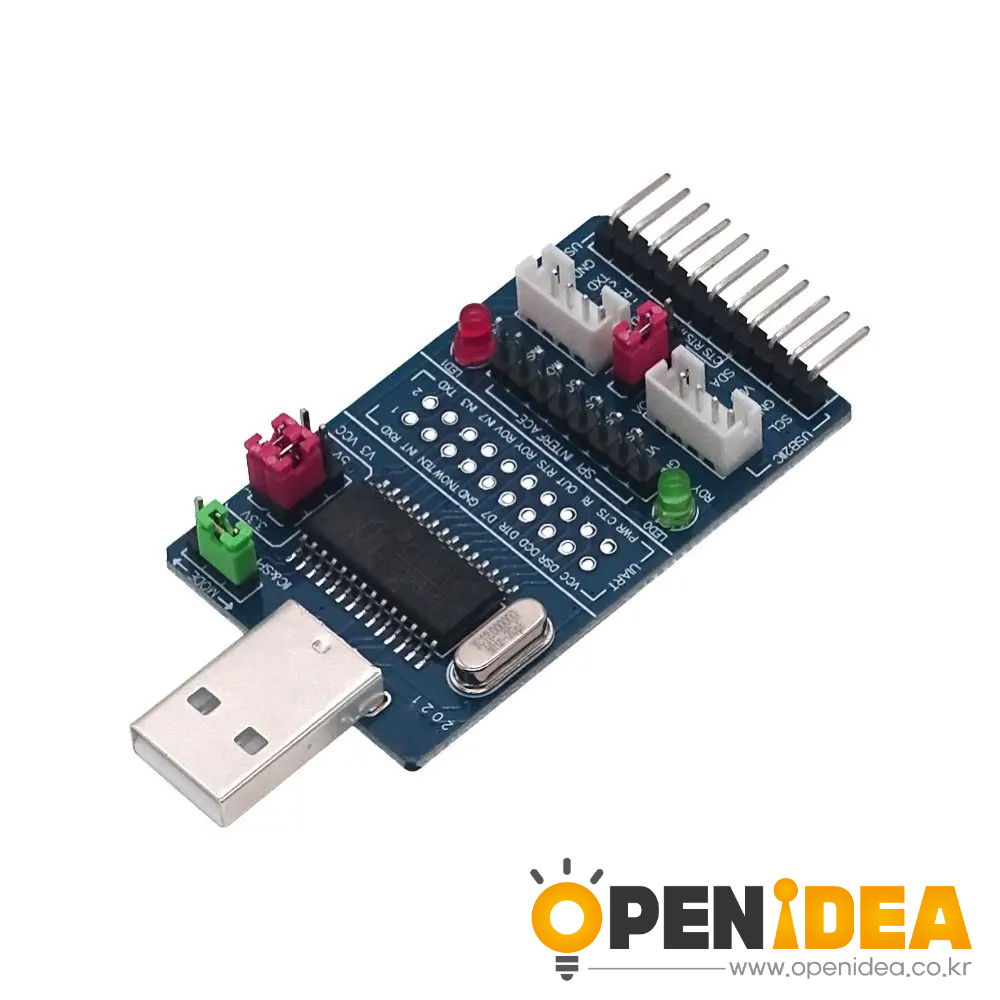

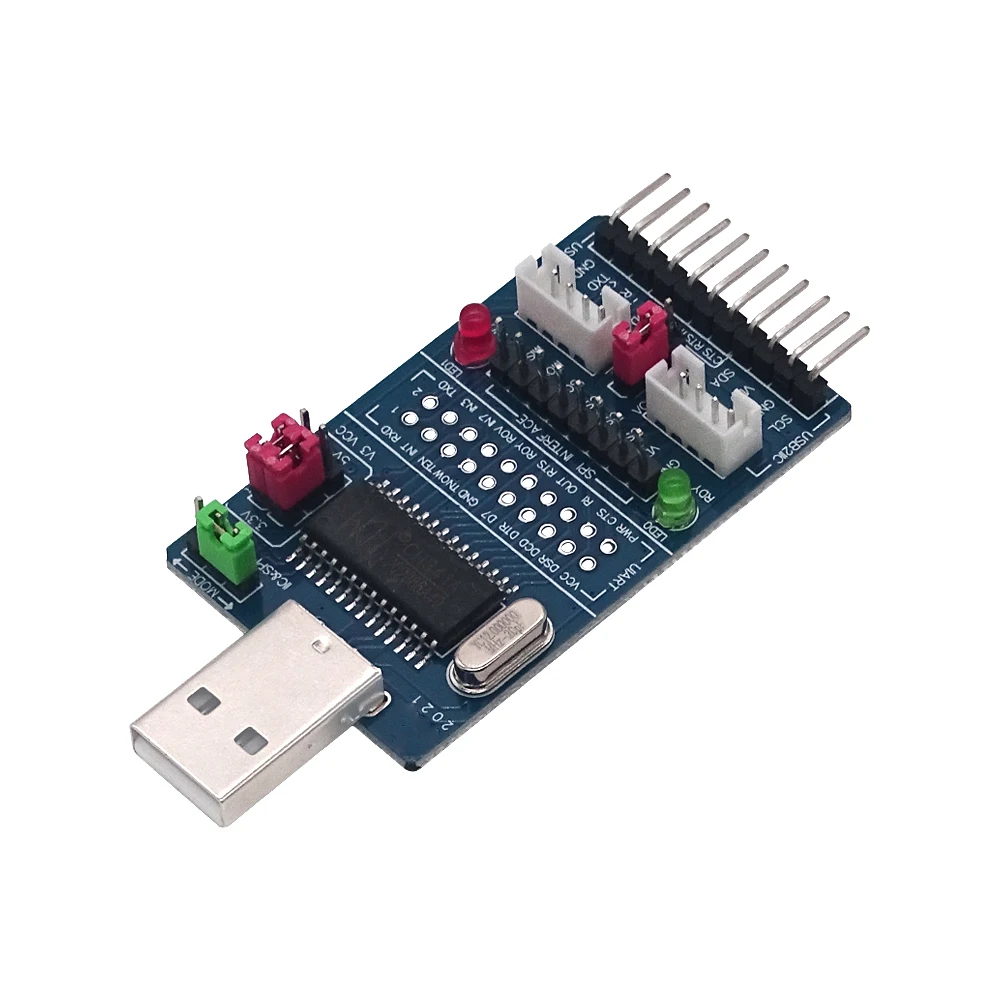

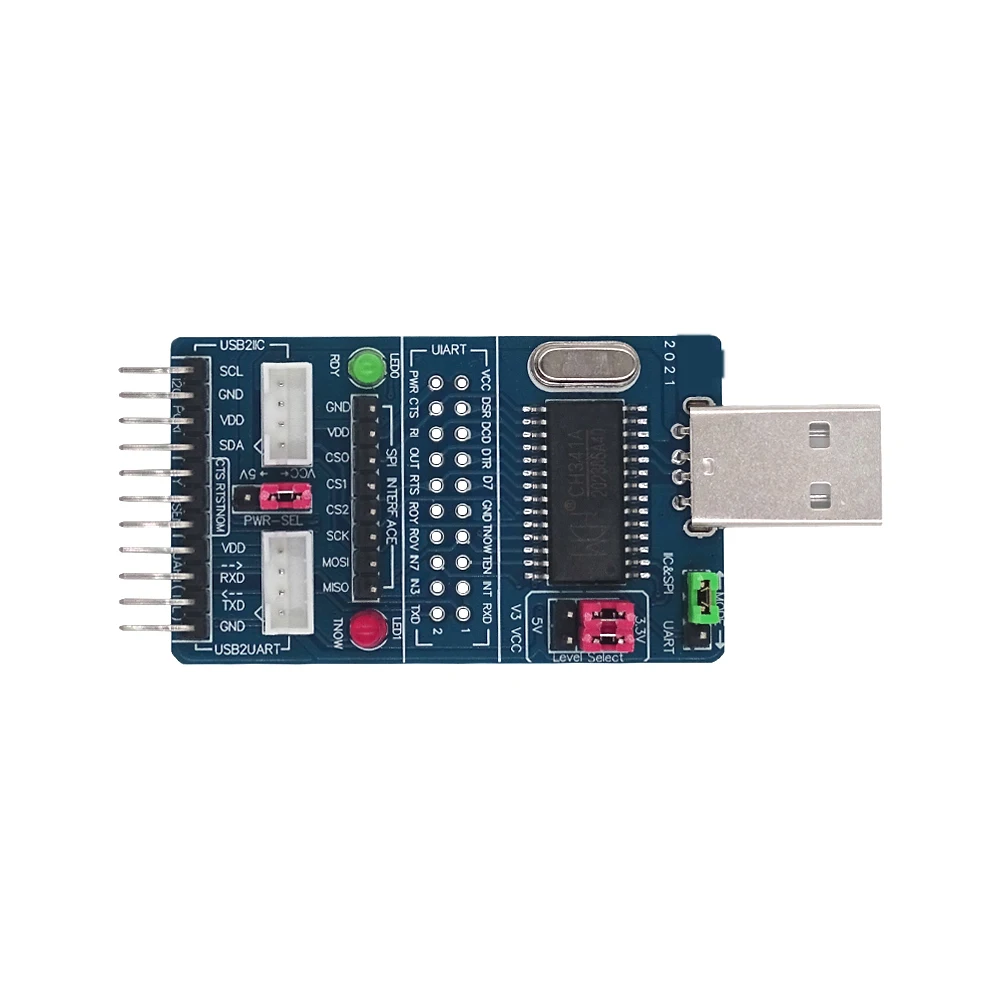

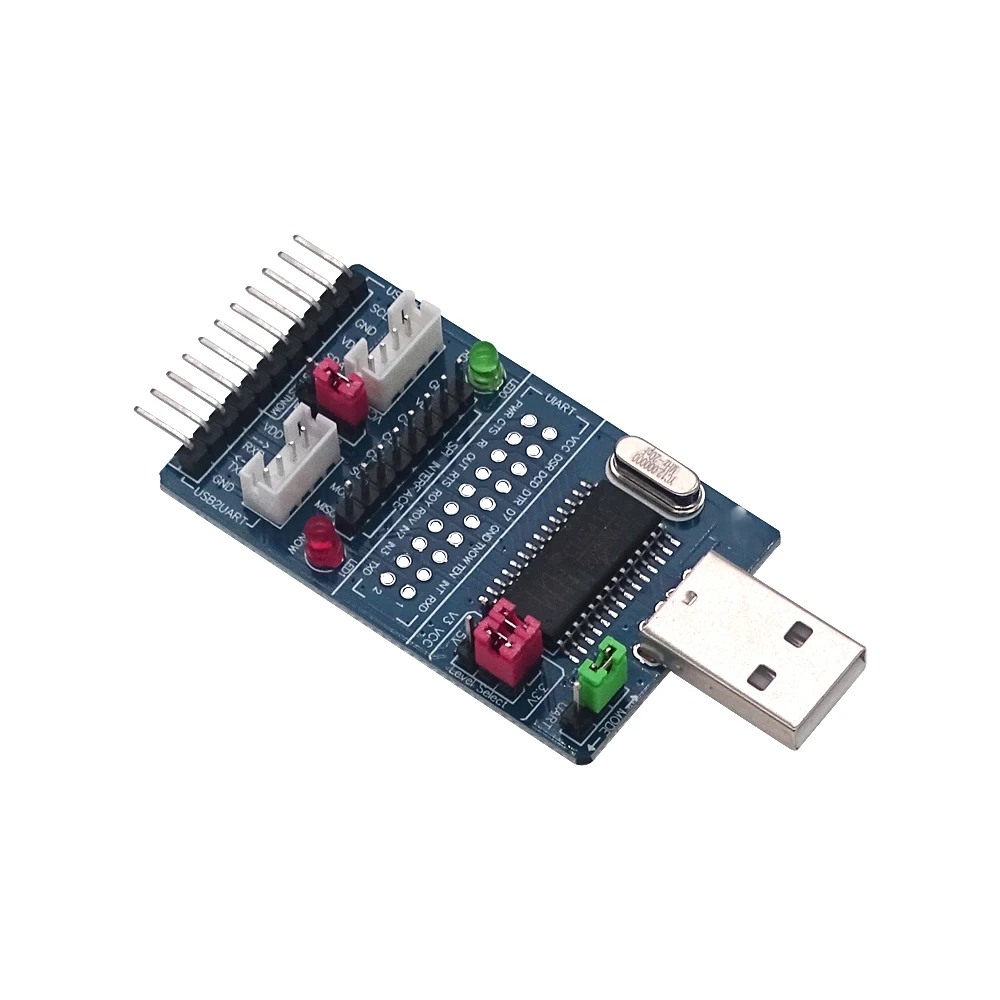

설명:

\ \

USB V2.0, 표준 usb와 호환되는 최고 속도의 USB 장치 인터페이스-공공 디자인;

\ \

USB에서 PC로 직접 전원 연결 아날로그 표준 직렬 포트, 원래 직렬 주변 장치를 업그레이드하거나 USB를 통해 추가 직렬 포트를 추가하는 데 사용됩니다.

3.3V 및 5V TTL 대상 시스템을 지원하며 직렬 포트 응용 프로그램은 수정없이 Windows 운영 체제의 컴퓨터와 완벽하게 호환됩니다.

5, 6, 7 또는 8 데이터 비트 지원, 홀수 검사 지원, 짝수 검사, 빈 기호 및 패리티 검사 없음;

직렬 포트 송신 제어 신호 및 모뎀 접촉 신호 및 직렬 포트 수신 준비 신호의 전송 속도를 지원합니다.

RS232, RS485 및 기타 인터페이스를 지원하는 플러스 레벨 변환 모듈 (별도 판매 지원 모듈)

두 개의 병렬 포트 인터페이스 모드: EPP 모드 및 MEM 모드; 간단한 디지털 I / O 제어에 USB와 병렬 포트를 사용할 수 있습니다.

다양한 직렬 통신 모드, UART, I2C, SPI 등을 지원합니다.

2 와이어 및 4 와이어 동기 직렬 인터페이스를 지원하며 I2C 는 4 가지 전송 속도를 지원합니다.

STC MCU 프로그램 다운로드 및 디버깅, STC 공식 권장 프로그램 완전 지원

외부 출력 전압 지원, 3.3V / 5V 옵션 또는 출력 없음

지원 작업 상태 표시;

듀얼 인터페이스 출력;

하드웨어 전이중 직렬 포트, 내장 트랜시버 버퍼, 50bps ~ 2Mbps 의 통신 전송률을 지원합니다.

지원 윈도우 98/나/2000 / XP/서버 2003/비스타/서버 2008/윈도우 7 / 64 / 32 비트.

신청:

아날로그 표준 직렬 포트. 원래 직렬 주변 장치를 업그레이드하거나 USB를 통해 추가하는 데 사용됩니다.

I2C, SPI, UART 및 TTL 직렬 포트가 필요한 경우;

전자 엔지니어 디버깅 및 다운로드;

다양한 하드웨어 시스템 및 소프트웨어 시스템을 디버그합니다.

직렬 포트 깜박임

직렬 포트 확장: 원래 직렬 포트 주변 장비를 업그레이드하거나 USB를 통해 추가 직렬 포트를 추가하는 데 사용되는 표준 직렬 포트를 에뮬레이트합니다.

하드웨어 디버깅: I2C 를 사용하여 I2C 인터페이스 칩을 디버깅하고 I2C 인터페이스 EEPROM, SPI 인터페이스 플래시 메모리를 굽습니다.

MCU 굽기: UART 인터페이스를 통해 MCU에 프로그램 굽기;

프로그램 디버깅: UART 인터페이스를 통해 프로그램 인쇄 정보를 얻고 프로그램 실행 상태를 확인합니다.

데이터 수집: I2C 및 SPI를 통해 센서 장비의 데이터를 수집하고 저장합니다.

브러시 머신: 직렬 포트 브러시 머신, 펌웨어 업데이트, 브러시 TV, 라우터, 마더 보드 및 기타 장비.
