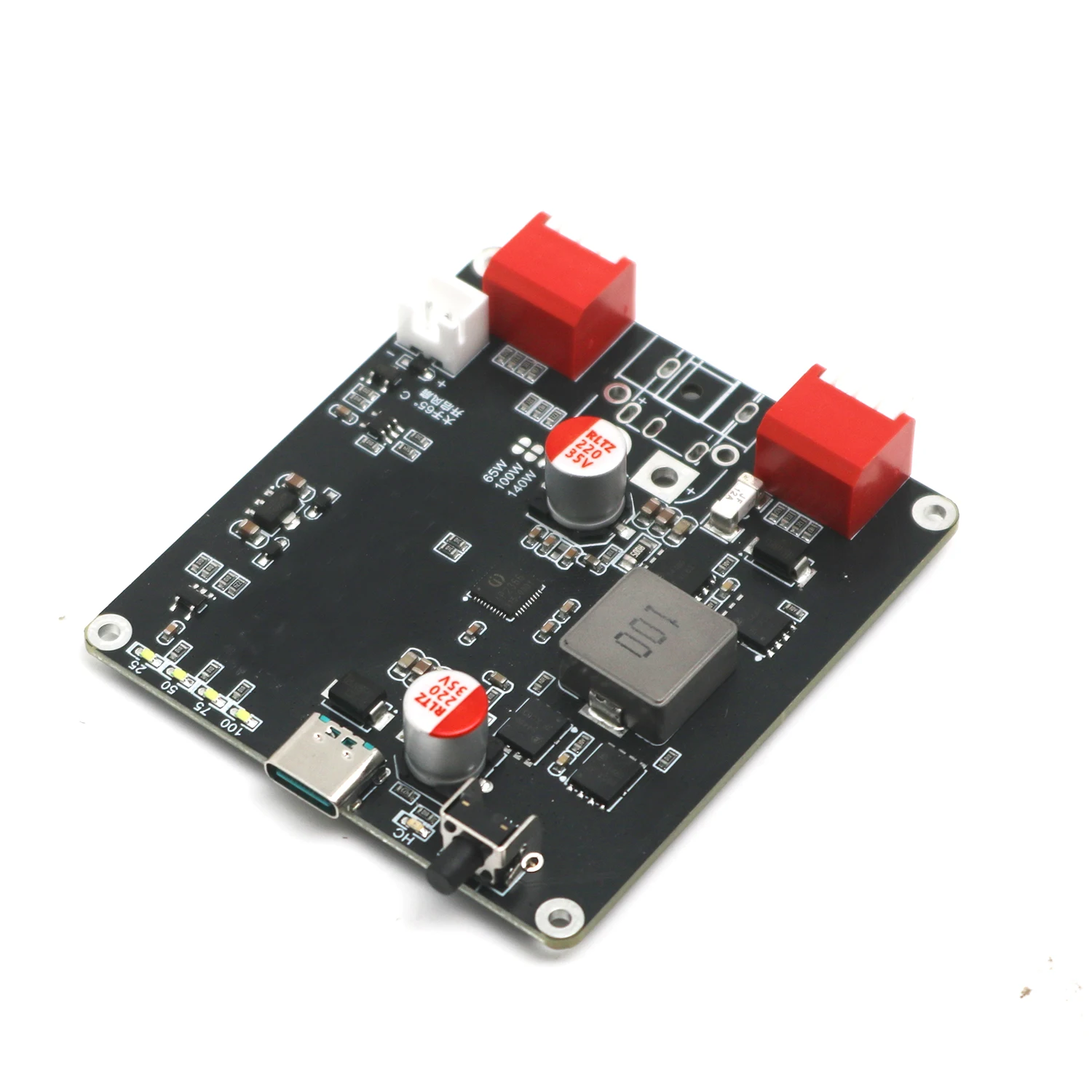

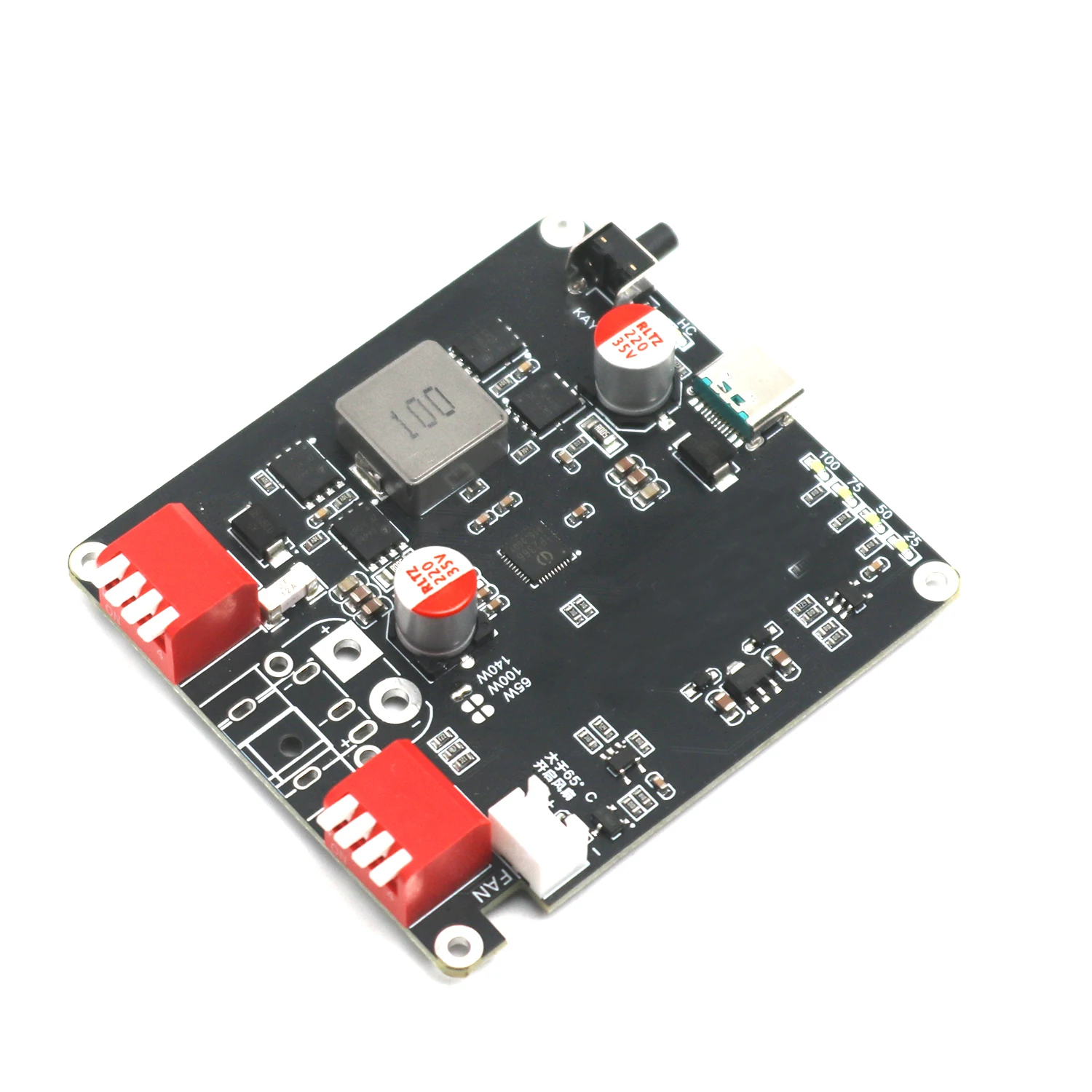

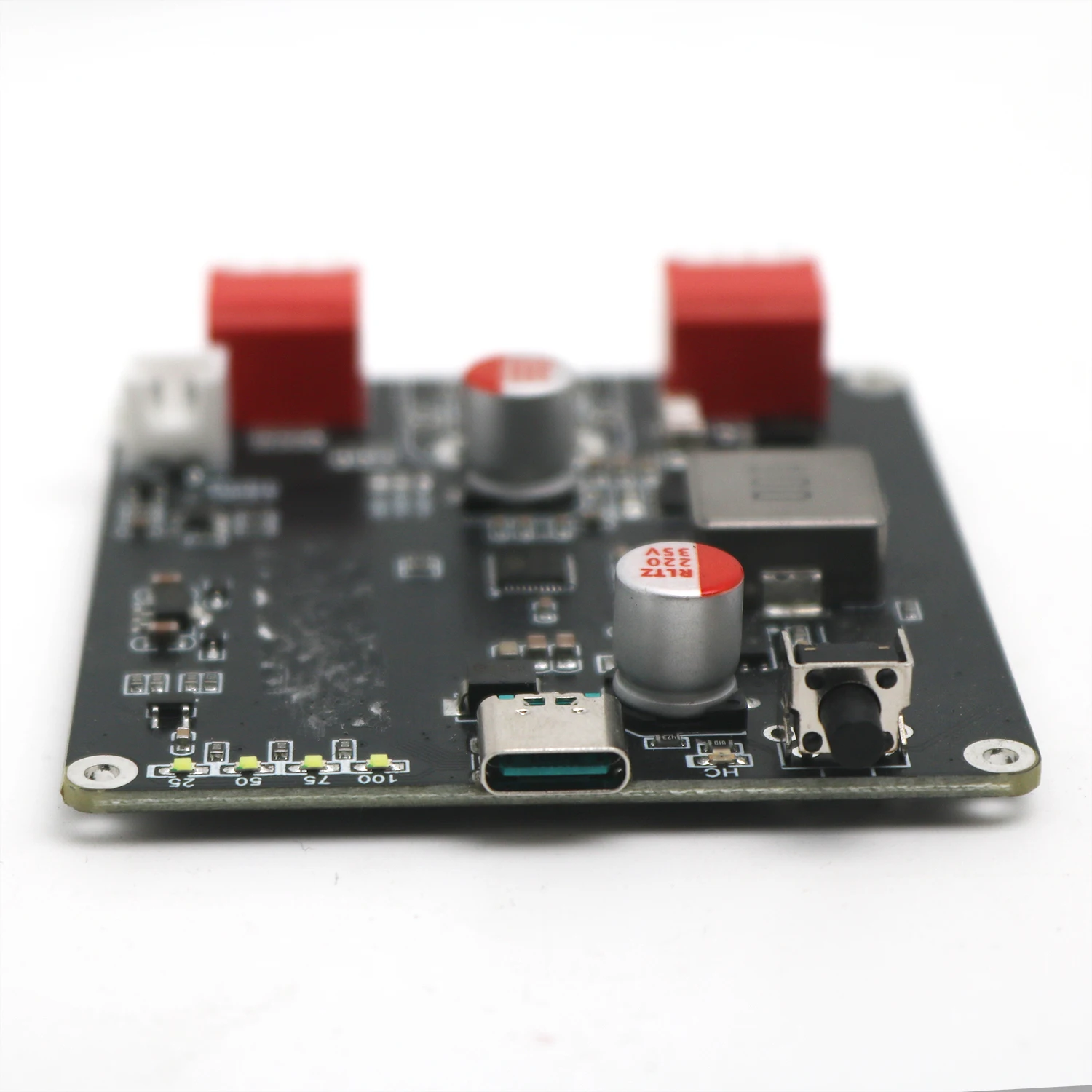

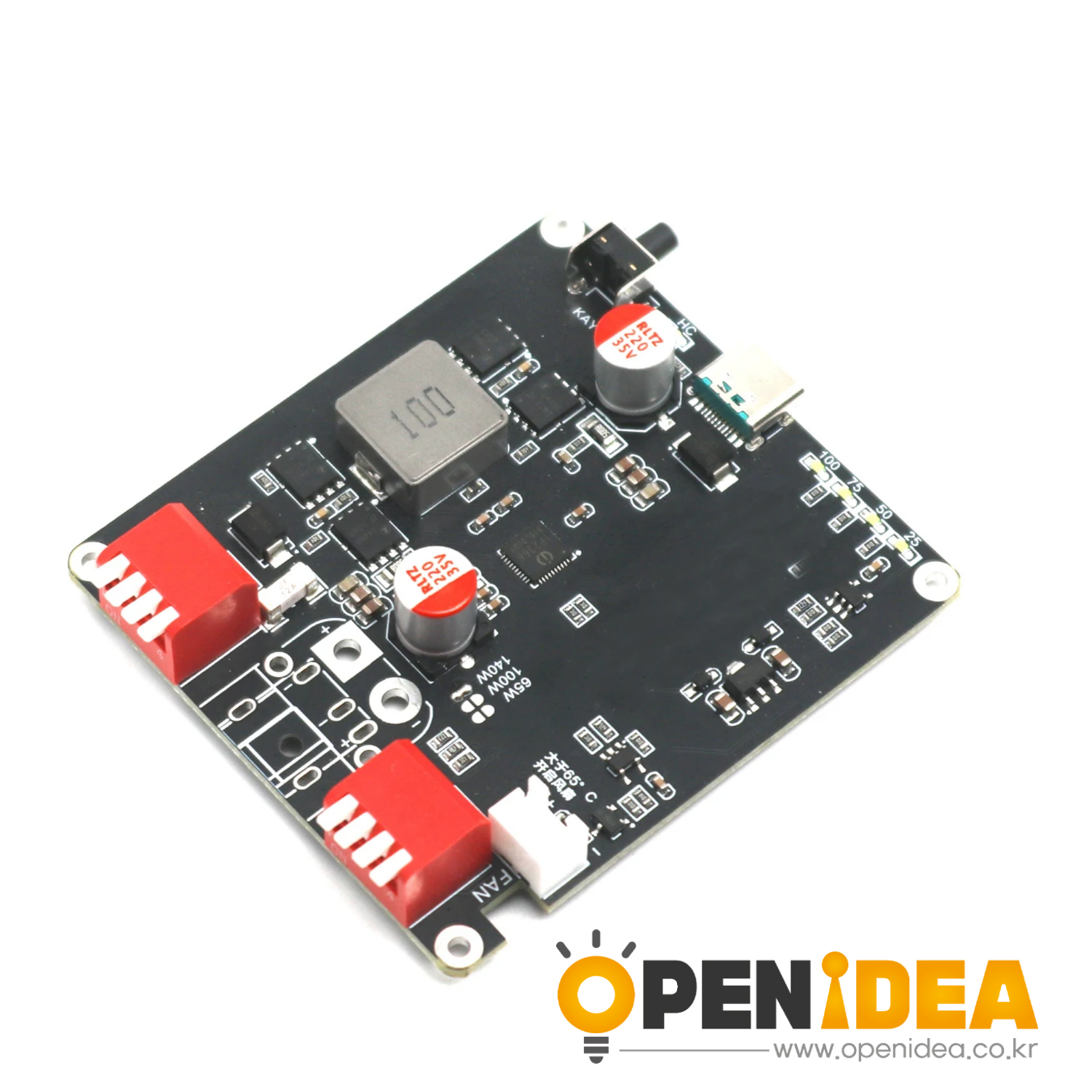

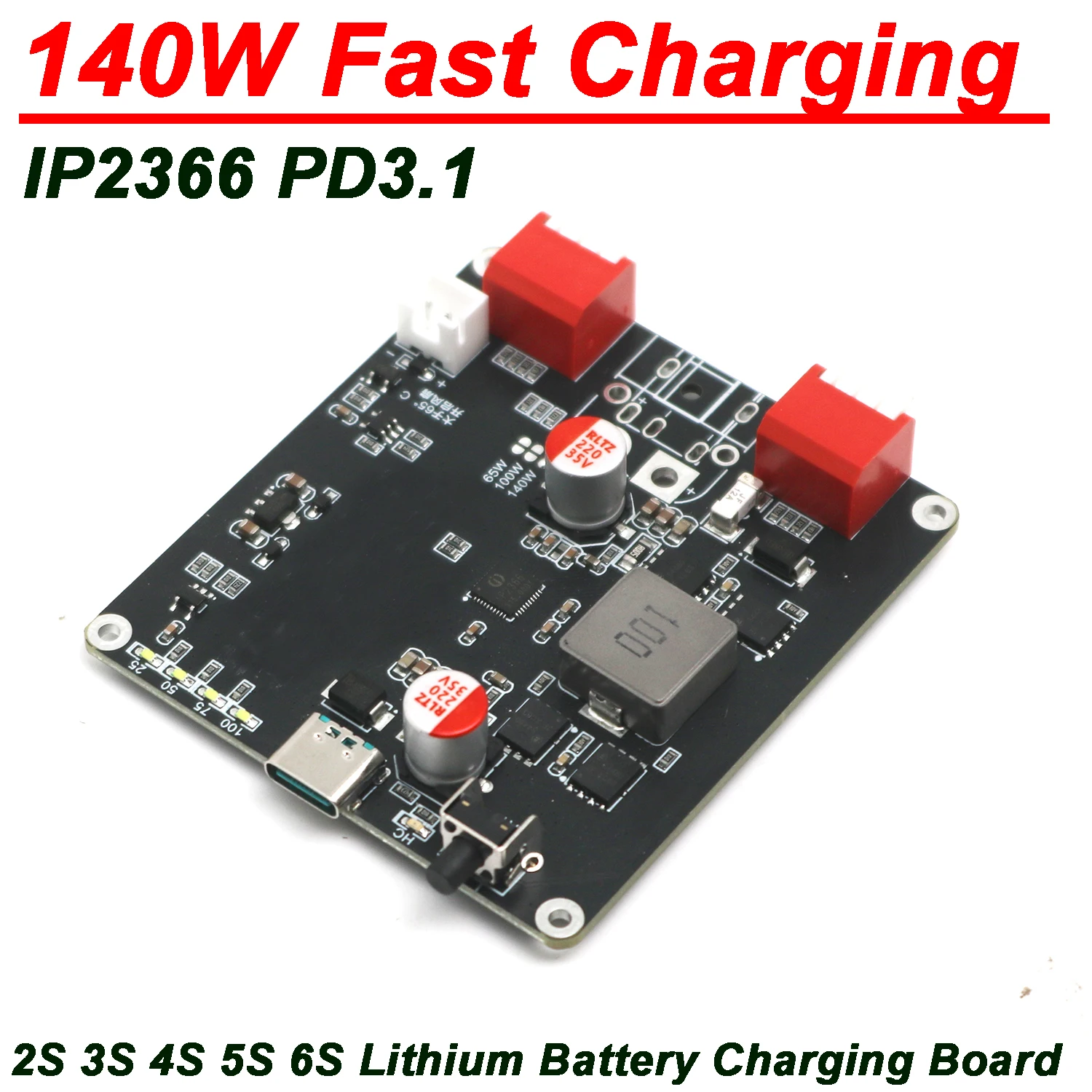

PD3.1 140W 양방향 고속 충전 모듈 IP2366 (자동 온도 조절 장치 포함) 2S 3S 4S 5S 6S 리튬 배터리 충전 보드 BMS 충전기

기본 140W

개인 프로토콜을 지원하지 않음

2S 3S 권장 최대 출력 65W 기어

4S 권장 최대 출력 100W 기어

5S 6S 권장 최대 출력 140W 기어

배터리 팩의 내부 저항이 상대적으로 높으면 전력 소비를 줄이는 것이 좋습니다. 배터리 팩의 용량이 상대적으로 큰 경우 (800 OMAH보다 큼) 열 방출을 잘하거나 전력 소비를 줄이는 것이 좋습니다

고속 충전 사양

통합 FCP 입력/출력 고속 충전 프로토콜

통합 AFC 입력/출력 고속 충전 프로토콜

통합 SCP 입력/출력 고속 충전 프로토콜

DRP 통합 SRC 프로토콜, PD3.1 입출력 고속 충전 프로토콜 시도

통합 QC2.0/QC3.0/QC3.0 + 출력 고속 충전 프로토콜

5V, 9V, 12V, 15V, 20V, 28V 기어 전압을 지원하며 최대 28V5A, 140W 지원

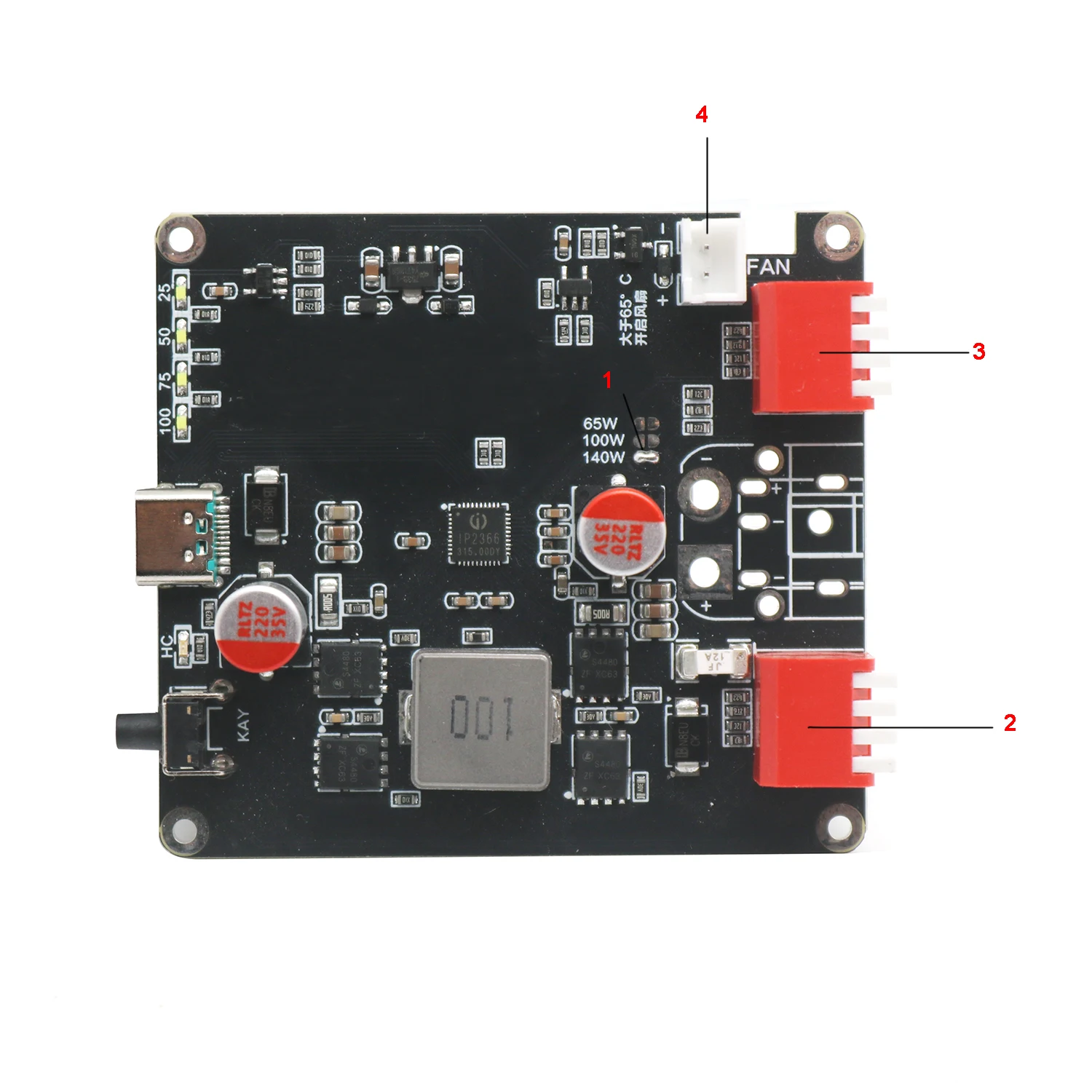

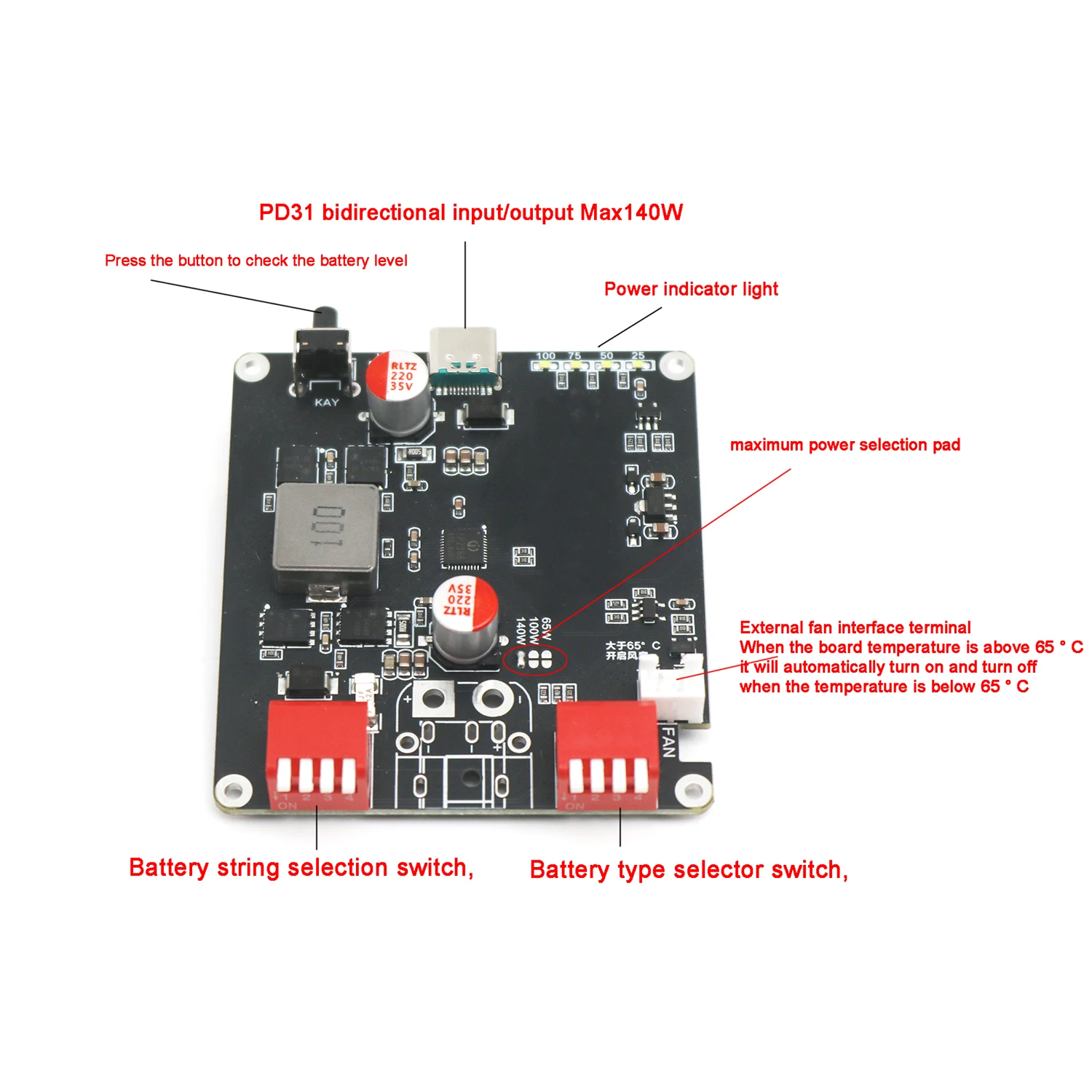

1: 최대 전력 선택 패드,

더 많은 전력의 필요성에 따라 납땜 인두 용접 짧은 연결이있는 별도의 패드 세트가 될 것입니다. 전력이 클수록 열이 커집니다.

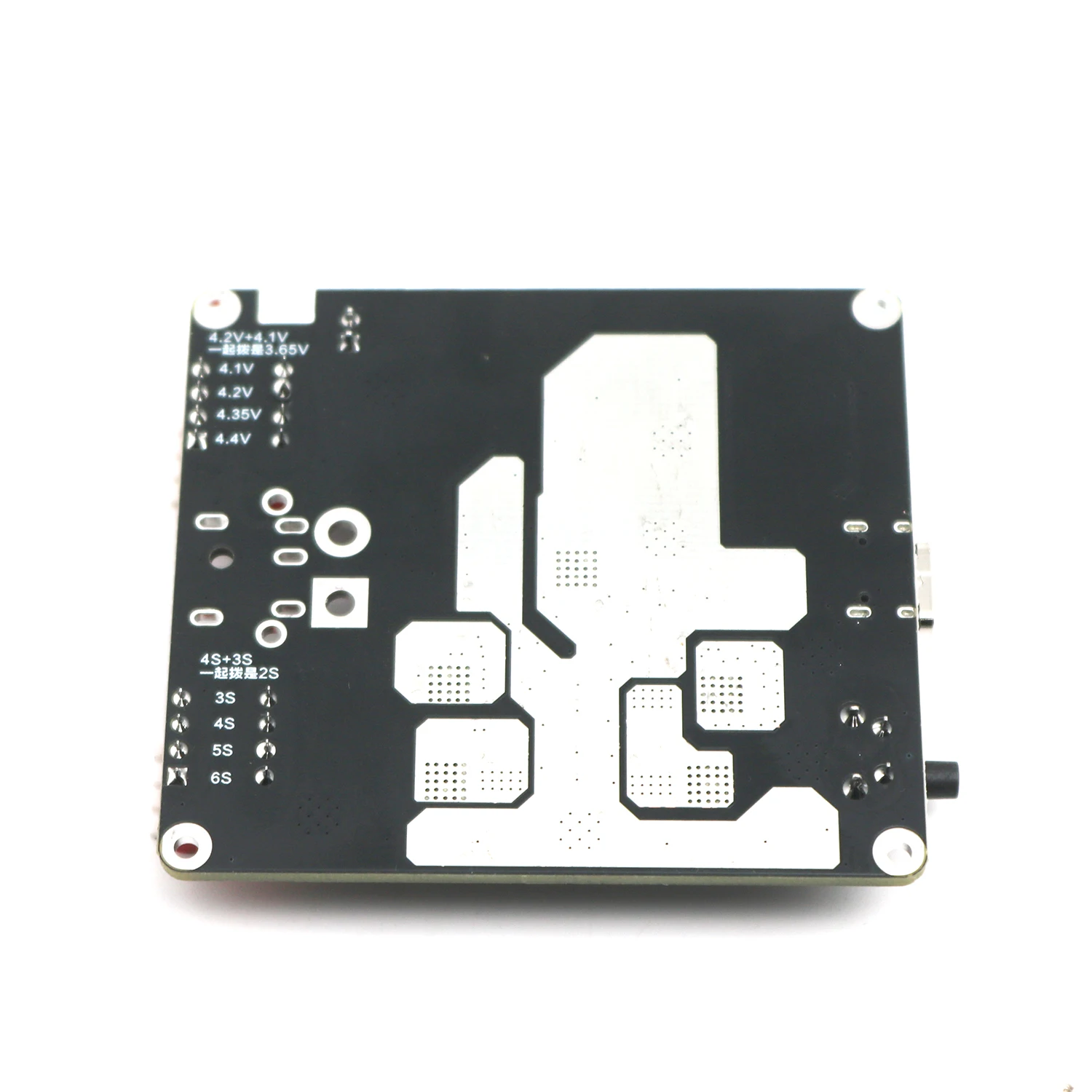

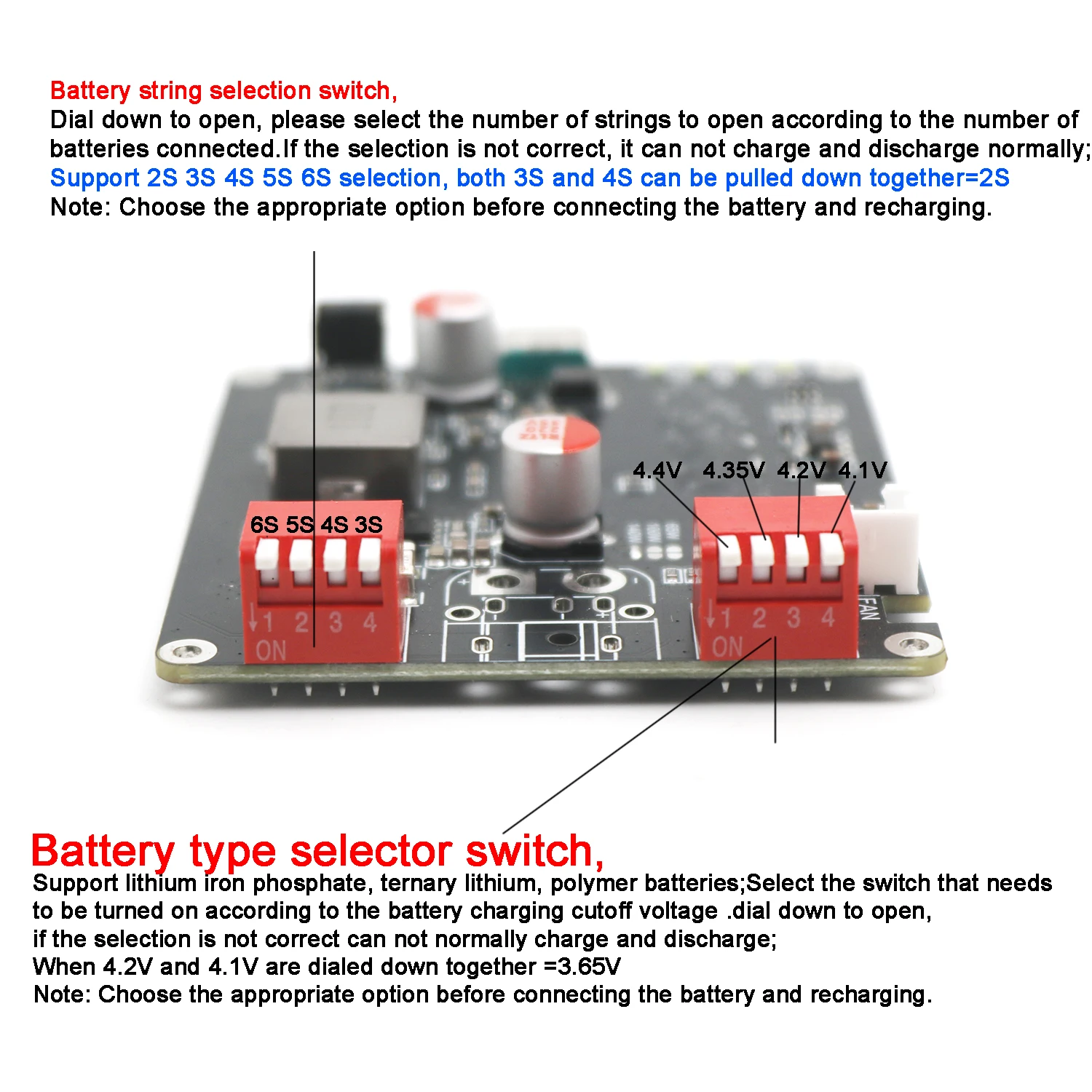

2: 배터리 문자열 선택 스위치,

아래로 전화를 걸어 엽니다. 연결된 배터리 수에 따라 열 줄 수를 선택하십시오.

선택이 올바르지 않으면 정상적으로 충전 및 방전 할 수 없습니다. 지원 2S 3S 4S 5S 6S 선택, 3S 와 4S 를 함께 내릴 수 있습니다 = 2S

참고: 배터리를 연결하고 충전하기 전에 적절한 옵션을 선택하십시오.

3: 배터리 유형 선택기 스위치,

리튬 인산 철, 3 회 리튬, 폴리머 배터리 지원; 배터리 충전 차단 전압에 따라 켜야하는 스위치를 선택하고 전화를 걸어 엽니 다. 선택이 올바르지 않으면 정상적으로 충전 및 방전 할 수 없습니다. 4.2 V와 4.1 V를 함께 다이얼 할 때 = 3.65V

참고: 배터리를 연결하고 충전하기 전에 적절한 옵션을 선택하십시오.

4: 외부 팬 인터페이스 단자

보드 온도가 65 ° C 이상이면 온도가 65 ° C 미만이면 자동으로 켜지고 꺼집니다. 사용시 양극과 음극에주의하십시오. 가능한 가장 높은 전압의 팬을 사용하십시오. 팬이 저전압을 견딜 수 있으면 추가 전압 감소 모듈이 필요합니다. 절단 전류는 1A 를 초과하지 않아야합니다.

IP2366 PD3.1 충전 패드 고객 FAQ

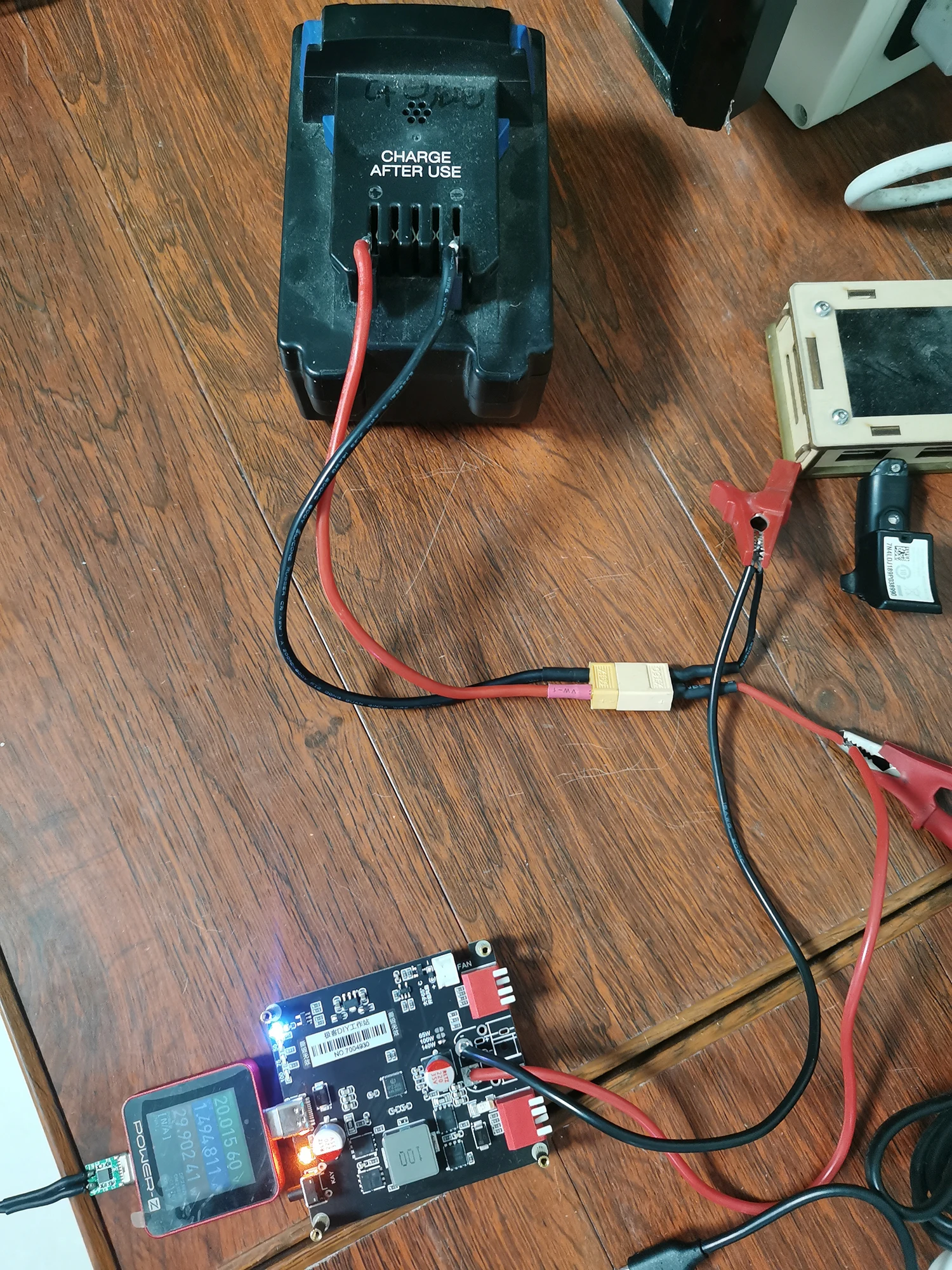

1 、 사용 조작

1 단계: 스위치를 먼저 켜고 올바르게 돌리십시오.

2 단계: 배터리를 다시 연결하십시오 (배터리는 2-6 줄로만 연결할 수 있으며 되돌릴 수 없습니다)

3 단계: TYPE-C 포트에서 충전기를 연결하여 활성화하십시오 (표준 및 합법적인 충전기를 사용하십시오, 참고: 특정 고급 전화와 함께 사용되는 희귀 프로토콜 고속 충전 충전기는 공장에서 수정되었으며 표준 충전 프로토콜에 속하지 않습니다. 원래 장착 된 휴대 전화 충전에만 적합합니다)

방전하려면 먼저 전화를 연결 한 다음 버튼을 짧게 누릅니다.

5 단계: 배터리 잔량 표시에 높은 정확도가 필요한 경우 먼저 배터리 전압, 용량 및 내부 저항의 일관성이 충분한 지 확인하십시오. 특히 내부 저항은 15mQ 미만이어야하며 연결된 전선은 15A 이상의 전류를 보장해야합니다. 이러한 조건이 충족되면 배터리 레벨은 두 번 이상의 충전 및 방전 사이클 후에 자동으로 보정됩니다

스위치는 어떻게 선택해야합니까?

첫 번째 단계는 배터리의 줄 수를 확인하는 것입니다. 단일 배터리의 최대 전압은 얼마입니까? 2 단계: 회로 기판 모듈 스위치 아래에 해당 실크 스크린 표시기가 있는지 확인하고 스위치를 아래로 돌려 켭니다. 3 단계: 다이얼 번호 스위치

1. 6 현의 경우 6S 전환, 5 현의 경우 5S 전환, 4 현의 경우 4S 전환, 3 현의 경우 3S 전환

5. 3S 와 4S 에 해당하는 두 개의 스위치를 함께 돌릴 필요가 있습니다. 4 단계: 전압 스위치 켜기

1. 단일 완전 충전이 4.4V 인 경우 4.4 V에 해당하는 스위치를 켭니다. 단일 완전 충전이 4.35V 인 경우 4.35 V에 해당하는 스위치를 켭니다. 단일 완전 충전이 4.2V 인 경우 4.2 V에 해당하는 스위치를 켭니다. 단일 완전 충전이 4.1V 인 경우 4.1 V에 해당하는 스위치를 켭니다.

5. 완전히 충전 된 단일 배터리는 3.65 V이며 4.2V 및 4.2 V에 해당하는 두 개의 스위치가 함께 켜야합니다.

3 、 표시등이 계속 깜박이는 이유는 무엇입니까?

답변 1: 표시등이 계속 깜박이면 오류 메시지를 나타냅니다.

답변 2: 스위치가 올바르게 돌지 않거나 전압이 올바르지 않아 주 제어 장치가 과전압 또는 저전압을 인식하여 표시등이 계속 깜박일 수 있습니다.

답변 3: 삽입 된 충전기의 출력 전압이 너무 높거나 낮거나 고속 충전 기어의 전압 편차가 너무 크거나 리플이 너무 클 수 있습니다. 보드가 제대로 작동하지 않아 표시등이 계속 깜박입니다.

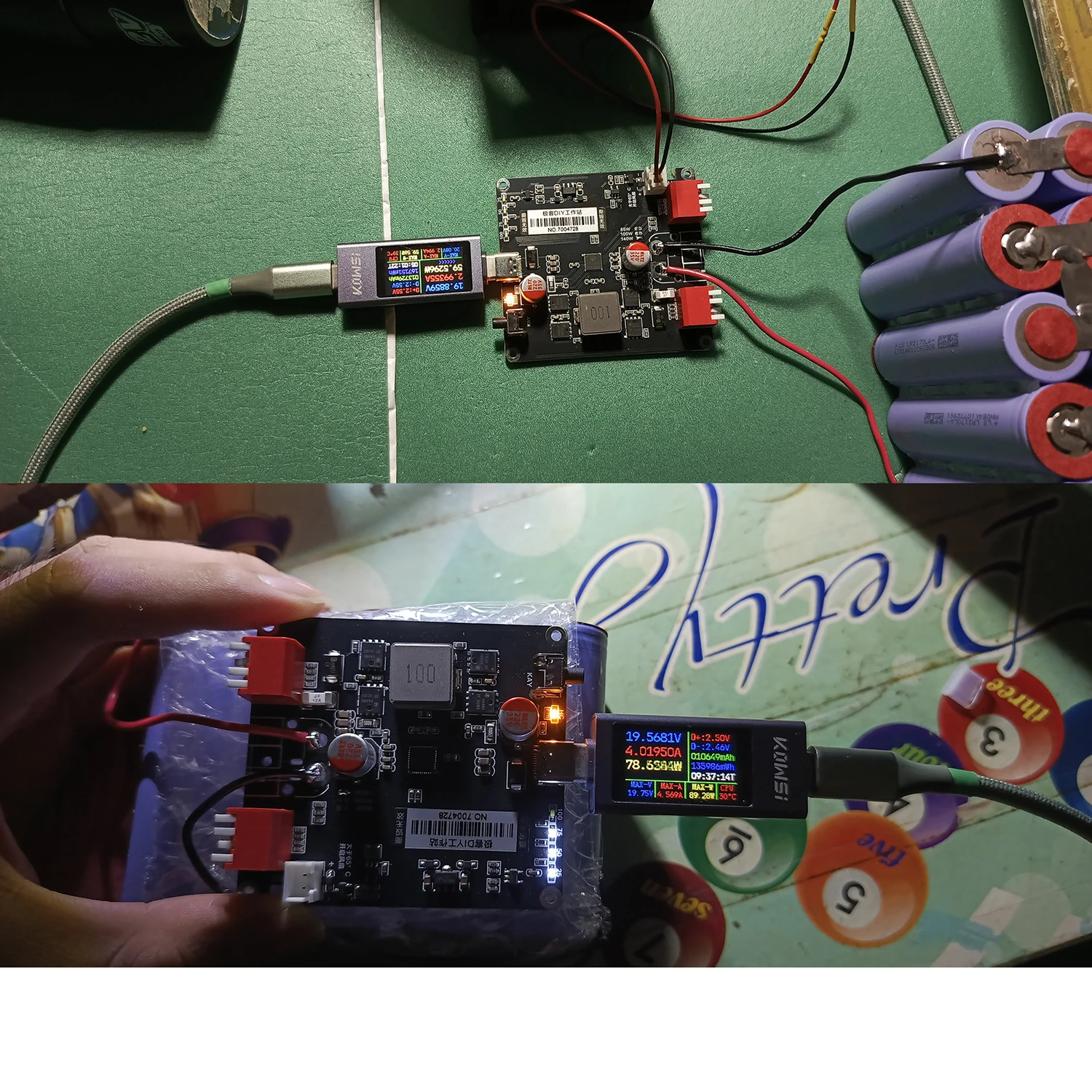

4, 왜 내가 140w 트리거하지 않습니까?

답변 1: 일부 프로토콜 감지기는 테스트 주변을 수동으로 설정하고 선택해야하며, 이에 해당하는 경우 140 w를 감지 할 수 있습니다. 디텍터 설명서에 따라 설정 후 탐지하십시오. (참고: 구매자는 종종 치수 탐지기와 반응하여 단락 및 기타 현상이 발생합니다. 여기서는 다른 사람들의 탐지기에 무엇이 잘못되었는지 말하지 않습니다. 회로 기판이 테스트에 사용되지 않는다고 말하면, 보드는 IP2366 마스터 컨트롤이며, 어떤 프로토콜 사양이 책에 있는지, 파트너를 던지기를 좋아합니다. 원하는 매개 변수를 감지할 수 없는 이유를 고객 서비스에 묻지 마십시오.

답변 2: 일부 데이터 라인은 140 w를 지원하지 않지만 일부 데이터 라인은 마법으로 수정되어 지원하지 않습니다. 정사이즈 표준 140W 데이터 라인을 사용하십시오.

답변 3: 140W 고속 충전을 트리거하려면 데이터 케이블 지원 외에도 충전 장치 또는 충전기가 PD3.1140w 를 지원해야합니다.

기본 질문:

첫째, 배터리 디스플레이를 완전히 충전하여 즉시 전화를 충전하려면 전기가 없음을 보여줍니다.

A :1, 배터리 라인이 너무 작습니다. 2, 배터리 내부 테스트가 너무 큽니다. 3, 배터리 팩의 어느 부분이 좋지 않습니다. 둘째, 회로 기판이 좋은지 어떻게 감지합니까?

A: PD3.0 고속 충전기와 멀티 미터 만 있으면됩니다. 첫 번째 단계는 충전기가 PD 고속 충전 20V 기어 전압을 출력 할 수 있는지 확인하고 멀티 미터가 좋은지 확인하는 것입니다. 두 번째 단계는 회로 기판을 4S/4.2 V로 전환하고 10 초 후에 충전기를 연결하는 것입니다. 멀티 미터 전압 블록을 가져 와서 배터리를 패드 단자에 약 16.8 V로 연결하십시오. 이는 정상적인 전압 감소를 의미합니다. 세 번째 단계는 충전기를 제거한 다음 스위치를 6S/4.2 V로 분리 한 다음 멀티 미터를 사용하여 약 25.2 V의 패드 단자를 측정하는 것입니다. 이는 정상 전압 부스트를 의미합니다. 보드가 정상임을 나타 내기 위해이 3 단계를 완료하면 정상입니다. 출력 전압이 불안정한 경우 일부 휴대 전화 충전기 프로토콜이 잘 일치하지 않습니다. 측정은 매우 많이 변경됩니다 이것은 또한 정상입니다. 충전기를 30 초 이내에 측정해야합니다. 그렇지 않으면 부하가 없기 때문에 일부 충전기는 자동으로 출력을 벗어난 다음 외로움을 측정합니다!

셋, 팬의 V는 몇 개입니까?

A: 팬 전원 공급 장치는 배터리에서 직접 공급되며 배터리 팩 전압은 V 팬 수만큼, 팬 전류는 2A 보다 크지 않아야합니다.

주목!! 잘못된 질문을 쉽게

1, 보드를 배선에 눈을 감고, 한계의 결과는 반대편에 연결되고, 구운 검은 닭고기는 검은 색 조각을 대마 불행합니다!!

2, 먼저 배터리에 연결 한 다음 웨이브 스위치에 연결하십시오. 충전이 편리 할 때 다양한 이상한 문제가 발견되고 충전이 만족스럽지 않으면 방출이 완료되지 않습니다. 램프 디스플레이 전력은 허용되지 않습니다. 보드 마스터는 배터리 줄 수, 전압 유형 및 전원을 결정하기 위해 전원을 켤 때 스위치 상태 만 감지하기 때문에 배터리를 연결 한 후 스위치를 뒤집으면 마스터가 혼란 스러울 수 있습니다. 그럼 어떻게 대처해야 할까요? A: 먼저 배터리 라인을 분리 한 다음 오른쪽으로 전환 한 다음 (보드의 커패시터가 방전되도록 1 분 정도 기다리십시오) 배터리를 연결하고 충전기를 연결하여 활성화하십시오
