특징:

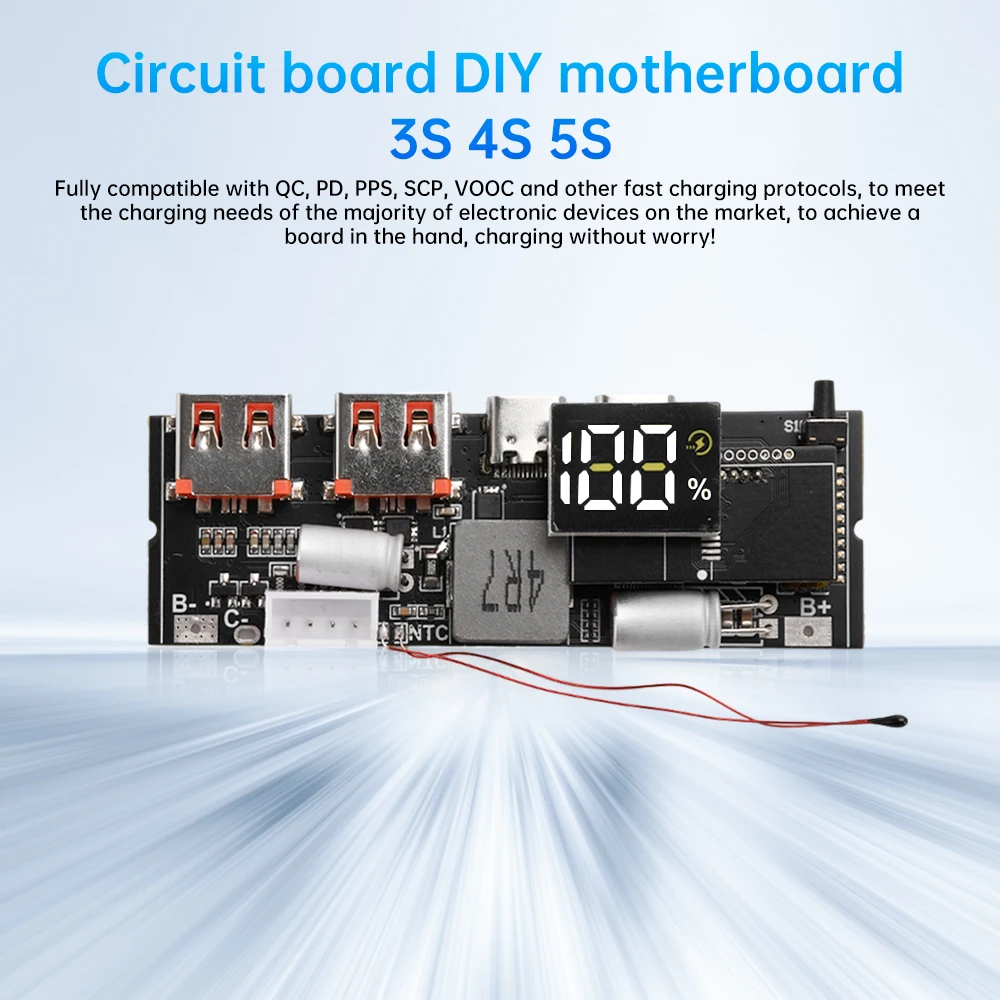

1.QC, PD, PPS, SCP, VOOC 및 기타 고속 충전 프로토콜과 완벽하게 호환되어 시중에 나와 있는 대부분의 전자 장치의 충전 요구 사항을 충족하고 보드를 손에 들고 걱정 없이 충전할 수 있습니다!

2. MPPT 기능을 지원하며 태양광 패널에 연결하여 충전할 수 있습니다.

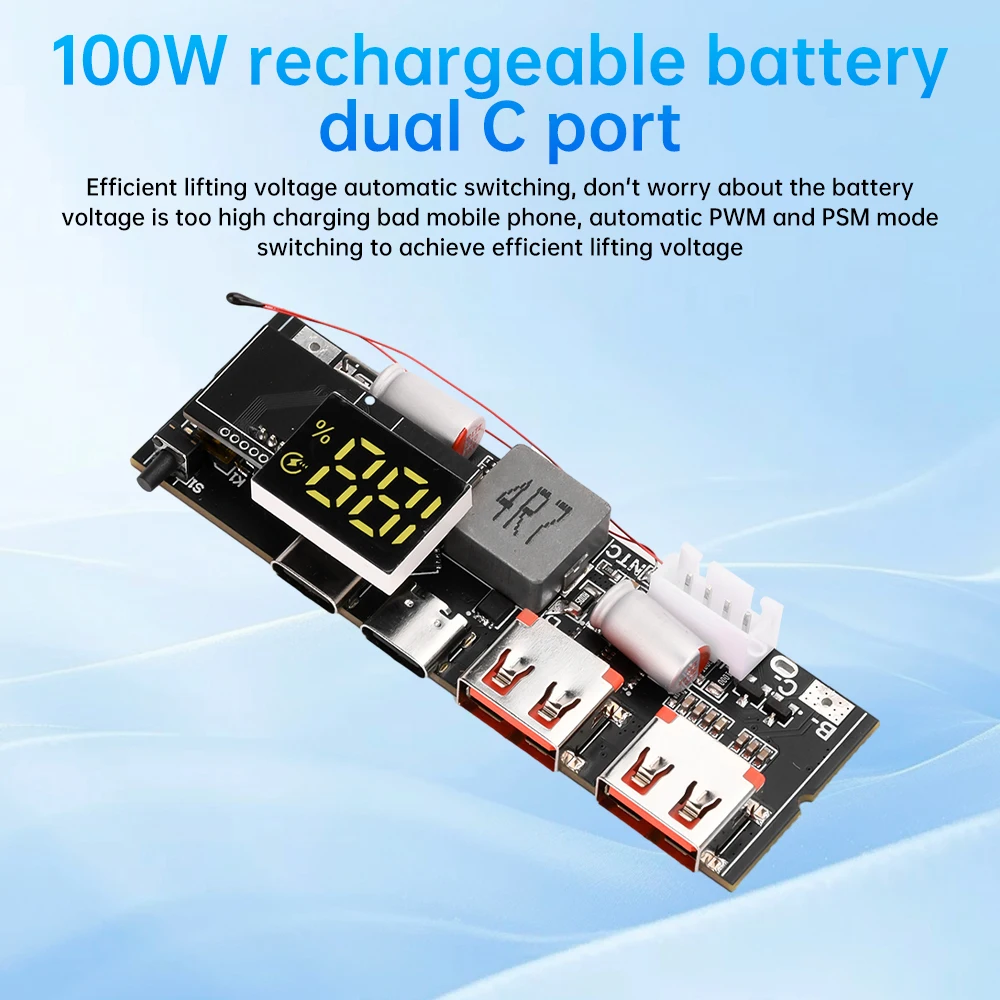

3. 효율적인 리프팅 전압 자동 전환, 배터리 전압이 너무 높아 휴대폰 충전 불량, 자동 PWM 및 PSM 모드 전환에 대해 걱정하지 말고 효율적인 리프팅 전압을 실현하십시오.

4.이 제품은 과전류/과전압/단락/과열 및 기타 보호, 보다 안전하고 안전한 사용 등 다양한 보호 메커니즘을 지원합니다.

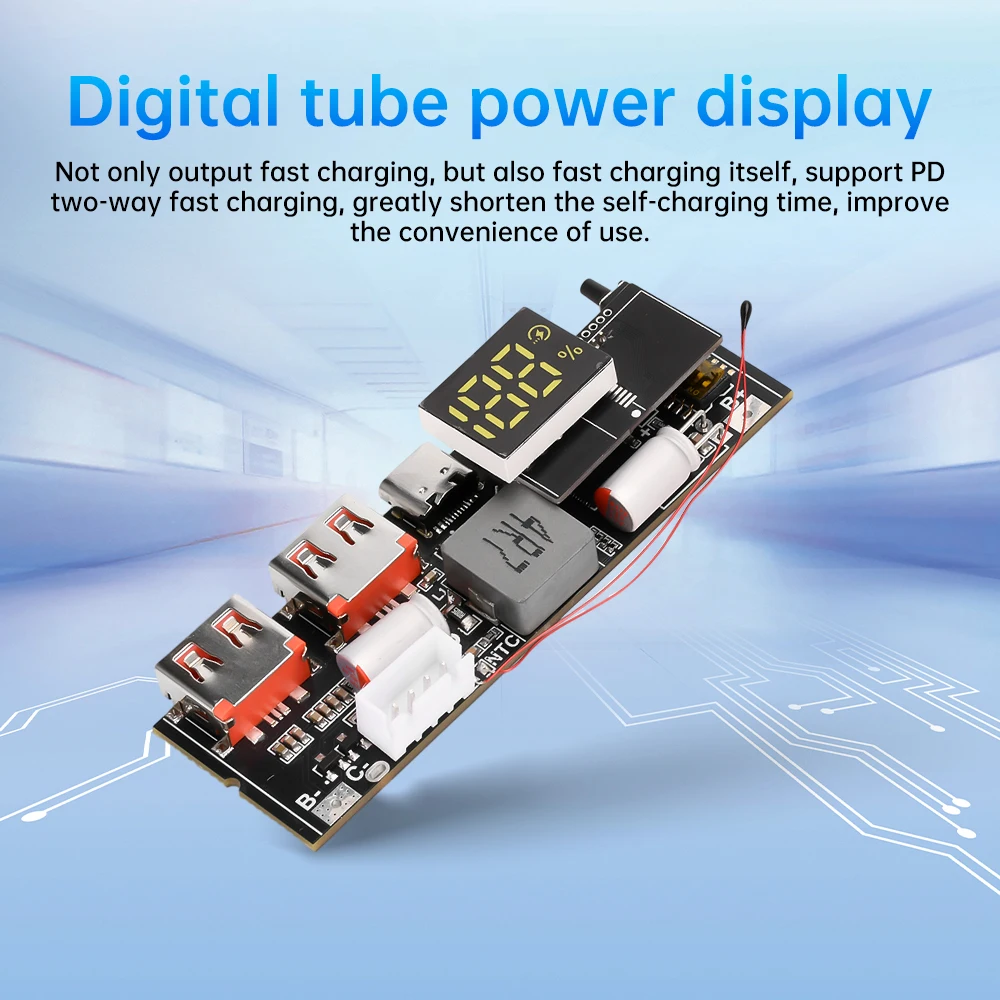

5.출력 고속 충전뿐만 아니라 자체 충전도 빠르고 PD 양방향 고속 충전을 지원하며 자체 충전 시간을 크게 단축하고 사용 편의성을 향상시킵니다.

6.대용량 솔리드 커패시터 필터링, 낮은 리플 출력, 6-9mV만큼 낮은 C 포트 Vpp, 전자 장비의 보다 효과적인 보호

7.DIY 매니아를 위해 설계되었으며 명확한 회로 레이아웃 및 라벨링을 제공하고 조립 및 디버그가 용이하며 개별 요구 사항을 충족하기 위해 모바일 전원 프로젝트의 개인 맞춤화에 적합합니다.

매개변수:

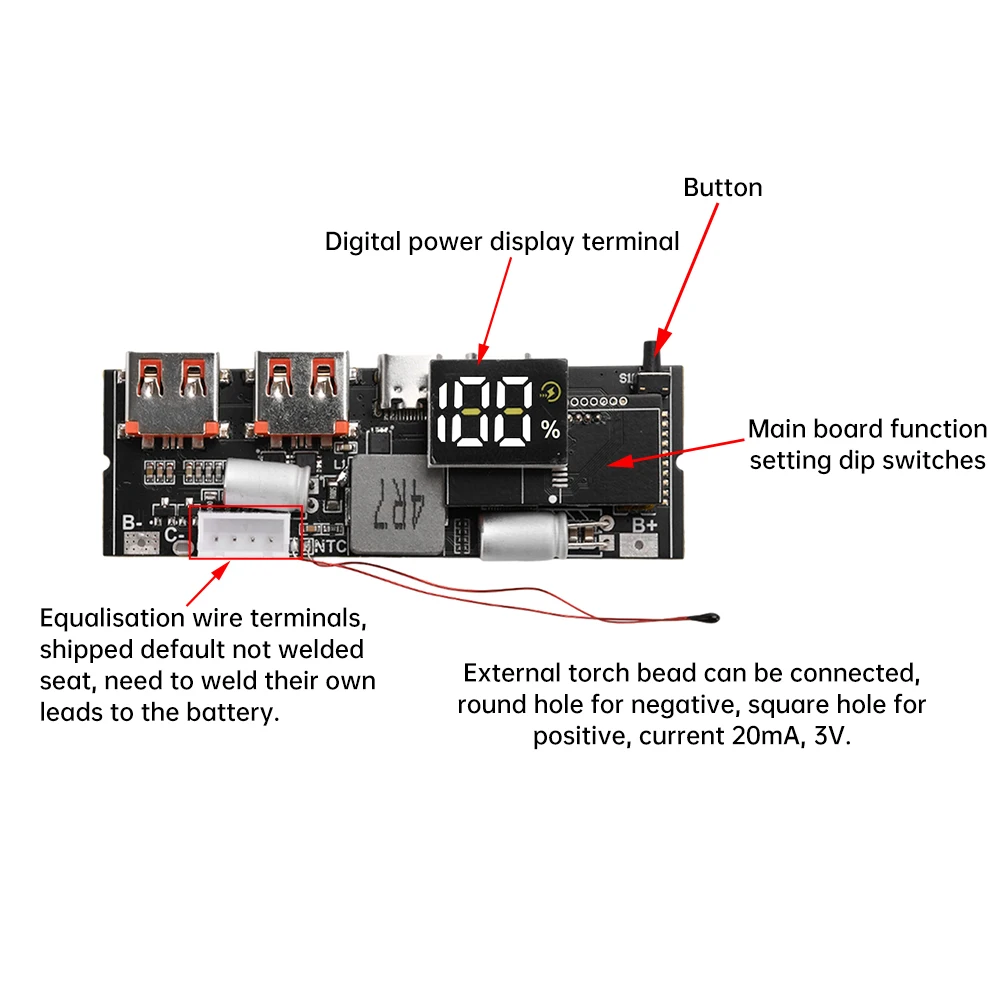

마더보드에는 기본적으로 Type-C1, Type-C2, Type-A1, Type-A2 등 4개의 USB 포트가 있습니다.

Type-C1 및 Type-C2는 AFC/FCP/SCP/PD3.1 입력 프로토콜을 지원합니다.

PPS/PD3.1/UFCS/PE1.1/PE2.0/QC3+/QC3.0/QC2.0/AFC/FCP/SCP/SFCP 출력 프로토콜 유형-A1/유형-A2 지원 UFCS/PE1.1/PE2.0/QC3+ 지원 /0C3.0/QC2.0/AFC/FCP/SCP/SFCP 출력 프로토콜

전압 전류 전력:

PPS/PD3.1: 20V@5A, 3.3V-21V@5A, Maxin100W/Maxout60W

UFCS: 3.4-21V@5A, Maxin100W/Maxout60W

QC2.0: 5V3A/9V3A/12V2.8A/20V1.5A

QC3.0: 3.6V-20V@200mV/단계!5V@3A/9V@3A/12V@2.8A/20V@1.5A

AFC: 5V3A/9V3A/12V2.8A

FCP: 5V3A / 9V3A / 12V2.8A

SCP: OUT3.3V-12V, IN5V/9V/10V/12V, 10V4A 지원

PE1.1: 5V/7V/9V/12VPE2.0: 5V-12V@500mV/단계

SFCP: 5V / 9V / 12V

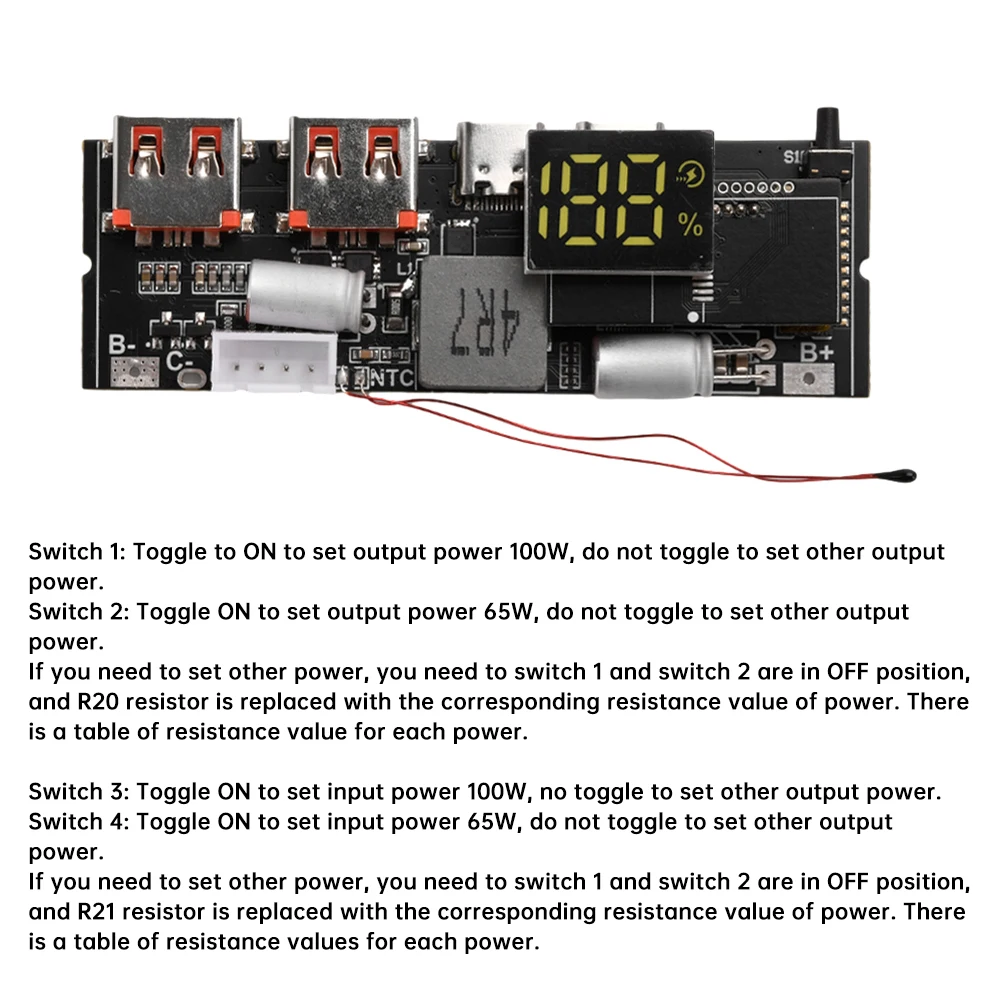

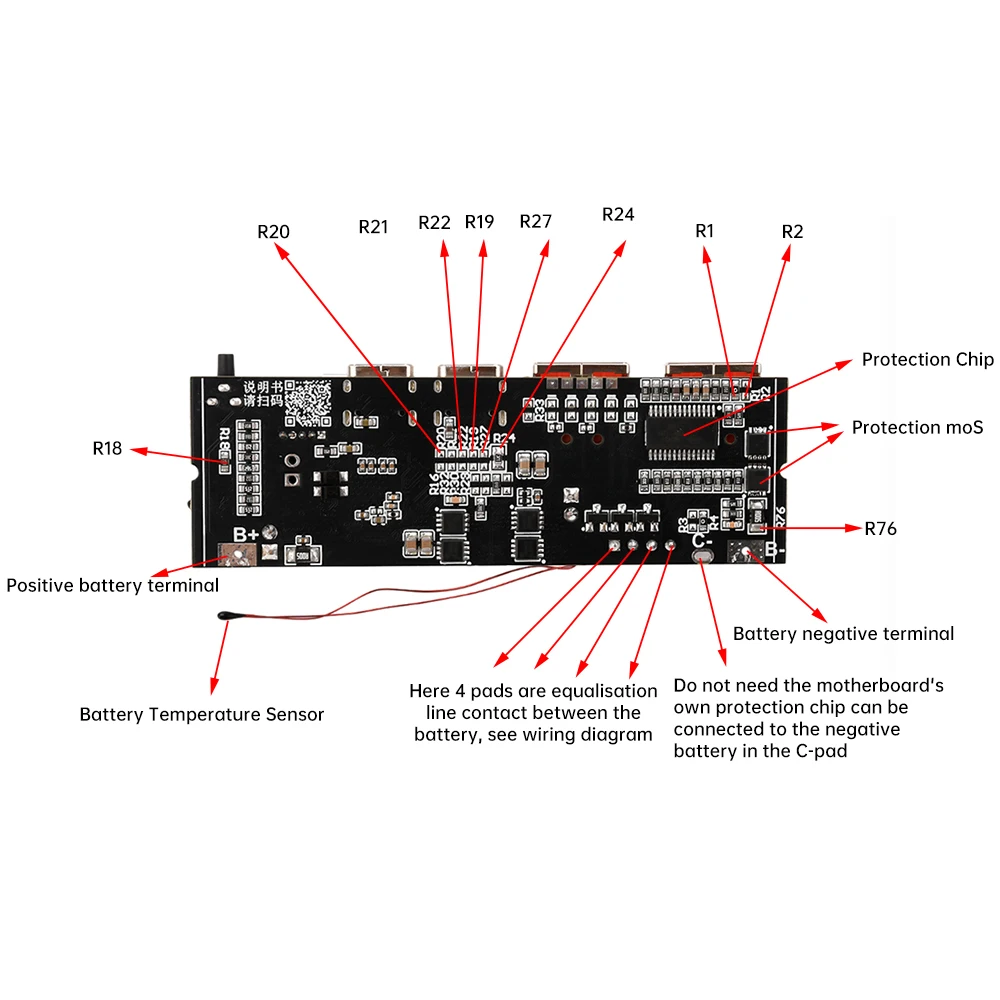

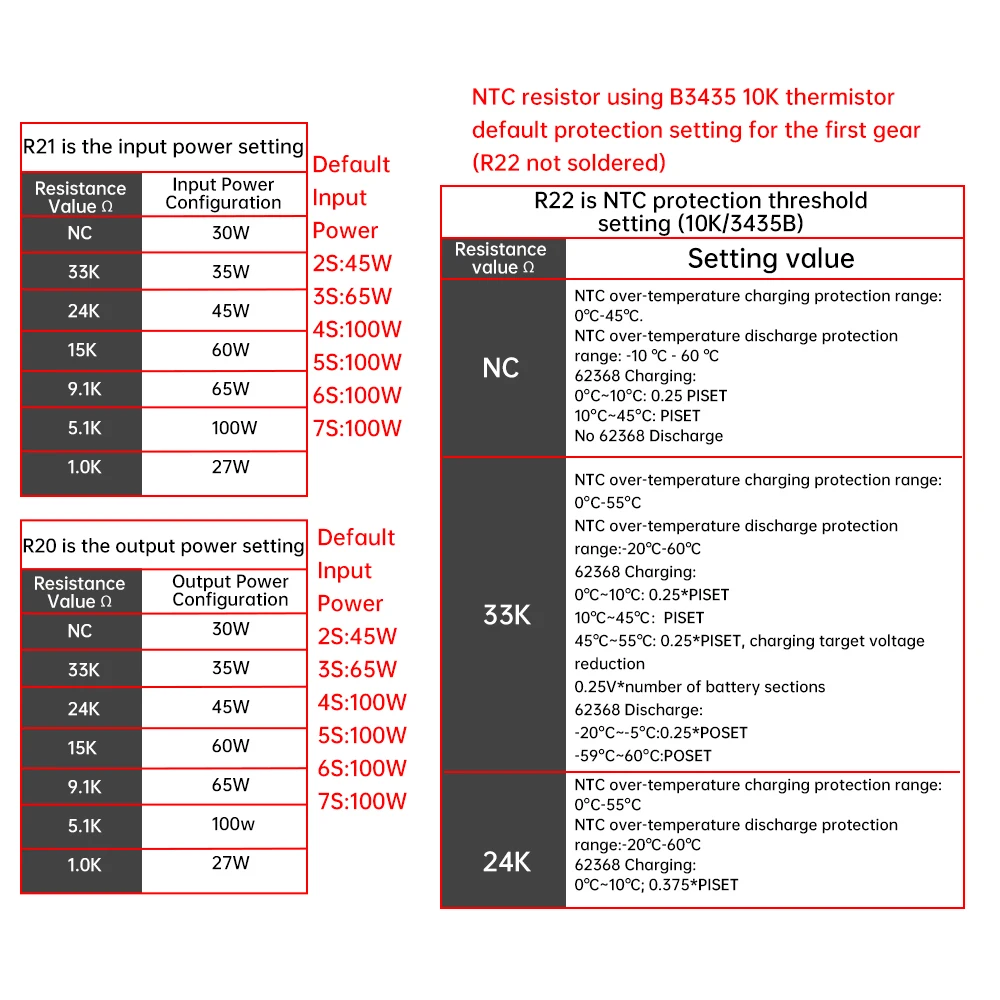

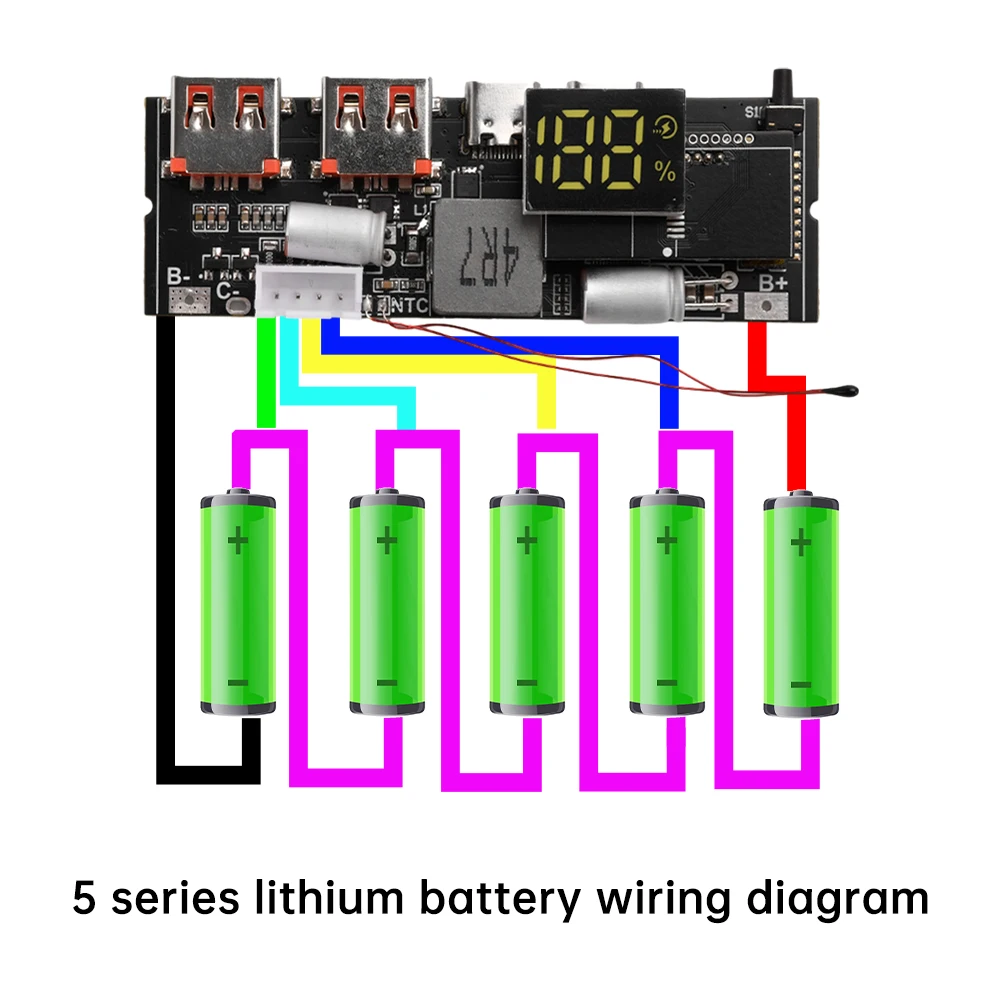

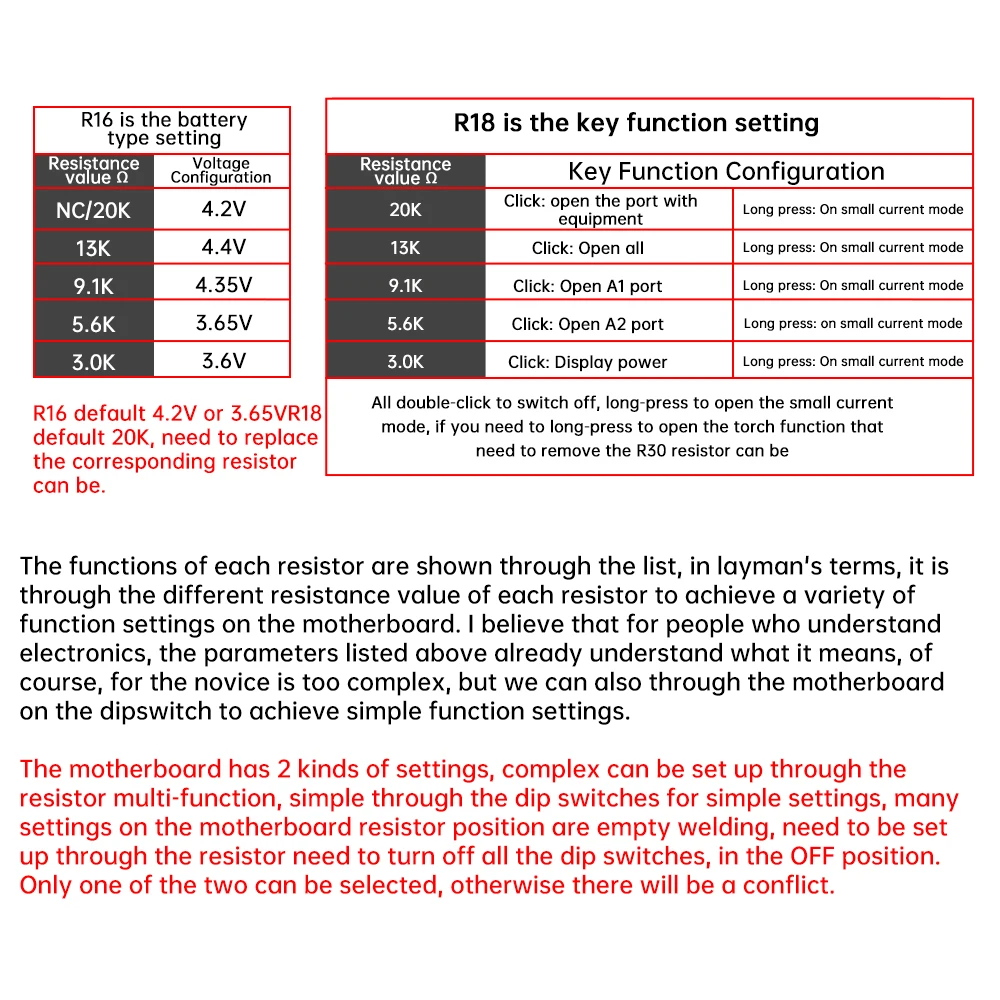

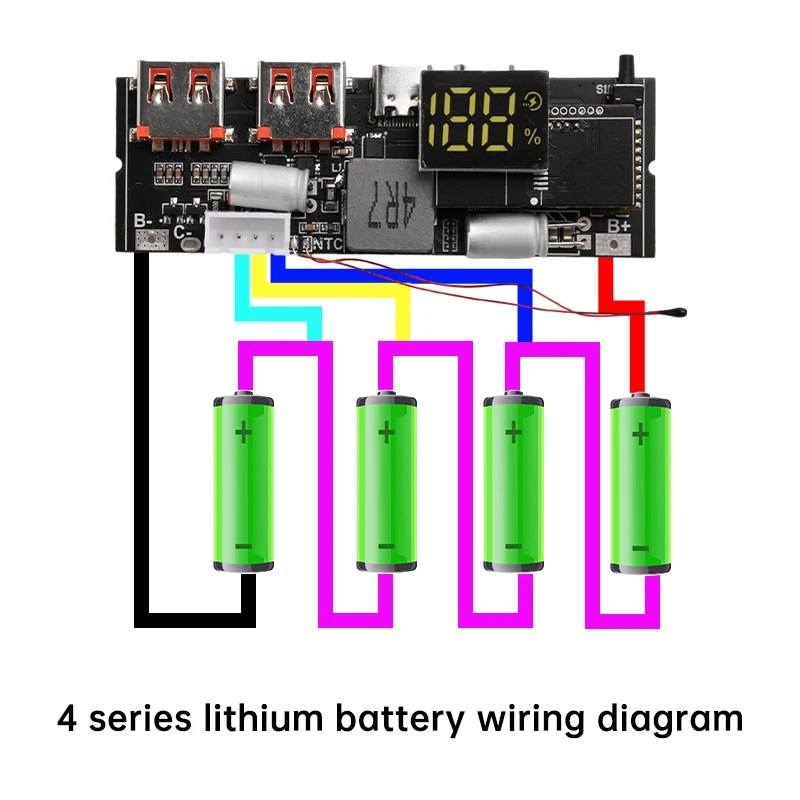

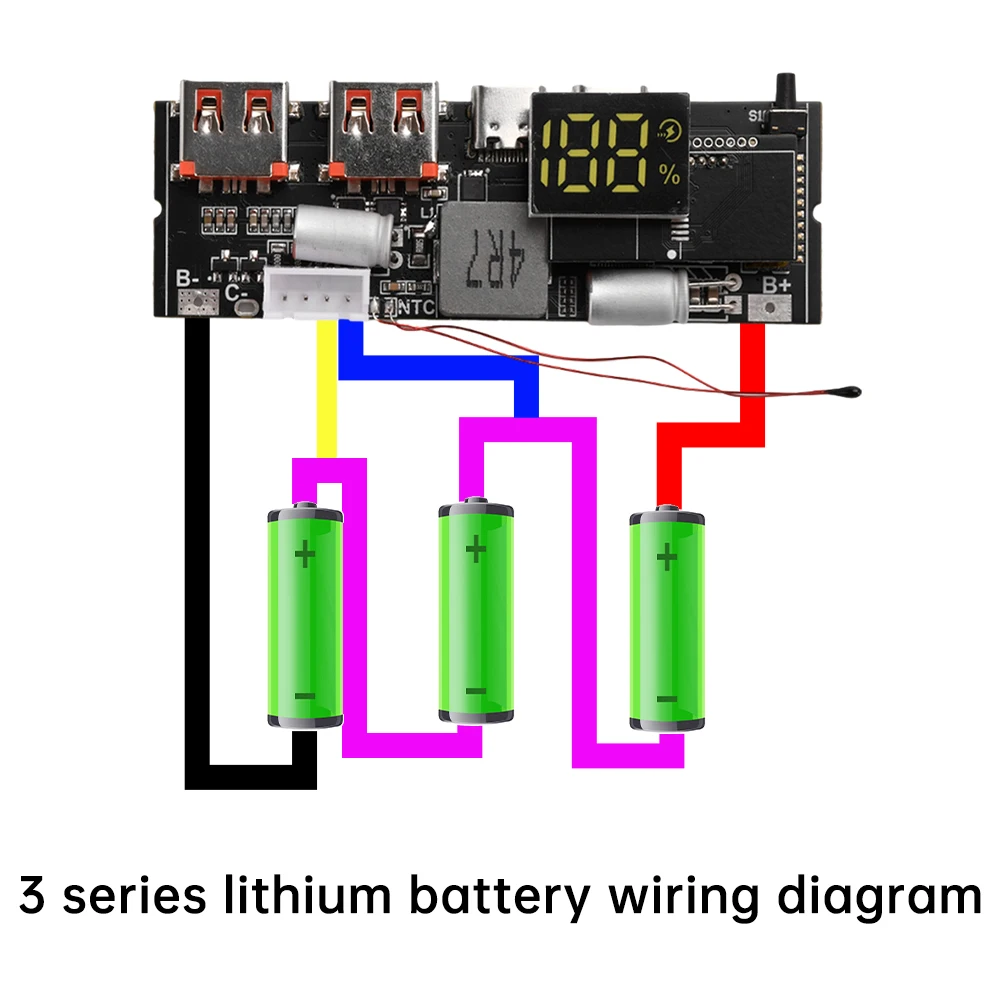

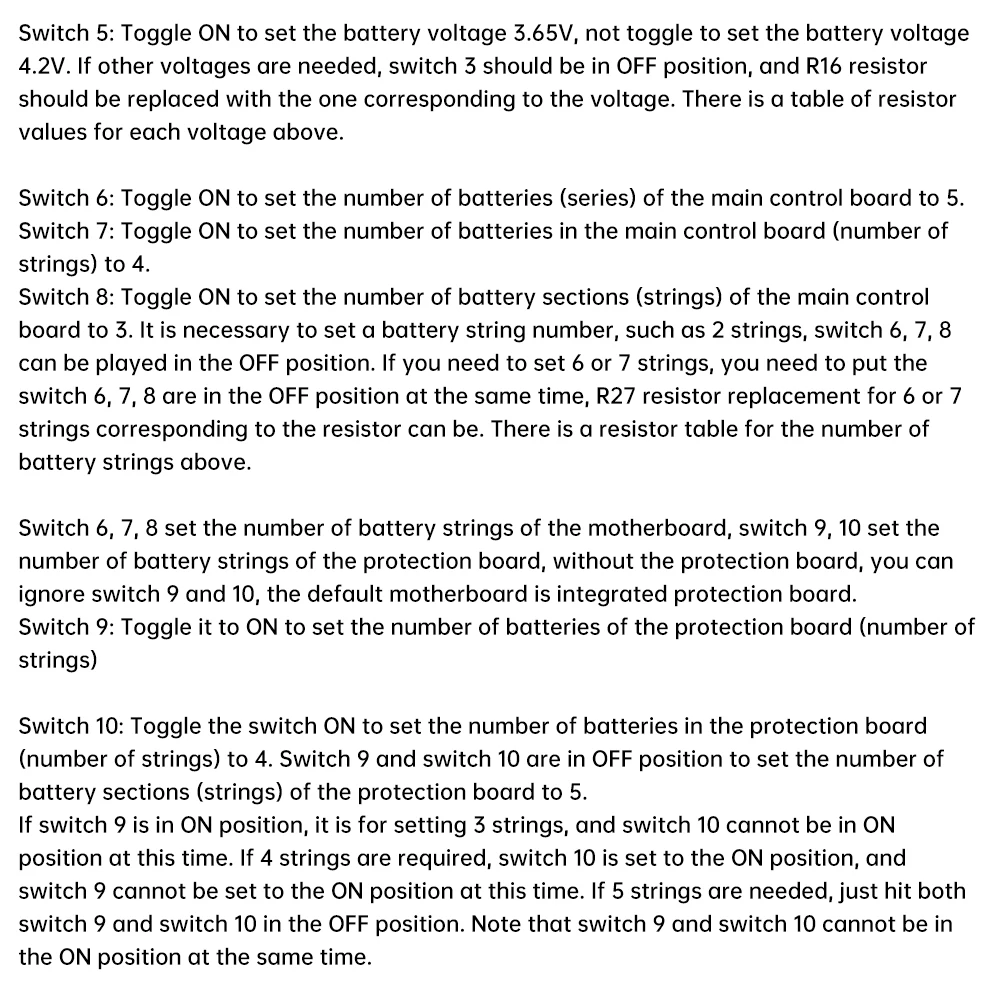

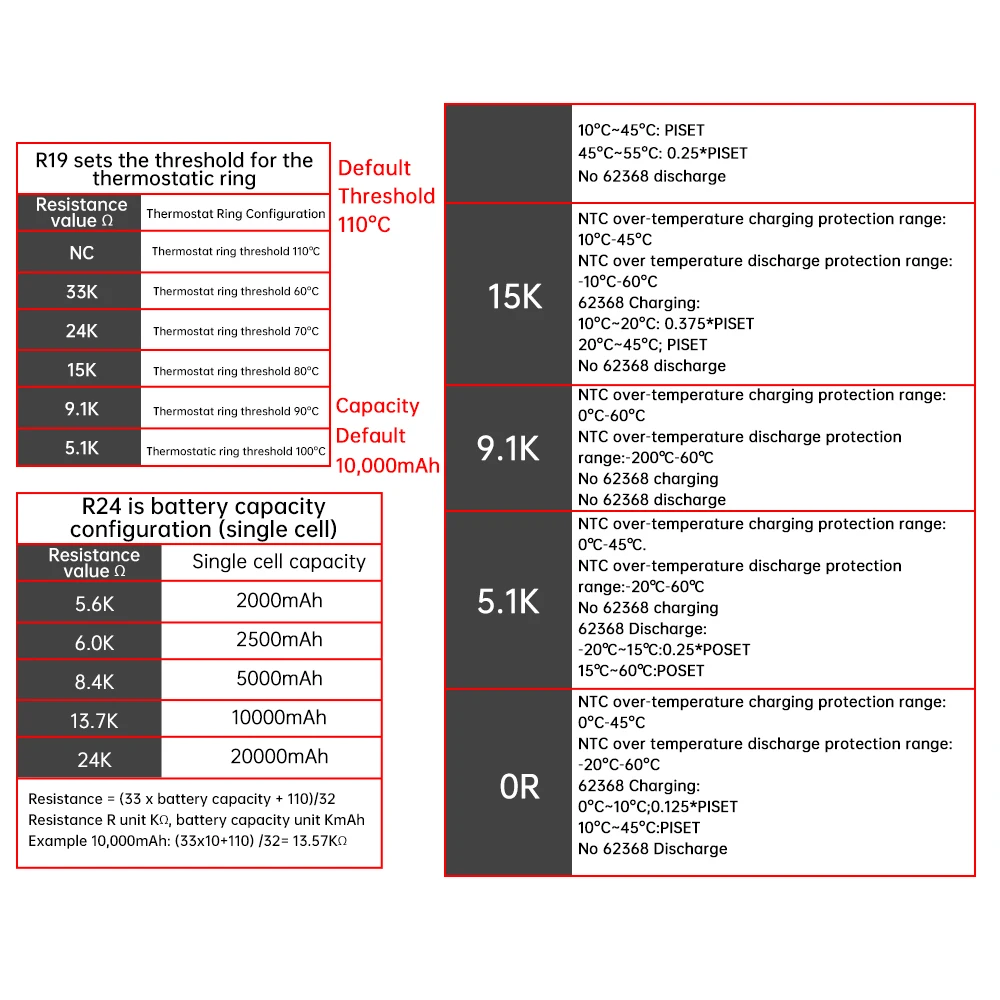

마더보드는 배터리를 연결하기 위해 다이어그램에 따라 배선되어야 하며, 배터리 자체 보호 보드는 배터리 양극과 음극을 마더보드 B + 및 C에 연결하기만 하면 됩니다. 두 개의 패드가 있을 수 있습니다. 그렇지 않으면 마더보드 통합 보호가 배선되어야 합니다. 다이어그램에 따라 균등화 라인에 연결해야 합니다. 그렇지 않으면 제대로 활성화될 수 없습니다!

참고:

1: 마더보드 외부 배터리 라인은 10A 전류, 최소 1개의 정사각형 구리선, 1.5제곱미터를 사용하는 일반 라인을 통과할 수 있어야 합니다.너무 두꺼울 필요는 없지만 너무 얇아도 안전상 위험합니다.(배터리 쪽 전류가 매우 크기 때문에) 16AWG 사양 라인을 권장합니다.

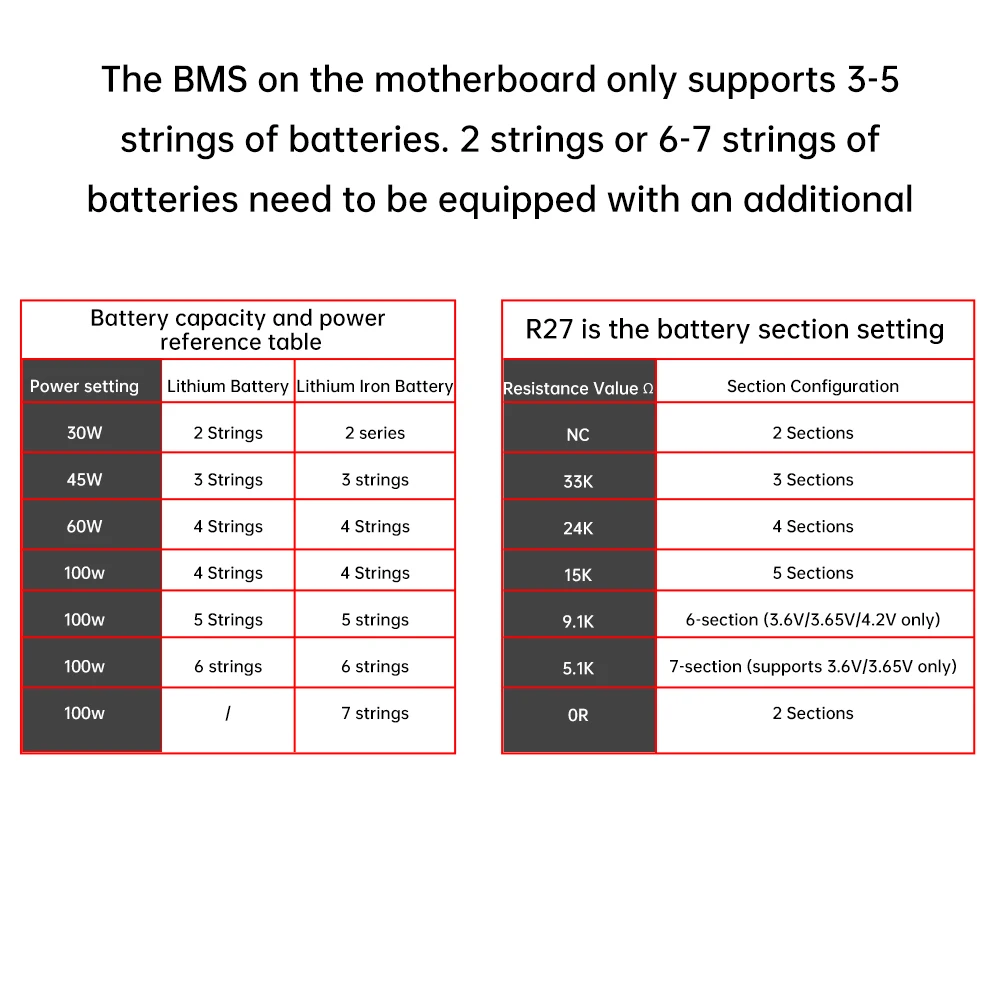

2: 마더보드에는 보호 칩이 함께 제공되며 2-5 시리즈 배터리만 지원합니다. 6 시리즈 7 시리즈 배터리는 보호 보드와 함께 제공되어야 하며 보호 보드와 함께 제공됩니다. 과전류 보호 전류는 15A보다 커야 합니다. 그렇지 않으면 가능합니다. 제대로 작동하지 않으면 마더보드 칩이 심각하게 손상됩니다.

3: 배터리 측의 전류가 높기 때문에 테스트를 위해 배터리에 용접하려면 두꺼운 와이어를 사용해야 하며, 충전 및 방전을 테스트하기 위해 악어 클립을 사용하여 패드를 클립할 수 없습니다.

4: OPO 플래시 충전 지원, HW 초고속 충전 지원, 프로토콜마다 전력이 다르며 65W, 100W는 PD 프로토콜의 전력이라고 하며 VOOC는 20W, SCP는 22.5W입니다.수요를 확인한 후 촬영하세요. 휴대폰을 지원하지 않는 반품은 고속 충전이 불가능하므로 받아들이지 마세요.용접은 반품을 지원하지 않습니다.(휴대폰 자체 프로토콜이 공개되지 않아 지원되지 않는 휴대폰은 타사에서 사용할 수 없습니다.)

5: 이 마더보드에 연결된 배터리는 요구 사항을 충족하고 직렬로 연결되어야 합니다.

패키지에는 다음이 포함됩니다:

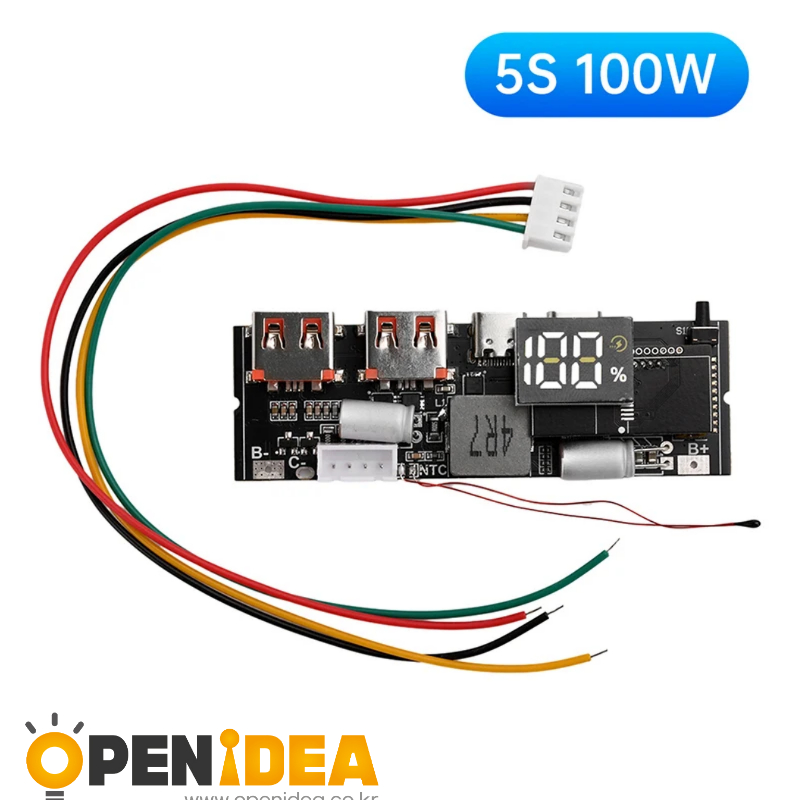

모바일 전원 모듈 * 1

15cm 이퀄라이제이션 케이블 *1
