트리플 직렬 장치 서버 USR-TCP232-ED2, UART TTL에서 이더넷/TCPIP 모듈 변환기, D2D 전달 지원

트리플 직렬 장치 서버 USR-TCP232-ED2, UART TTL에서 이더넷/TCPIP 모듈 변환기, D2D 전달 지원

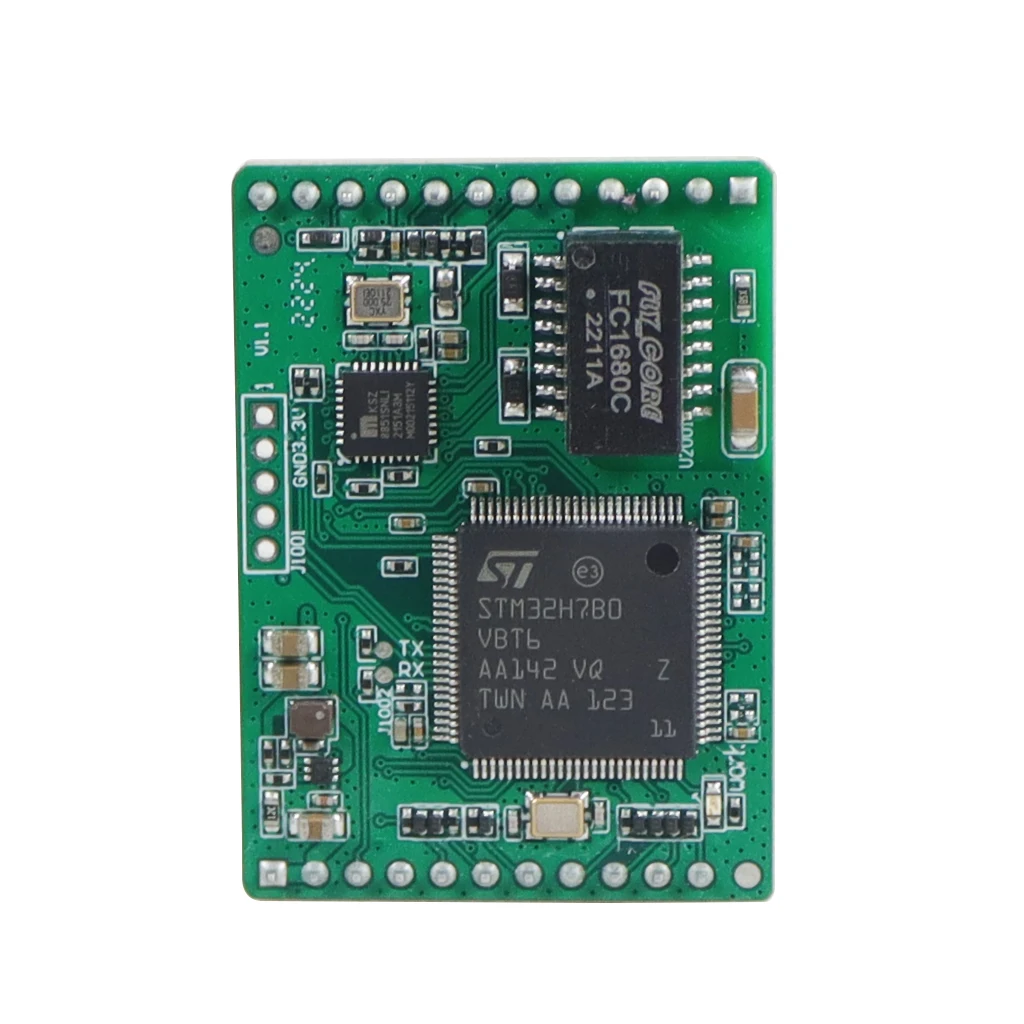

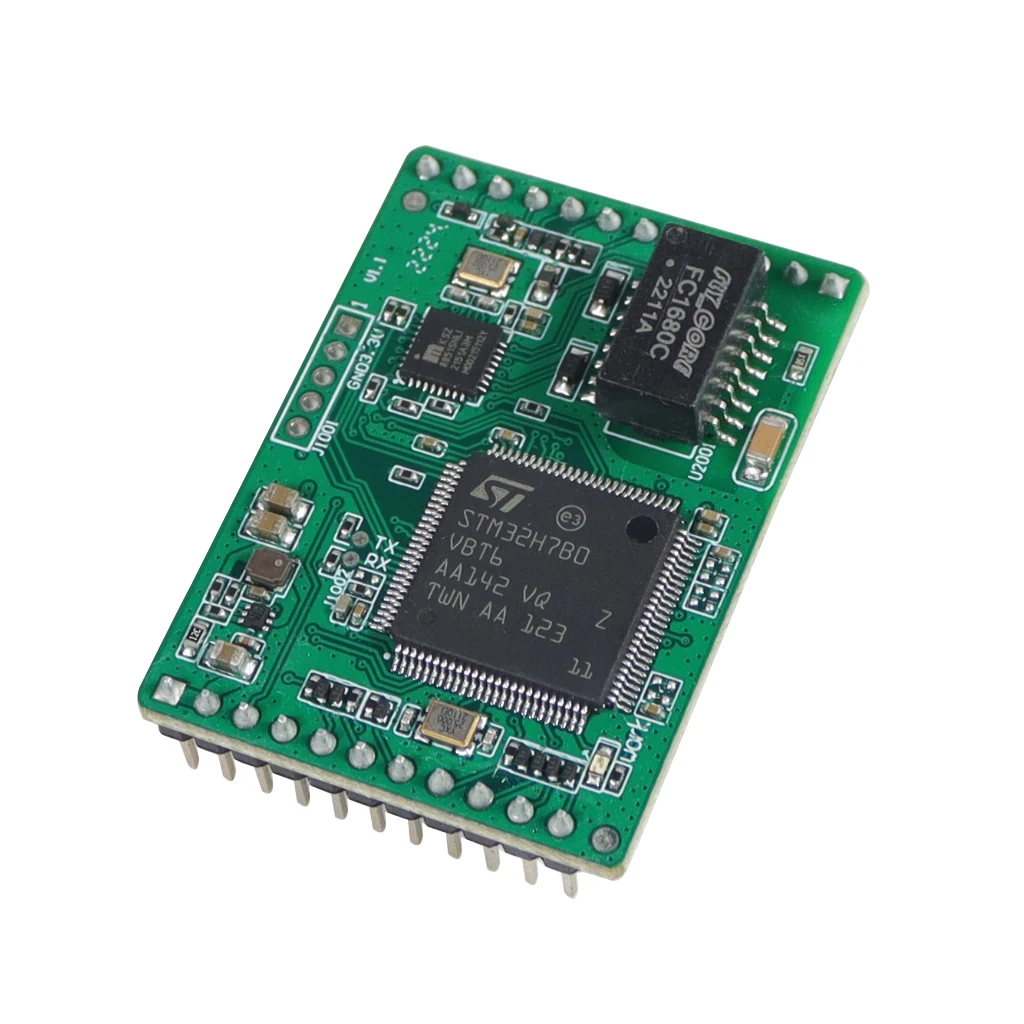

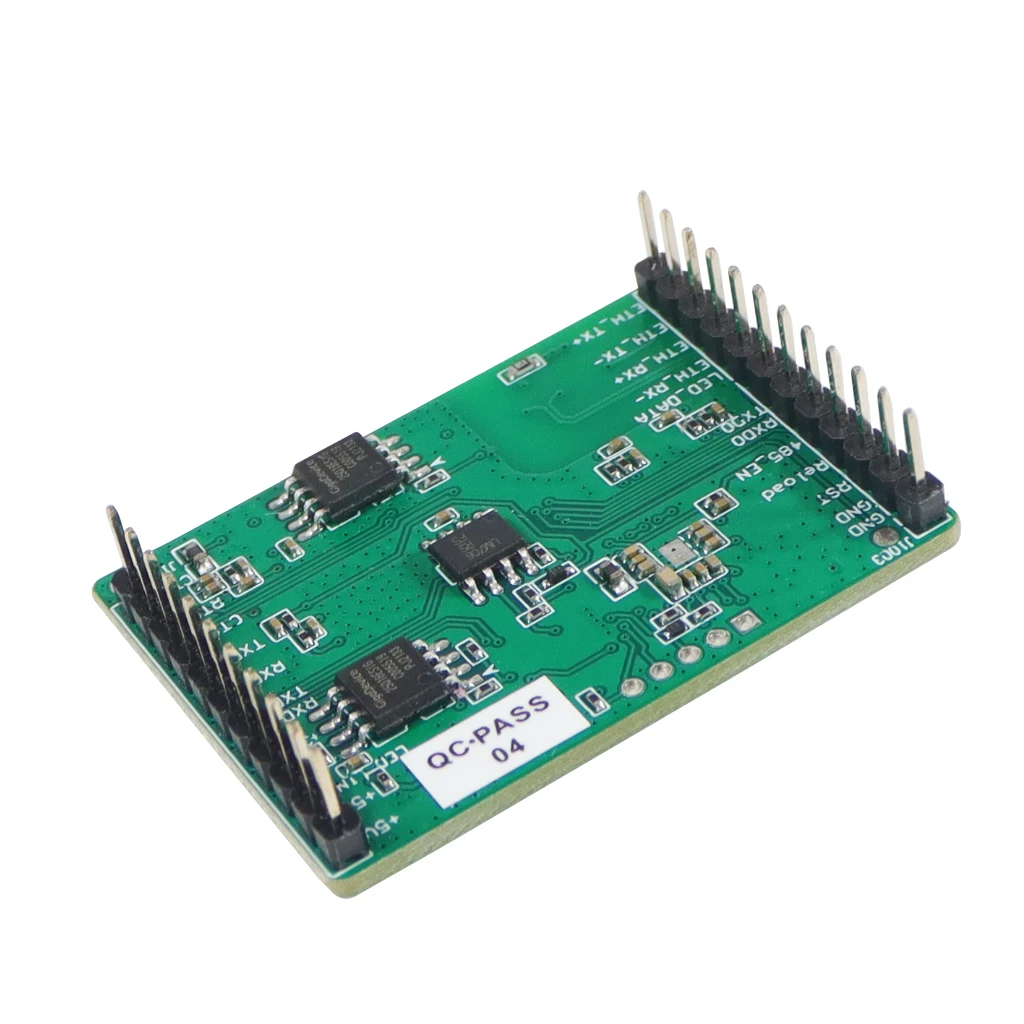

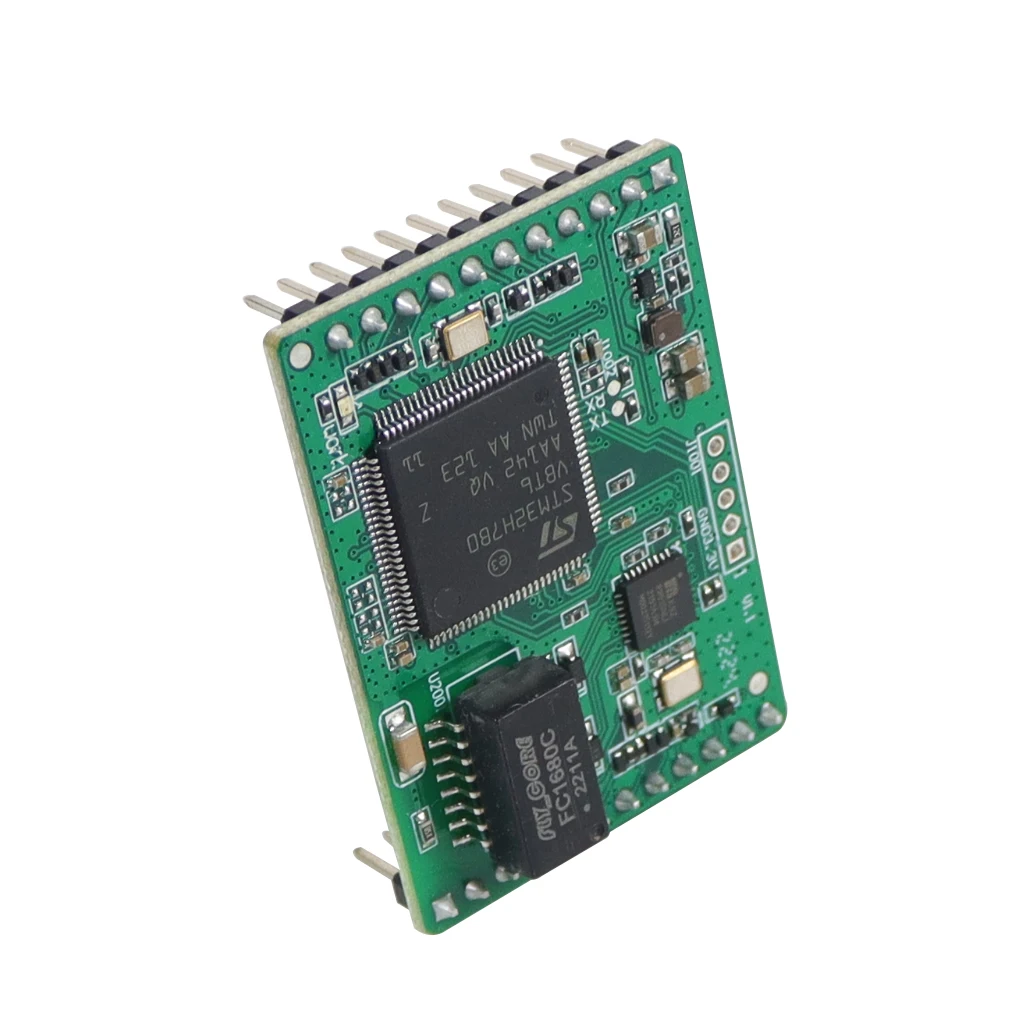

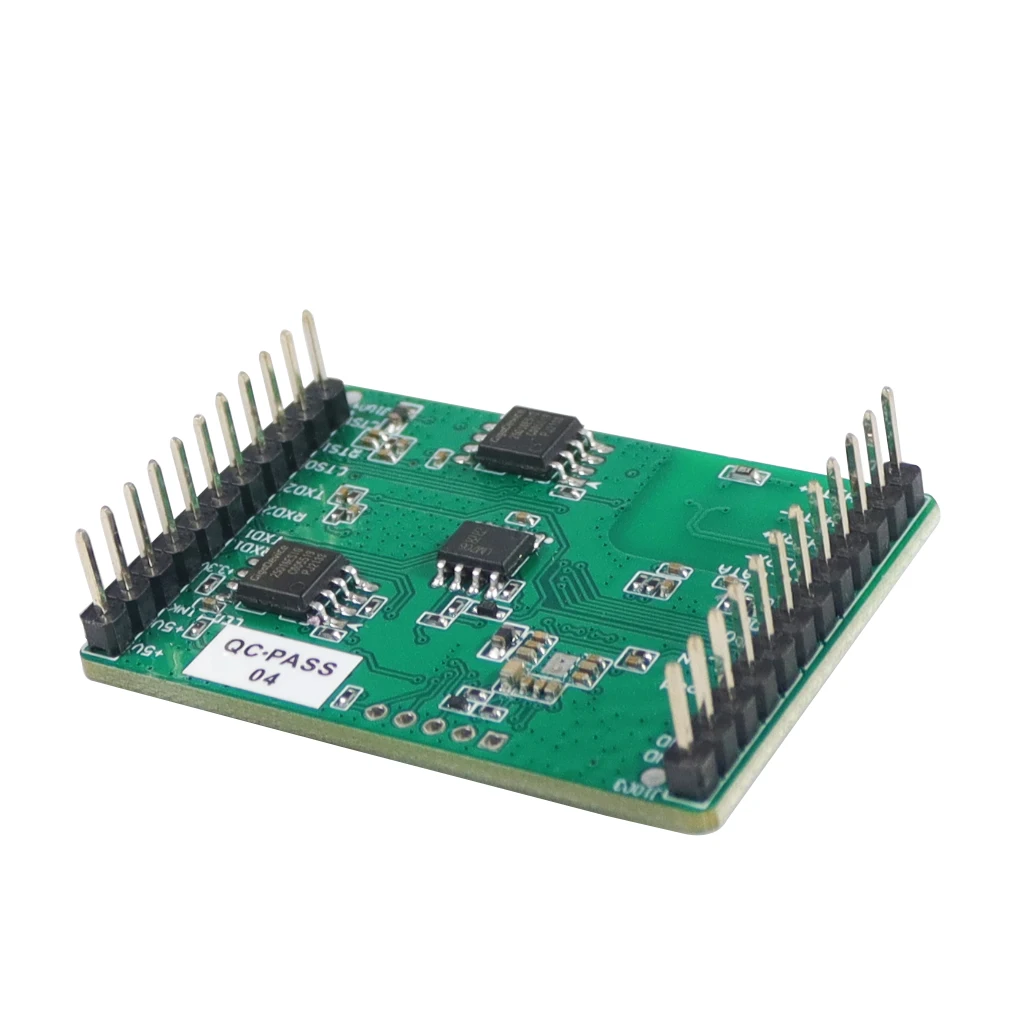

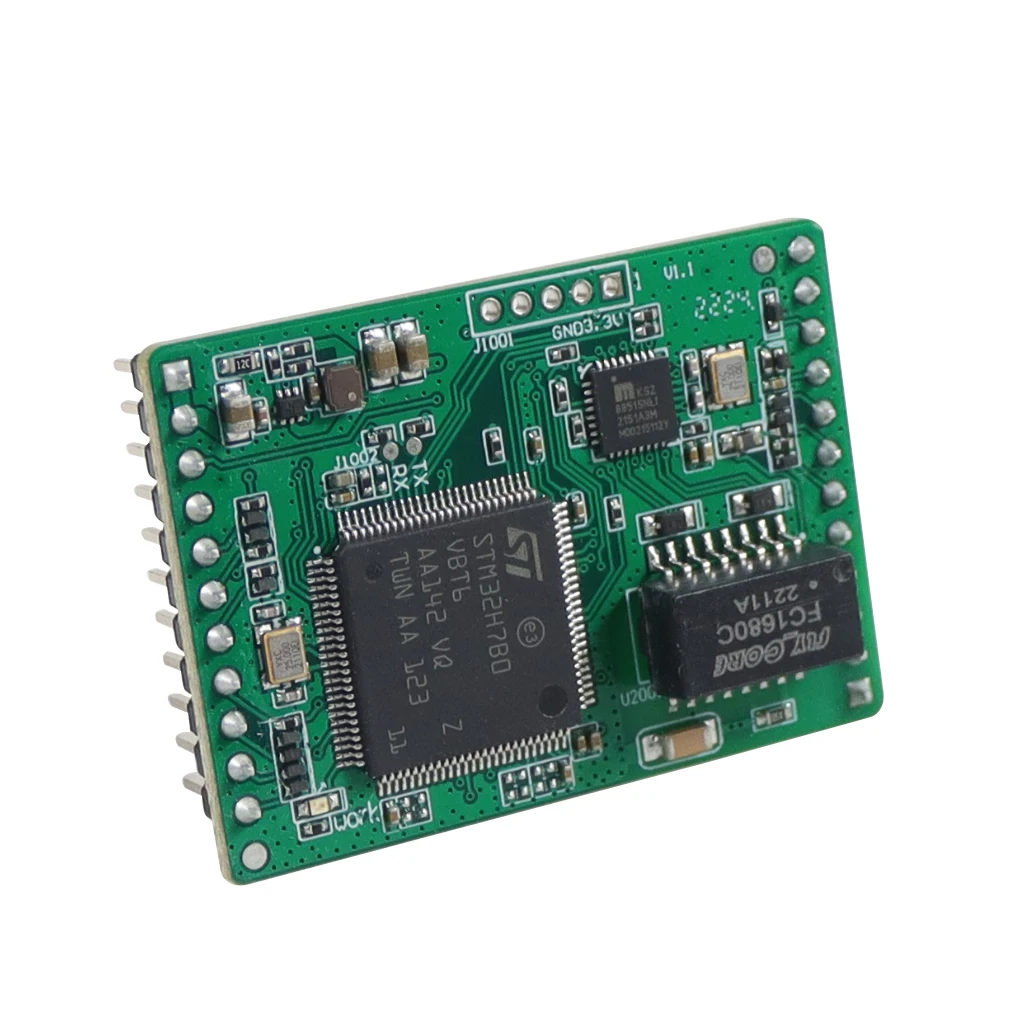

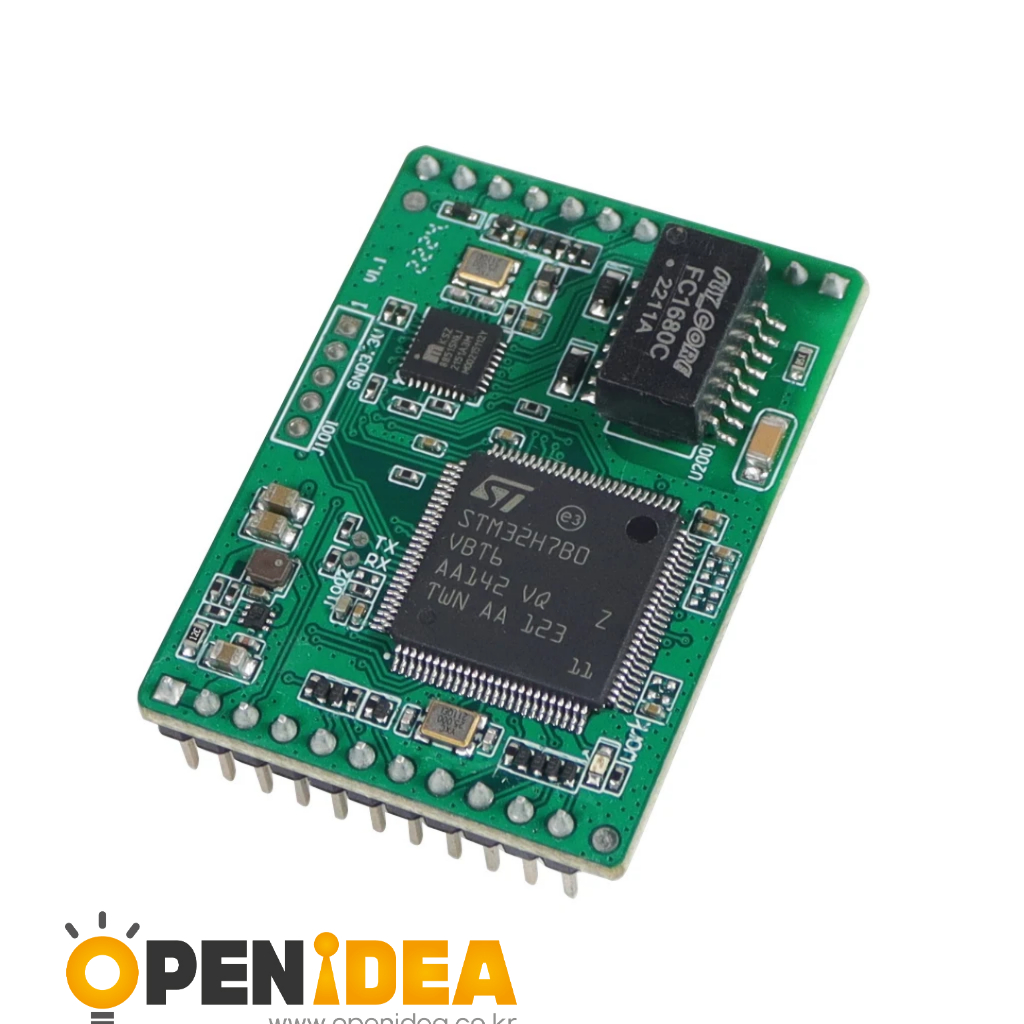

3-TTL UART-이더넷 모듈 USR-TCP232-ED2.

● TCP 서버/클라이언트, UDP 서버/클라이언트, https 클라이언트, 가상 COM 지원

● Modbus RTU에서 Modbus TCP로 지원

● 흐름 제어 지원 CTS/RTS, XON/XOFF

● 독립적으로 작동하는 3 TTL 직렬 포트 지원

● 웹 서버 페이지, AT 명령 및 Windows 유틸리티를 통한 구성

이더넷 모듈 USR-TCP232-ED2 소개

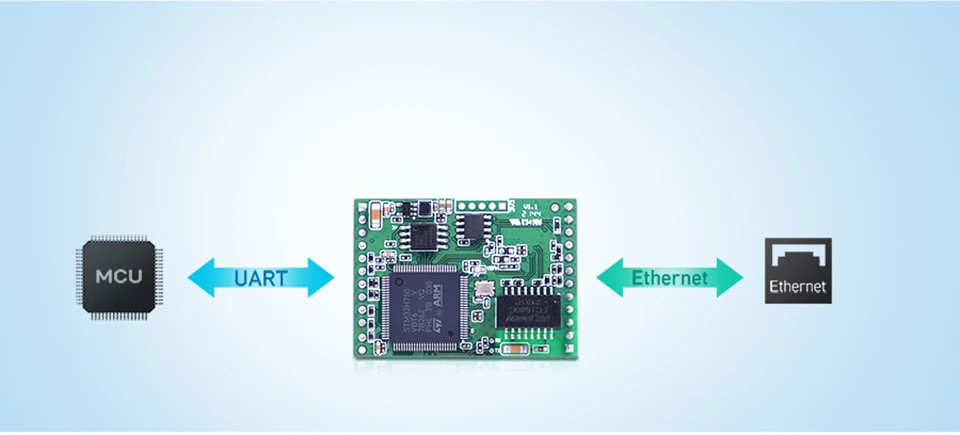

이것은 데이터 투명 전송에 사용되는 직렬 TTL에서 이더넷 모듈입니다. USR-TCP232-ED2 3 * TTL을 동시에 지원하는 트리플 직렬 이더넷 모듈입니다. Cortex-M4 솔루션을 기반으로하며 기본 주파수는 최대 120 MHz입니다. 모듈 내부는 TCP/IP 프로토콜 스택을 통합합니다.

이더넷 모듈의 특징 USR-TCP232-ED2

Cortex-M4 커널, 산업용 작업 온도 범위 및 TCPIP 프로토콜 스택. 자동-MDI/MDIX,RJ45 포트 (10/100MbpsTCP 서버, TCP 클라이언트, UDP 클라이언트, UDP 서버 및 httpsD 클라이언트 작업 모드다중 포트는 동시에 독립적으로 작동 할 수 있습니다. 포트 번호를 통해 장치에 연결된 직렬 포트를 구별 할 수 있습니다. 가상 직렬 포트 지원 및 해당 소프트웨어 제공 USR-VCOMSerial 전송 속도 600bps 에서 1024K bps; 없음, 홀수, 짝수, Mark 및 SpaceDNS 및 DHCP 지원 비트 확인 VB,C ++, Delphi와 같은 PC TCP/IP 소켓 프로그래밍 예제 제공, android 및 IOS내장 웹 페이지; 또한 사용자 용 웹 페이지를 사용자 정의 할 수 있습니다. Reload 버튼, 링크/데이터 표시등이있는 기본 설정을 복원하는 하나의 키 RJ45, 내장 절연 변압기 및 2 KV 전자기 격리 글로벌 고유 MAC IEEE에서 구입 한 주소 (D8-B0-4C 시작). 사용자는 networkSupport keepalive를 통해 MAC addressSupport 업그레이드 펌웨어를 정의하고, 죽은 링크 Support 계정 및 암호를 신속하게 감지 할 수 있습니다. 페이지 로그인 및 네트워크 설정에 사용할 수 있습니다. 하나의 채널 웹 소켓 지원, 웹 페이지 및 직렬 간 양방향 투명 전송 실현 0 Modbus RTU를 Modbus TCPSupport UDP 브로드 캐스트에 지원 기능

M2M 모듈의 응용 분야 USR-TCP232-ED2

산업 데이터 전송, 산업 자동화보안 및 보호 모니터링, 공공 보안 스마트 홈, 전력 제어, 환경 모니터링, 지능형 농업 출근 시스템의 문 점검,POS 시스템, 쌀 판매 시스템 빌딩 자동화 시스템, 전력 모니터링, 셀프 서비스 뱅킹 시스템, 통신 기계실 모니터링

임베디드 모듈의 작업 모드 USR-TCP232-ED2

TCP 클라이언트 모드모듈이 모든 설정 TCP 서버에 연결을 시작합니다. 연결에 실패하면 모듈이 성공할 때까지 다시 연결을 시도하고 서버가 직렬 장치로 데이터를 전송합니다.

TCP 서버 모드모듈이 세트를 모니터링하고 TCP 클라이언트가 직렬 장치에서 보낸 데이터를 연결할 때까지 기다립니다. 모듈은 모듈을 통해 성공적으로 연결된 모든 클라이언트로 전송됩니다.

UDP 모드모듈이 직렬 장치의 데이터를 설정된 네트워크 장치로 보냅니다. 모듈이 포트를 모니터하고 수신된 데이터를 직렬 장치로 보냅니다.

IoT 모듈 USR-TCP232-ED2 적용

여러 직렬 장치를 원격으로 관리

네트워크를 사용하여 시리얼 통신 거리 연장

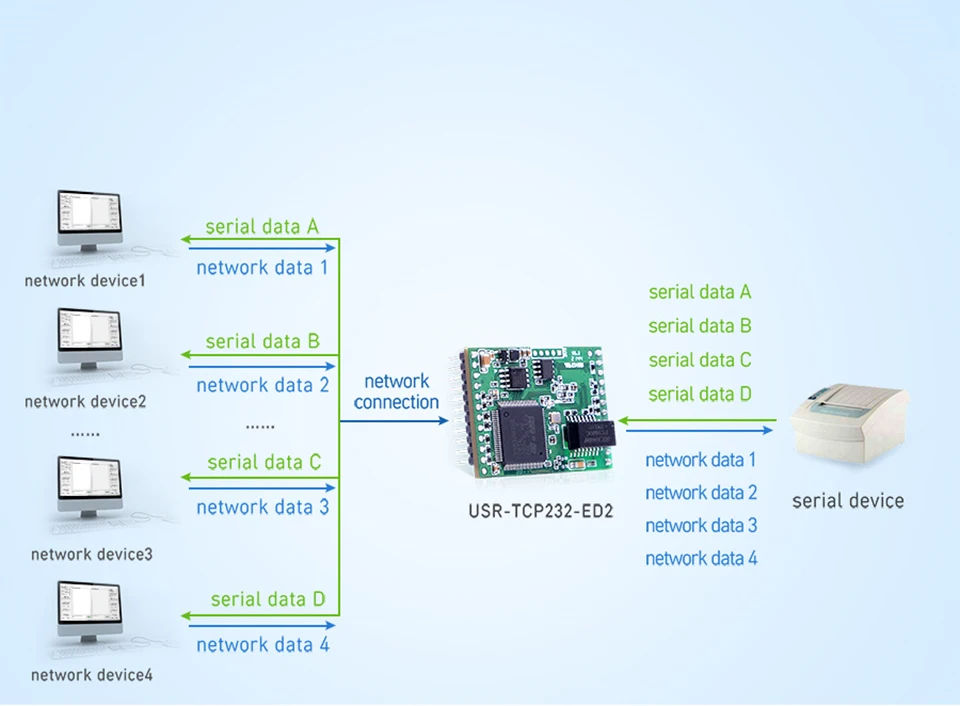

직렬 장치를 원격으로 관리하는 여러 PC

다양한 매개 변수 설정 방법소프트웨어 설정

설정 소프트웨어를 다운로드하고 직렬 포트 서버 IP, 이름, MAC 주소 또는 버전 번호를 통해 LAN의 이더넷 모듈을 검색하십시오. 그런 다음 필요한 매개 변수를 설정하십시오. 그렇지 않으면 기본값을 유지하십시오. 웹 페이지 설정1. 브라우저를 열고 이더넷 모듈의 기본 IP 주소를 입력하십시오. 2. 직렬 서버의 로그인 페이지를 열고 사용자 이름과 암호를 입력하십시오 (기본 관리자).3. 매개 변수를 설정 한 후 저장 및 다시 시작을 클릭하면 설정이 적용됩니다. 직렬 AT 명령 설정

사용자는 구성 할 다른 컴퓨터를 거치지 않고 모듈 자체별로 매개 변수를 설정할 수 있습니다. 이 설정 방법은 다음과 같은 상황에서 사용됩니다. 사용자는 사이트에서 IP 주소와 대상 IP 주소를 구성해야 합니다. 안으로 명령 요구를 충족시킬 수 있습니다. MCU가 TTL (UART) 로 직렬 서버 모듈을 연결 한 후 MCU는 AT 명령으로 설정을 구성 할 수 있습니다.
