IP5328P 칩 데이터: https://pan.baidu.com/s/1KvuNeZXwZ4KQT00Aslqz8g

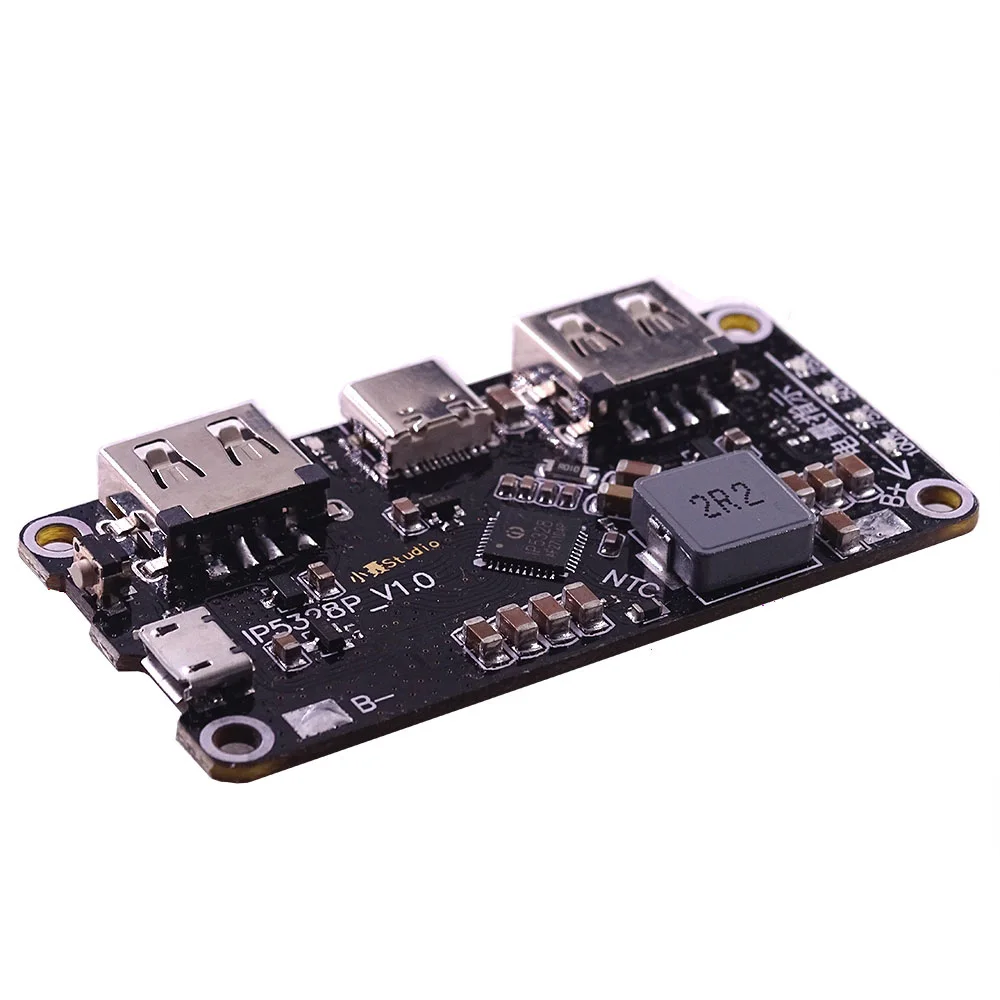

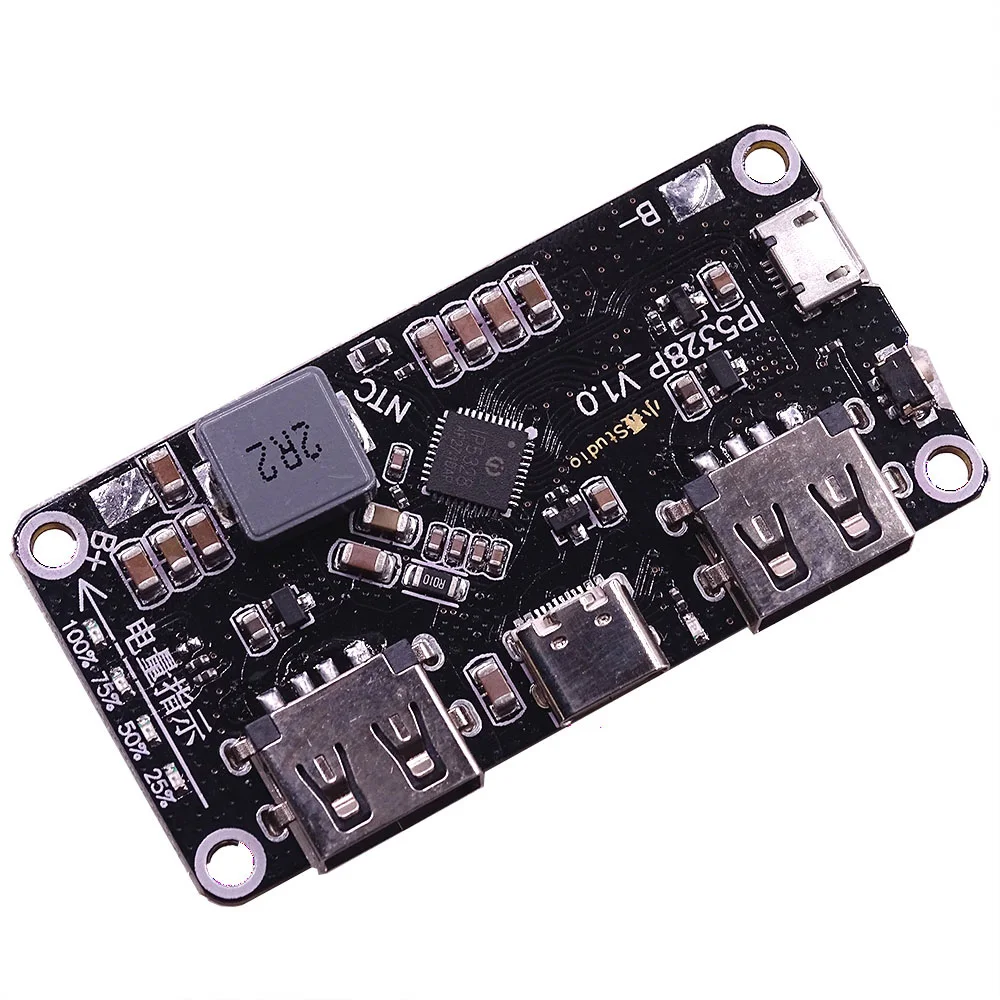

세트 코어 IP5328P 모바일 전원 솔루션, 4 층의 무거운 금판, 레이아웃 최적화, 다양한 빠른 충전 계약 지원, 양방향 18 w 빠른 충전, 총 4 개의 충전 인터페이스를 지원할 수 있습니다: 2 개의 USB - A 출력 인터페이스, USB - C 인터페이스, 마이크로 USB 인터페이스, QC3.0, FCP, AFC, MTK, SFCP 급속 충전 출력을 지원하는 2 개의 USB 포트 A를 포함한 4 개의 인터페이스가 빠른 충전을 지원하며 전력은 18 w 에 도달 할 수 있습니다. 지원 사과, 삼성, BC1.2 프로토콜. USB-C 포트는 USB PD 양방향 고속 충전을 지원하며 FCP, AFC, SFCP 고속 충전 입력 및 QC3.0, FCP, AFC, MTK, SFCP 고속 충전 출력과 호환됩니다. MicroUSB는 FCP, AFC, SFCP 고속 충전 입력을 지원합니다.

제품 모듈 매개 변수:

크기: 65mm * 32.5mm 초박형 4 코너 구멍 직경 3mm

출력 인터페이스: USBA + USBA + type-c는 고속 충전 출력을 지원합니다 (고속 충전 프로토콜 사양 참조)

입력 인터페이스: MICRO + type-c는 고속 충전 입력을 지원합니다 (고속 충전 프로토콜 사양 참조)

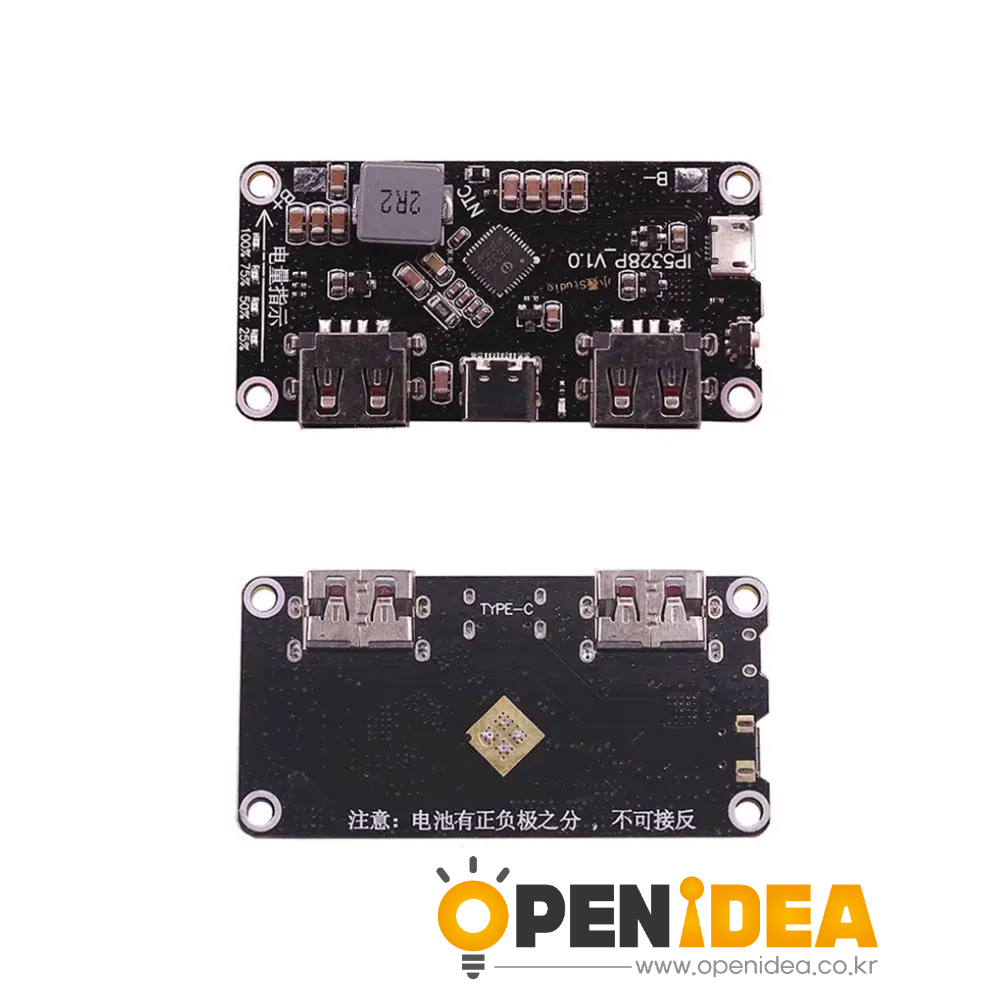

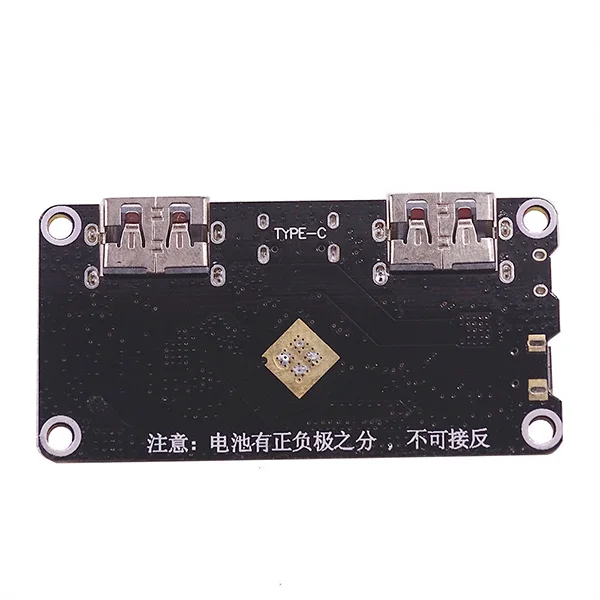

배터리 유형: 3.7v 배터리 (수집 또는 18650 리튬 배터리) 단일 병렬, 용량이 제한되지 않습니다, 큰 용량, 더 긴 충전 및 방전 시간, 안전을 위해, 배터리 보호 판을 추가하십시오. 메인 보드에는 양극과 음극이 있습니다. 배터리를 반대로 연결할 수 없습니다, 안티 레코딩 마더 보드 결과!!

빠른 충전 표시기: 입력/출력 고전압 빠른 충전 표시기

변환 효율: 95% 효율 (전력 효율은 전압에 따라 다름) 자세한 내용은 사양 참조

버튼을 누르십시오: 버튼의 지속 시간은 60ms 보다 길지만 2 초 미만이므로 짧은 누름 동작을 의미합니다. 짧게 누르면 전원 표시 등이 켜지고 출력이 향상됩니다. 길게 누르면 10 초가 전체 시스템을 재설정 할 수 있으며 30ms 미만의 버튼 동작은 응답하지 않습니다.

휴대 전화 삽입 자동 감지 기능:

IP5328P 는 휴대 전화 삽입을 자동으로 감지하고 대기 모드에서 즉시 깨어나고 부스터 5V 를 켜서 휴대 전화를 충전하여 키 입력 작동을 제거하고 키가없는 구성표를 지원합니다.

기능 설명:

저전력 잠금 및 활성화

IP5328P 가 배터리에 처음 연결되면 배터리 전압에 관계없이 칩이 잠긴 상태이고 최저 전력 표시등이 깜박입니다 4

두 번째로 프롬프트; 비 충전 상태에서 배터리 전압이 너무 낮아 저전력 종료를 트리거하지 못하면 IP5328P 도 잠긴 상태로 들어갑니다.

잠긴 상태에서 정적 전력 소비를 줄이기 위해 IP5328P 에는 전화를 통해 감지 기능을 삽입하거나 키를 통해 활성화 할 수 없습니다. 이

이 경우 버튼 동작으로 부스트 출력을 활성화할 수 없지만 가장 낮은 전력 표시등이 4 번 깜빡여 프롬프트가 표시됩니다.

잠긴 상태에서 칩의 기능은 충전 상태로 들어가서 만 활성화 할 수 있습니다.

충전

IP5328P 는 동기식 스위치 구조를 지원하는 정전류 및 정전압 리튬 배터리 충전 관리 시스템을 갖추고 있습니다. 다른 충전 요금을 자동으로 일치시킬 수 있습니다

압력 사양.

배터리 전압이 3V 미만이면 250mA 세류 충전이 채택됩니다. 배터리 전압이 3V 보다 크면 입력으로 들어갑니다 정전류 충전 배터리 단자가 최대로 충전됩니다

전류 5.0a; 배터리 전압이 설정된 배터리 전압에 가까워지면 정전압 충전으로 들어갑니다. 배터리 단부의 충전 전류가 300mA 정도 미만이고 배터리가 충전 된 경우

풀 전압이 정전압에 접근하면 충전이 중단됩니다. 충전 후 배터리 전압이 4.1v 미만이면 충전을 위해 배터리를 다시 시작하십시오.

IP5328P 는 스위칭 충전 기술을 채택하고 있으며 스위칭 주파수는 500 kHz입니다. 일반 5V 입력 충전, 최대 입력 전력 10W; 빠른 충전 입력

충전시 최대 입력 전력은 18W 입니다. 배터리 끝의 최대 충전 전류는 최대 5.0a 이고, 충전 효율은 최대 94% 이며, 충전 시간은 3/4 단축될 수 있습니다.

IP5328P 는 어댑터의 다른 부하 용량에 맞게 충전 전류를 자동으로 조정합니다.

IP5328P 는 동일한 충전 및 방전을 지원하지 않습니다. 충전 상태에서 출력 방전 포트는 입력을 방지하기 위해 닫힙니다 고전압 충전 된 장치가 손상되는 것을 방지합니다.

부스터

IP5328P 는 고전압 출력을 지원하는 동기식 스위치 변환기 시스템과 통합되어 있습니다. 5V ~ 12V 광전압 범위 · 음의 출력에 대응

운반 능력은 각각 5v-3.1a, 7v-2.4a, 9v-2.0a 및 12v-1.5a 입니다. 스위칭 주파수: 375KHz. 내장 소프트 스타트

시동시 과도한 충격 전류에 의한 고장을 방지하는 기능, 통합 출력 과전류, 단락, 과전압, 과온도 및 그 외의 보호 기능,

시스템의 안정성과 신뢰성을 보장하십시오.

부스터 시스템의 출력 전류는 IC 온도가 설정 온도보다 낮도록 온도에 따라 자동으로 조정될 수 있습니다.
