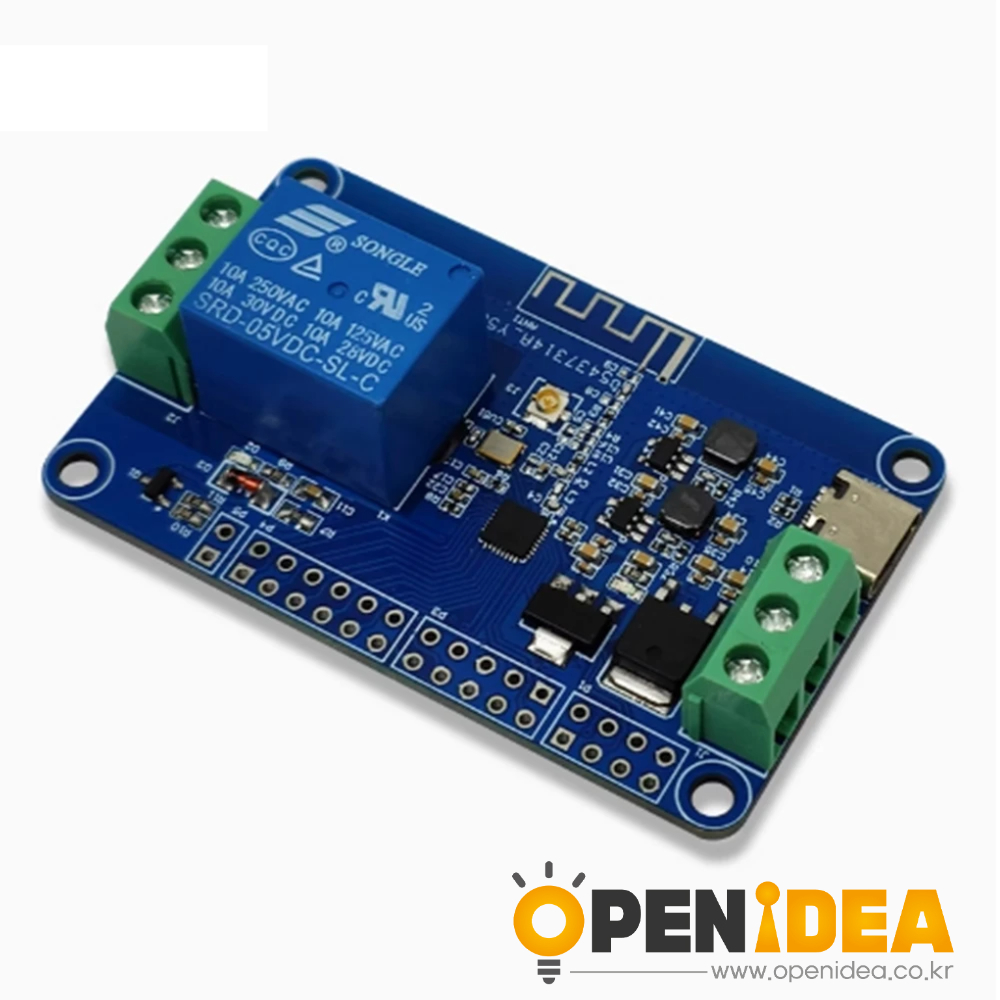

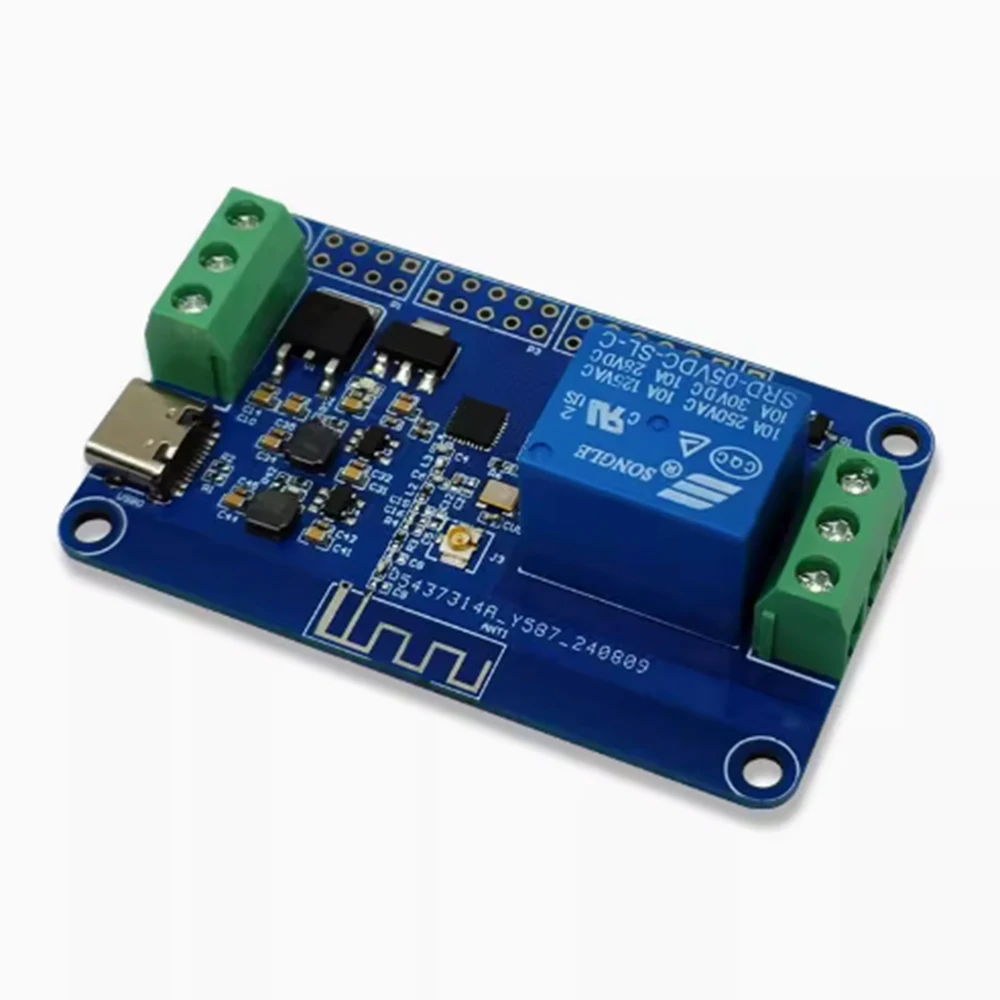

BK7238 칩 단일 채널 릴레이 모듈 WIFI+BLE IoT 개발 보드

1、 개요

BK7238 단일 릴레이 개발 보드는 기능이 풍부한 개발 보드입니다.Wi Fi 802.11n 및 저전력 Bluetooth(BLE) 5.2 솔루션을 통합하는 Broadcom BK7238 칩이 장착되어 있으며 모든 I/O 포트가 출력됩니다.DC7-12V, USB 5V 등 다양한 전원 공급 방식을 지원합니다.AT, SDK, Arduino 개발을 지원할 수 있으며 기존 AT 펌웨어(STA+AP 모드 설정, Bluetooth 배포 네트워크, Bluetooth 제어 릴레이, 원격 제어 및 데이터 보고를 위해 고객 MQTT 서버에 연결 가능)뿐만 아니라 rt 스레드 기반 SDK 코드도 지원합니다. (Airkiss WeChat 배포 네트워크 지원)다양한 개발 요구 사항 및 애플리케이션 시나리오에 적합하며 여러 기능의 2차 개발을 달성할 수 있습니다.

2、 기능적 특징

Wi-Fi

·IEEE 802.11 b/g/n 1x1 표준을 준수하고 20MHz 채널을 지원합니다.

·셋톱박스 지원

·작업 모드 STA 및 SoftAP AP가 STA와 공존합니다.

·광 송신기의 출력 전력은 +19dBm에 달하고 수신기의 감도는 -99dBm입니다.

저전력 블루투스

·블루투스 저전력 5.2

·저전력 Bluetooth(LE), 1Mbps, 2Mbps 및 장거리(125kbps 및 500kbps) 지원

·광고 확장

·블루투스 방향 찾기: 도착 각도(AoA) 및 출발 각도(AoD)

·즉시 구워서 사용할 수 있는 블루투스 유통망 및 제어 릴레이 엔지니어링에 대한 소스 코드 제공

커널 및 메모리

·최대 160MHz 주파수의 32비트 MCU 2MB SiP 플래시

288KB RAM · 4바이트 eFuse

·다운로드 및 디버깅을 위한 UART/JTAG

시계 관리

·외부 발진기: 26MHz 수정 발진기(X26M) · 내부 발진기: 26~160MHz 디지털 제어 발진기(DCO) 32kHz 링 발진기(ROSc)

480MHz 이중 위상 동기 루프

에너지 관리

·2.7~3.6VVBAT 전원 공급 장치

·온칩 POR(파워 온 리셋) 및 BOD(파워 다운 감지기) · 내장형 LDO 레귤레이터

·낮은 소비전력:

-활성 모드 RX: 40mA

-저전압 절전 모드: 90uA

-깊은 수면 모드: 10uA

-꺼짐 모드: 0.5pA

주변기기

-QFN32 패키지 19 GPIO, QFN20 패키지 9 GPIO 및 1 SPI

· UART 2개: 1개는 플래시 다운로드 지원 · L2C 1개

·6개의 채널을 갖춘 범용 DMA 컨트롤러(GDMA) 1개와 32비트 PWM 컨트롤러 6개

·10비트 SARADC, 최대 6개 채널 · 범용 32비트 타이머 6개

·감시 타이머 1개, 실시간 카운터(RTC) 1개, 온도 센서 1개

·1개의 진정한 난수 생성기(TRNG)

·작동 온도 범위: -40 ~+105° 씨

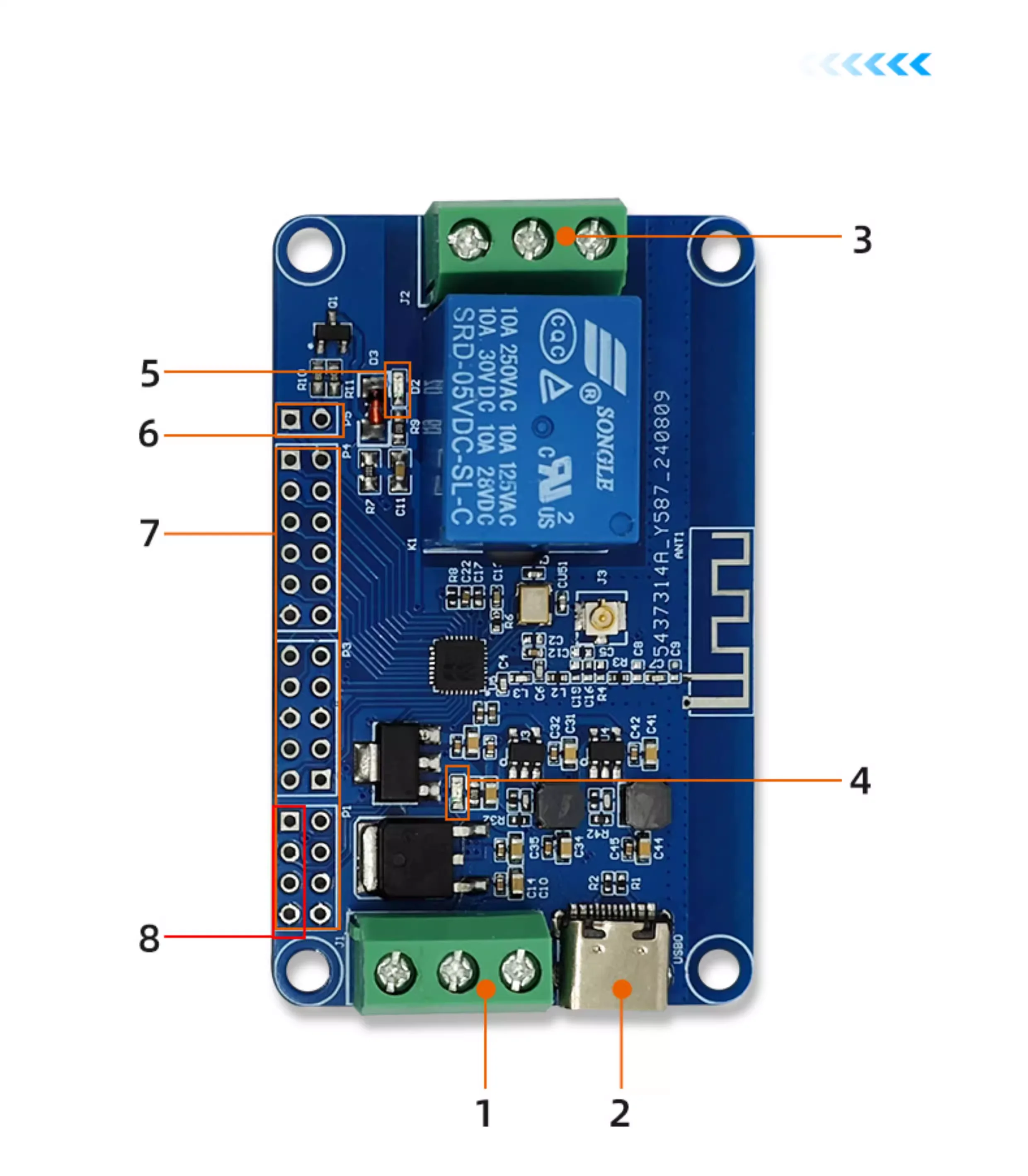

1.KF301-3P 배선 단자 7-12V, GND,5V: 전원 공급 장치;

2.USB 유형 C: DC5v USB 전원 공급 장치;

참고: DC7-12V, DC5V 또는 USB5V의 세 가지 전원 공급 모드 중 하나를 선택하십시오.

3.릴레이 출력 단자:

NC: 일반적으로 닫힌 끝, 릴레이는 닫히기 전에 COM에 단락되고 닫힌 후에 정지됩니다. COM: 공개 종료;

NO: 처음에는 릴레이가 닫히기 전에 일시 중지되고 닫힌 후 COM에 단락됩니다.

4.전원 표시 LED;

5.릴레이 표시기 LED: 작동 시 켜집니다.

6.릴레이에는 P28 단락 인터페이스가 있으며 단락 후 GPO28을 사용하여 릴레이를 제어할 수 있습니다.

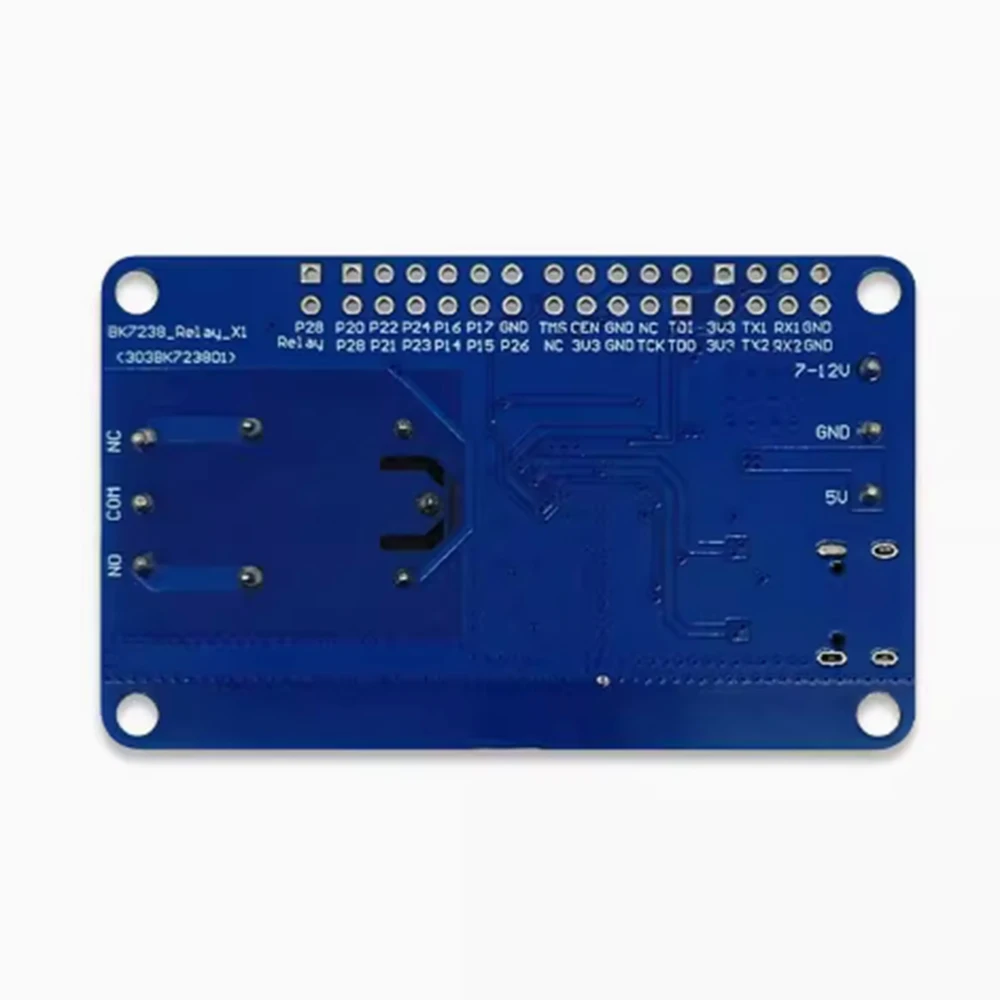

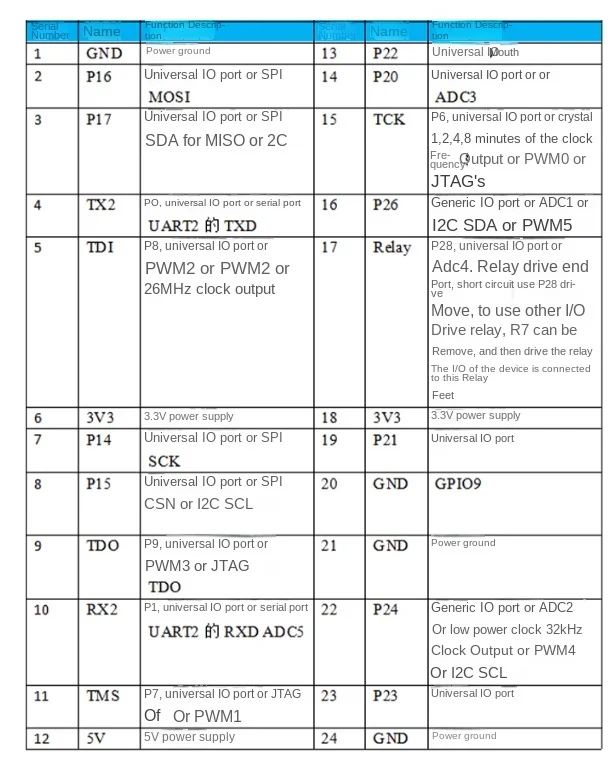

7.GPIO 핀 콘센트 포트;

8. UART 프로그램 다운로드 포트: 개발 보드의 3V3, TX1, RX1, GND, 각각 3V3을 외부 TTL 직렬 포트 모듈에 연결합니다(RX1, TX1, GND).
