이 제품에는 배터리가 없습니다

이 제품은 플랫 헤드 배터리에만 연결할 수 18650

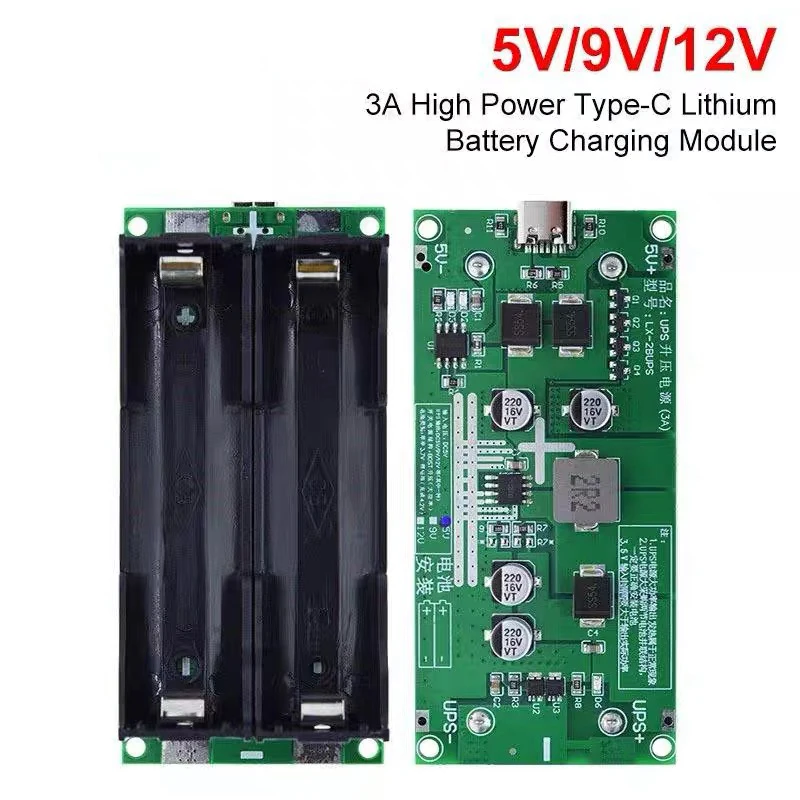

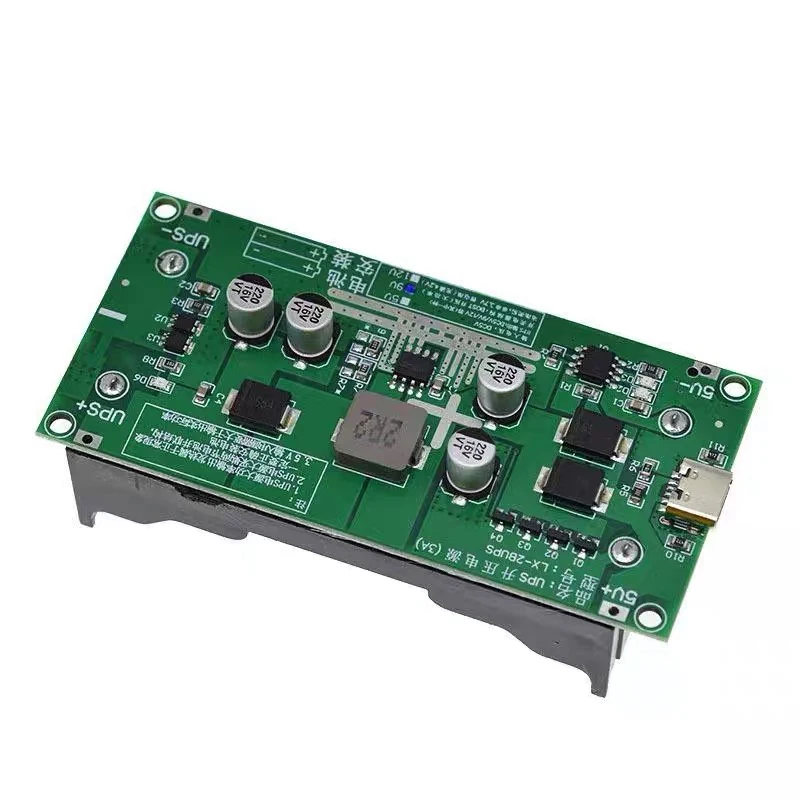

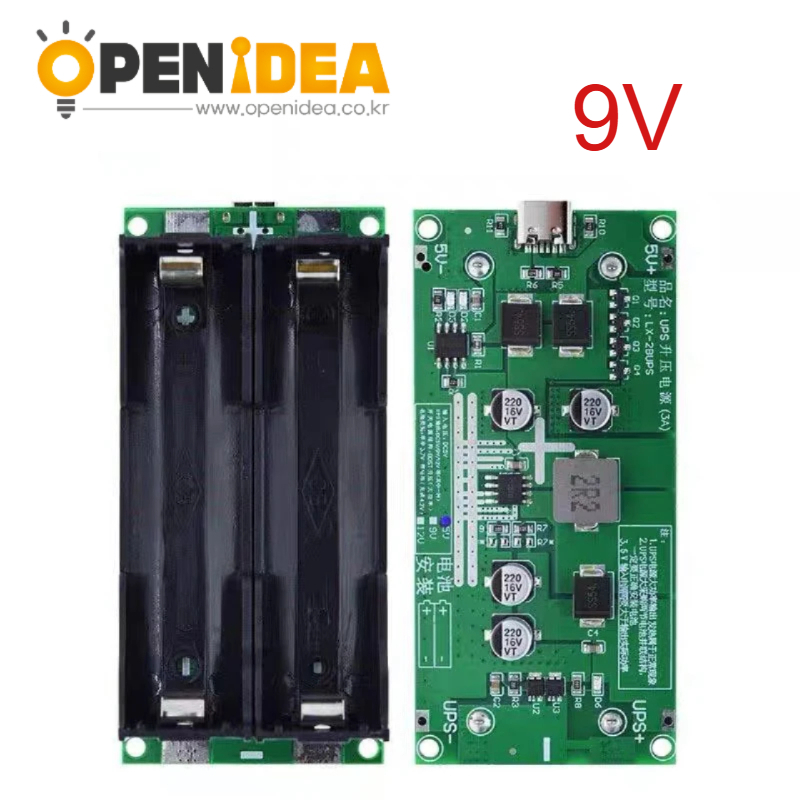

UPS-15W 모듈은 외부 전원 공급 장치와 배터리 이중 전원 공급 장치 (지연 없이) 사이를 원활하게 전환 할 수 있으며 저전력 DC 장비 및 미터와 같은 중단없는 전원 공급 장치에 적합합니다. 정전으로 시작하여 수신 전화에서 요금을 청구합니다. UPS-15W 모듈은 리튬 배터리 충전, 리튬 배터리 보호, 부스트 출력 및 UPS 전환 등 4 가지 실용적인 기능을 통합합니다.

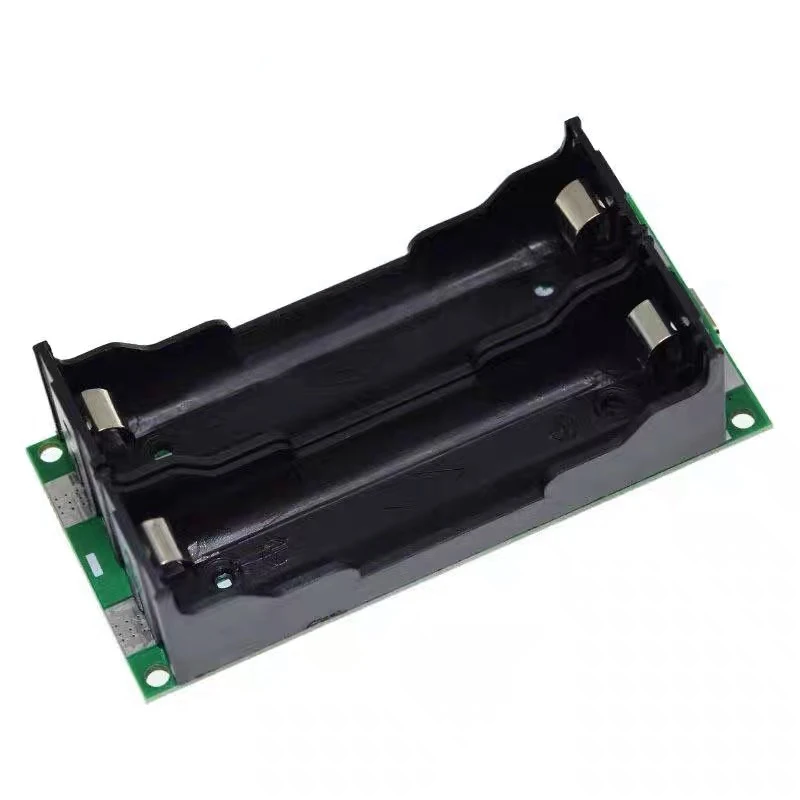

인터페이스 설명: TYPE-C 포트와 표준 5V 및 5V 는 외부 전원 공급 포트이며 두 포트 중 하나를 선택할 수 있습니다. 출력 인터페이스는 USP 및 UPS로 표시되어 있습니다. 후면 용접 배터리 박스는 18650 리튬 배터리에 연결됩니다. 와이어를 용접하여 다른 리튬 배터리를 연결할 수도 있습니다.

기능 설명

1. UPS의 작동 원리:

전원 공급 장치에 전기가 공급되면 전원 공급 장치가 부스트 회로를 통해 부하에 직접 공급되고 리튬 배터리가 동시에 충전됩니다. 1 이지만 전원이 손실되면 자동 시작 배터리 경로가 부스트 회로를 통해 부하에 전원을 공급합니다.

2. 부스트 회로의 일부 매개 변수:

☆ 최대 20W 피크 전력, 최대 15W 정격 전력,

☆ BOST 부스트 회로, 내장 12A 고전류 MOS,

최대 96% 효율성

☆ 모듈 정적 전력 소비 25mA

☆ 옵션 출력 5V 전류 3A; 출력 9V 전류 1.6A; 출력 12V 전류 1.2A.

3. 리튬 배터리 충전 부품 매개 변수:

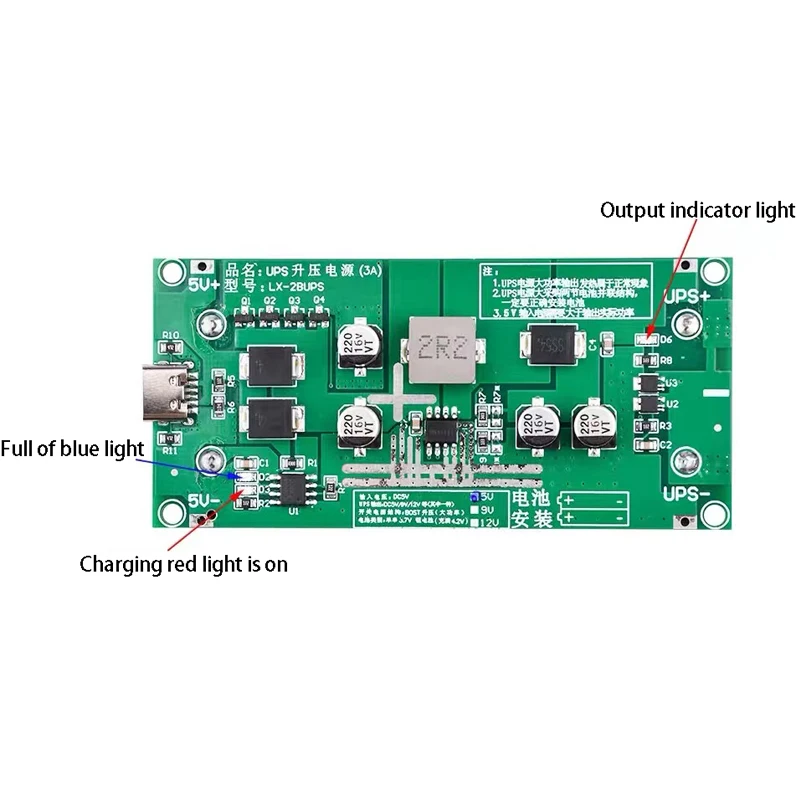

다음 그림과 같이 충전 중에는 빨간색 표시등이 항상 켜져 있고 녹색 표시등이 가득 차면 항상 켜져 있으며 충전이 자동으로 중지됩니다. 후면 빨간색 표시등이 전원 공급 장치 표시등입니다. 충전 차단 전압 4.2V, 방전 차단 전압 2.5V.

참고: 이 모듈에는 오버 슈트, 과방전, 과온도 및 과전류 보호 기능이 있습니다. 오작동 및 단락 후 보호 상태로 들어가면 출력되지 않습니다. 5V 충전에 연결되면 자동으로 활성화되고 출력이 재개됩니다. 사용 된 납땜 인두가 접지되어 있는지 (접지선이 연결되어 있는지) 확인하고 정전기 방지 장갑을 착용하는 것이 가장 좋습니다.

제품 크기

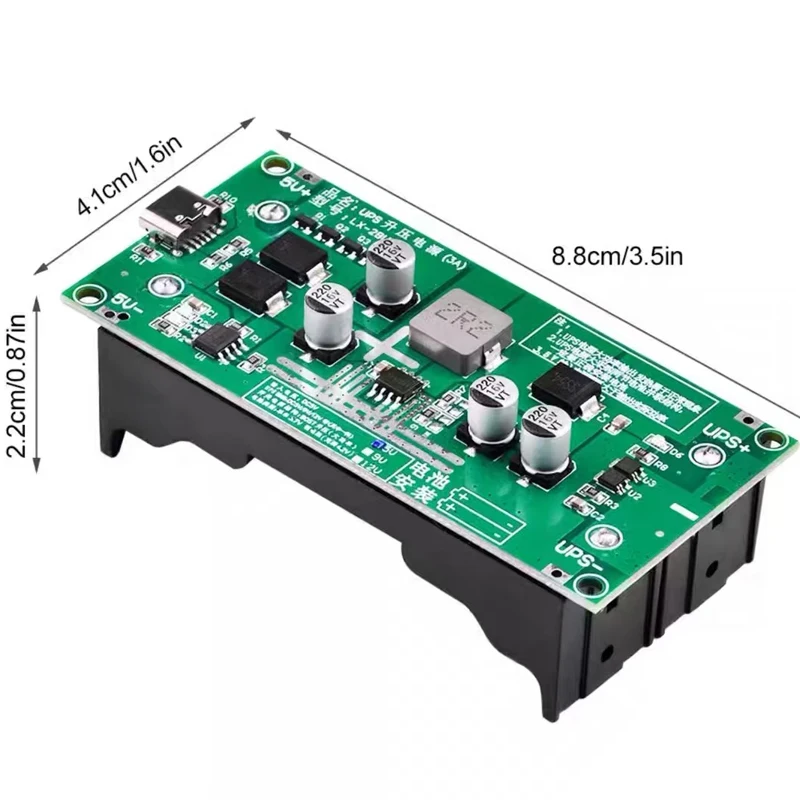

모듈 크기: 89*42*22.4mm 길이, 너비 및 높이 (후면 패치 상자)

89*42*385mm 길이, 너비 및 높이 (뒷면의 직선 상자)

모듈 장착 구멍 직경은 3mm 입니다.

참고:

1. UPS가 에너지 소비를 절약하려면 모든 테스트가 완료된 후 출력 표시기를 제거하면 10 mA 이상의 전류를 줄일 수 있습니다.

2. 전원 공급 장치가 꺼진 후 보드가 배터리 전원 공급 장치를 빠르게 전환하지 않으면 약 1K 의 방전 저항을 5V 입력 포트에 병렬로 연결할 수 있습니다.

3. UPS 모듈의 배터리 용량을 늘리려면 여러 개의 병렬 연결을 사용할 수 있습니다.
