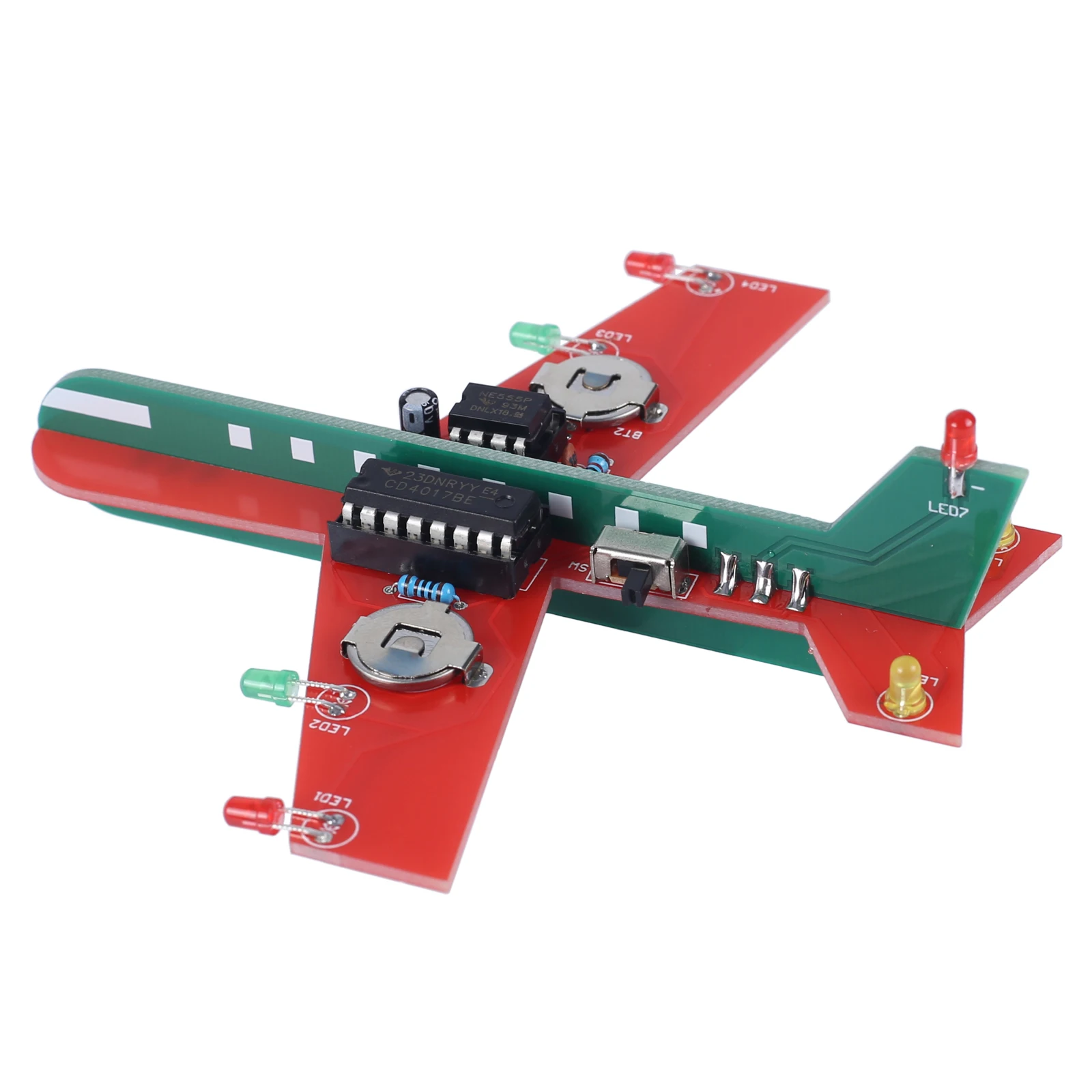

1. 소개:

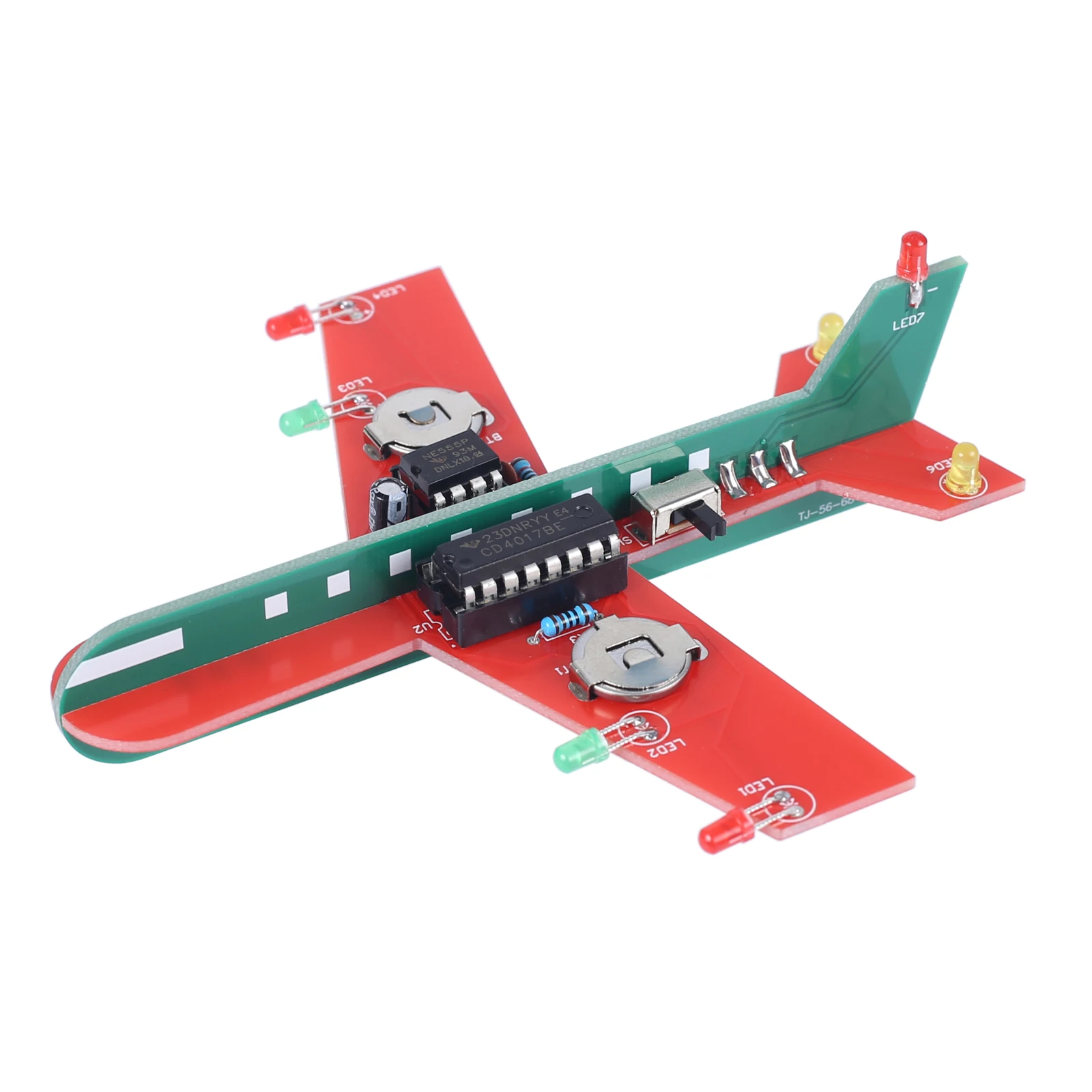

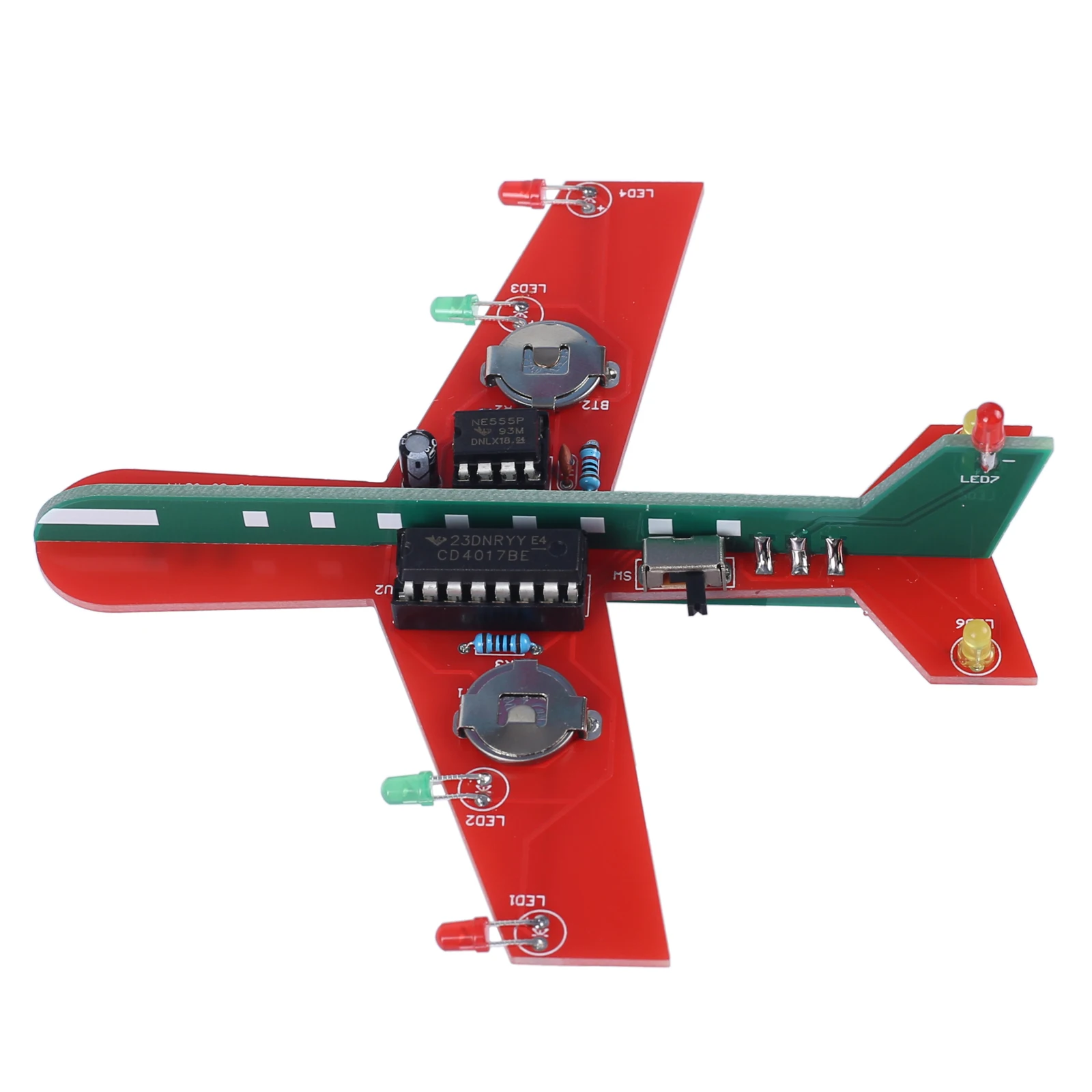

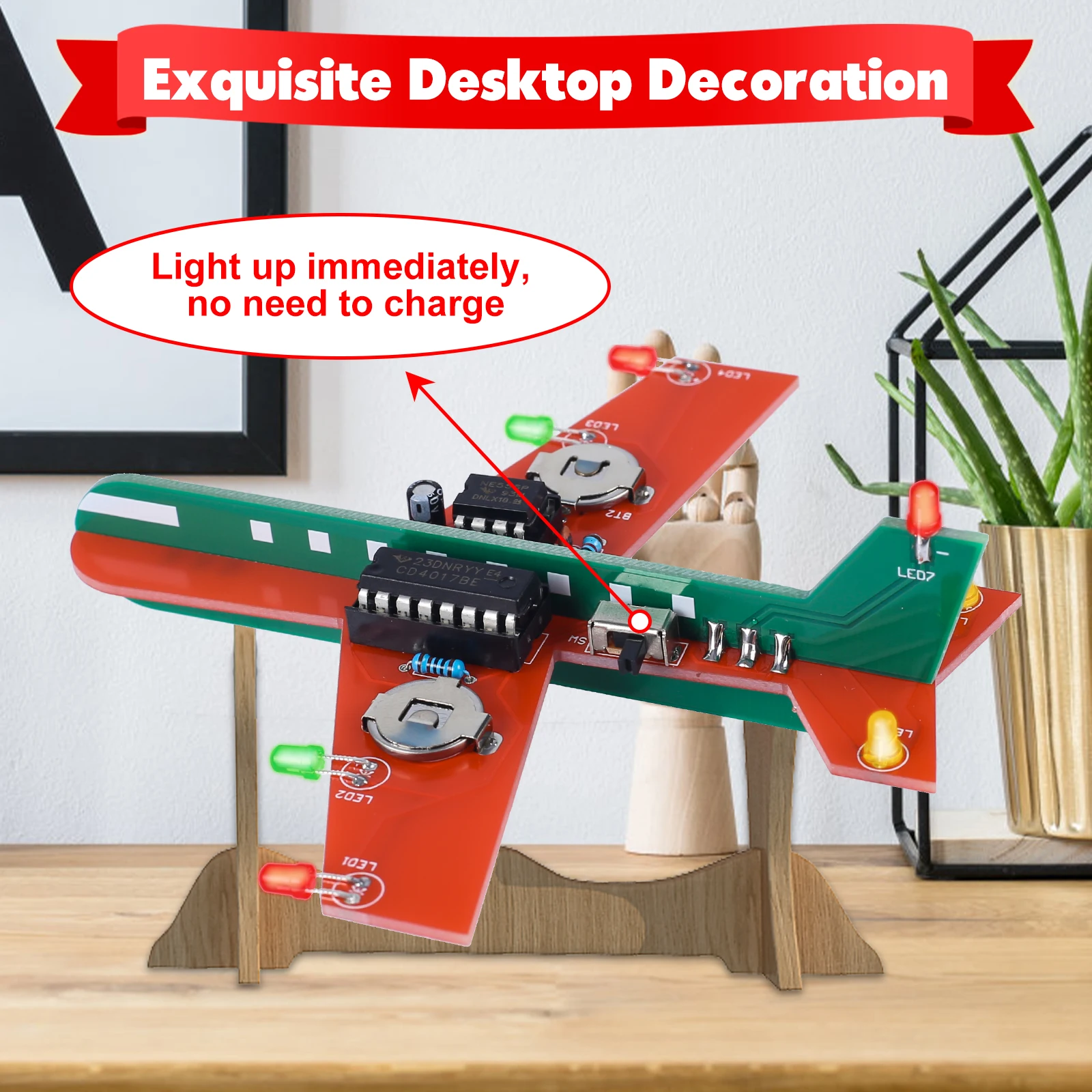

그것은 비행기 깜박이는 LED 회로 DIY 키트입니다. 비행기 조명의 깜박임 효과를 시뮬레이션 할 수 있으며 DIY는 매우 예술적인 데스크탑 장식을 만듭니다. 회로를 더 잘 이해하고 납땜 방법을 배울 수있는 DIY 전자 용접 키트뿐만 아니라 매우 적합한 실험용 작업대 도구로도 사용할 수 있습니다.

2. 기능:

1>. 항공기 설계 시뮬레이션

2>. 내장 CR1220 리튬 배터리

3>. 재미있는 DIY 수동 납땜

4>. 간단하고 조작하기 쉬운

3. 매개 변수:

1>.LED 색상: 빨강/녹색/노랑

2>. 배터리 유형: CR1220

3>. 작업 온도:-20 ℃ ~ 85 ℃

4>. 작업 습도: 0% ~ 95% RH

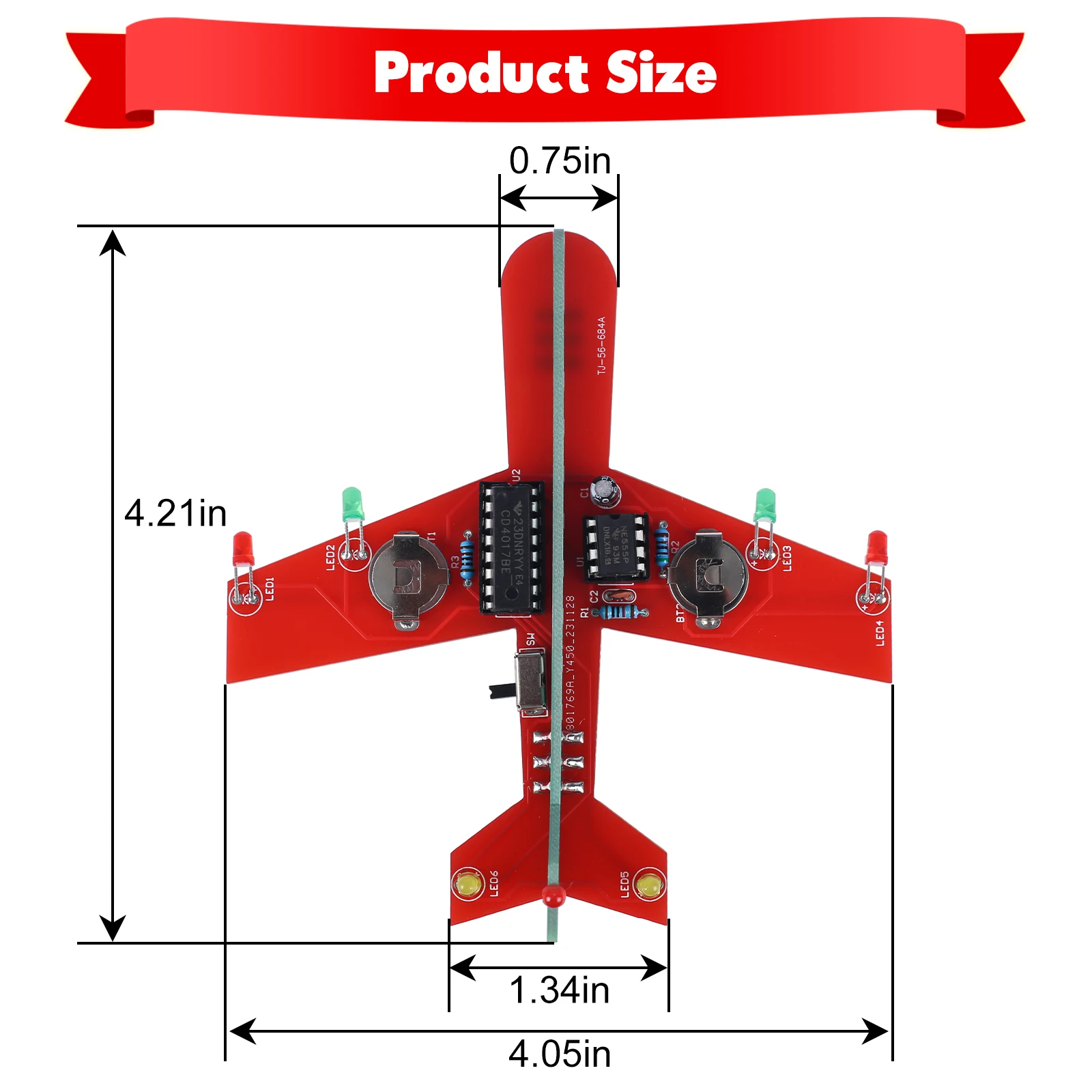

5>. 크기 (설치됨):110*105*33mm

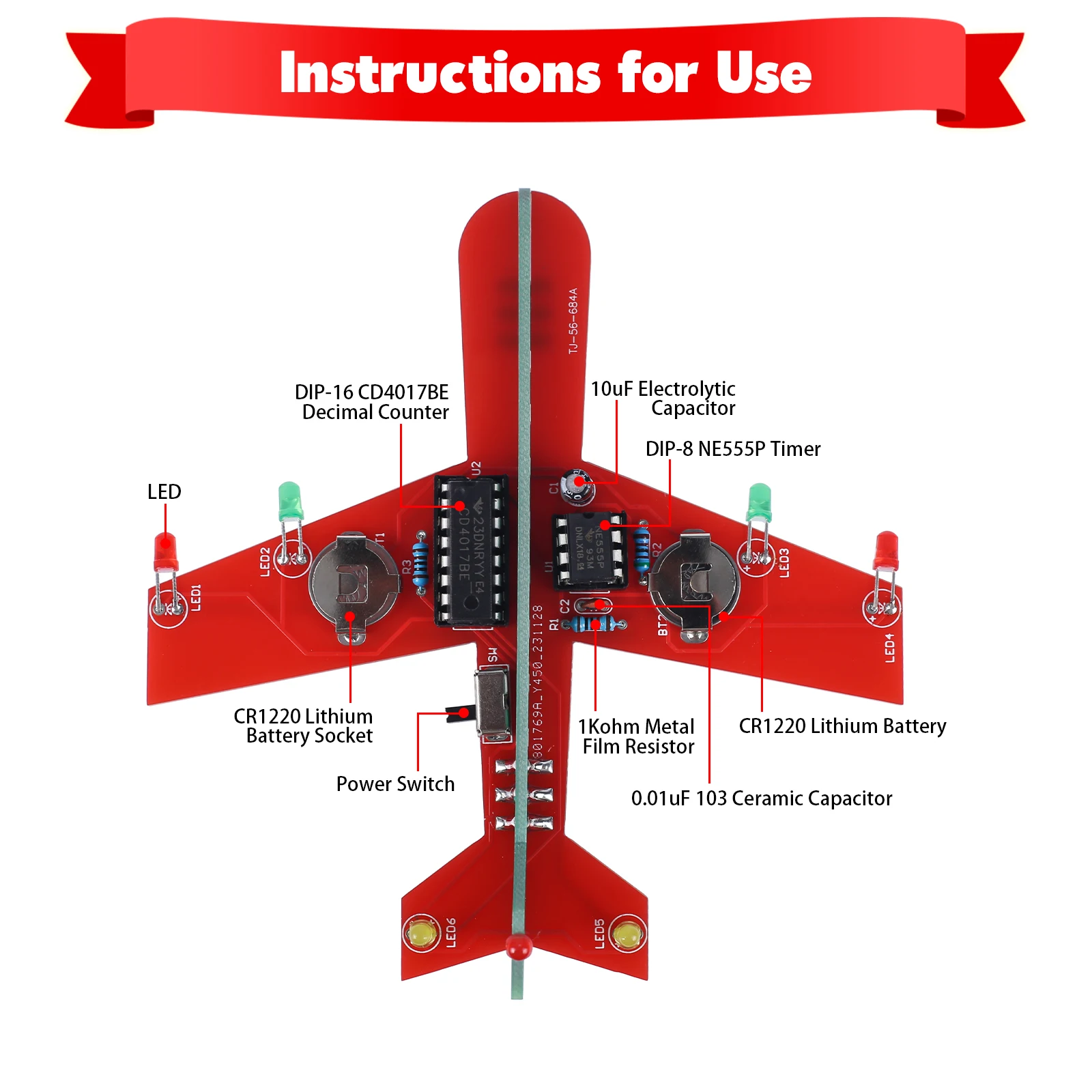

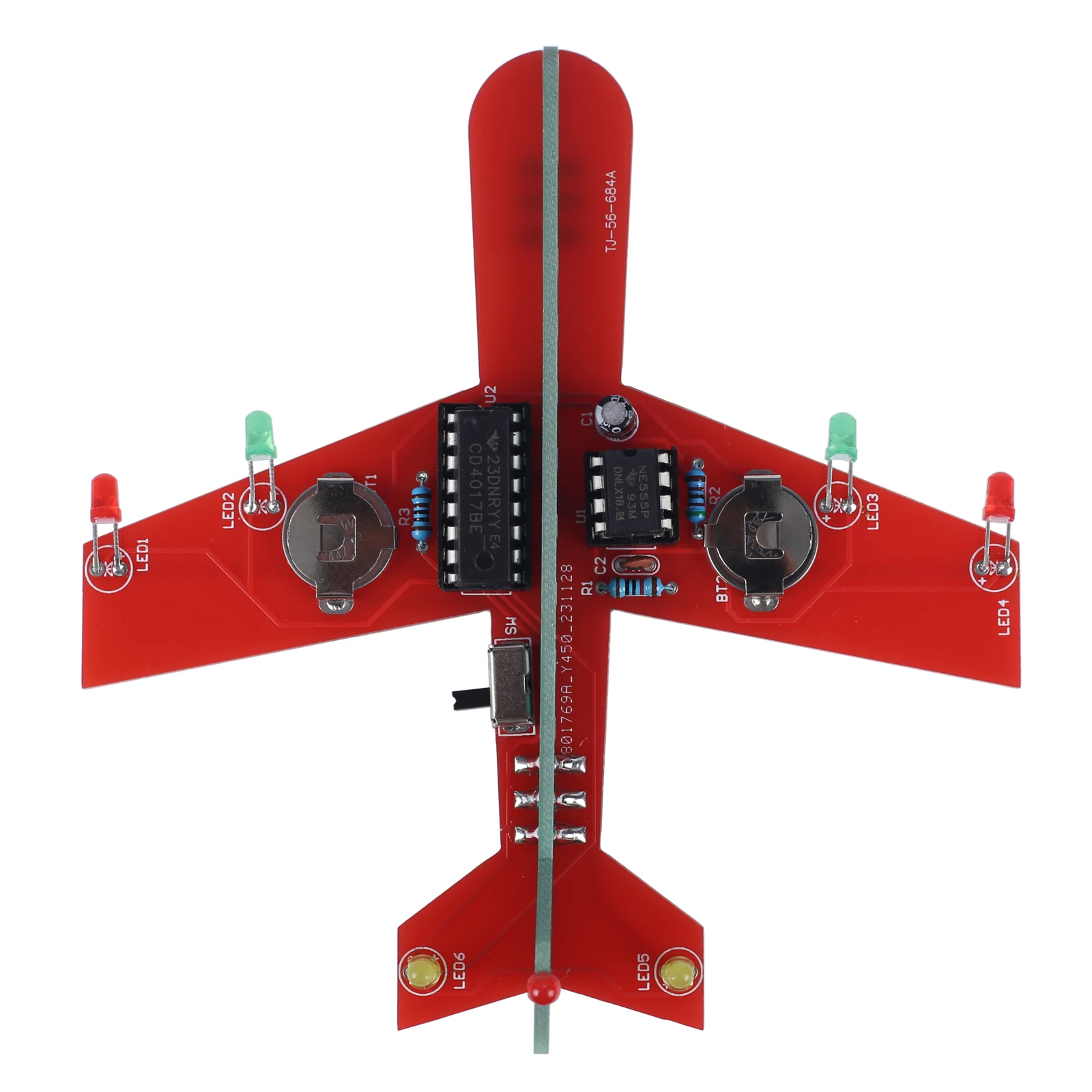

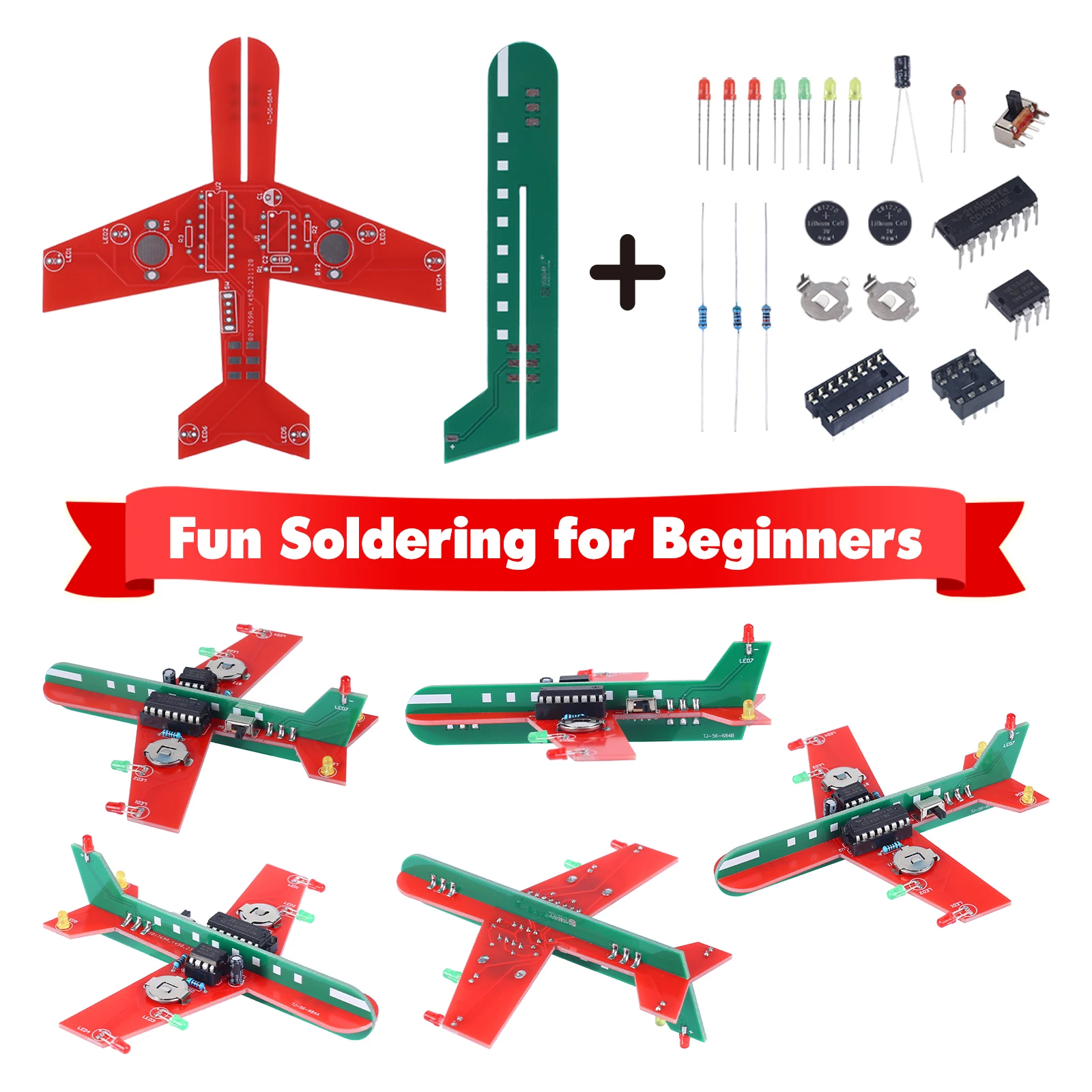

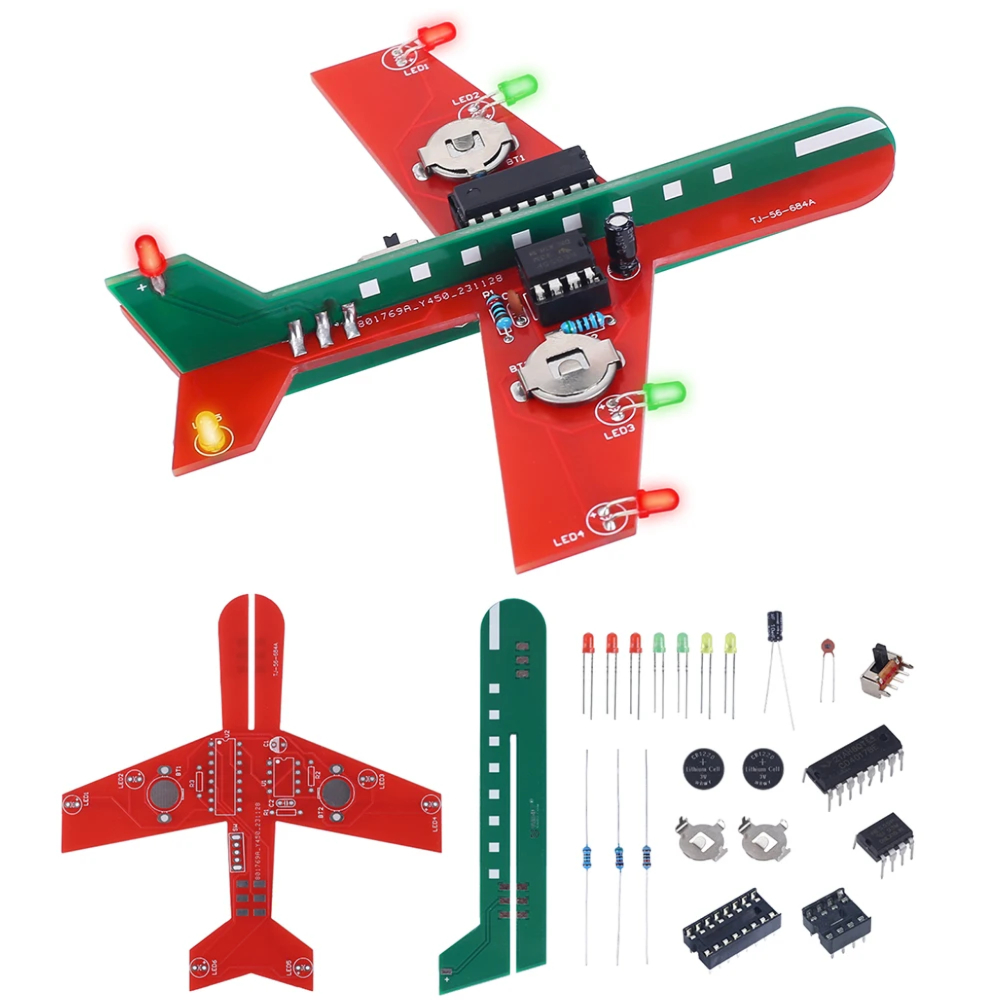

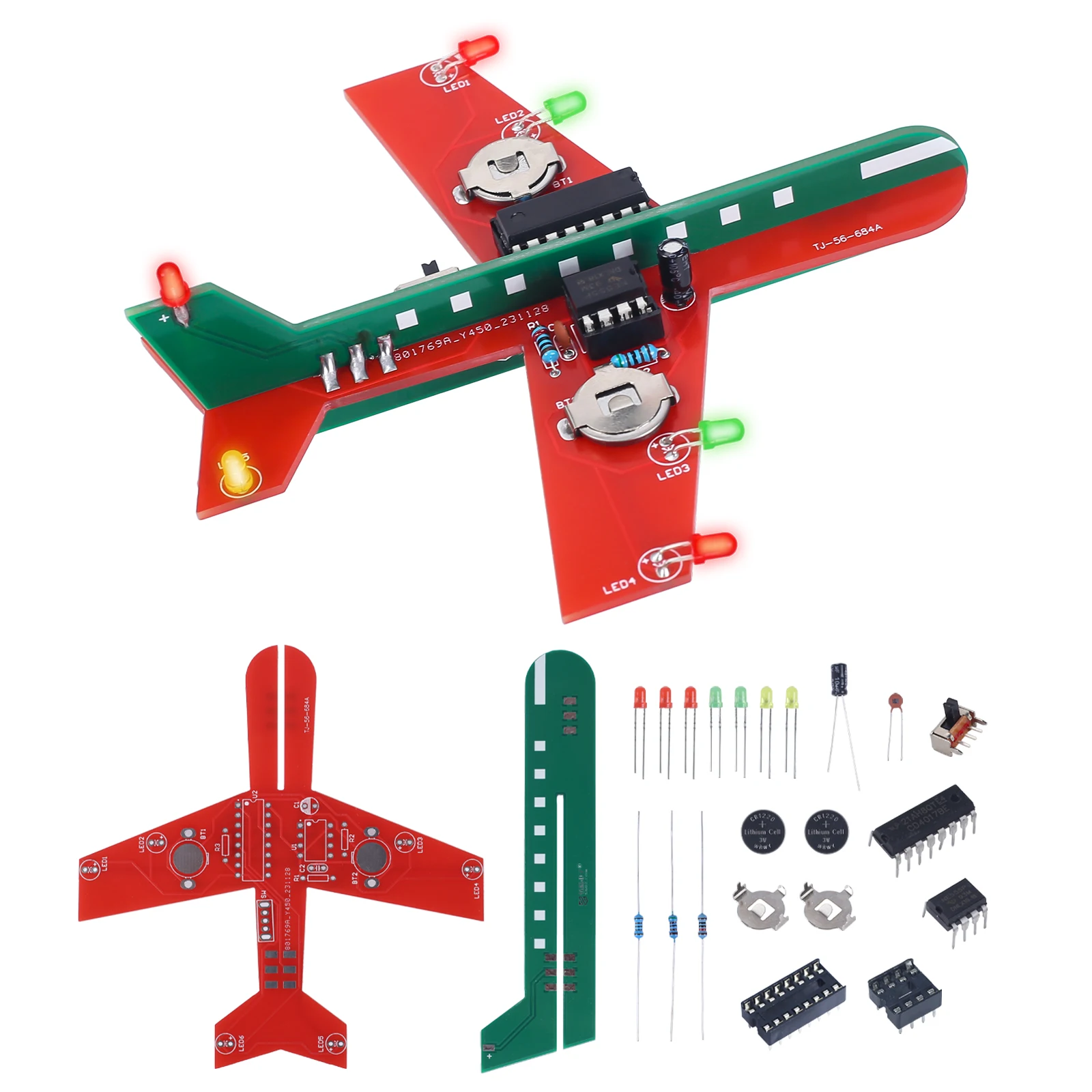

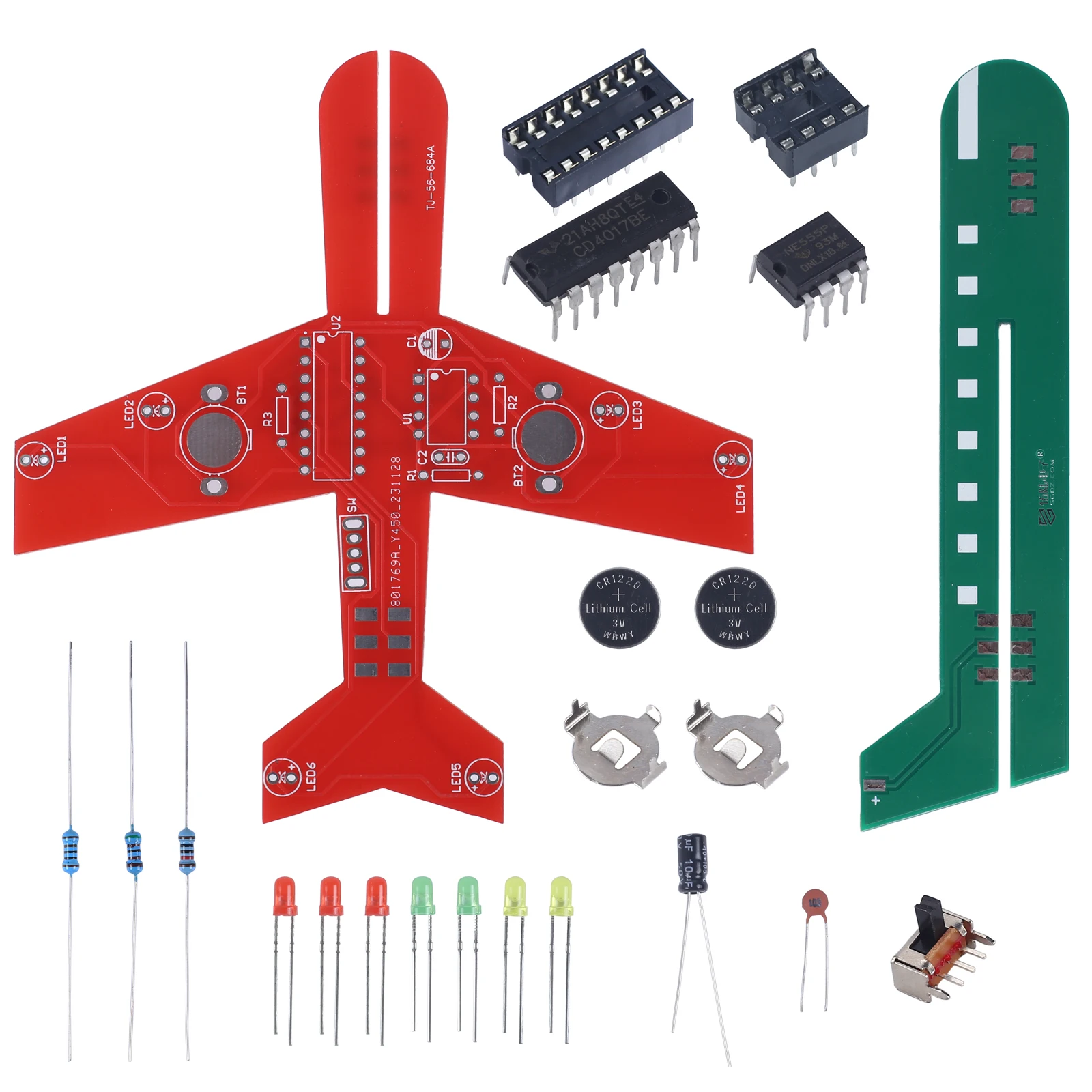

4. 구성 요소 목록:

1>.1 개 DIP-U2 에서 16 CD4017BE 소수 카운터

2>.1 개 DIP-U1 에서 8 NE555P 타이머

3>. U2 에서 1 개 DIP-16 IC 소켓

4>. U1 에서 1 개 DIP-8 IC 소켓

5>.1 개 R3 에서 Kohm 금속 필름 저항기 1 개

6>.1 개 5.1Kohm 금속 필름 저항 R2.

7>.1 개 R1 에서 10Kohm 금속 필름 저항

8>. LED1,LED4,LED7 에서 3 개 3mm 빨간색 LED.

9>.2 개 LED2,LED3 에서 3mm 녹색 LED

10>.2 개 3mm LED 5,LED6 에서 노란색 LED.

11>.1 개 0.01 C2 에서 uF 103 세라믹 커패시터

12>.1 개 10uF 전해 커패시터 C1 에서

13>. SW에서 1pcs 전원 스위치.

14>. BT1,BT2 에서 CR1220 리튬 배터리 1 개

BT1,BT2 에서 15>.1 개 CR1220 리튬 배터리 소켓.

16>.2pcs PCB 회로 기판

5. 신청:

1>. 용접 기술 훈련

2>. 학생 학교

3>.DIY 생산

4>. 프로젝트 디자인

5>. 전자 경쟁

6>. 선물을주는

7>. 공예품 컬렉션

8>. 가정 장식

9>. 기념품 수집

10>. 졸업 디자인

11>. 명절 선물

6. 설치 팁:

1>. 사용자는 납땜을 준비해야합니다. 처음에는 도구.

2>. 설치가 완료 될 때까지 기다려주십시오.

3>. 패키지는 DIY 키트입니다. 필요 완료 사용자에 의한 설치.

4>. 납땜 인두가 장시간 (1.0 초) 부품을 만질 수 없습니다. 그렇지 않으면 부품이 손상됩니다.

5>. 구성 요소의 양성 및 음성에주의하십시오.

6>. 단락을 엄격히 금지하십시오.

7>. 복잡한 구성 요소를 우선적으로 설치하십시오.

8>. 모든 구성 요소가 올바른 방향과 올바른 위치에 있는지 확인하십시오.

9>. 전자 부품을 설치할 때는 정전기 방지 장갑이나 정전기 방지 손목밴드를 착용하십시오.

10>. 설치를 시작하기 전에 설치 설명서를 읽는 것이 좋습니다!!
