DC 5V/12V/24V 지연 타이머 릴레이 자체 잠금 지연 켜기 오프 타임 스위치 슈퍼 555 타이머

TRM01 지연 릴레이 모듈은 고품질 부품을 채택하여 안정적인 성능과 간편함을 갖추고 있습니다. 지연 자가 잠금이 필요한 다양한 제어 상황에서 널리 사용될 수 있습니다. 이 모듈은 다양한 애플리케이션 요구 사항을 충족하기 위해 4가지 기능으로 미리 설정되어 있으며, 사용자의 필요에 따라 다른 특정 기능을 사용자 지정 및 추가할 수 있습니다.

특징:

1. 지연이 켜지면, 지연이 꺼지고, 자체 잠금이 해제되며, 지연 기능이 작동합니다.

2. 모듈 손상을 방지하기 위해 전원 공급 장치의 역방향 방지 기능이 포함되어 있습니다.

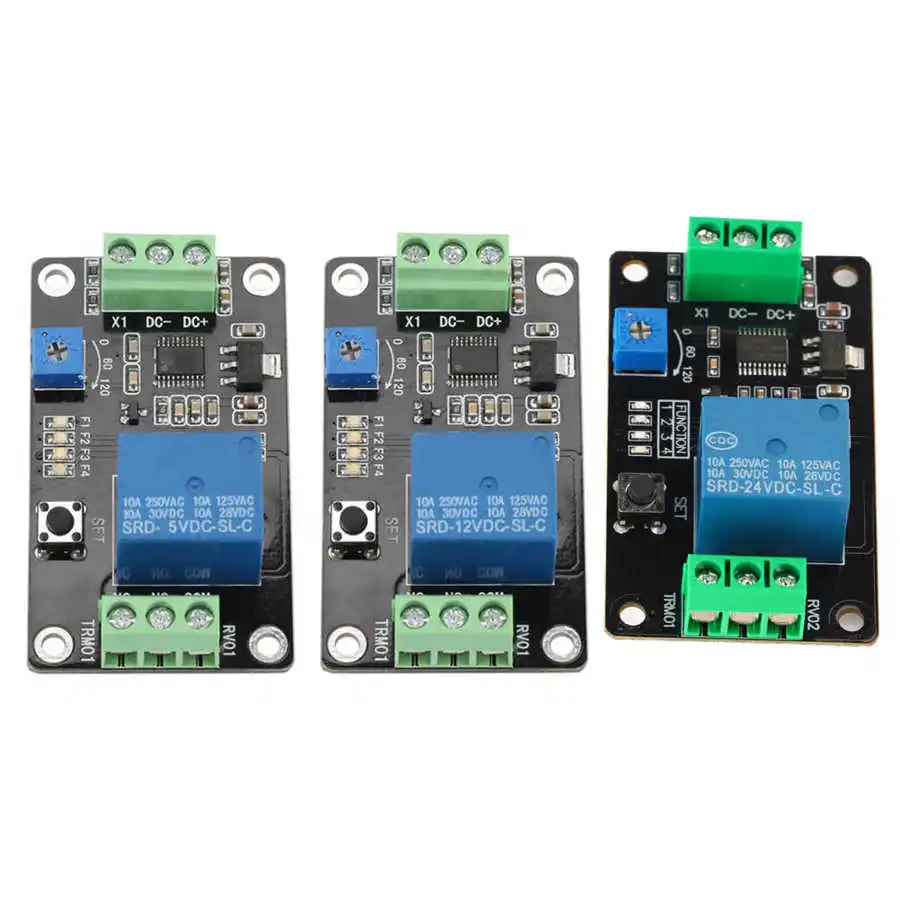

3. 사용자가 선택할 수 있는 세 가지 작동 전압 버전의 5V/12V/24V가 있습니다.

4. 지연 시간은 0.1초에서 120초 사이로 임의로 설정할 수 있습니다.

5. 매개변수를 저장할 수 있으며, 전원을 끄더라도 설정 내용이 손실되지 않습니다.

사양:

작동 전압: DC 5V, 12V, 24V(옵션)

작동 전류:

5V에서 <80mA (릴레이가 작동하지 않을 때는 <1mA)

릴레이가 작동하지 않을 때 12V에서 <35mA < 1mA)

24V에서 18mA 미만(릴레이가 작동하지 않을 때는 1mA 미만)

적재 용량:

-일반 개방 포트: DC 0-30V/10A, AC 0-250V/10A

-일반적으로 닫힌 포트: DC 0-28V/10A, AC 0-125V/10A

작업 온도: -20~60℃ (제한 범위 -30~70℃)

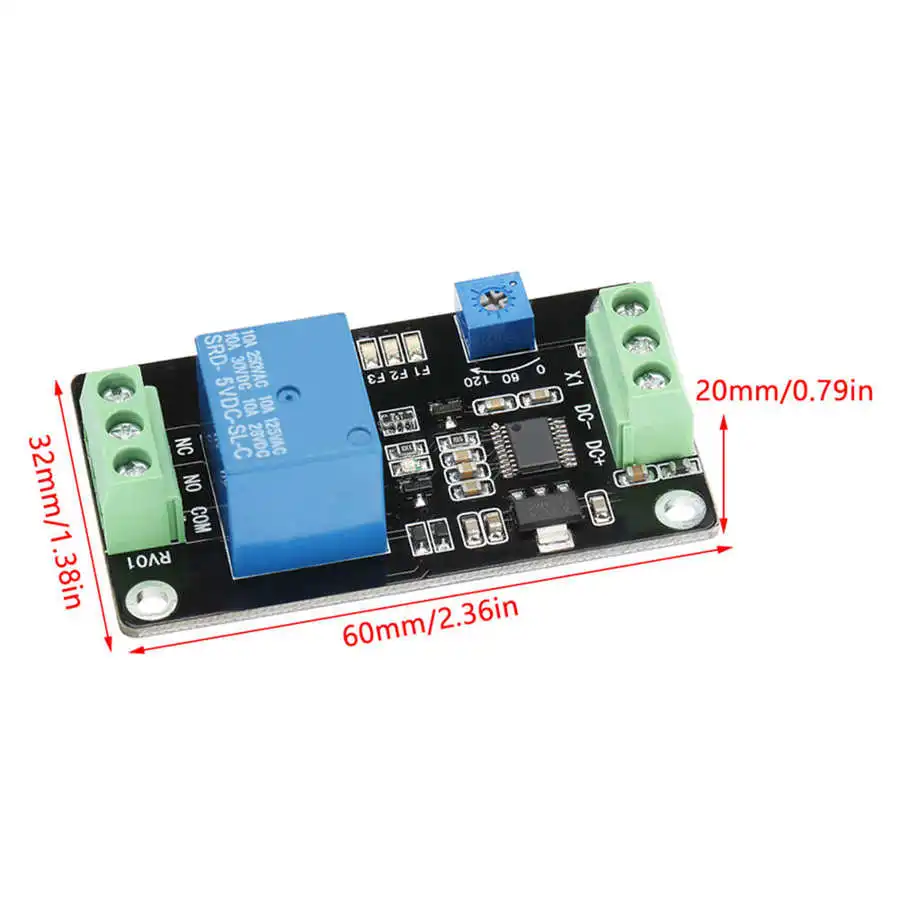

Size: 60*35*20mm / 2.36*1.38*0.79in

포장 무게: 약 23g

 모듈 기능:

사용자는 버튼을 눌러 다음 네 가지 기능 중 하나를 선택할 수 있습니다. 지연 시간은 전위차계를 조정하여 선택할 수 있습니다. 지연 시간 T1은 0.1초에서 120초 사이로 조정할 수 있습니다.

함수 F1:

전원 켜기 지연 풀인: 전원 켜기 시작부터 T1이 지연된 후 릴레이가 언제든지 풀인하여 고수준 펄스를 X1 인터페이스로 보냅니다. 이 기능은 재설정되었다가 다시 시작됩니다.

함수 F2:

전원을 켜면 릴레이가 닫히는 전원 켜기 지연이 끊어집니다. T1 시간이 끝나면 릴레이가 끊어지고 언제든지 X1 인터페이스에 고수준 펄스가 제공됩니다. 이 기능은 초기화되어 재시작됩니다.

함수 F3:

셀프 잠금 릴레이 모드: 릴레이 X1 인터페이스에 고수준 펄스가 전송되고 릴레이가 닫히며 고수준 펄스 릴레이가 꺼집니다.

함수 F4:

레벨 트리거 모드: 전원이 켜지면 릴레이의 연결이 끊어지고 높은 레벨이 X1 인터페이스로 전송됩니다. 릴레이는 즉시 픽업됩니다. X1 포트가 사라진 후에도 릴레이는 여전히 풀인 상태입니다. 풀인 시간 T1이 도착하면 릴레이가 꺼집니다.

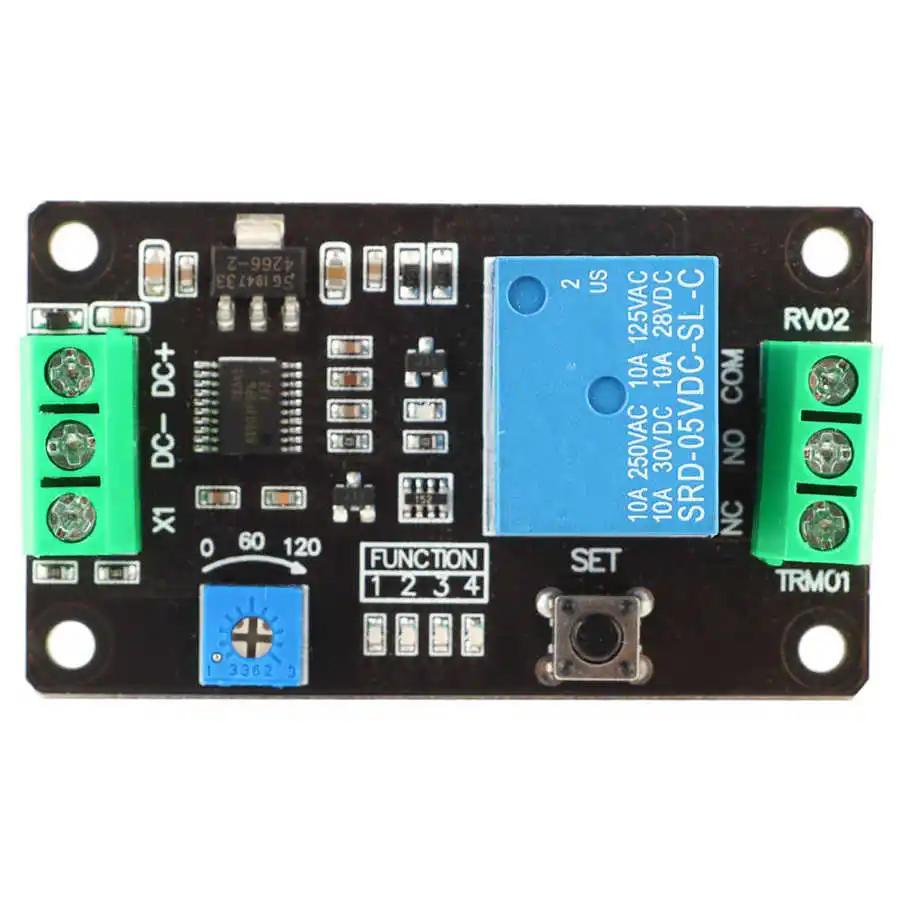

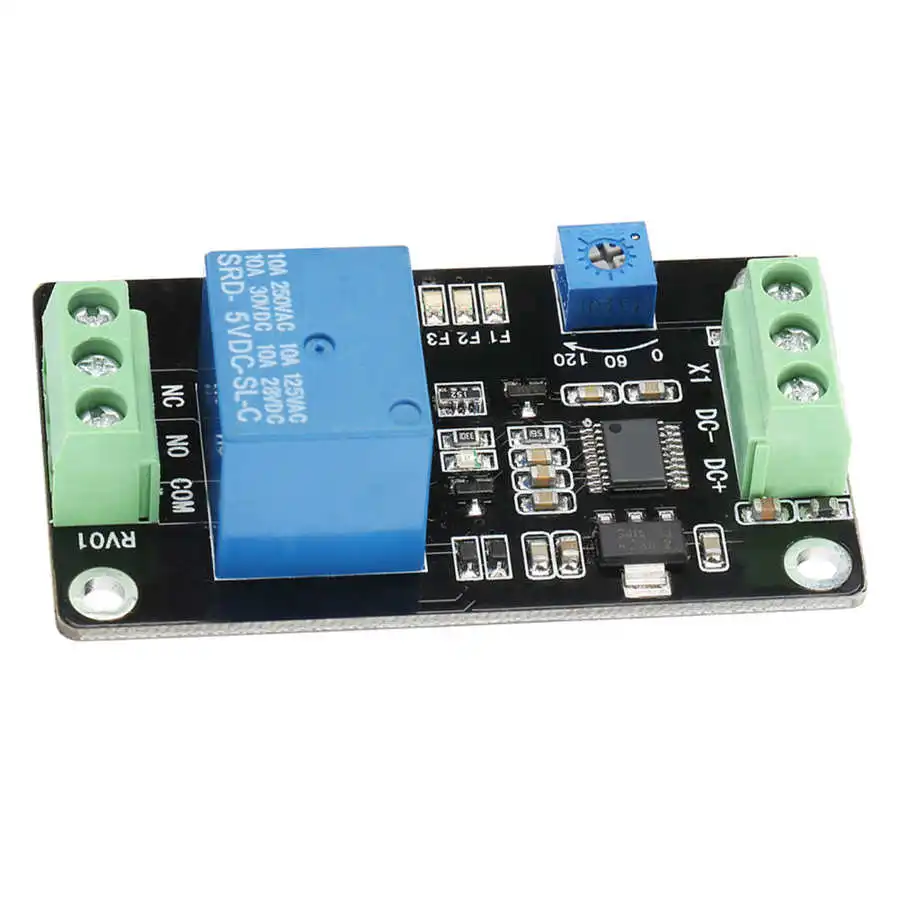

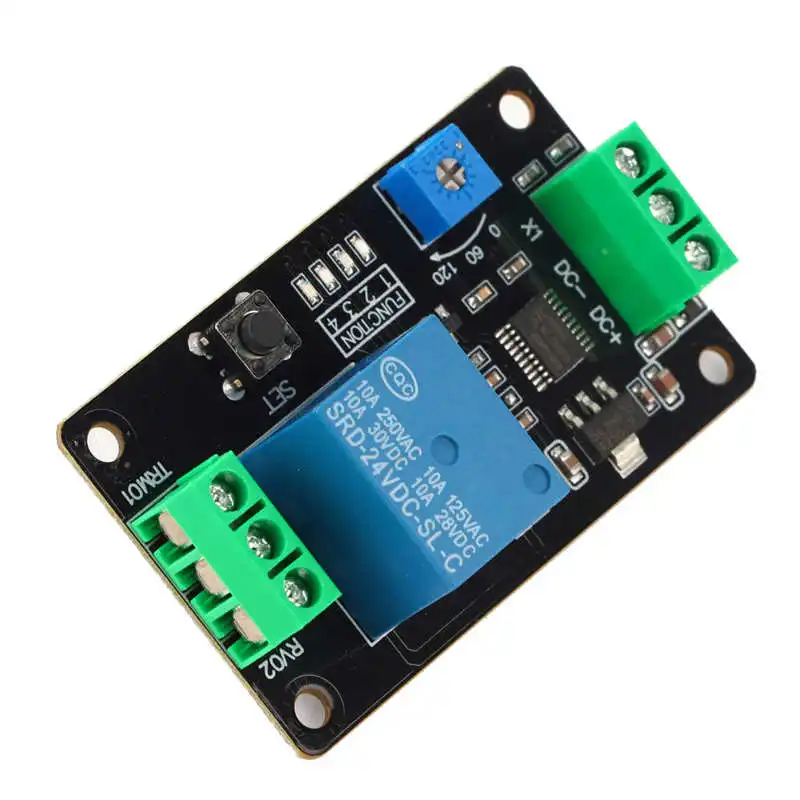

모듈 인터페이스:

모듈 전압/입력에는 3개의 배선 단자가 있습니다.

1. DC+: DC 전원 공급 장치 양수

2. DC-: DC 전원 공급 음수

3. X1: 입력 감지 인터페이스

릴레이 부하 출력에는 3개의 배선 단자가 있습니다.

1. COM: 릴레이 공통 인터페이스

2. 아니요: 릴레이 일반 개방 인터페이스

3. NC: 릴레이 일반 폐쇄 인터페이스

패키지 목록:

1 * 지연 타이머 릴레이
