입력 전압: 10V-15V

보드 출력 주파수: 50HZ

출력 파형: 정방파, 준 사인파 (변압기 및 220V 전압 피드백 사용, 피드백 없음 (220V 전압 샘플링) 정방파, 전압 피드백이 연결되어야합니다. 그렇지 않으면 엄청난 무부하 전류 및 심각한 난방 문제가 발생합니다)

전압 피드백 (220V 전압 샘플링): 220V 전압 피드백 (220V 전압 샘플링) 을 연결해야 함

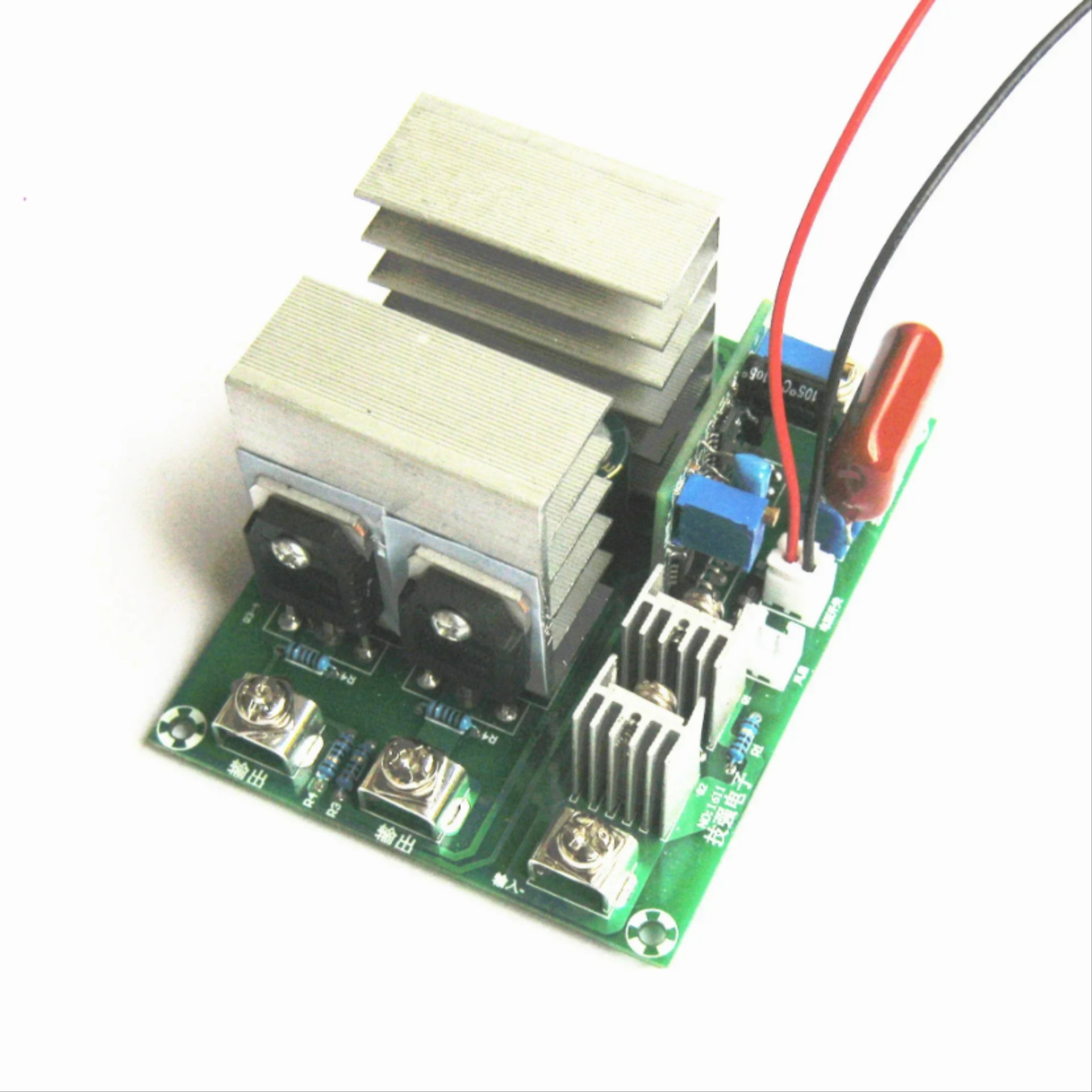

준 사인파 인버터 드라이브 보드

외부 50HZ 220V 8-12V 변압기가 필요합니다. 전압이 10V 보다 크면 220V 피드백 전압이 연결되어 있어도 전압을 안정시키지 못할 수 있습니다. 저전압 엔드에서 권선 하나만 (실리콘 강판 표준 변압기)

변압기 전력은 800W 미만에 적합하며 최대 출력 전력은 500W

소형 변압기는 높은 전력을 출력 할 수 없습니다. 예를 들어 50W 변압기는 80W 전력을 출력 할 수 없습니다

전압 안정화 기능: 변압기가 12V 에 가까울 때 전압 안정화 기능이 없으며 정방파를 출력합니다. 전압 안정화 기능은 8V-10V 변압기에만 사용할 수 있습니다. 고객이 전압을 조정할 수 있도록 미세 조정이 있습니다. 전압 안정화 기능은 220 V에 보드에 연결해야합니다. 220V 전압 샘플링

입력 역 접속 보호 기능과는

저전압 10V 저전압 보호 기능과는

출력 주파수: 50HZ, 미세 조정 가능 (배송 전 50hz 로 조정)

출하 전에 출력 전압을 약 220 V로 조정해야합니다. 이 유형의 AC 단자의 전압에는 약간의 변동이 있습니다

무부하 전류: 변압기 자체가없는 보드의 전류 소비는 약 40mA 입니다. 변압기의 크기, 변압기의 실리콘 강판 재료 및 8V 또는 12V 의 변압기 전압은 모두 완료 후 무부하 전류에 영향을 미칩니다.

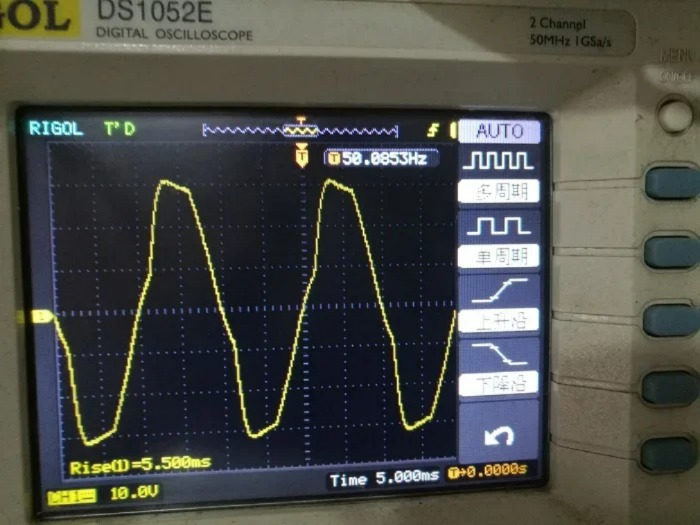

소형 팬이 장착되면 변압기의 출력에 커패시터를 추가하여 파형을 수정할 수 있습니다. 유사한 사인파를 출력 할 수 있지만 커패시터를 추가하면 일정량의 전력을 소비하고 변환 효율을 감소시킵니다. 유도 부하가 없으면 추가 커패시터는 권장되지 않습니다

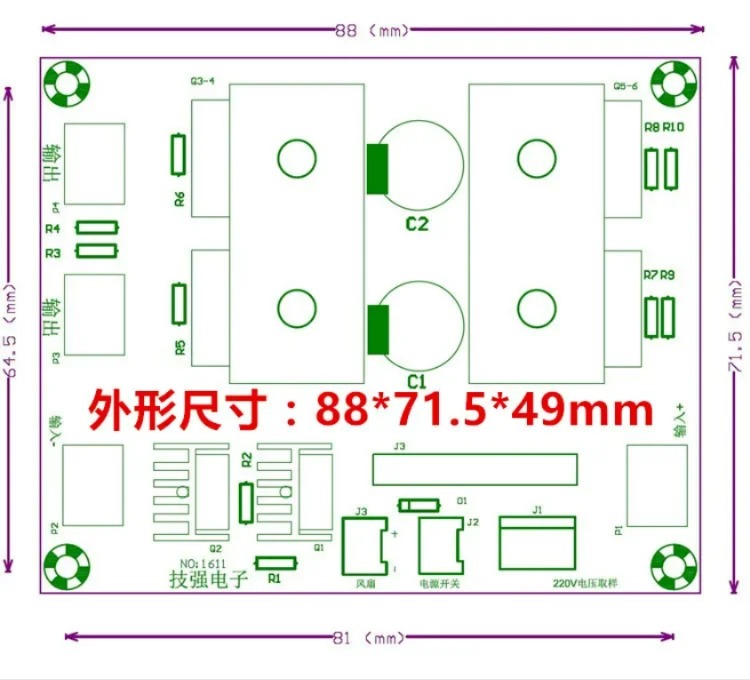

보드의 작은 빨간색과 검은 색 선은 표시된 흰색 소켓 (전원 스위치) 에 해당하는 전원 스위치에 연결됩니다. 빨간색과 검은 색 와이어가 함께 연결되고 보드가 작동하기 시작합니다.

드라이버 보드는 소프트 스타트입니다. 하드 스타트가 필요한 경우 메시지를 남기거나 고객 서비스에 문의하십시오.

참고:

1. 변압기는 입력 220V, 50HZ, 출력 8V, 50HZ 실리콘 강판 변압기, 링, R 자형, E 자형, C 자형을 사용할 수 있어야합니다

2. 단일 8V (8V 터미널에는 두 개의 전선 만 있음).

3. 테스트 기계에 전원을 공급하기 전에 배선을 변압기의 모든 전선에 연결해야합니다. 연결하는 동안 전원을 켜지 마십시오.

4. 사인파를 보정하기 위해 팬, 텔레비전, 전구, 핸드 드릴, 앵글 그라인더 및 기타 시리즈 모터를 연결하는 데 사용할 수 있습니다.

5. 충분한 전력을 출력하려면 입력 전력, 소형 배터리, 얇은 입력 라인, 소형 변압기를 보장해야하며 높은 전력을 출력하는 것은 불가능합니다. 최근 일부 고객은 인버터 보드의 출력을 이해하지 못합니다. 변압기의 최대 출력 전력은 300 W이지만 일부 고객은 30W 변압기를 연결하면 100W 또는 300W 출력 전력을 원한다고 생각합니다. 약간의 상식을 가진 친구는 30W 변압기에서 300W 전력을 출력하는 것이 불가능하다는 것을 이해해야합니다. 물론, 반대로 30W 변압기 출력을 30W 이상으로 만들 수는 없습니다.

6. 스트립 플래티넘 변압기, 무선 송신기에서 제거 된 변압기 및 전자 레인지 변압기와 같이 누출 인덕턴스가 큰 변압기를 사용하는 것은 엄격히 금지되어 있습니다. 누설 인덕턴스가 높으면 FET에 손상을 주는 고에너지 스파이크가 발생합니다.

7. non-50hz 변압기 및 페라이트 고주파 변압기와 같이 주파수가 일치하지 않는 변압기를 사용하는 것은 엄격히 금지되어 있습니다.

저전압 엔드에서 10V 보다 높은 전압의 변압기를 사용하면 낮은 출력 전압의 문제가있을 수 있습니다. 출력 전압은 변압기의 입력 전압 및 변환비에 의존하기 때문입니다. 예를 들어, 입력 전압이 표준 인 경우 12V (멀티 미터로 측정), 변압기 표준 220 V가 12V 로 변경되면, 실제 멀티 미터로 전압을 측정 할 때 인버터는 220 V입니다. 그러나 제조업체가 만든 220V ~ 12V 변압기는 실제로 220V ~ 12.5V 또는 13V 입니다. 그들은 스텝 다운 변압기의 일반적인 저전압 끝을 고려합니다 정류기 회로에 연결될 것이므로 의도적으로 높습니다 (정류기 브리지의 전압 강하는 약 1V 이며, 약 2 개의 다이오드), 낮은 변압기 비율의 문제로 이어질 것이고, 인버터 후의 전압은 더 낮을 것이다. 13V 변압기를 사용하여 배터리 전압이 약 10V 로 떨어지면 인버터 전압은 약 170 V이며 입력 12V 시 10 ÷ 13 × 220 = 169.23 V를 계산합니다. 계산 12 ÷ 13 × 220 = 203.076V

무부하 출력 전압은 변압기의 변환비와 입력 배터리 전압에 따라 다릅니다. 무부하가 정상이면 부하가 심각하게 감소되는 것은 일반적으로 변압기의 전력 부족으로 인한 것입니다. 여기에 불충분 한 전력은 다음과 같은 상황을 포함합니다. 변압기 자체는 저전력 변압기이며 고전력 다중 권선 변압기의 경우 변압기 제조업체가 총 전력 분배에 따라 12V 권선이 선택됩니다. 예: 500W 변압기에는 이중 28V 권선, 9V 권선 및 이중 12V 권선이 있으며 제조업체는 주 400 W를 이중 28V 권선에 할당 할 수 있습니다. 나머지 100 W는 9V 권선과 이중 12V 권선에 할당됩니다. 이때 인버터에는 12V 권선 또는 9V 권선이 사용되며 100 W에서도 높은 전력을 생산할 수 없습니다. 그럴 수도 있습니다. 또한 부하가 떨어지면 입력 와이어가 너무 얇거나 배터리가 너무 작은지 고려해야합니다. 작은 배터리, 얇은 전선 및 작은 변압기는 보드의 전원을 끌어낼 수 없습니다. 변환 비율은 또한 출력 전압에 영향을 미칩니다. 현재 가장 명백한 징후는 220 V를 사용하여 17V 를 두 배로 늘리는 흑백 TV와 같은 낮은 무부하 전압입니다.
