특징:

• AD9834 는 고성능 사인 및 삼각형 출력을 생성 할 수있는 75 MHz 저전력 DDS 장치입니다. 또한 온 칩 비교기를 통합하여 클럭 생성을위한 스퀘어 생성을 지원합니다. 공급 전압이 3V 인 경우 전력 소비는 20mW 에 불과하므로 전력에 민감한 응용 분야에 매우 적합합니다.
• AD9834 는 위상 변조 및 주파수 변조 기능을 제공합니다. 주파수 레지스터 28bit; 75 MHz의 클럭 속도는 0.28 Hz의 해상도를 얻을 수 있습니다. 마찬가지로 클럭 속도가 1 MHz 인 경우 AD9834 는 0.004 Hz의 해상도를 얻을 수 있습니다. 주파수 및 위상 변조 방법에 영향을 미치는 것은 직렬 인터페이스를 통해 레지스터를로드하고 소프트웨어 또는 FSELECT / PSELECT 핀 스위치 장치로 등록하는 것입니다.
• AD9834 는 3 선 직렬 인터페이스를 통해 데이터를 작성합니다. 최대 40MHz 의 클럭 속도로 작동하며 디지털 신호 처리 및 마이크로 컨트롤러 표준과 호환되는 직렬 인터페이스. 장치는 2.3V ~ 5.5V 전원 공급 장치입니다. 아날로그 및 디지털 섹션은 독립적이며 다른 전원 공급 장치를 사용할 수 있습니다. 예를 들어 AVDD는 5V 이고 DVDD는 3V 일 수 있습니다.
• AD9834 에는 외부에서 전원 끄기 모드 제어를 지원하기 위한 제어 핀 절전 (SLEEP) 이 있습니다. 전력 소비를 최소화하기 위해 장치의 어떤 부분도 차단할 수 없습니다. 예를 들어, 클럭 출력을 생성 할 때 DAC를 끌 수 있습니다. 이 장치는 20 핀 TSSOP 패키지를 사용합니다.
• 주파수 여기/형태 생성, 주파수 위상 조정 및 변조, 저전력 RF/통신 시스템, 액체 및 공기 측정, 센서 응용 프로그램, 근접, 동작 및 결함 감지,테스트.

사양:

좁은 밴드 SFDR: &;72dB

전원 공급 장치: 2.3 V ~ 5.5 V

출력 주파수: 최대 37.5MHz

출력: 사인 출력/출력

비교기: 온 칩 비교기

인터페이스: 3 선 직렬 주변 장치 인터페이스

확장 온도 범위: -40℃+ 105℃

절전 옵션: 예

전력 소비: 20mW (3V 일 때)

크기: 5.8x6cm/2.28x2.36 인치

무게: 13g

응용 프로그램:

1. 주파수 자극/형태 생성

2. 주파수 위상 조정 및 변조

3. 저전력 RF/통신 시스템

4. 액체 및 가스 측정

5. 감각 응용: 근접, 동작 및 결함 감지

6. 테스트

패키지 포함 사항

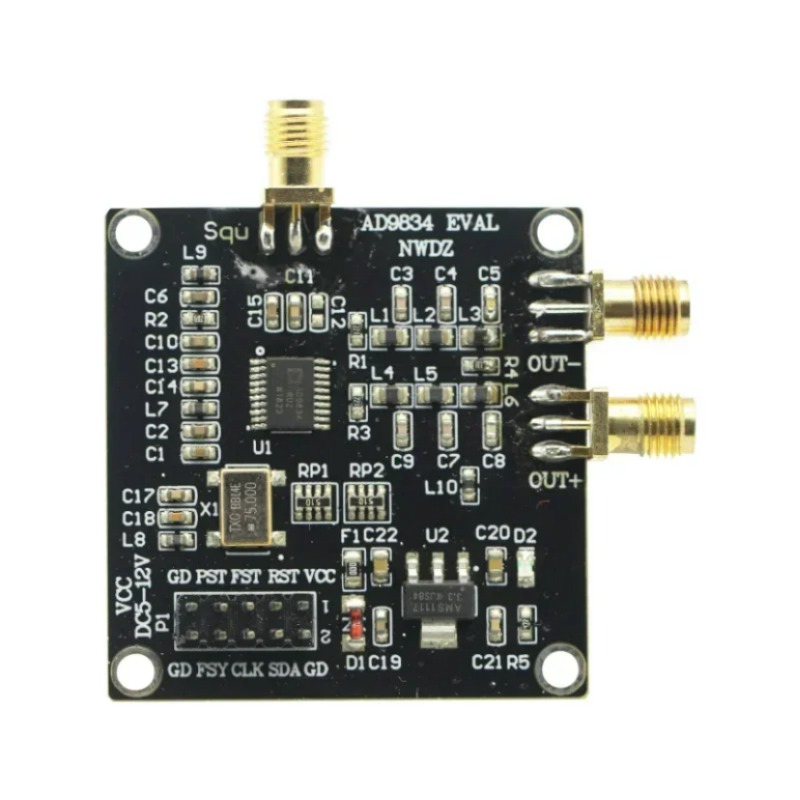

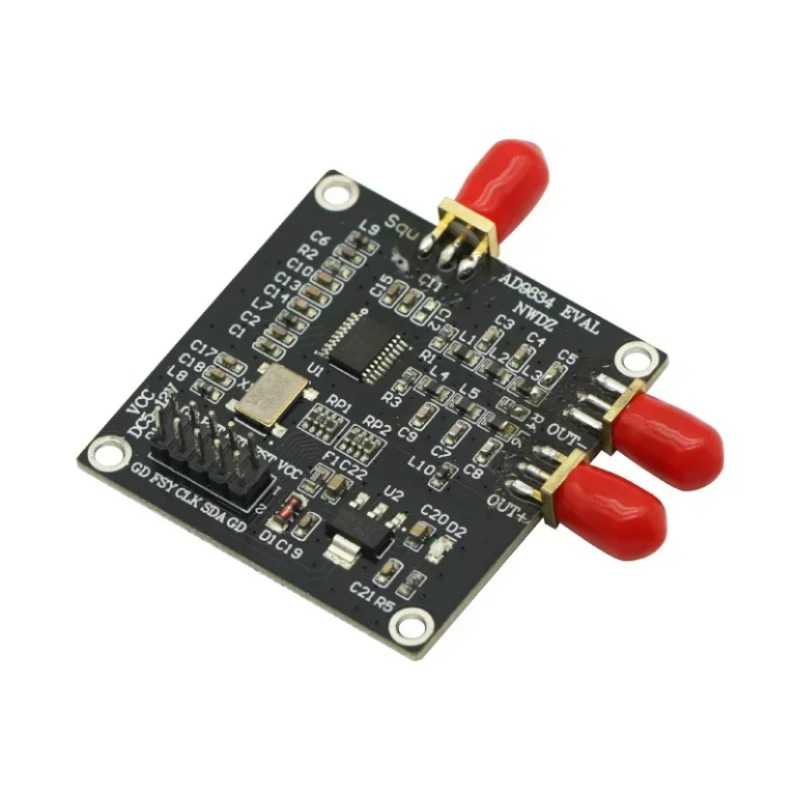

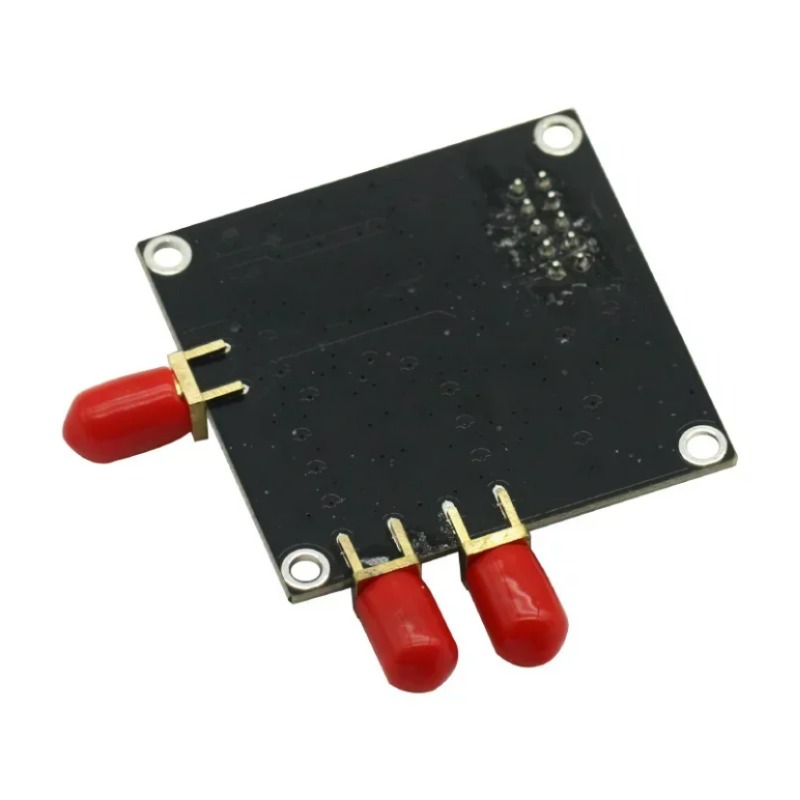

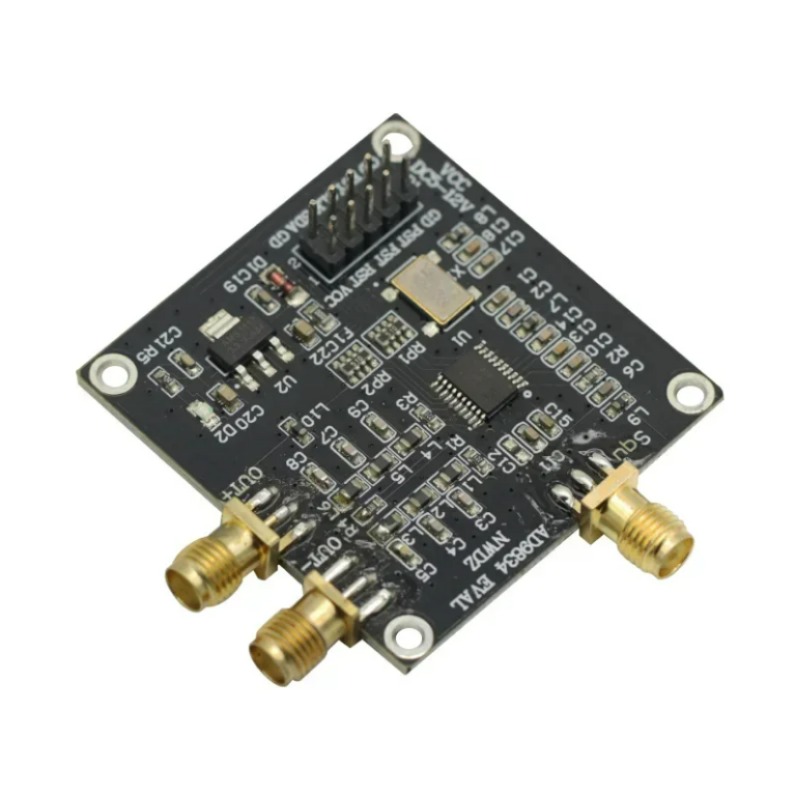

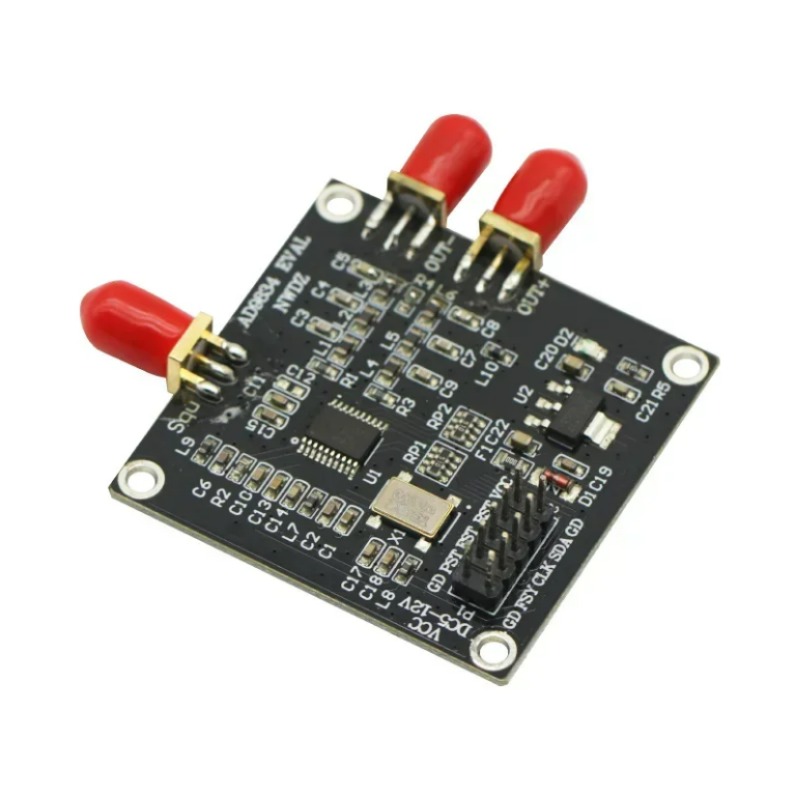

1 x 신호 발생기
