사양:

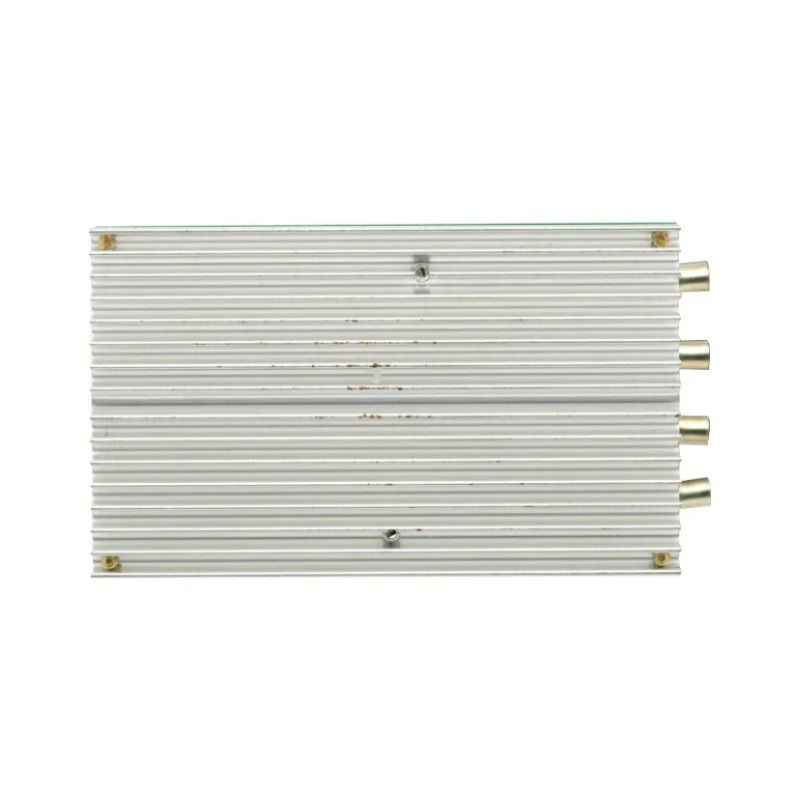

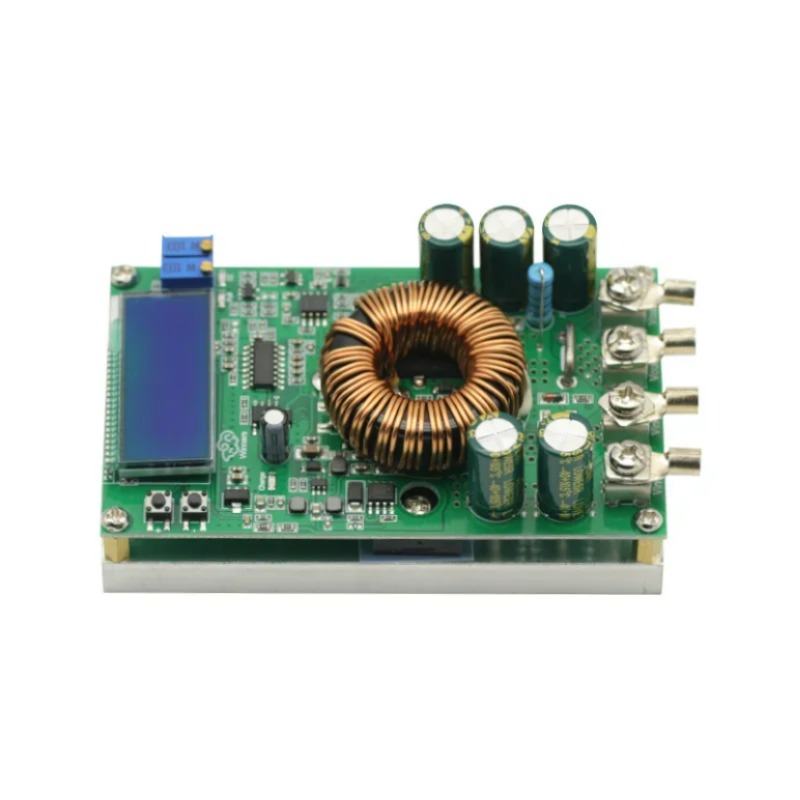

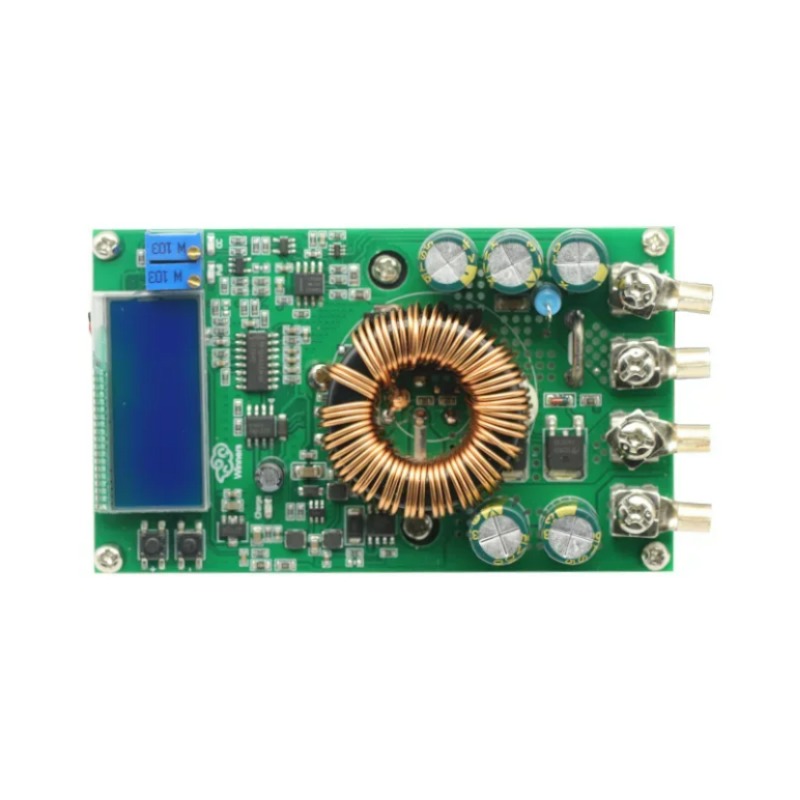

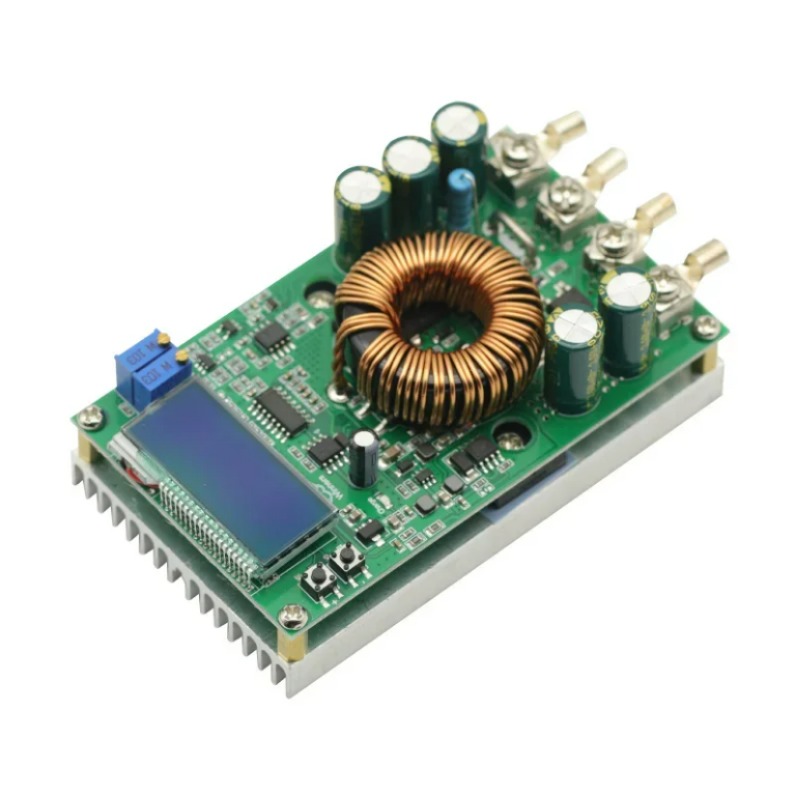

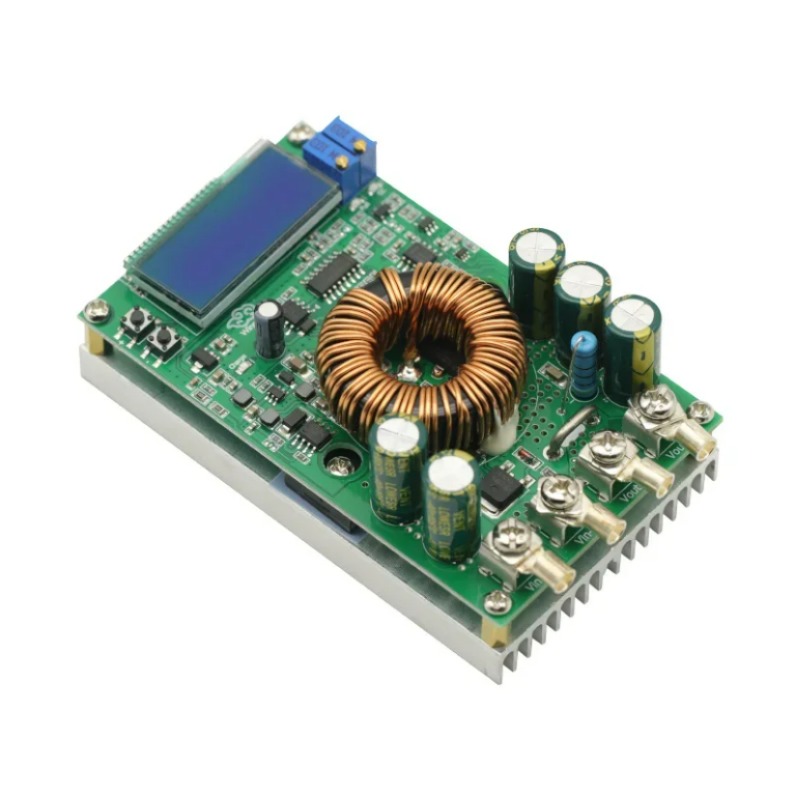

항목 유형: 전원 공급 장치 모듈

모델: WD5020

입력 전압: 7 ~ 50V

출력 전압: 0 ~ 36V 연속 조정 가능 (스텝 다운 모듈로만 사용할 수 있음, 입력 값이 출력 1V 이상이어야 함)

출력 전류: 조정 가능, 20A 최대 (15A 에서 사용하는 것이 좋습니다. 10A 또는 140W 이하에서 자연적으로 열을 방출 할 수 있습니다. 초과되면 방열 강화해주세요! 정전류는 조정하려면 2V 이상의 출력 전압이 필요합니다. 현재 규정은 일정한 현재 상태에서만 작동 할 수 있습니다.)

출력 전력: 최대 300W (250W 내에서 사용하는 것이 좋습니다. 큰 차압을 사용할 때는 전력을 줄이십시오)

작동 온도: -20 ~ + 75 ℃ (사용할 때 파워 튜브 온도에 주의하고 방열을 강화하십시오)

작동 주파수: 300KHz

전환 효율성: 최대 95%

단락 회로 보호: 예, 현재 정전류에 의해 설정된 정전류 값

입력 역 연결 보호: 예

출력 역류: 아니요, 충전을 위해 다이오드를 추가하십시오!

배선 방법: 터미널 블록 또는 납땜 단자, VIN 입력, VOUT 출력

크기: 100x60x48mm / 3.94x2.36 x 1.89in

보정 방법: 이 모듈에는 보정 기능이 있으므로 측정 디스플레이가 부정확할 염려가 없습니다. 한 번만 보정하십시오! 공장 출하시 모듈이 보정되었습니다. 모듈이 잘못 표시되면 다음 방법을 사용하여 보정을 수행 할 수 있습니다!

전압 보정: 무부하 상태에서 ''+'' 버튼을 길게 누르고 전원을 켜고 전압 보정 모드로 들어가면 LCD 화면이 깜박이기 시작합니다. ''+'' 버튼을 놓고 ''+'' 버튼을 눌러 '- ''를 추가하여 줄이고 다음과 같은 올바른 입력 전압으로 보정하십시오. 입력 전압이 12.65 V이면 전류 전압을 12.65 V로 조정하고 2 초 후에 자동으로 저장하면 전원이 꺼지고 보정이 완료됩니다!

설정 지침:

"+" 버튼은 디스플레이 모드를 설정하며 세 가지 유형으로 나뉩니다.

1. F-0 모드: 디스플레이 출력 전압;

2. F-1 모드: 입력 전압 표시;

3. F-2 모드: 입력 및 출력 전압을 교대로 표시합니다.

사용 지침: "+" 버튼을 눌러 세 가지 디스플레이 모드를 전환합니다. "-" 버튼을 눌러 저장하고 종료하십시오. "-" 버튼 만 누르면됩니다. LCD 화면의 백라이트를 전환하십시오.

신청 범위 (3 개의 신청)

실제 부하 출력 전류가 설정된 전류보다 클 때 정전류 조정 전류는 정전류 모드에 있어야합니다. 그렇지 않으면 정전압 상태에서 작동합니다. 2A 로 조정 된 전류가 아닙니다. 즉, 모든 장비가 2A 로 변경됩니다. 아세요. 2V 출력 전압 이상의 일정한 전류가 적용됩니다!

1. 과전류 보호 기능이있는 일반 스텝 다운 모듈로 사용

지침:

(1) 무부하 조건에서 출력 전압이 원하는 전압 값에 도달하도록 "일정한 압전 장치 CV" 를 조정하십시오.

(2) 부하를 연결하고 두꺼운 점으로 선을 연결하고 "일정한 전류 전위차계" 를 조정하십시오. 시계 반대 시계는 크기를 줄이는 것입니다. 기본 공장은 10A 입니다. 실제 필요성이 상수 전류 10A 출력보다 낮 으면 카운터 시계를 조정해야합니다 루프 현재 디스플레이가 변경됩니다. (전류계에 의해 표시되는 전류 값은 4A 이고, 모듈의 최대 전류는 4A 로 제한되며, 전류가 4A 에 도달하면 정전류 표시등의 적색 표시등이 켜집니다)

2. 배터리 충전기로 사용

지침:

중요한 것: 많은 부모들이 MOS 튜브를 처음 사용하기 시작했을 때 MOS 튜브를 받았습니다. 특히 배터리를 충전하고 모터를 모터에 연결하는 데 사용됩니다. 역류를 방지하려면 모듈의 출력에 다이오드를 추가하십시오. 리플로는 태워야하며 다이오드는 판매 가능합니다! 기억해, 기억해!!

(1) 배터리의 플로트 전압 및 충전 전류를 결정하십시오. (리튬 배터리 매개 변수가 3.7V/2200mAh 인 경우 플로트 전압은 4.2V, 최대 충전 전류는 1C, 즉 2200mA 임)

(2) 무부하 조건에서 출력 전압이 플로트 전압에 도달하도록 "일정한 압전 포지셔너 CV" 를 조정하십시오.

(3) 배터리가 역류 방지 다이오드의 백단에 연결되어 있습니다. 연결된 선이 두껍습니다. "일정한 전류 전위차계" 를 조정하십시오. 역방향 시계가 꺼집니다. 기본 팩토리는 10A 입니다. 실제 출력이 상수 전류 10A 출력보다 낮 으면, 현재 디스플레이를 변경하기 위해 역 시계를 몇 바퀴 돌리십시오. (전류계에 의해 표시되는 전류 값은 4A 이고, 모듈의 최대 전류는 4A 로 제한되며, 전류가 4A 에 도달하면 정전류 표시등의 적색 표시등이 켜집니다)

(4) 충전 및 터닝 램프 전류는 기본적으로 충전 시간의 0.1 시간입니다. (정전류 충전의 경우 정전류 표시등이 켜지고 충전 중에 전류가 점차 감소합니다. 일정한 전류 충전에 의해 점차적으로 충전된다. 정전압 충전의 경우 정전압 표시기 CV 노란색 표시등이 켜져 있습니다. 충전 전류가 1A 로 설정되면 충전 전류가 0.05A 보다 작 으면 전체 표시기 STA 파란색 표시등이 켜지고 배터리가 완전히 충전됩니다.

3. 일정한 전류 LED 드라이버 모듈로서

지침:

(1) LED를 구동해야하는 작동 전류 및 최대 작동 전압을 결정하십시오.

(2) 무부하 조건에서 출력 전압이 LED 작동 전압에 도달하도록 "일정한 압전 포지셔너 CV" 를 조정하십시오.

(3) LED 부하를 두꺼운 와이어로 연결하고 "일정한 전류 전위차계" 를 조정하십시오. 역방향 시계는 크기를 줄이는 것입니다. 기본 공장은 10A 입니다. 실제 필요성이 상수 전류 10A 출력보다 낮 으면 당신은 시계를 반전해야합니다 멀티 톤 현재 디스플레이의 몇 회전이 변경됩니다. (전류계에 의해 표시되는 전류 값은 4A 이고, 모듈의 최대 전류는 4A 로 제한되며, 전류가 4A 에 도달하면 정전류 표시등의 적색 표시등이 켜집니다)

패키지 목록

1 x 모듈

참고:

1. 공장에서 나갈 때 모듈의 기본 출력 전압이 약 20V 이기 때문에 출력 전압을 조정할 수 없습니다. 이 문제가 발생하면 전압 값이 바뀔 때까지 CV 전위차계를 시계 반대 방향으로 10 회 이상 돌린 다음 모듈을 사용하여 전압을 정상적으로 조정하십시오.

2. 이 제품의 신형 및 구형은 무작위로 발송되며, 주문하기 전에 신경 쓰지 않도록하십시오.
