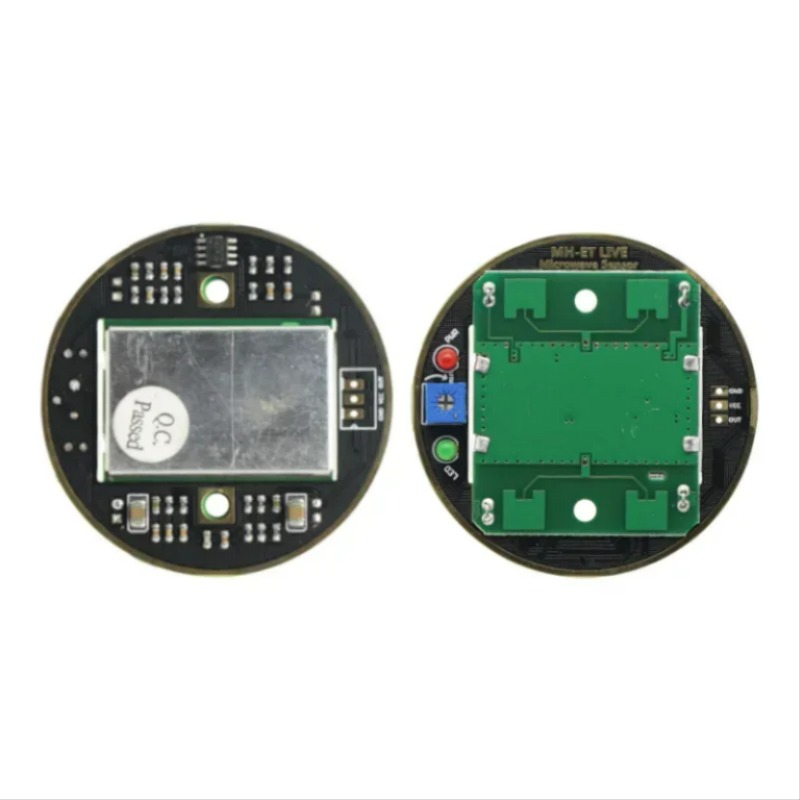

개요

마이크로파 모션 센서는 도플러 레이더 원리를 사용하여 설계된 마이크로파 이동 물체 감지기입니다. 일반 적외선 탐지기와 달리 마이크로파 센서는 물체에서 반사되는 마이크로파를 탐지하여 물체의 움직임을 감지합니다. 탐지 객체는 인체에 국한되지 않으며 다른 많은 것들이 있습니다. 마이크로파 센서는 주변 온도의 영향을받지 않으며 감지 범위가 길고 감도가 높으며 차량 속도, 자동 도어, 센서 조명 및 주차 센서.

마이크로파 센서 감지 객체의 보편성으로 인해 실제 응용 프로그램에서는 표적 탐지를 위해 다른 센서와 일치합니다. 마이크로 웨이브 센서 + 적외선 열전 센서와 같이 누군가가 통과했는지, 태양이 아닌지, 옷의 색깔에 의해 방해 받았는지, 다른 물체에 반응하지 않을지를 효과적으로 결정할 수 있습니다.

특성

이 탐지 방법은 다른 탐지 방법에 비해 다음과 같은 장점이 있습니다.

1. 비접촉 감지;

2. 열악한 환경에 적합한 온도, 습도, 소음, 기류, 먼지, 빛 등의 영향을받지 않습니다.

3. 안티 무선 주파수 간섭 능력;

4. 출력이 작고 신체 구조에 해를 끼치 지 않습니다.

5. 탐지 거리;

6. 비 생명 물체 탐지 지원

7. 전자 레인지의 방향이 매우 좋으며 속도는 빛의 속도와 같습니다.

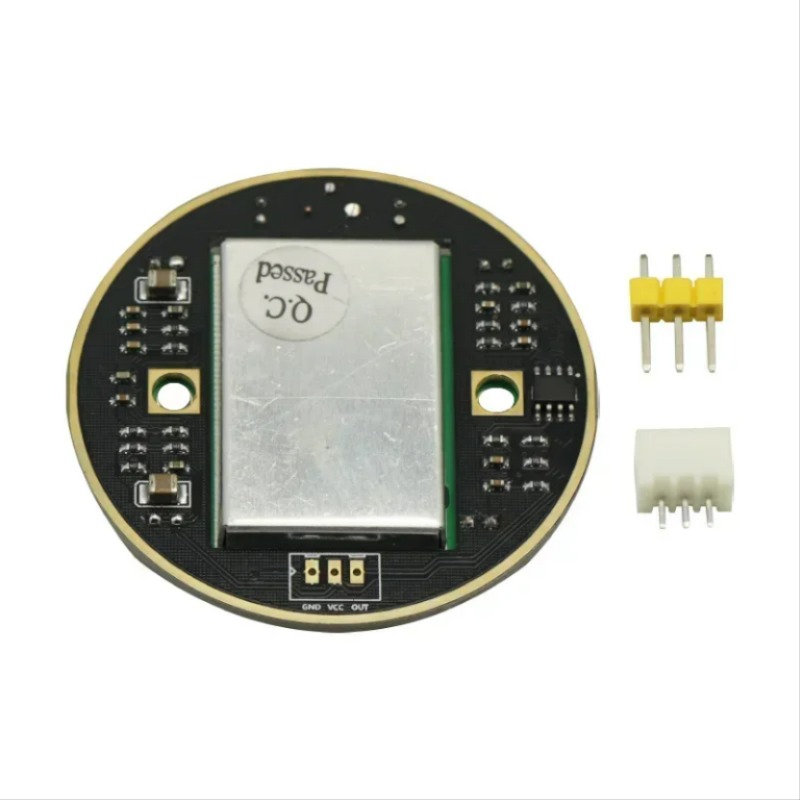

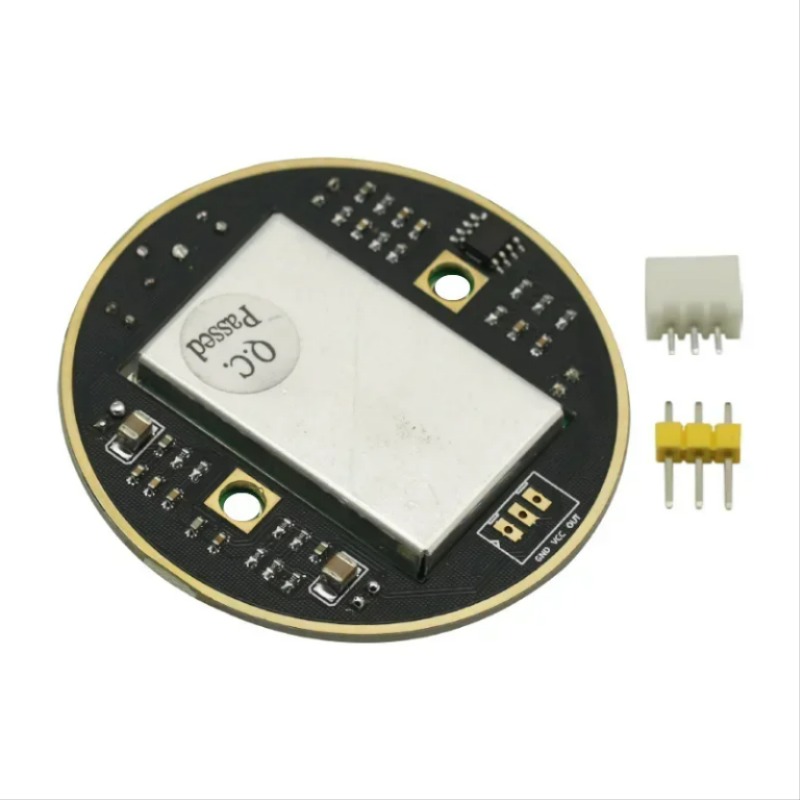

제품 매개변수

작동 전압: 5V ± 0.25V

작동 전류 (CW): 50mA 최대, 30mA 일반

크기: R = 30.6mm

방출 매개 변수:

감지 거리: 아래의 어댑터 플레이트 또는 참조 회로와 함께 사용, 2-16m 연속 조절 가능 (최소 2m, 최대 16m)

헬륨 방출 주파수: 10.525 GHz

주파수 설정 정확도: 3MHz

출력 전력 (최소): 13dBm EIRP

고조파 방출: <-10dBm

평균 전류 (5% DC) : 2mA 유형.

펄스 너비 (최소): 5uSec

듀티 사이클 (최소): 1%

수신 매개 변수:

감도 (10dB S/N 비율) 3Hz ~ 80Hz 대역폭: -86dBm

10.3Hz ~ 80Hz 대역폭 혼란 10uV

안테나 이득: 8dBi

수직 3dB 빔 너비: 36 도

수위 3dB 빔 너비: 72 도

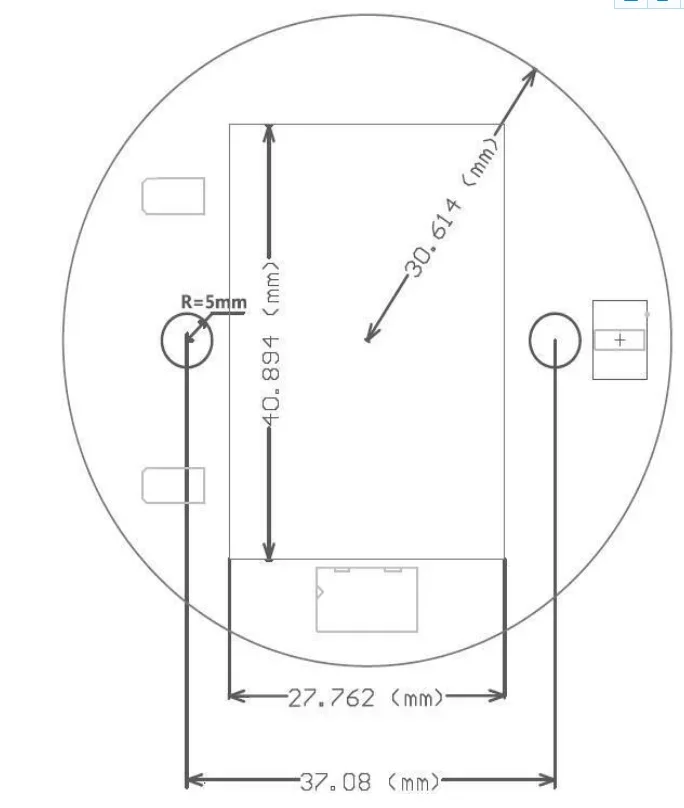

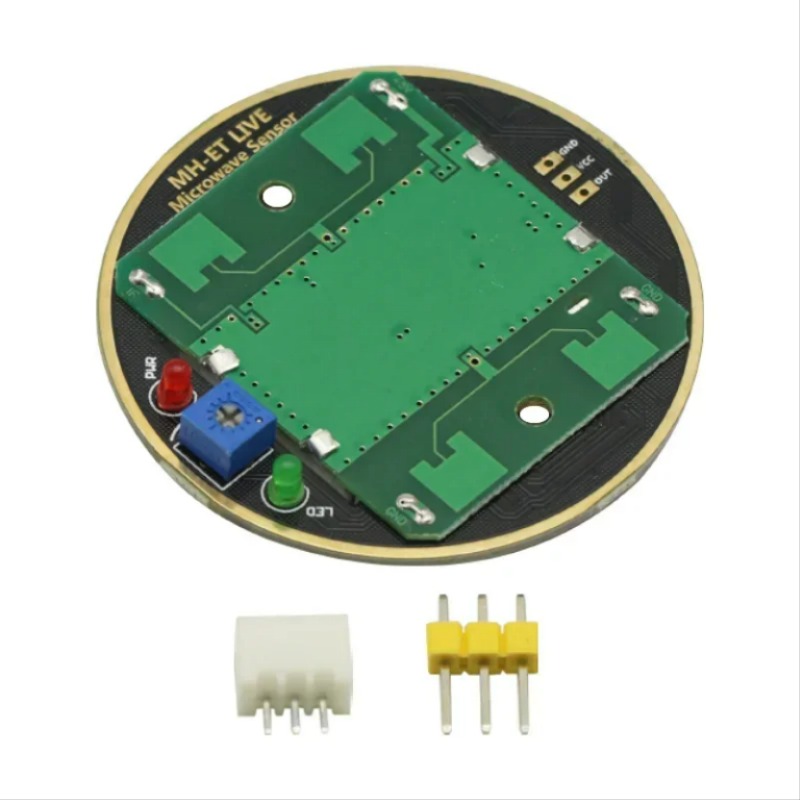

크기 차트 핀 설명

튜토리얼 사용

루틴:

# 포함 <MsTimer2.h> // 타이머 인터럽트 기능

Int pbIn = 0; // 인터럽트 PIN을 정의하는 것은 0, 즉 디지털 핀 2 입니다.

Int ledOut = 13;

인트 카운트 = 0;

휘발성 int 상태 = 낮음; // ledOut 정의, 기본값은 꺼짐

무효 설정 ()

{

직렬. 시작 (9600);

핀 모드 (ledOut, 출력);

AttachInterrupt (pbIn, stateChange, FALLING); // 인터럽트 함수, 떨어지는 에지 트리거 인터럽트를 설정합니다.

MsTimer2:: 설정 (1000, 프로세스); // 타이머 인터럽트 시간 1000ms 설정

MsTimer2:: 시작 ();// 타이머 인터럽트 시작

}

보이드 루프 ()

{

Serial.println (카운트); // 1000ms 정지의 인쇄 시간

지연 (1);

(상태 = = HIGH) // 움직이는 물체가 나중에 감지되면 ledout 표시등이 편리 해지면 2 초가 자동으로 종료됩니다.

 {

지연 (2000);

상태 = 낮음;

DigitalWrite (ledOut, 상태); // led 끄기

 }

 }

Void stateChange() // 인터럽트 함수

{

카운트 ++;

}

무효 프로세스 () // 타이머 핸들러

{

(Count> 1) // 1000ms 인터럽트 번호가 1 보다 큰 것으로 간주되면움직이는 물체를 감지했습니다 (이 값은 실제 상황에 따라 조정될 수 있습니다. 움직이는 물체의 속도의 감지 임계 값을 조정하는 것과 동일)

    {

상태 = 높음;

DigitalWrite (ledOut, 상태); // 조명 led

카운트 = 0; // 카운트 제로

    }

기타

카운트 = 0; // 1000 ms에서 인터럽트가 설정된 임계 값에 도달하지 못하면 움직이는 객체를 감지하지 못하고 인터럽트 카운트 번호가 0 으로 지워집니다.

}

참고: 센서의 연속 조정 범위는 2-16m 이며 전위차계는 MIN 방향을 따라 조정되며 감지 거리는 줄어 듭니다. 전위차계는 MIN 방향에 대해 조정됩니다. 감지 거리가 증가합니다.
