P-1: 지연된 단절: 전원이 켜지면 릴레이가 켜집니다. T1 의 지연 후 릴레이가 분리됩니다. IN을 낮은 수준으로 설정하고 기능을 두 번 이상 반복하십시오.

P-2: 지연된 풀인: 전원 켜가 지연되기 시작합니다. 지연 후 T1, 릴레이가 당겨집니다. IN에 낮은 레벨을주고 기능을 반복하십시오.

P-3: 사이클 켜기 및 끄기: 전원 켜기 릴레이가 당겨지고, T1 의 지연 후 릴레이가 꺼지고, T2 의 지연 후 릴레이가 당겨지고, 마지막 상태를 반복하면주기 수는 1-99 번 또는 무한주기를 조정할 수 있습니다.

P-4: 사이클 켜기 및 끄기: 전원이 켜지면 지연 T1 후 릴레이가 닫히고 지연 T2 후 릴레이가 꺼진 다음 마지막 상태를 반복합니다. 사이클 수는 1-99 회 또는 무한주기를 조정할 수 있습니다

P-5: 트리거 지연된 풀인: 전원이 켜져있을 때 릴레이가 당겨지지 않고, T1 지연 후 트리거 후 릴레이가 당겨집니다. 릴레이가 분리됩니다. IN을 낮은 수준으로 설정하고 기능을 두 번 이상 반복하십시오.

P-6: 트리거 지연 시간 꺼짐: 전원이 켜져있을 때 릴레이가 당겨지지 않고 트리거 후 릴레이가 당겨지지 않으며 지연 T1 후에 릴레이가 당겨집니다. IN을 낮은 수준으로 만들고 기능을 반복하십시오.

P-7: 트리거 사이클 켜기 및 끄기: 전원이 공급 된 릴레이가 당겨지지 않고 트리거 후 릴레이가 당겨지고 지연 T1 후 릴레이가 꺼지고 지연 T2 후, 릴레이가 당긴 다음 마지막 상태를 반복합니다. 사이클 수는 1-99 회 또는 무한 루프 조정 가능합니다.

P-8: 트리거 사이클 켜기 및 끄기: 전원이 켜져있을 때 릴레이가 당겨지지 않고, 트리거 후 릴레이가 당겨지지 않으며, T1 의 지연 후 릴레이가 당겨지고, t2 의 지연 후, 릴레이가 당긴 다음 마지막 상태를 반복합니다. 사이클 수는 1-99 번 조정 또는 무한 루프;

간단한 설정, 편리하고 빠른 작동!

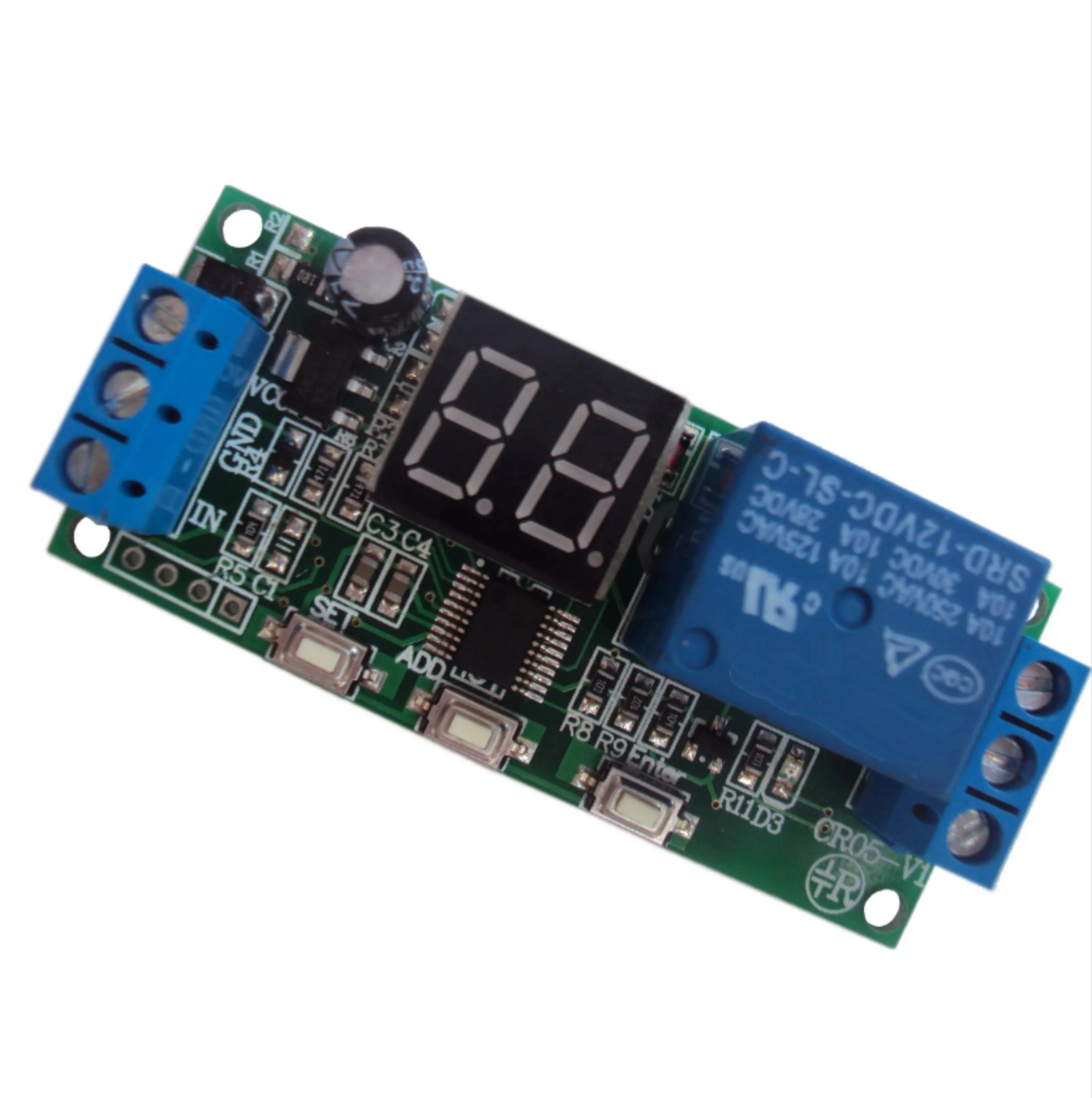

제품 매개변수

1: 작동 전압: DC 5V, 12V, 24V

3: 출력 용량: DC 30V10A 또는 AC 220V10A 내에서 장비를 제어 할 수 있음

4: 정지 전류: 15mA 작동 전류: 30mA

5: 서비스 수명: "100,000 회; 작업 온도: -40 ~ 85'C; 크기: 65mm * 28mm * 18mm

작동 지침:

1 단계: 전원 켜기,

단계 2: 기능 선택, 디스플레이 P1-P8 입력하려면 SET 버튼을 길게 누르고 기능 1 과 기능 8 사이를 전환하려면 SET 버튼을 짧게 누릅니다.

3 단계: 추가 버튼을 눌러 T1 시간 단위를 선택하고 값 (-0/1/2/3) 을 표시하고 T1 시간 단위를 설정하고, 추가 버튼을 눌러 시간 단위를 0/1/2/3 로 전환합니다.

시간 단위: -0: 0.1 초 파일, 시간 범위 0.1 초-9.9 초

-1: 1 초 기어, 시간 범위 1 초-99 초

-2: 1 분 기어, 시간 범위 1 분-99 분

-3: 1 시간 기어, 시간 범위 1 작은 시계-99 시간

4 단계: SET 키를 눌러 T1 시간을 설정하고 T1 을 표시하십시오. 이때 추가/Enter 키를 눌러 시간을 늘리거나 줄이고 값 (00) 을 표시하십시오.

기능 1, 2, 5, 6 인 경우 SET 키 눌러 확인 및 저장하면 설정 종료됩니다.

함수 3, 4, 7, 8 이면 다섯 번째 단계를 입력하십시오.

5 단계: SET 키를 눌러 T2 시간 단위를 설정하십시오. "-0/1/2/3" 를 표시하고 T2 시간 단위를 설정한 다음 ADD 키를 눌러 시간 단위를 0/1/2/3 로 전환합니다.

시간 단위: -0: 0.1 초 파일, 시간 범위 0.1 초-9.9 초

-1: 1 초 기어, 시간 범위 1 초-99 초

-2: 1 분 기어, 시간 범위 1 분-99 분

-3: 1 시간 기어, 시간 범위 1 작은 시계-99 시간

6 단계: SET 키를 눌러 T2 시간을 설정하고 "T2" 를 표시하십시오. 이때 추가/Enter 키를 눌러 시간을 늘리거나 줄이고 값 (00) 을 표시하십시오.

7 단계: SET 키를 눌러 사이클 수를 설정하고 "C-" 를 표시하십시오. 이때 ADD/Enter 키를 눌러 사이클 수를 늘리거나 줄이고 값 (00) 을 표시하십시오. 0 으로 설정되면 무한 사이클입니다.

8 단계: SET를 눌러 확인하고 저장하십시오.
