제품 판매 포인트:

1. 고품질 재료를 사용하여 품질이 보장됩니다

2. 싱글 칩 미니 홀 BLDC 와이드 전압 6-28V, 정격 3.5A

3. 홀 컨트롤러가있는 브러시리스 소형 임베디드, 우수한 성능 및 다양한 기능

4. 홀이있는 거의 모든 소형 모터가 안정적으로 주행 할 수 있습니다

5. 속도 조절을 위해 보드에 전위차계가 있으며 홀 리드 아웃 케이블로 보내집니다.

제품 매개 변수:

제품명: 홀 드라이브가있는 3 상 DC 브러시리스

모델: ZS-X12H (홀 포함)

작동 전압: 6-28V (30V 제한)

드라이브 전류: 정격 3.5A 피크 4A

전류 제한 및 잠금 로터 보호: 전류가 4A 를 초과하고 모터가 잠겨있을 때 전류 제한 보호-셧다운 보호를 위해 5 초 동안 로터

제품 노트:

1. 이 드라이버는 홀 드라이버 보드가있는 DC 3 상 브러시리스 드라이버입니다. 모터가 있어야합니다 홀 정상적으로 작동하려면 라인 시퀀스를 연결하십시오.

2. 정방향 및 역방향 회전은 지연되지 않는 하드 정류 및 고속 제동이기 때문에 큰 영향이 있으므로이 두 기능은 고전압 및 최고 속도로 작동 할 수 없습니다. 속도 제어 가속기를 50% 또는 그 이하로 낮추어야합니다. 예, 강제 작동으로 전원 튜브 및 칩이 손상 될 수 있습니다

3. 이 모듈의 전력은 작고 (최대 100W) 과부하 용량은 약합니다. 여백과 함께 사용해야합니다. 작업이나 시험 기계를 위해 고전력 모터에 연결할 수 없습니다. 강제 작업은 파워 튜브에 충격을 줄 위험이 있습니다. 42W 이내의 12V 전원 공급 장치, 84W 이내의 24V 전원 공급 장치를 사용하는 것이 좋습니다

4. 이 드라이브는 홀 드라이브가있는 저전력 팬 브러시가 없으며 다른 시스템에도 내장 될 수 있습니다. 공기 펌프, 워터 펌프, 오일 펌프, 팬 등 작은 공간 및 저전력 DC 3 상 브러시리스 모터의 산업용 제어 전동기에 특별히 사용됩니다. 소형 공구 등은 장기 전 부하 전류 작업과 같은 고전력 모터에 적합하지 않으므로 방열을 강화하는 것이 좋습니다

5. 메인 보드의 전원 공급 회로에 퓨즈가 없습니다. 직접 추가하는 것이 좋습니다. 전원 공급 장치의 양극과 음극을 반대로 연결하면 보드의 일부 칩이 영구적으로 손상됩니다 (1 초라도).

디버깅 지침: 컴퓨터를 읽고 이해한 다음 테스트하십시오.

드라이버 보드를받은 후 먼저 인터페이스가 브러시리스 모터 인터페이스와 일치하는지 확인하십시오.

1. 브러시리스 모터에는 일반적으로 5 개의 홀 케이블 또는 인터페이스가 있으며 그 중 2 개는 홀 전원 공급 라인이고 3 개는 홀 신호 라인이며 구별해야합니다. 특히 홀 전원 공급 장치 라인 (홀 전원 공급 장치 라인은 일반적으로 빨간색과 검은 색 선을 사용합니다., 일부는 그렇지 않습니다, 나는 그것을 요구하는 모터 제조업체를 찾는 방법을 찾는 방법을 모른다.) 3 개의 홀 신호 라인은 일반적으로 a(Ha) b (Hb) c(Hc) 로 표시되며 드라이버 보드에는 3 개의 포트 Ha Hb Hc가 있습니다. 문자, 서로 대응

2. 모터에는 3 개의 비교적 두꺼운 상 전선이 있습니다. 또한 드라이브 보드에는 3 상 와이어 인터페이스가 있습니다. 그들은 각각 A(U) B(V) C(W) 및 기타 유사한 문자로 표시되어 있으며 그에 따라 연결되어 올바르게 확인됩니다. 주 전원 공급 장치에 전원이 공급되면 전위차계 스로틀을 약 20% 정도 켜면 정상적이고 부드럽게 회전 할 수 있습니다. (인터페이스가 레이블에 따라 올바르게 매핑되면 전원 공급 장치가 제대로 작동하지 않으며 제조업체의 비표준 라벨링 가능성 또는 기타 이유를 배제 할 수 없습니다. 인터페이스 정의가 디버그 할 수 없으므로 다음 3 을 누르십시오.)

3. 모터 상 와이어와 홀 와이어의 정의를 모르거나 제조업체의 마크가 표준화되지 않은 경우 정상적으로 작동하지 않습니다. 다음 방법에 따라 맹목적으로 연결 한 다음 홀 와이어 시퀀스를 천천히 변경하고 먼저 모터의 3 단계를 연결하십시오. 드라이브 보드의 라인 및 위상선 인터페이스는 임의로 연결됩니다. 모터에는 5 개의 홀 신호선이 있고 드라이브 보드에는 3 개의 홀 신호선이 있습니다. 드라이브 보드의 3 개의 홀 신호 포트를 연결해야 합니다. 메인 보드는 5V 전원 공급 장치를 제공하며, 우리가 보낸 홀 리드 와이어의 빨간색 5V 와 검은 색 접지선 중 하나는 모터 홀 전원 공급 장치 와이어에 연결하는 방법을 찾아야합니다!!!) 모든 연결이 올바른지 확인한 후 저전압 (6-12V) 의 전원을 켭니다. 소형 전류 (0.5-1A) 전원 켜기 디버깅 (조건이 허용되는 경우 정전류 전원 공급 장치 또는 저전력 전원 공급 장치 및 전류 제한 저항 등 사용), 보드의 전위차계를 켜서 속도 스로틀을 약 20% 정도 조정하십시오. 모터 회전하지 않거나 다른 이상 현상이있는 경우, 전원이 즉시 꺼지고 모터의 3 상 와이어 시퀀스가 다시 변경됩니다 (드라이브 보드의 상 와이어 인터페이스가 터미널이기 때문에, 와이어를 연결하고 분리하는 것이 더 편리하므로 모터 위상 와이어를 사용하여 와이어를 교체합니다. 모터의 위상선이 고정되어 있으면 3 개의 홀 신호선의 순서는 동일하며 개인 취향에 따라 다름) 전원을 켠 후 부드럽게 회전 할 수있을 때까지, 배선이 정확하다는 것을 나타냅니다. 라인 시퀀스 교환의 6 가지 조합 있습니다. 나열: 연결된 상 전선의 현재 순서가 ABC로 정의되면 ACB BAC BCA CAB CBA로 변경할 수 있습니다. 이러한 조합은 한 번 전환되고 전기 테스트 기계가 켜집니다. 이 6 가지 조합 중 하나만 맞습니다.

4. 배선이 잘못되고 작동이 정상이 아닌 경우 고전압 및 고전압으로 기계를 테스트하지 마십시오. 그렇지 않으면 드라이브 보드가 손상 될 위험이 있습니다. 세 개의 모터 위상 라인이 교환 된 후 라인 시퀀스가 정확하면 모터가 부드럽게 작동하고 전원을 켠 후 저속으로 시동됩니다. 안정 토크가 크고 3 개의 모터 상 와이어가 순서대로 연결되지 않은 경우,

일반적으로 아래에 나열된 특성이 있습니다.

1. 전원이 켜지면 모터가 정상적으로 시동 할 수없고 반응이 없거나 시작될 때만 흔들리고 정상적으로 회전 할 수 없습니다.

2. 약간의 흔들림이 있고, 시작하기가 어렵고, 위로 올라갈 수없고 약간의 목욕 소리가 나며 때로는 위로 올리기 위해 수동으로 돌려야합니다.

3. 모터는 한 방향으로 회전 할 수 있지만 다른 방향으로 회전 할 수 없으며 약간의 샤워 소리가 들립니다.

4. 모터가 크게 진동하기 시작하고 약하며 목욕 소리가 나고 전류가 너무 커서 전원 튜브가 분명히 가열됩니다.

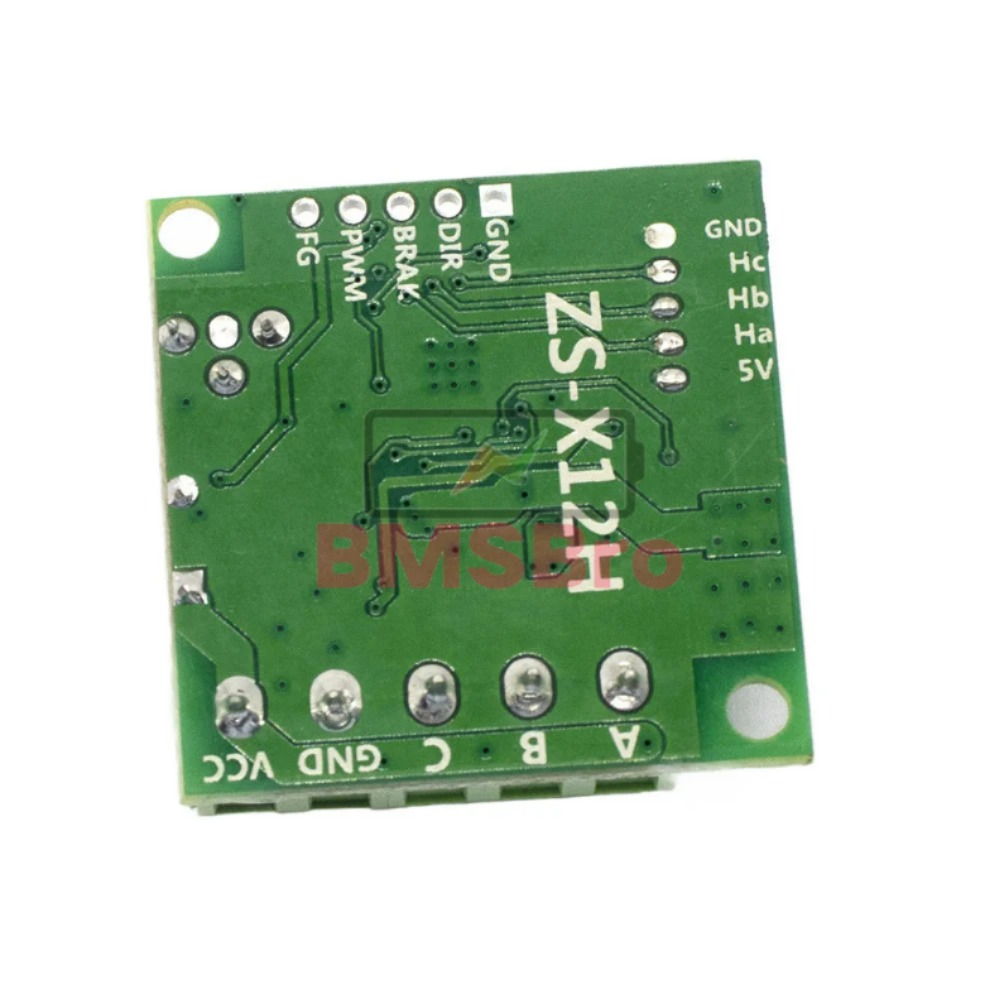

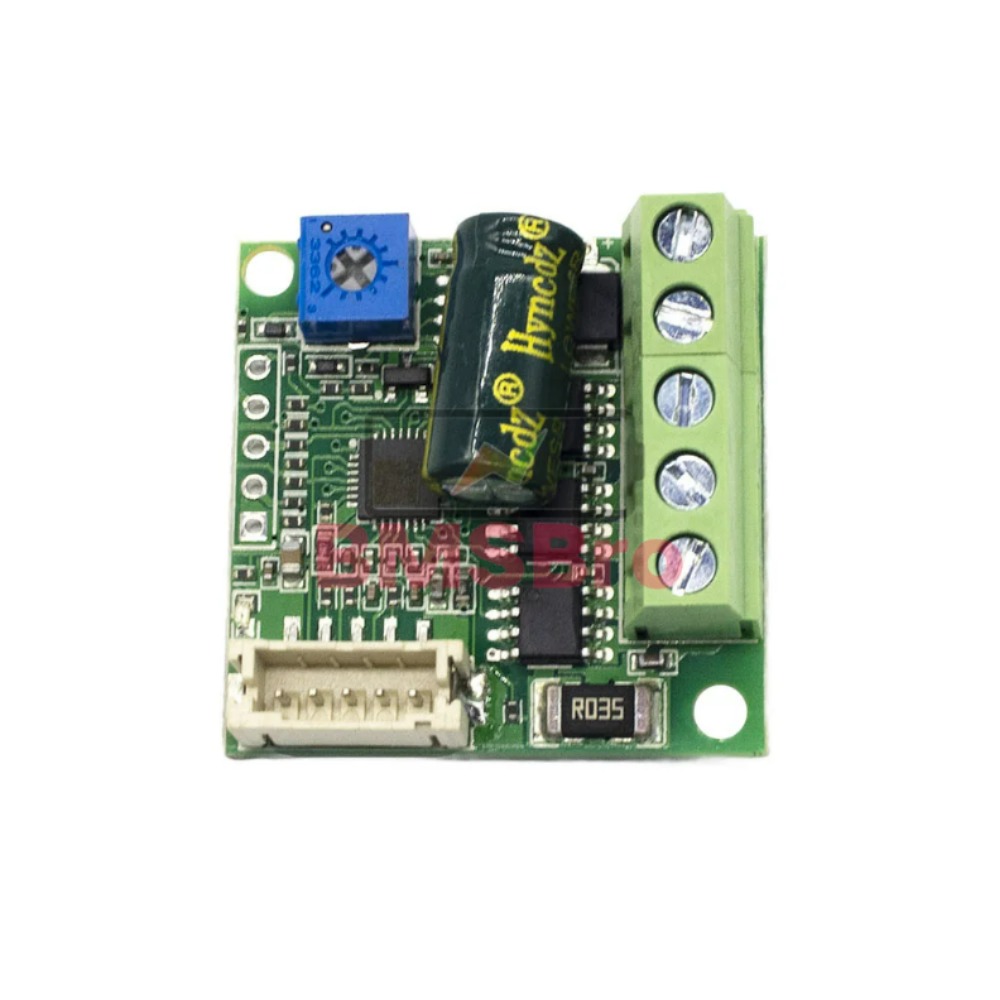

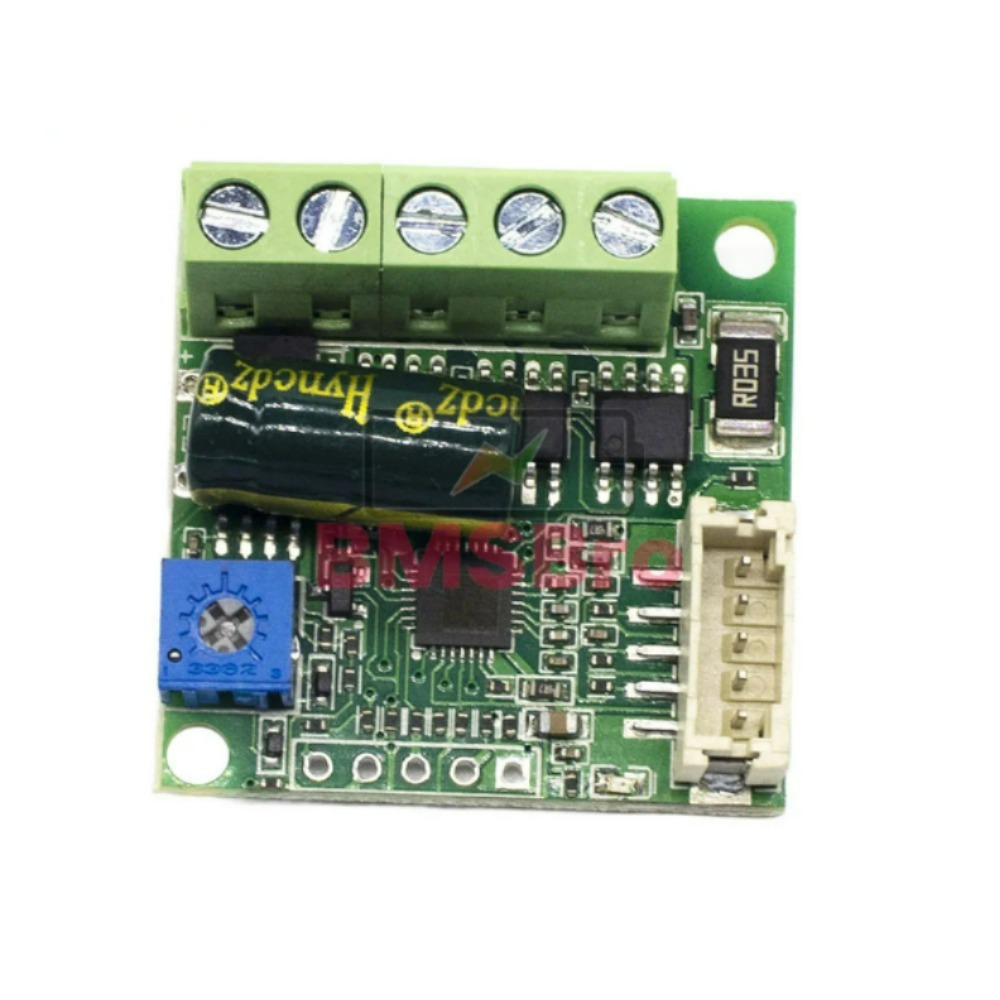

제품 인터페이스 설명:

1.A B C 상선 출력 모터

2. VCC GND 주 전원 공급 장치 (외부 DC 전원 공급 장치)

3. PWM 외부 듀티 사이클 속도 제어 신호 입력 (PWM 신호 진폭 3-5V, 주파수 1KZ-20KHZ) 이 인터페이스는 5V 에 연결될 때 최고 속도 작동을 지원하고 접지시 정지합니다

4.FG 타코미터 펄스 신호 출력 (인터페이스 만 예약되어 있으며 기술 지원 없음)

5. DIR 정방향 및 역방향 제어 인터페이스 (활성 저레벨 접지 외부 스위치에 연결할 수 있음)

6. 브레이크 브레이크 제어 인터페이스 (활성 저레벨 접지 외부 스위치에 연결 가능)

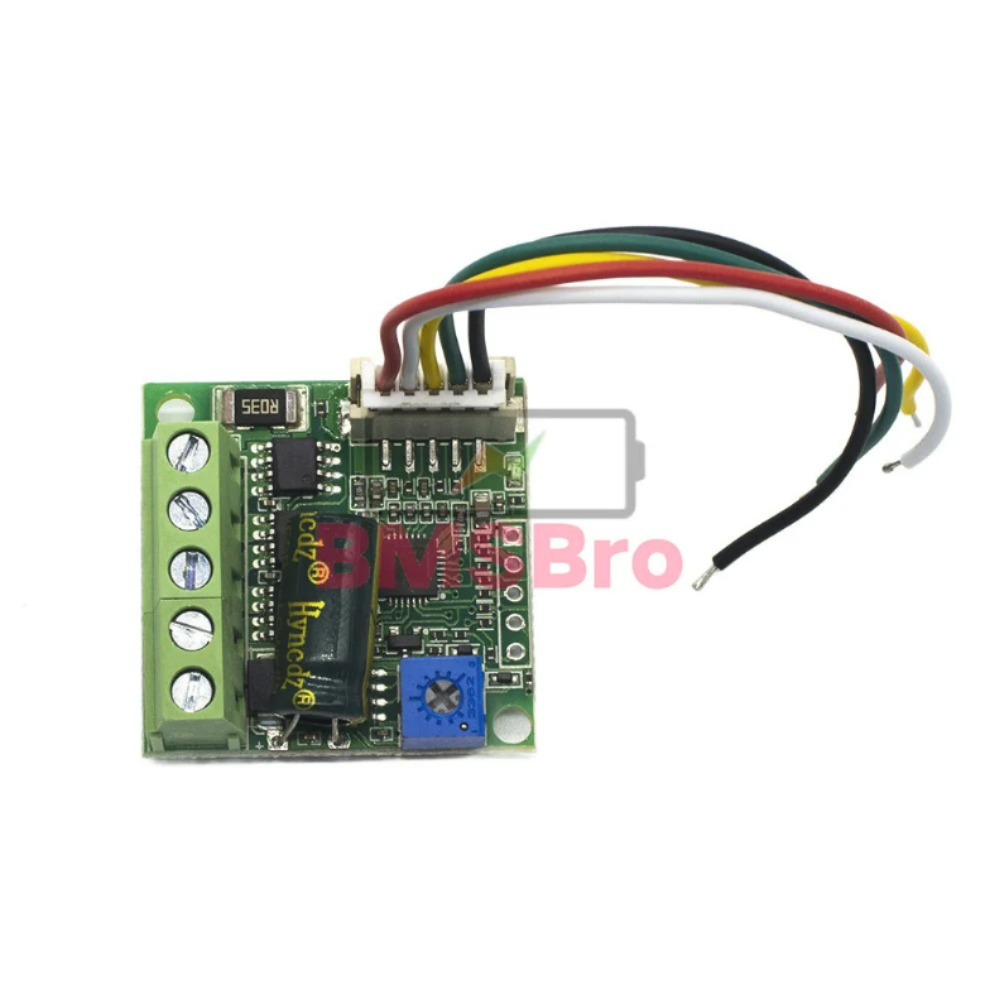

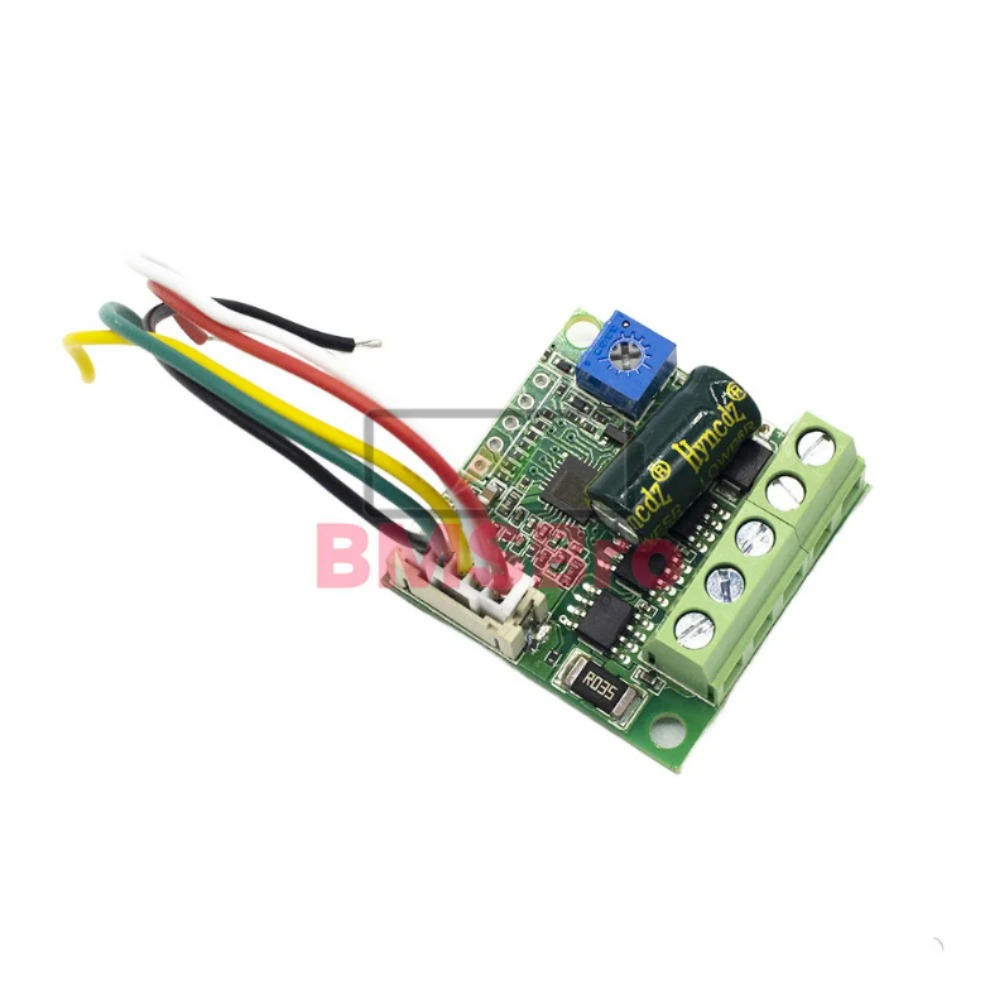

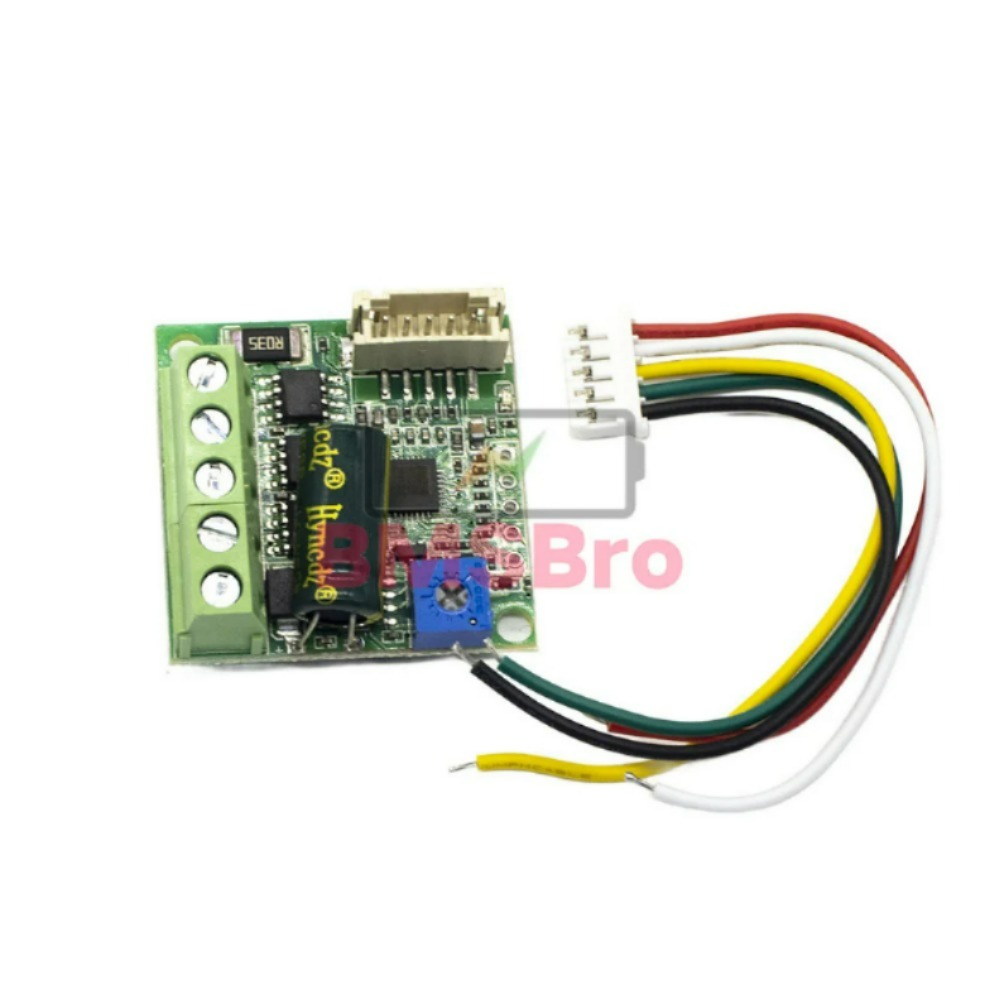

7.Ha Hb Hc + 5V GND 홀 신호 전원 공급 장치 입력 인터페이스, 일반적으로 홀이있는 모터에는 해당 5 선이 있습니다.

패키지 포함:

1 * 모듈
