설명:

주요 칩은 GY-213V- HDC1080 (SHT21 HTU21D SI7021 칩을 사용하여 동일한 센서를 만들 수 있음)

이 I2C 디지털 습도 센서는 훨씬 단순한 습도 및 온도 센서에 비해 상당히 정확하고 지능적인 대안입니다-SHT15 브레이크 아웃 10% 에서 최적화 된 작동 범위와 ± 4% 의 일반적인 정확도를 가지고 있습니다 RH를 80%. 이 범위를 벗어나는 작업은 여전히 가능합니다. 정확도가 약간 떨어질 수 있습니다. 온도 출력은-20 ~ 85 °C 에서 ± 0.2 °C 의 일반적인 정확도를 갖습니다.

HDC1080 센서 칩에는 2 개의 주소 선택 핀이 있으므로 단일 I2C 버스에서 최대 4 개까지 공유 할 수 있습니다. 또한 3-5V 전원 및 논리 안전하므로 5V 또는 3V 마이크로 컨트롤러와 함께 사용할 레벨 시프터 또는 조절기가 필요하지 않습니다.

참고: TI는 습도에 '침강' 효과가 있으며 센서를 받으면 다시 수화시킬 필요가 있다고 지적했습니다. 재수화하려면 24 시간 동안 습도가 85% 10 일 동안 습도가 60% 곳에 두십시오.

  HDC1080 은 매우 낮은 전력에서 뛰어난 측정 정확도를 제공하는 온도 센서가 통합된 디지털 습도 센서입니다. HDC1080 은 광범위한 공급 범위에서 작동하며, 광범위한 공통 애플리케이션에서 경쟁력 있는 솔루션에 비해 저렴한 비용의 저전력 대안입니다. 습도 및 온도 센서는 공장에서 보정됩니다.

  기능

상대 습도 정확도 ± 2% (일반)

온도 정확도 ± 0.2 °C (일반)

높은 습도에서 탁월한 안정성

14 비트 측정 해상도

100 NA 수면 모드 전류

전원 핀:

빈-이것은 전원 핀입니다. 많은 센서와 달리이 칩은 3-5VDC 로 전원을 공급할 수 있으므로 보드에 전압 조정기가 없습니다. 마이크로 컨트롤러의 논리 레벨과 동일한 전력으로 보드에 전원을 공급하면됩니다. 예를 들어 Arduino와 같은 5V 마이크로의 경우 5V 를 사용하십시오. 3V ARM 프로세서의 경우 3V 사용

GND-권력과 논리에 대한 공통점

I2C 논리 핀:

SCL - I2C 시계 핀, 마이크로 컨트롤러 I2C 시계 라인에 연결하십시오. 3-5V 논리 OK

SDA - I2C 데이터 핀, 마이크로 컨트롤러 I2C 데이터 라인에 연결하십시오. 3-5V 논리 OK

  옵션 핀

원하지 않는 한 연결할 필요가없는 핀입니다!

RDY-HDC100x 의 인터럽트/'준비' 핀입니다. 이 칩은 센서에서 데이터를 읽을 준비가 되면 사용자에게 '경고' 기능을 제공합니다. 이 핀은 라이브러리에서 사용하지 않지만 필요한 경우 사용할 수 있습니다! 오픈 콜렉터이므로이 핀에서 신호를 읽으려면 풀업 저항을 사용해야합니다.

A0 A1-주소 선택 핀입니다. I2c 버스에는 지정된 주소를 가진 장치를 하나만 가질 수 있으므로 공유 i2c 버스에 둘 이상의 HDC100X 를 넣으려면 주소를 조정하는 방법이 있어야합니다. A0/A1 핀은 i2c 주소의 하단 2 비트를 설정합니다. 보드에는 풀다운 저항이 있으므로 비트를 '1' 로 설정하려면 Vin에 연결하십시오. 전원이 켜지면 읽히므로 전원을 끄고 전원을 다시 켜서 주소를 재설정하십시오.

패키지 포함:

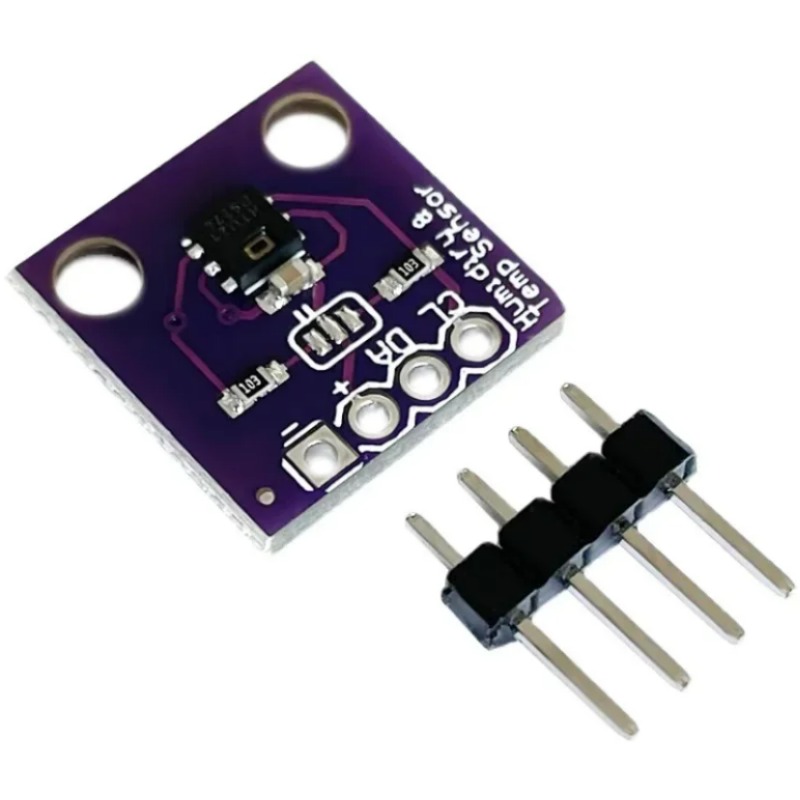

1 X 저전력 I2C GY-213V- HDC1080 고정밀 디지털 습도 및 온도 센서
