1. 소개:

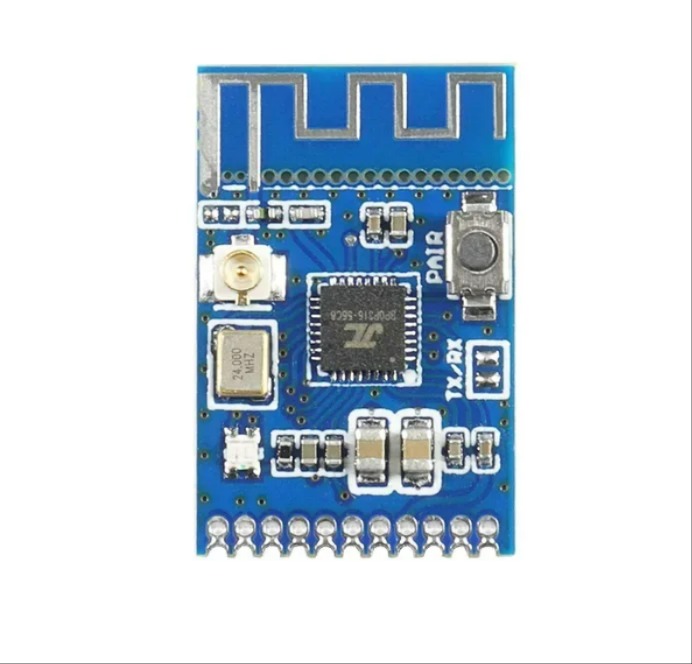

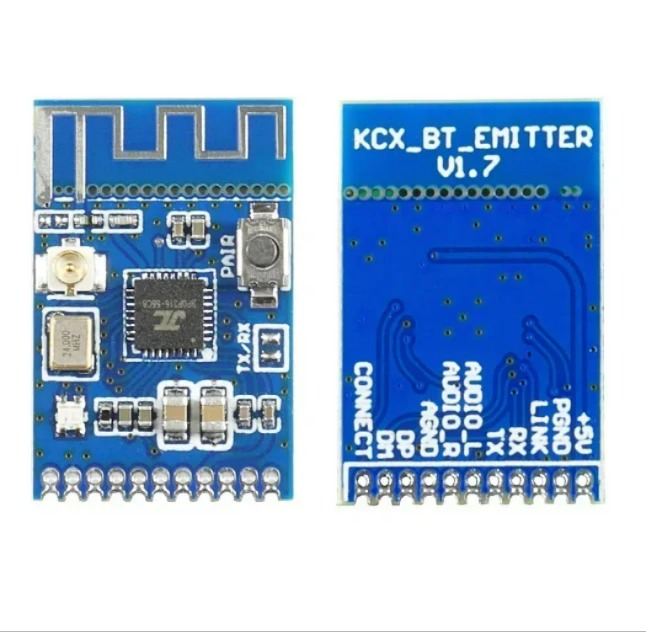

KCX_BT_EMITTER 모듈은 컴퓨터 USB 사운드 카드와 블루투스 전송 및 라인 오디오 입력 및 실행을 통합하는 Bluetooth 오디오 송신기 모듈입니다. 그것은 크게 오디오 전송의 품질과 안정성을 보장하기 위해 블루투스 5.1 기술을 채택. 이 제품은 대부분의 제품에 사용할 수 있습니다. 데스크톱 컴퓨터, 노트북 컴퓨터, TV, 프로젝터, 게임 콘솔, IPOD, CD 플레이어, MP3 등을위한 블루투스 송신기 기능 블루투스 헤드셋 또는 블루투스 스피커와 같은 블루투스 오디오 수신기로 오디오 신호를 전송하여 무선 오디오 전송 시스템을 형성합니다. 당신의 삶이 진정으로 무선 시대에 들어서게하십시오!

2. 신청:

2.1>. 무선 스피커

2.2>. 무선 오디오

2.3>. 무선 헤드폰

3. 특징:

3.1>. 사용하기 쉬운

3.2>. 블루투스 5.1 기술, 강력한 다목적 성

3.3>. 직관적 인 LED 표시

3.4>. 라인 입력 스테레오

3.5>. USB 데이터 케이블이 컴퓨터에 연결되어 USB 사운드 카드에 열거되어 실행됩니다.

3.6>. 무선 전송 거리> = 10 미터

3.7>. 이 상점의 모든 Bluetooth 오디오 수신기 보드와 완벽하게 호환

3.8>. 예약 된 직렬 통신 포트는 지정된 장치 이름의 연결을 실현하고 MAC 주소 연결을 지정하고 Bluetooth 장치 이름, MAC 주소를 검색하고 연결 상태를 가져 오도록 사용자 정의 할 수 있습니다. 연결을 끊고 전원을 끄도록 정보를 구성합니다.

3.9>. 작업 전압: 5V

4. 기능 설명

참고: 이 모듈은 Bluetooth 오디오 수신기 (예: Bluetooth 스피커, Bluetooth 헤드셋, Bluetooth 오디오 수신기, 또는 상점의 Bluetooth 오디오 수신기 모듈 보드) 를 사용하여 무선 오디오 전송 시스템을 형성합니다. 오디오 신호는 모듈에서 입력되고 모듈에 의해 전송 된 오디오 신호는 모듈과의 연결을 설정하는 Bluetooth 오디오 수신 장치에서 수신 될 수 있습니다.

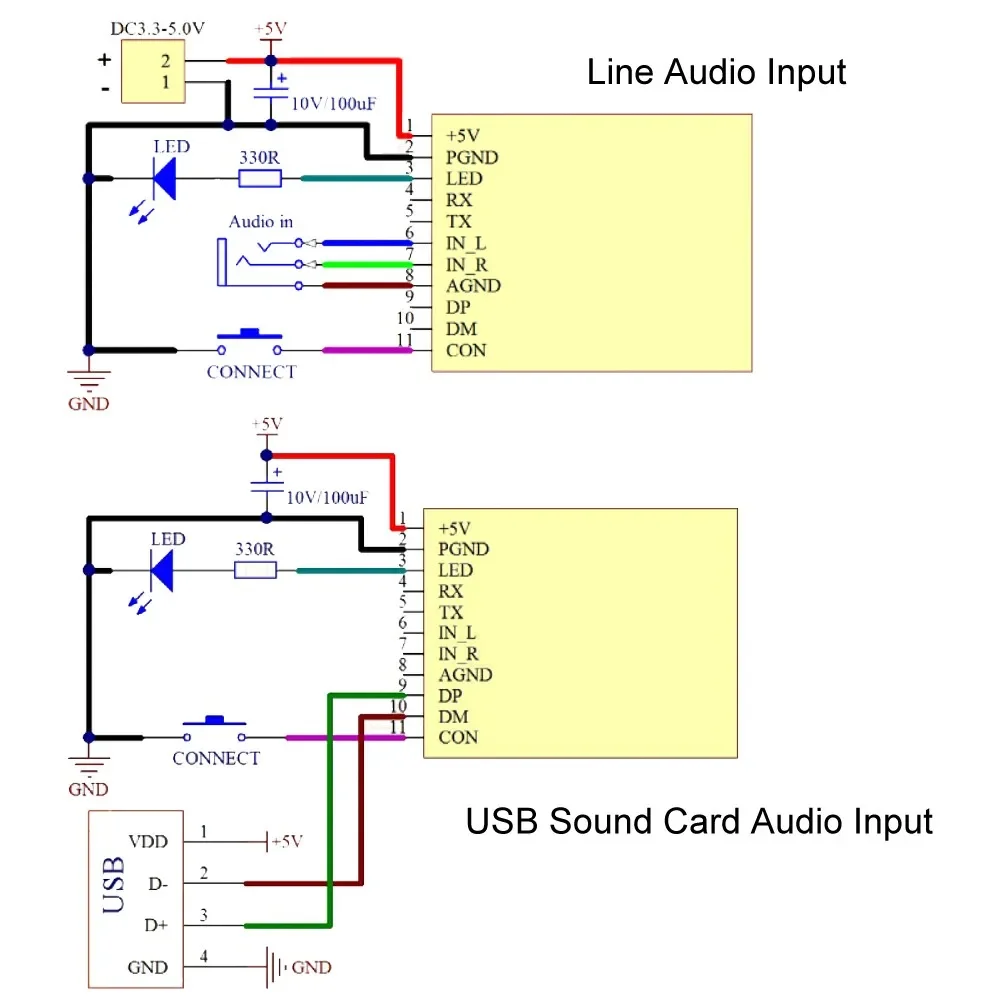

4.1>. 라인 오디오 입력 기능. 이 모듈에는 라인 오디오 입력 기능이 있습니다. 휴대 전화, MP3, VCD, TV 등의 오디오 신호는 IN_L (왼쪽 채널) 및 IN_R (오른쪽 채널) 포트 입력을 통해 Bluetooth 수신 장치로 전송할 수 있습니다.

4.2>. 이 모듈에는 USB 사운드 카드 기능이 있습니다. USB 케이블은 USB 케이블을 통해 모듈의 USB 데이터 포트에 연결됩니다. 시스템이 USB 오디오 사운드 카드 장치를 생성합니다. 재생 장치로 설정하면 컴퓨터의 시스템 오디오를 Bluetooth 수신 장치로 전송할 수 있습니다.

4.3>. 이 모듈은 두 가지 연결 모드를 지원합니다: 쉬운 연결 모드와 사용자 지정 연결 모드. 쉬운 연결 모드는 버튼 (CON) 을 통해 Bluetooth의 쌍을 제어합니다. 이 모드는 사용하기 쉽고 일반 오디오 전송 응용 프로그램에 적합합니다. 사용자 지정 연결 모드는 직렬 포트를 통해 AT 명령을 전송하여 모듈을 제어하여 지정된 MAC 주소 또는 장치 이름의 Bluetooth 수신기에 선택적으로 연결합니다. 장치 이름 검색과 같은 기능을 지원합니다.

5. 쉬운 연결 지침

1>. 이 모듈을 처음 사용할 때는 Bluetooth 수신기의 전원을 켠 다음이 모듈의 전원을 켜십시오. 이 모듈은 Bluetooth 수신기를 자동으로 검색하고 연결합니다. 모듈이 Bluetooth 수신기를 한 번 성공적으로 연결 한 경우 Bluetooth 수신기의 MAC 주소를 기억하고 다음에 전원을 켤 때, 마지막으로 연결된 Bluetooth 수신기를 자동으로 검색하여 연결합니다.

2>. 이전에 연결된 Bluetooth 수신 장치에 더 이상 연결하지 않으려면 다른 Bluetooth 수신기에 연결해야합니다. 이전 Bluetooth 수신기를 끄고 연결해야하는 Bluetooth 수신기를 켜고 이전에 저장된 Bluetooth 수신기 연결 정보를 지우려면이 모듈의 CON 버튼을 눌러야합니다. 근처의 Bluetooth 오디오 수신기를 검색하고 Bluetooth를 검색하십시오. 수신기 후에 모듈은 장치의 연결 정보를 자동으로 연결하고 기억하며 다음에 자동으로 다시 연결됩니다.

3>. 참고: Bluetooth 검색 연결 프로세스의 검색 시간은 10 ~ 50 초이므로 CON 버튼을 눌러 연결해야하는 경우가 있습니다.

6.USB 사운드 카드 전송 기능 먼저 사용 지침

1 단계: USB 케이블을 통해 컴퓨터의 USB 포트를이 모듈의 USB 포트에 연결하고 Bluetooth 오디오 수신기의 전원을 동시에 켭니다. 이 모듈을 Bluetooth 수신기와 페어링하십시오.

2 단계: 페어링이 성공하면 컴퓨터가 자동으로 USB 사운드 카드 드라이버를 인식하고 설치합니다. 드라이버를 설치하면 USB 오디오 오디오 장치가 생성됩니다.

3 단계: 오디오 관리자 (즉, 화면 오른쪽 하단에있는 스피커 아이콘) 를 열고 USB 오디오를 선택하고 기본 플레이어로 설정하십시오. 이 설정이 설정되면 컴퓨터에서 재생되는 소리가이 Bluetooth 송신기를 통해 Bluetooth 오디오 수신기로 무선으로 전송됩니다.

7.AT 명령 사용자 정의 연결 작업 설명 (이 부분은 확장 된 기능이며 모듈의 더 많은 기능을 마이너 할 필요가없는 사용자는 기능의이 부분이 필요하지 않으며 간단한 연결 방법을 사용할 수 있습니다)

이 모듈은 사용자 지정 연결 기능을 지원합니다. 컴퓨터 TTL 직렬 포트 또는 MCU 프로그래밍을 통해 다음 AT 명령을 보낼 수 있습니다. 모듈의 자동 연결 장치 이름, MAC 주소를 사용자 정의하고 연결 상태를 가져오고 장치 연결을 지정하거나 연결을 끊을 수 있습니다.
