설명:

PCF8591 은 단일 공급 장치, 저전력 8 COMS 유형 A / D, D / A 변환기 칩이며 4 채널 아날로그 입력 채널이 있으며, 아날로그 출력 채널과 I2C 버스 인터페이스로 연결됩니다. 장치 I2C 슬레이브 주소는 3 개의 칩 A0, A1 및 A2, 3 개의 주소 핀 결정이므로 I2C 버스가있는 하드웨어를 추가하지 않고도 동일한 유형의 장치를 최대 8 개까지 연결할 수 있습니다. 이 장치에는 다중 채널 아날로그 입력, 온칩 트랙 앤 홀드, 8 A / D 변환 및 8 개의 D / A 변환 기능이 있습니다. A / D 및 D / A 전환율은 I2C 버스의 최대 전송 속도에 따라 결정됩니다.

특징:

단일 전원 공급 장치;

2.5V -6 V의 정상 작동 공급 전압 범위;

I2C 버스 데이터 입력/출력을 통해 완료;

장치 주소는 세 개의 주소 핀으로 결정됩니다.

샘플링 빈도는 I2C 버스 전송 속도에 의해 결정됩니다.

싱글 엔드 또는 차동 입력으로 프로그래밍 가능한 4 Road 아날로그 입력;

채널 번호를 변환하도록 구성 할 수 있습니다 기능이 자동으로 증가합니다.

VSS ~ VDD의 아날로그 전압 범위;

온칩 트랙 앤 홀드 기능;

8 비트 연속 근사 A / D 변환;

하나의 아날로그 출력 D / A 변환기로 곱셈.

모듈 설명:

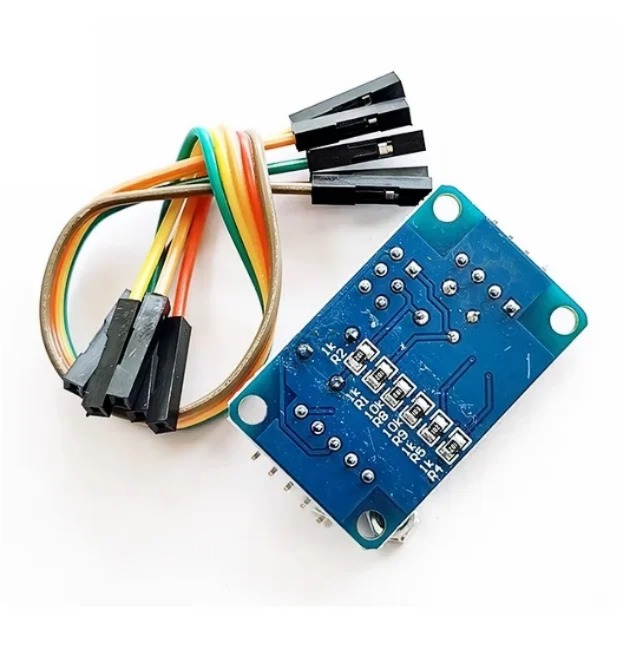

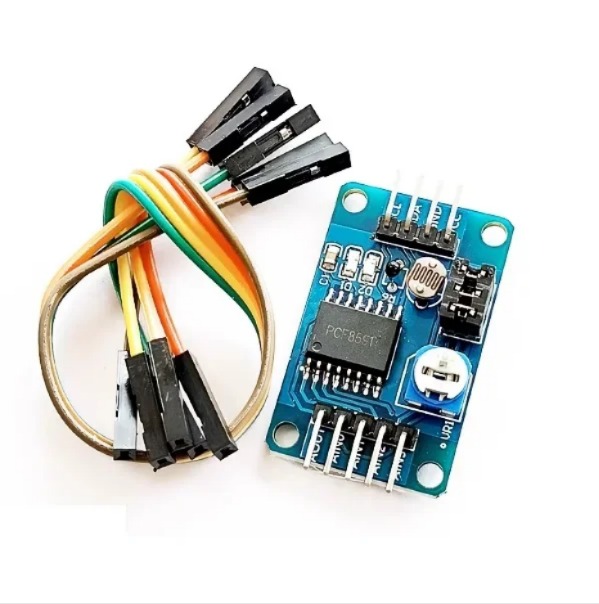

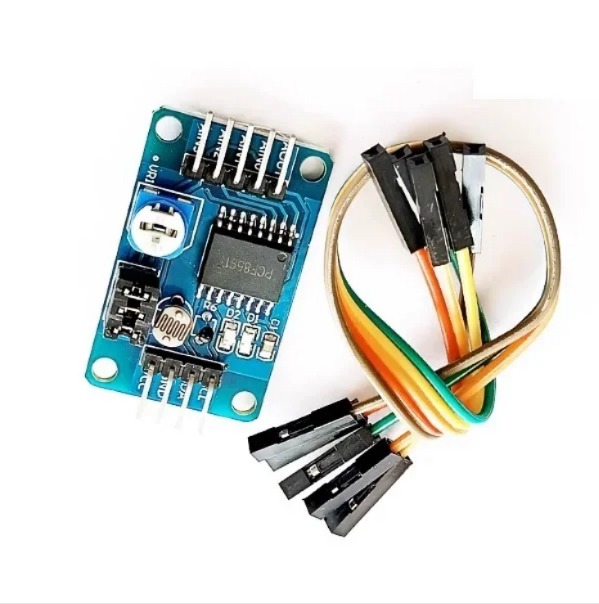

PCF8591T, SMD 패키지가 포함된 모듈 칩

지원 4 채널 아날로그 전압 획득 신호 입력 (전압 입력 범위 0 - 5V)

전원 표시기가있는 모듈 1 (D1)

DA 출력 표시기 (D2) 가있는 모듈에서 DA 출력 전압이 특정 값에 도달하면 표시등이 켜지고 전압 값이 높을수록 밝아집니다.

이 모듈은 도로 0 - 5V 전압 입력 수집 (파란색 및 흰색 전위차계를 통해 입력 전압을 조정) 을 통합합니다.

모듈 통합 도로 포토 저항기 (모델: 5537), AD 수집에 의한 주변 광 강도

AD 수집에 의한 모듈 통합 방식 서미스터 (모델: MF58) 주변 온도

PCB 크기: 48mm * 25mm * 1.6mm

품질 패널 코너 아크 디자인은 손을 긁지 않습니다. 위치 구멍 조리개 3.1mm, 사용하기 쉬운 3mm Tongzhu 고정

배선 지침:

왼쪽 4 핀:

마이크로컨트롤러 IO 포트 (P2.0) 에 연결된 SDA IIC 데이터 인터페이스

SCL IIC 클럭 인터페이스 연결 마이크로 컨트롤러 IO 포트 (P2.1)

음극 인터페이스 외부 VCC 전원 3.3/5V 양극 전원 공급 장치

GND 네거티브 인터페이스 외부 3.3/5V 네거티브 공급

오른쪽 8 핀:

AOUT 모듈 DA 출력 포트

AIN3 아날로그 입력 신호 인터페이스

AIN2 아날로그 입력 신호 인터페이스

AIN1 아날로그 입력 신호 인터페이스

AIN0 아날로그 입력 신호 인터페이스 0

INPUT3 아날로그 입력 신호 인터페이스 3

INPUT2 서미스터 신호 입력 포트가

INPUT1 에는 포토 저항 신호 입력 포트가

INPUT0 은 전위차계의 신호 입력 포트에 연결됩니다.

패키지 포함:

1 * PCF8591 AD to DA 변환기 모듈 NEW
