특징:

1. ESP32-S3 는 2.4GHz Wi-Fi와 블루투스 기술을 지원하는 저전력 MCU 시스템 온 칩 (SoC) 입니다.

2. 시스템 온 칩 (SoC), 2.4 GHz Wi-Fi와 블루투스 LE 저전력 무선 통신을 지원합니다.

3. 이 칩은 고성능 XtensaR 32 비트 LX7 듀얼 코어 프로세서, 초저전력 코 프로세서, Wi-Fi 베이스 밴드, 블루투스 베이스 밴드, RF 모듈 및 주변 장치 및 주변 장치를 통합합니다.

4. TF 카드 슬롯이 장착 된이 모듈에는 시장에 나와있는 대부분의 표준 TF 카드와 호환되는 TF 카드 슬롯이 있습니다.

5. 듀얼 Type-C 인터페이스, USB2 는 자동으로 다운로드하고 CH340 에 연결할 수 있습니다; USB1 과 ESP32-S3 칩을 연결하십시오. 매개 변수:

와이파이

• IEEE 802.11b/g/n 프로토콜 지원

• 2.4 GHz 주파수 대역에서 20 MHz 및 40 MHz 대역폭을 지원합니다

• 최대 150 Mbps의 데이터 전송률로 1T1R 모드 지원

무선 멀티미디어 (WMM)

프레임 집계 (TX/RX A-MPDU, TX/RX A-MSDU)

• 즉시 차단 ACK

분열 및 재조합

비콘 자동 모니터링 (하드웨어 TSF)

• 4 배 가상 Wi-Fi 인터페이스

• 인프라 BSS 스테이션 모드, SoftAP 모드 및 스테이션 + SoftAP 모드를 동시에 지원합니다. 스테이션 모드에서 스캔을 ESP32-S3 때 SoftAP 채널이 동시에 변경됩니다.

안테나 다양성

• 802.11 mc FTM

블루투스

저전력 블루투스 (BT LE): 블루투스 5, 블루투스 메쉬

고전력 모드 (20 dBm)

• 125Kbps, 500Kbps, 1Mbps, 2Mbps 속도를 지원합니다

광고 확장

• 여러 광고 세트

• 채널 선택 알고리즘 #2

Wi-Fi와 Bluetooth가 공존하여 동일한 안테나를 공유합니다.

CPU 및 스토리지

• 주 주파수가 최대 240 MHz 인 Xtensa ® 32 비트 LX7 듀얼 코어 프로세서

• 코어 마크® 점수:

-단일 코어, 주 주파수 240MHz: 613.86CoreMark; 2.56 CoreMark/MHz

-듀얼 코어, 메인 주파수 240 MHz: 1181.60 코어 마크; 4.92 코어 마크/MHz

128 비트 데이터 버스 비트 폭, SIMD 명령 지원

384 KB ROM

512 KB SRAM

16 KB RTC SRAM

SPI, 듀얼 SPI, 쿼드 SPI, 옥탈 SPI, QPI, 여러 외부 플래시 및 온칩 RAM이 있는 OPI 인터페이스

캐시 메커니즘이 도입 된 플래시 컨트롤러

• 플래시 온라인 프로그래밍 지원

크기: 28mmX48.5mm

모듈 응용 시나리오:

DIY 2 차 개발

저비용 카메라 솔루션

IoT 노드 장치

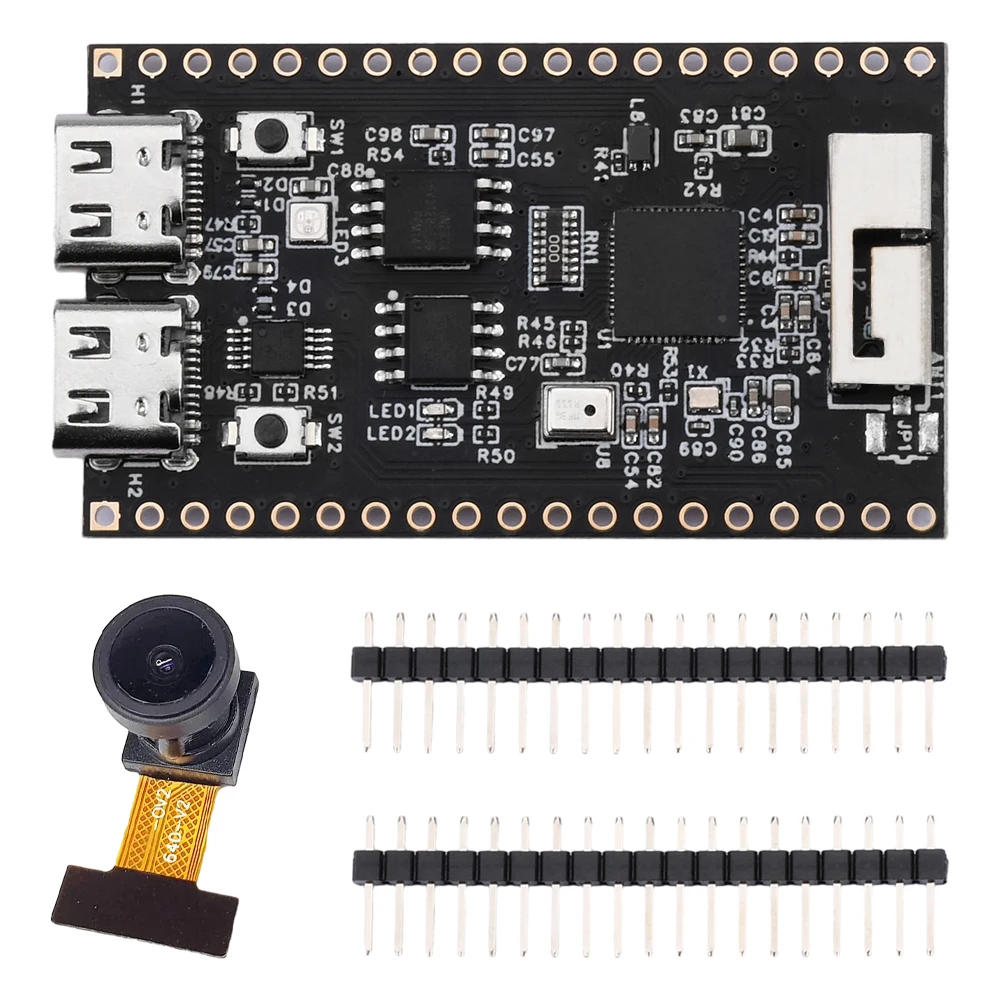

패키지 포함 사항

1X 개발 보드

2X 바늘 배열

1XOV2640 120도
