높은 Q 값 노치 필터 모듈 50Hz 노치 주파수 신호 컨디셔닝




설명:


고시:커패시턴스 및 저항의 허용 오차 때문에 50 hz의 중심 주파수는 이동 될 수 있으며 실제 측정은 ± 3hz 이내입니다.


노치 필터, 일컬어 밴드 스톱 필터, 그것은 신호의 다른 주파수에서 손실 된 상황, 입력 신호 정보의 특정 주파수의 효과적인 금지를 보장 할 수 있습니다. 따라서 회로는 간섭 신호의 특정 주파수의 존재를 필터링해야하는 경우 종종 노치 필터를 사용합니다.

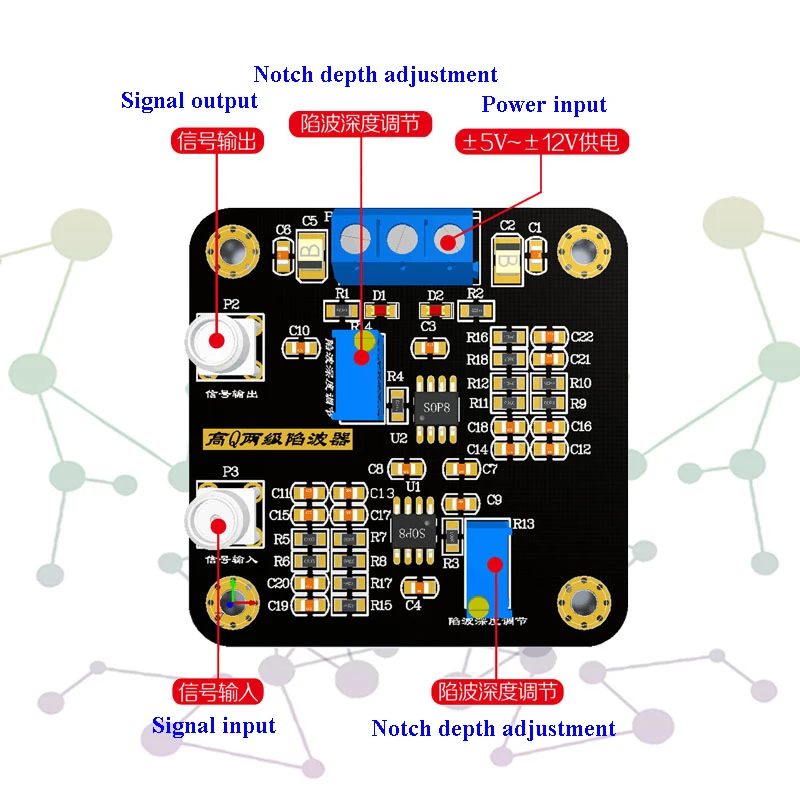

이 단위는 트랩의 2개의 수준과 더불어 조정 50Hz 노치 여과기, 더 나은 노치 깊이, Q 가치는 더 높습니다, PCB 널 디자인은 또한 노치 조정을 위한 2 단계 활주의 수준, 힘 체계의 특정한 신청 50Hz 노치 빈도, 노치의 KHZ 수준 이상 신호 취득을 증가합니다, 많은 수의 필터 capacitor 터를 사용하여 좋은 필터 특성.



모수:


모듈 모델:50Hz 노치 필터


모듈 유형:아날로그 필터


전원 공급:± 5V ~ ± 15V


모듈 전류:29mA (최대)


모듈 제어 방법:전위차계


필터 유형:노치 필터


노치 센터 주파수 범위:50Hz (± 3Hz)


입력 신호 형태:단일 엔드


입력 신호 전압 범위:긍정적이고 부정적인 전력 공급 전압 보다는 더 적은


입력 주파수:DC - 1MHz


모듈 이득:없음


노치 깊이:40dB (최대)


입력 및 출력 신호 특성:DC 입력 출력


모듈 입력 출력 인터페이스:SMA


모듈 보호:없음

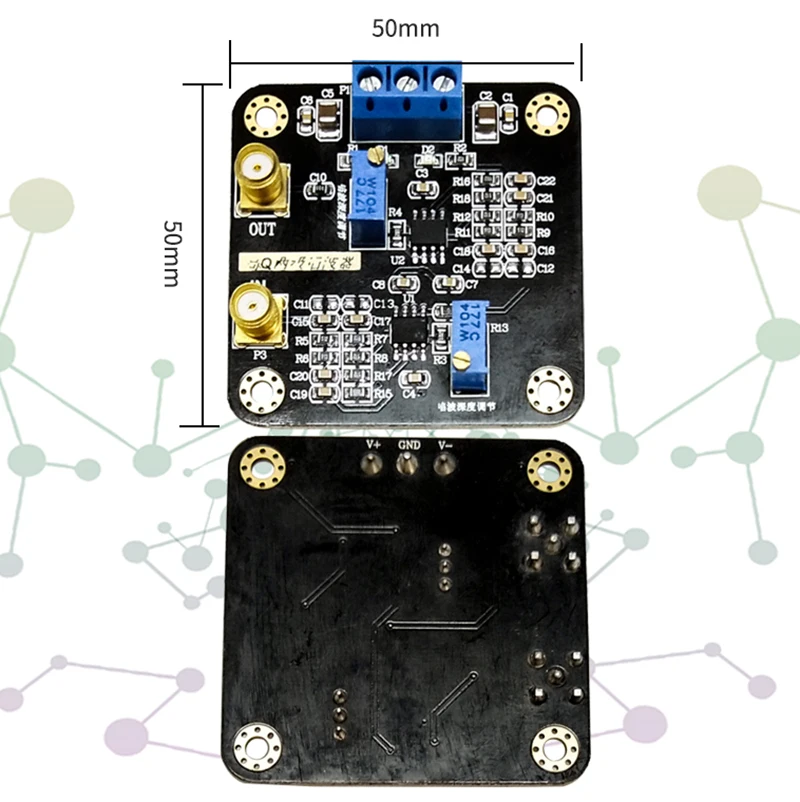

모듈 크기:50mm x 50mm x 15mm


모듈 무게:18g


주요 응용 프로그램:


1, 산업 신호 탐지 50Hz 노치.

2, 계측 필터 50Hz 주파수 간섭.

3, 주파수 잡음 노치 전에 데이터 수집 시스템 ADC.

4, 50Hz 주파수 노치에 측정 시스템.

5, 심장 전기 신호 수집.

6, 다양한 아날로그 회로는 행사의 50Hz 주파수 간섭을 억제해야합니다.



포장 목록:


1pcs x 50Hz 노치 필터 모듈
