기능

1.24 GHz ISM 밴드

2. 지능형 밀리미터파 레이더 칩과 지능형 알고리즘 펌웨어 통합

3. 움직이는 대상의 정확한 위치 및 추적

4. 가장 먼 탐지 거리는 6m 입니다.

5. 벽 설치

6. 핀 및 소켓 인터페이스를 사용한 다양한 연결 방법

제품 소개

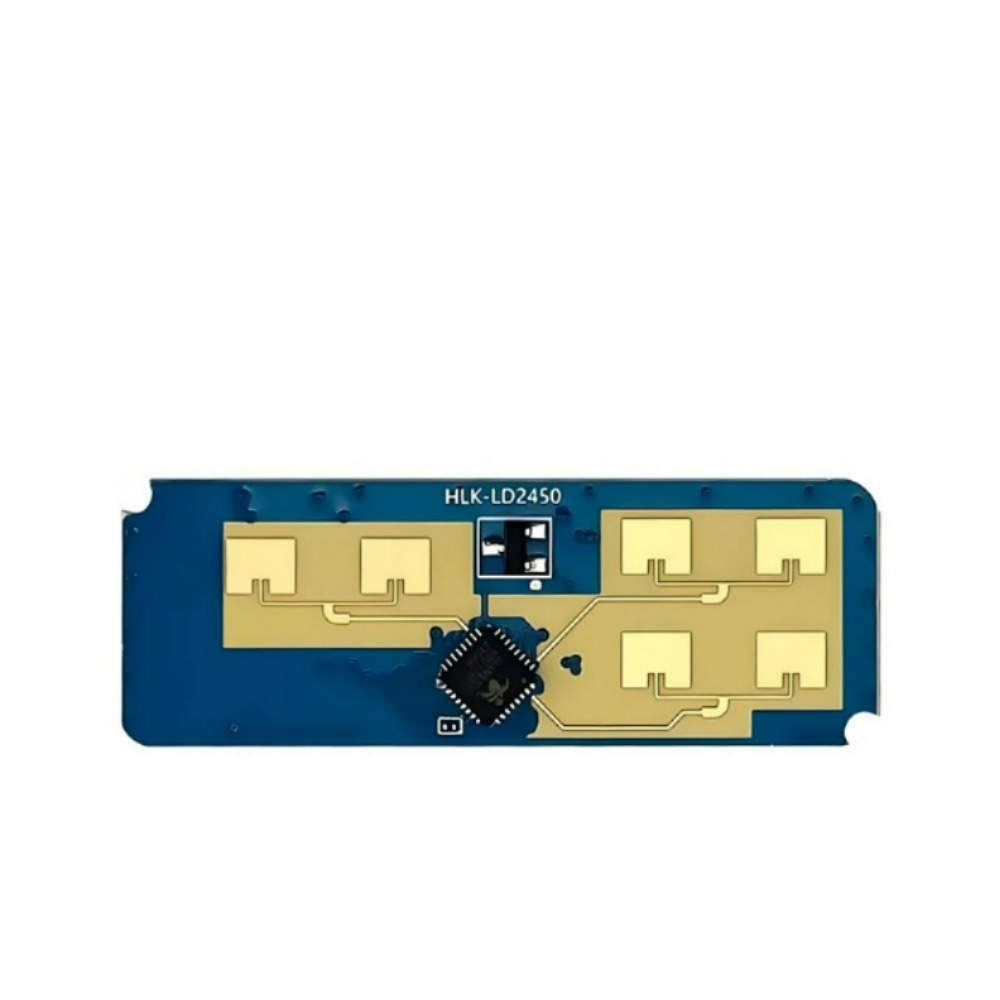

이동 목표 추적은 해당 지역에서 움직이는 대상의 위치를 실시간으로 추적하는 것을 의미하며 해당 지역에서 움직이는 대상의 거리 측정, 각도 측정 및 속도 측정을 실현합니다. LD2450 은 매우 단순화 된 24 GHz 레이더 센서 하드웨어 및 지능형 알고리즘 펌웨어를 포함하는 Hilink의 24G 밀리미터파 레이더 시리즈의 움직이는 표적 추적 센서 모듈입니다. 이 솔루션은 주로 집, 사무실 및 호텔과 같은 일반 실내 장면에서 움직이는 인체의 위치 및 추적을 실현하는 데 사용됩니다. 센서 하드웨어는 AloT 밀리미터파 레이더 칩, 고성능 송신기-2 수신기 마이크로 스트립 안테나, 저렴한 MCU 및 주변 보조 회로로 구성됩니다. 지능형 알고리즘 펌웨어는 FMCW 파형 및 레이더 칩 독점 고급 신호 처리 기술을 채택합니다. 직렬 포트 출력 감지 데이터, 플러그 앤 플레이를 지원하여 다양한 지능형 시나리오 및 터미널 제품에 유연하게 적용할 수 있습니다.

성능 및 전기 파라미터

작동 주파수 대역: 24GHz ~ 24.25GHz

전원 공급 장치 요구 사항: DC 5V, 전원 공급 장치 용량> 200mA

평균 작동 전류: 120 mA

변조 방법: FMCW

인터페이스: UART

대상 응용 프로그램: 최대 3 개의 대상 탐지 및 추적

감지 거리: 6m

감지 각도: ± 60.

데이터 새로 고침 빈도: 10Hz

스윕 대역폭: 250MHz

주변 온도: -40 ~ 85 °C

크기: 15mm x 44mm

솔루션 이점

LD2450 인체 감지 모듈은 24GHz 밀리미터파 레이더 기술을 채택합니다. 다른 솔루션과 비교하여 인체 감지 응용 분야에서 분명한 장점이 있습니다.

1. 움직이는 인체에 민감 할뿐만 아니라 전통적인 해결책으로는 식별 할 수없는 미세 이동 인체에도 민감 할 수 있습니다.

2. 환경 적응력이 좋으며 온도, 밝기, 습도 및 빛 변동과 같은 주변 환경에 의해 감지 효과가 영향을받지 않습니다.

3. 쉘 침투력이 좋으며 제품 표면에 구멍을 열지 않고 쉘 내부에 숨겨져있어 제품의 미학을 향상시킵니다.

3 응용 시나리오

LD2450 이동 대상 추적 센서는 대상을 정확하게 찾고 추적할 수 있으며 다음 유형을 포괄하는 다양한 AloT 시나리오에서 널리 사용됩니다.

스마트 홈

인체의 거리와 각도를 감지하고 에어컨, 팬 및 기타 가전 제품의 작동을 지능적으로 제어하기 위해 주 제어 모듈의 감지 결과를보고하십시오.

스마트 비즈니스

위치 감지, 설정된 위치 범위 내에서 인체의 접근 또는 거리를 인식하고 시간 내에 화면을 켜거나 끕니다.

욕실

스마트 화장실은 변기 뚜껑의 자동 개폐를 정확하게 제어합니다.

스마트 조명

인체의 인식 및 인식, 정확한 위치 감지는 가정용 조명 장비 (감지 조명, 책상 램프 등) 에 사용할 수 있습니다.

사용 및 구성

LD2450 모듈은 지정된 프로토콜에 따라 직렬 포트를 통해 탐지 결과 데이터를 직접 출력합니다. 직렬 포트 출력 데이터에는 최대 세 개의 대상의 위치 및 속도와 같은 정보가 포함되어 있으며 사용자는 특정 응용 프로그램 시나리오에 따라 유연하게 사용할 수 있습니다. 모듈의 전원 공급 전압은 5V 이며 입력 전원 공급 장치의 전원 공급 용량은 200mA 이상이어야합니다. 모듈 IO 출력 레벨은 3.3 V입니다. 기본 직렬 포트 전송 속도는 256000, 1 스톱 비트, 패리티 비트 없음 입니다.

동의서

이 통신 프로토콜은 주로 보조 개발을 위해 호스트 컴퓨터 데모 도구와 분리해야하는 사용자가 사용합니다. LD2450 모듈은 직렬 포트를 통해 외부 세계와 통신합니다. 레이더 직렬 포트의 기본 전송 속도는 256000, 1 스톱 비트 및 패리티 비트가 없습니다. 레이더는 X 좌표, 영역의 y 좌표 및 대상의 속도 값을 포함하여 탐지 된 대상 정보를 출력합니다. 초당 10 프레임을 보고합니다.

설치 방법 및 감지 범위 LD2450 의 일반적인 설치 방법은 벽 설치이며 그림 5 와 같이 가장 먼 위치 추적 거리는 6m 입니다. 벽걸이 설치는 응용 프로그램 장면의 폐색과 상단의 간섭을 고려해야 합니다. 권장 설치 높이 범위는 1.5 ~ 2m 입니다.

설치 참고 사항

최소 설치 간격 확인 레이더를 케이싱과 함께 설치해야하는 경우 케이싱은 24GHz 에서 우수한 전파 전달 특성을 가져야하며, 전자기파에 차폐 효과가있는 금속 재료 또는 재료를 포함해서는 안됩니다.

설치 환경 요구 사항

이 제품은 적절한 환경에 설치되어야 한다 다음 환경에서 사용하는 경우 탐지 효과가 영향을 받습니다.

1. 동물, 지속적으로 스윙 커튼, 공기 배출구를 향한 큰 녹색 식물 등과 같이 감지 영역에는 사람이 아닌 물체가 지속적으로 움직입니다.

2. 감지 영역에 강한 반사경이있는 넓은 영역이있어 레이더 안테나에 간섭을 일으킬 수 있습니다

3. 벽에 설치할 때 실내 상단의 에어컨 및 선풍기와 같은 외부 간섭 요소를 고려해야합니다.

설치 중주의 사항

1. 레이더 안테나가 감지 할 영역을 향하고 안테나의 주변 영역이 열려 있고 방해받지 않도록하십시오.

2. 센서의 설치 위치가 견고하고 안정적인지 확인하기 위해 레이더 자체의 흔들림이 감지 효과에 영향을 미칩니다

3. 레이더 뒷면에 움직임이나 진동이 없는지 확인하십시오. 레이더 파의 관통 특성으로 인해 안테나 신호 백로브는 레이더 뒤의 움직이는 물체를 감지 할 수 있습니다. 금속 방패 또는 금속 백플레인을 사용하여 레이더 후방 엽을 차폐하고 레이더 후면의 물체 영향을 줄일 수 있습니다

4. 24 GHz 주파수 대역 레이더가 여러 개인 경우 빔의 직접 방향으로 설치하지 말고 가능한 한 멀리 설치하여 상호 간섭을 피하십시오.

패키지 포함:

패키지 A:

센서 x1

패키지 2:

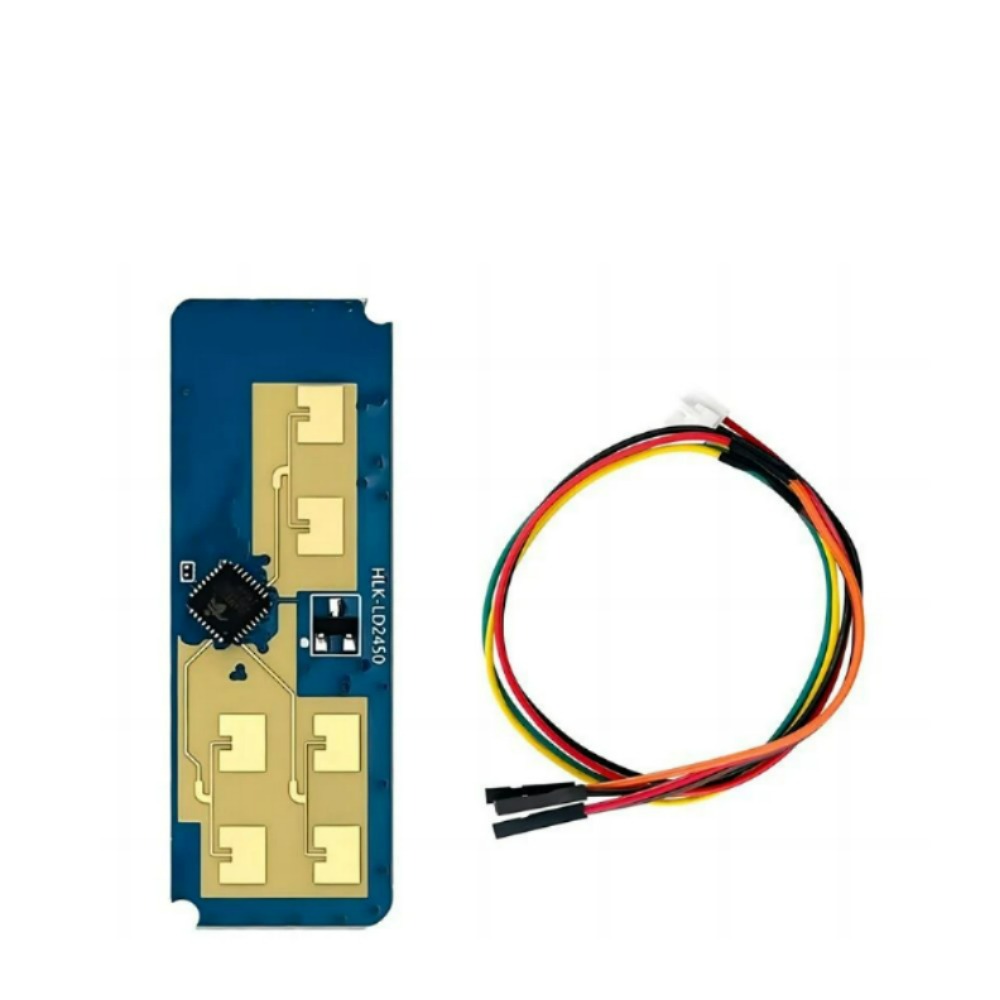

센서 x1

4PIN 케이블 x1
