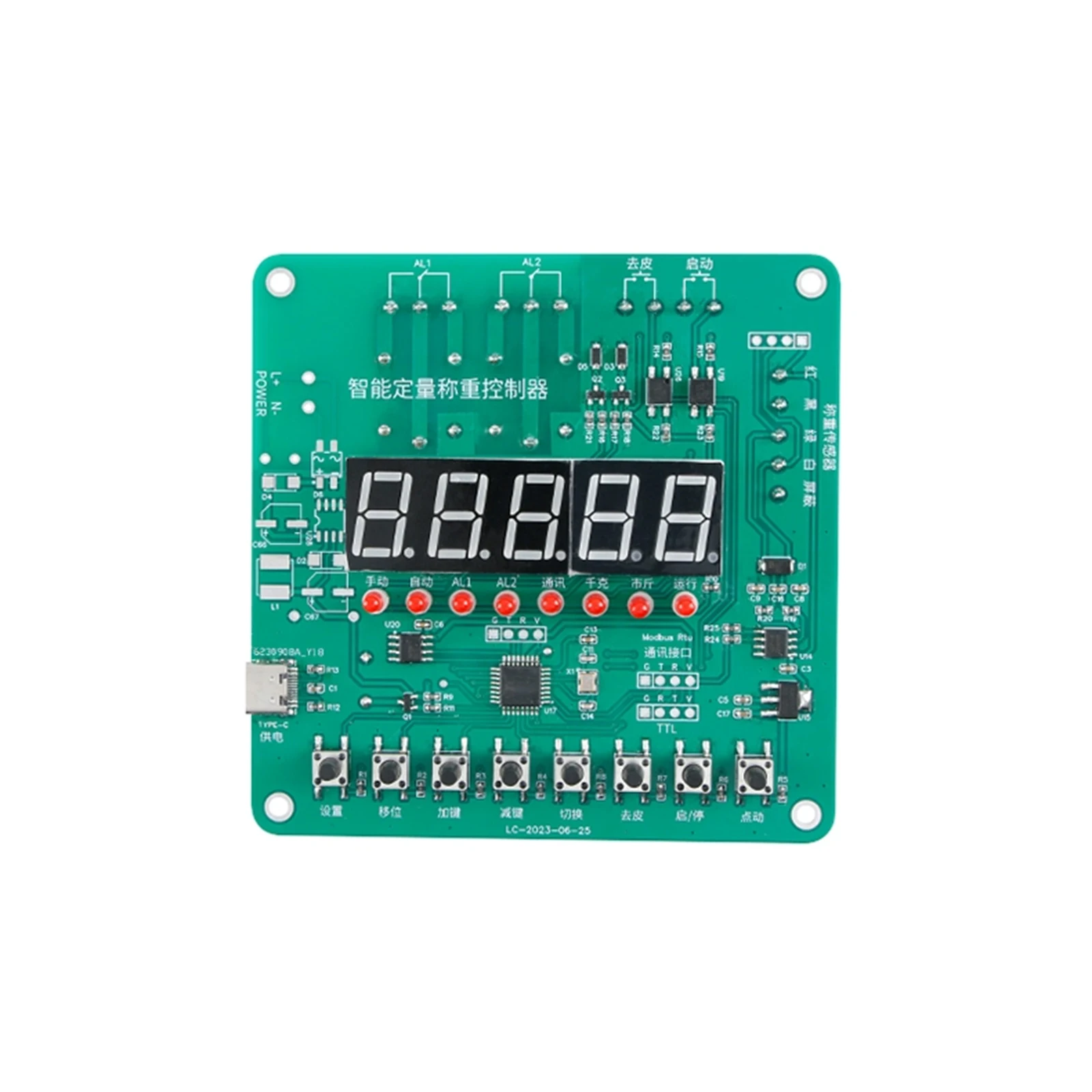

1. 소개:

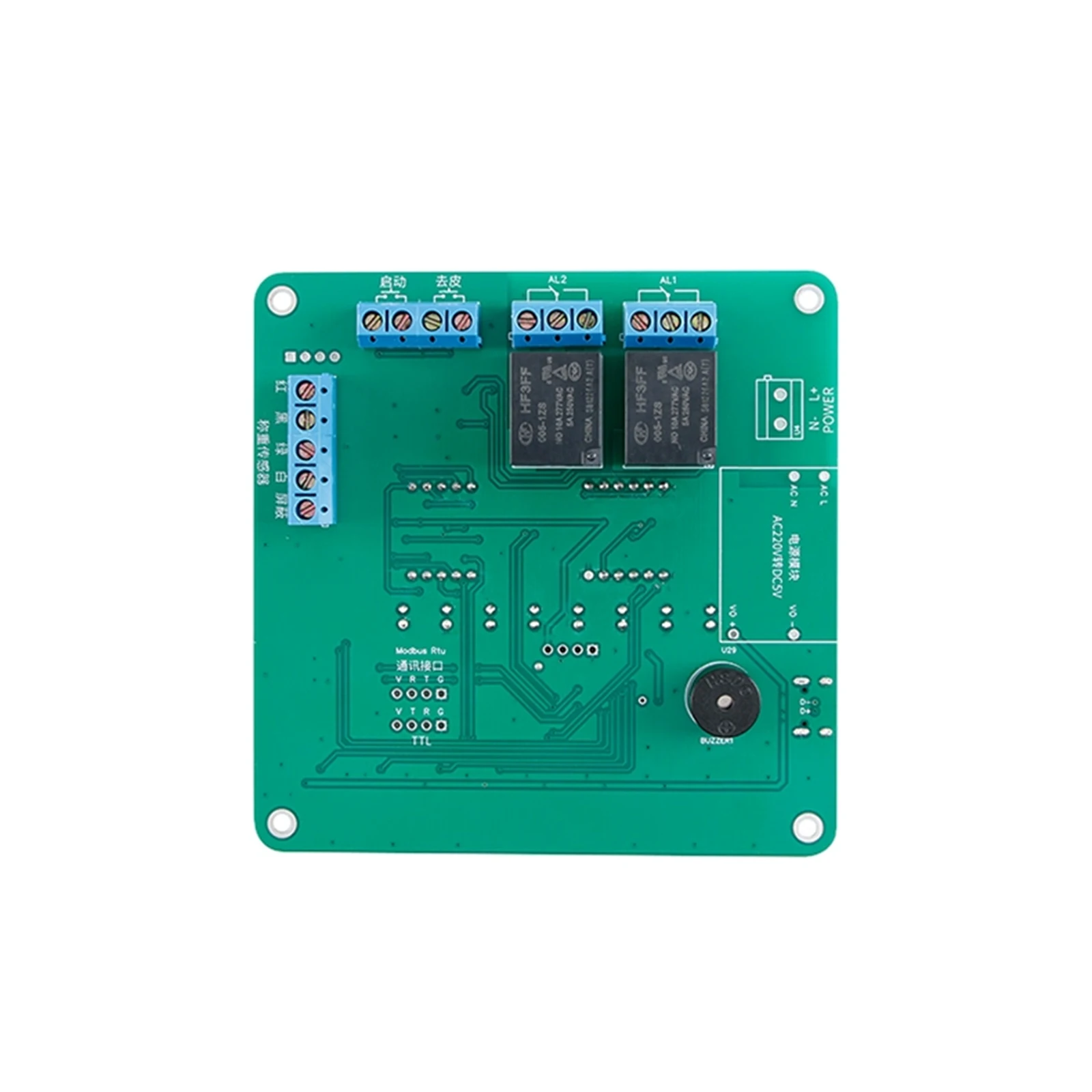

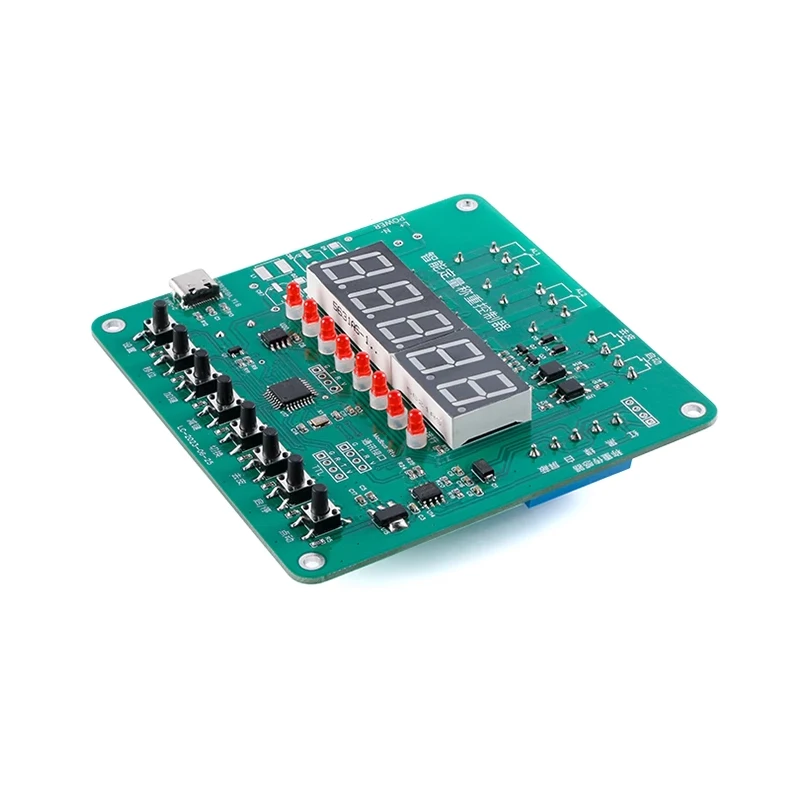

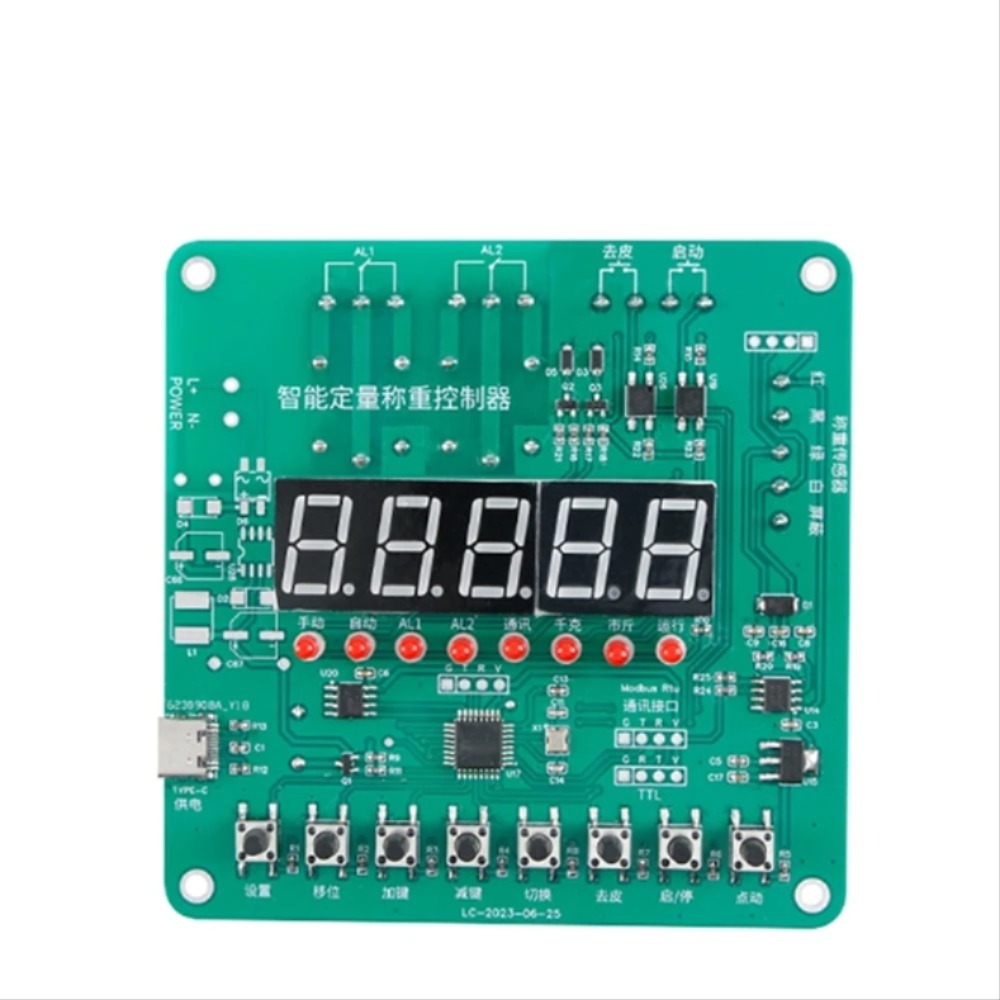

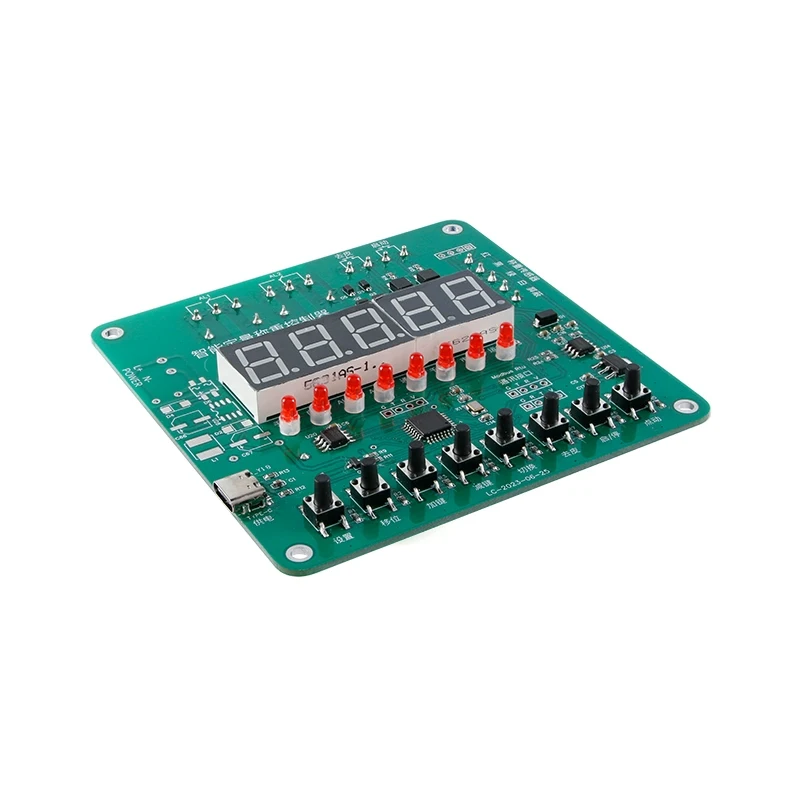

정량적 계량 컨트롤러라고도 알려진 YR-3190 지능형 디지털 계량 디스플레이는 간단한 구조, 고성능 A/D 변환, 완벽한 기능 및 광범위한 적용을 갖춘 소형 계량 표시기입니다. 이 모듈에는 RS485 통신 인터페이스가 있으며 표준 MODBUS RTU 통신 프로토콜 및 연속 출력 모드를 지원하며 컴퓨터, PLC 및 기타 호스트 컴퓨터와 통신 할 수 있으며 대형 화면에도 연결할 수 있습니다. 입력 및 출력을 전환하므로 외부 스위칭 신호로 시작 및 중지 할 수 있습니다.

2. 기능:

1>. 고성능 A/D 변환.

2>. RS485 통신 인터페이스가 있습니다.

3>. 표준 Modbus RTU 통신 프로토콜을 지원합니다.

4>. 터치 스크린이나 PLC를 터치하는 데 사용할 수 있습니다.

5>.24 비트 ADC 변환기

3. 매개 변수:

1>. 입력 신호: mV/로드 셀/휘석 브리지

2>. 정확도: 0.01% FS

3>.AD 칩: HX710BD

4>.A/D 획득 속도: 10 회/초 또는 40 회/초, 선택 사항 (기본값 10)

5.>. 릴레이: 저항 하중 10A, 유도 하중 3A

6>. 통신 포트: 격리 된 RS-485

7>. 전송 속도: 1200, 2400, 4800, 9600 (기본 9600, 검사 없음), 19200, 38400, 57600, 115200 선택 사항

8>. 디스플레이: 5 자리 0.8 빨간색 디지털 튜브 정적 디스플레이, 깜박임 없음

9>. 센서 여자 전압: DC 3.3V

10>. 최대 센서 전류: <100mA (4 x 350Ω 로드 셀에 의해 소비되는 전류 포함)

11>. 외부/스위칭 전원 공급 장치: AC 85 ~ 265V

12>. 작업 온도:-20 ℃ ~ 60 ℃

13>. 작업 습도: 10% ~ 85% RH

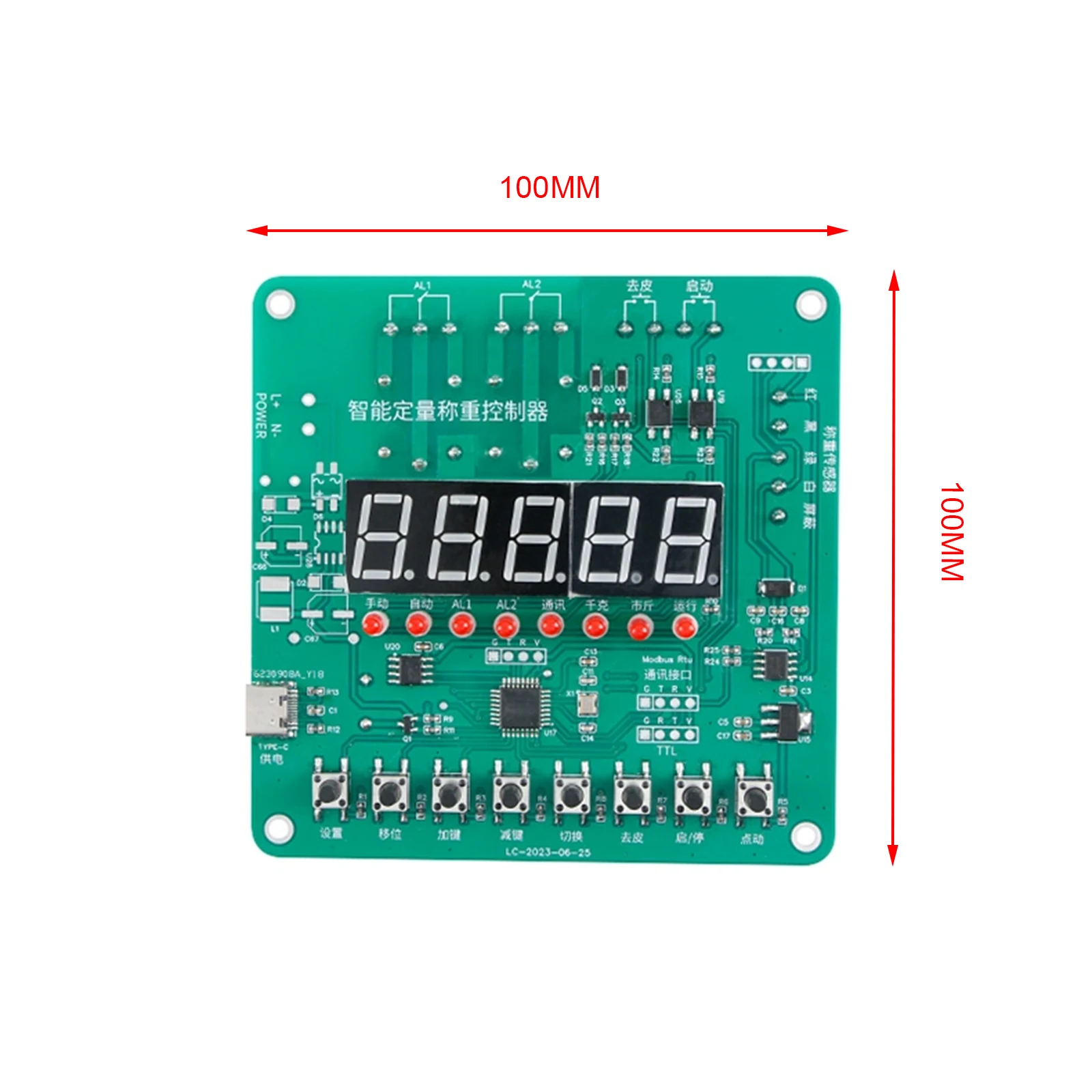

14>. 크기: 100*100MM

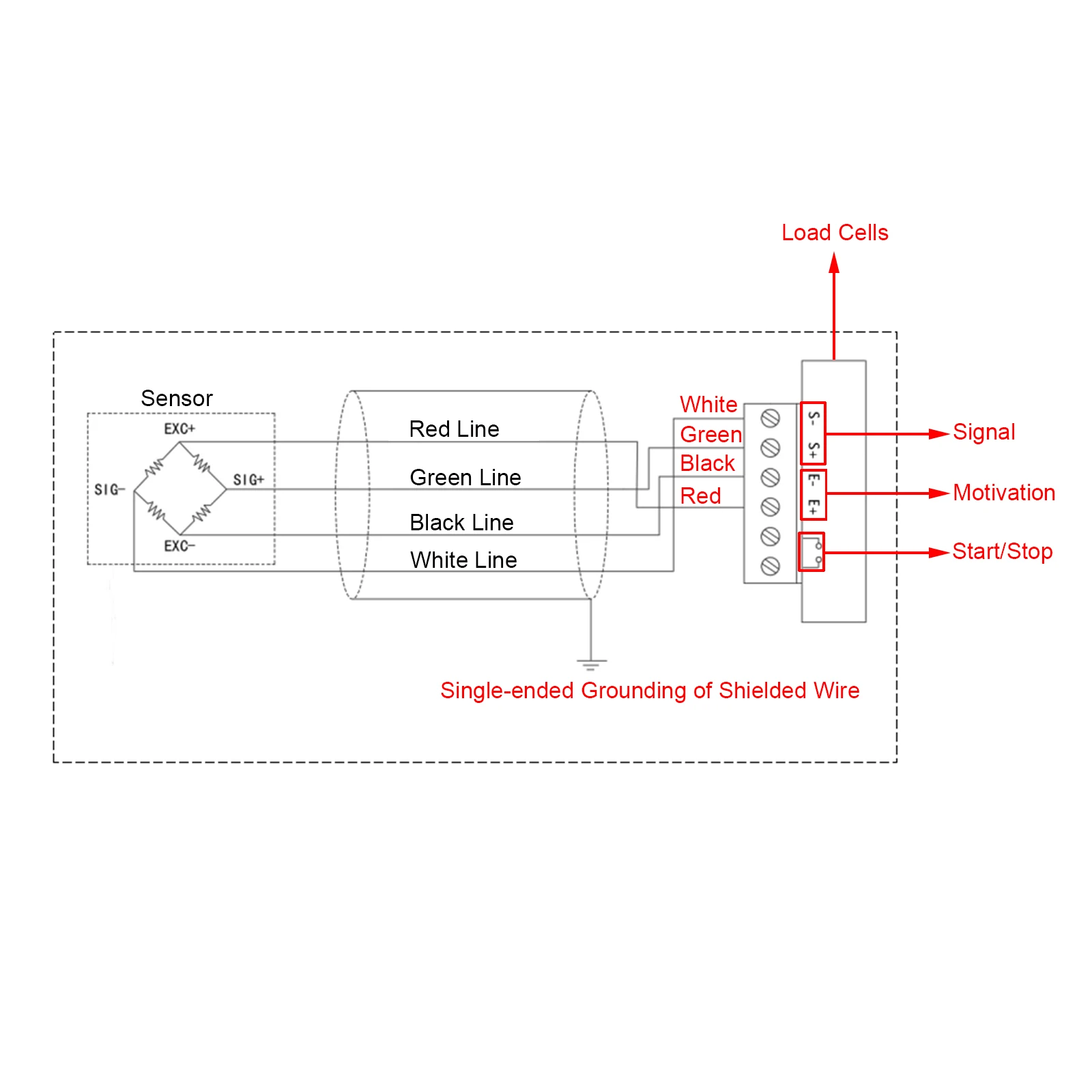

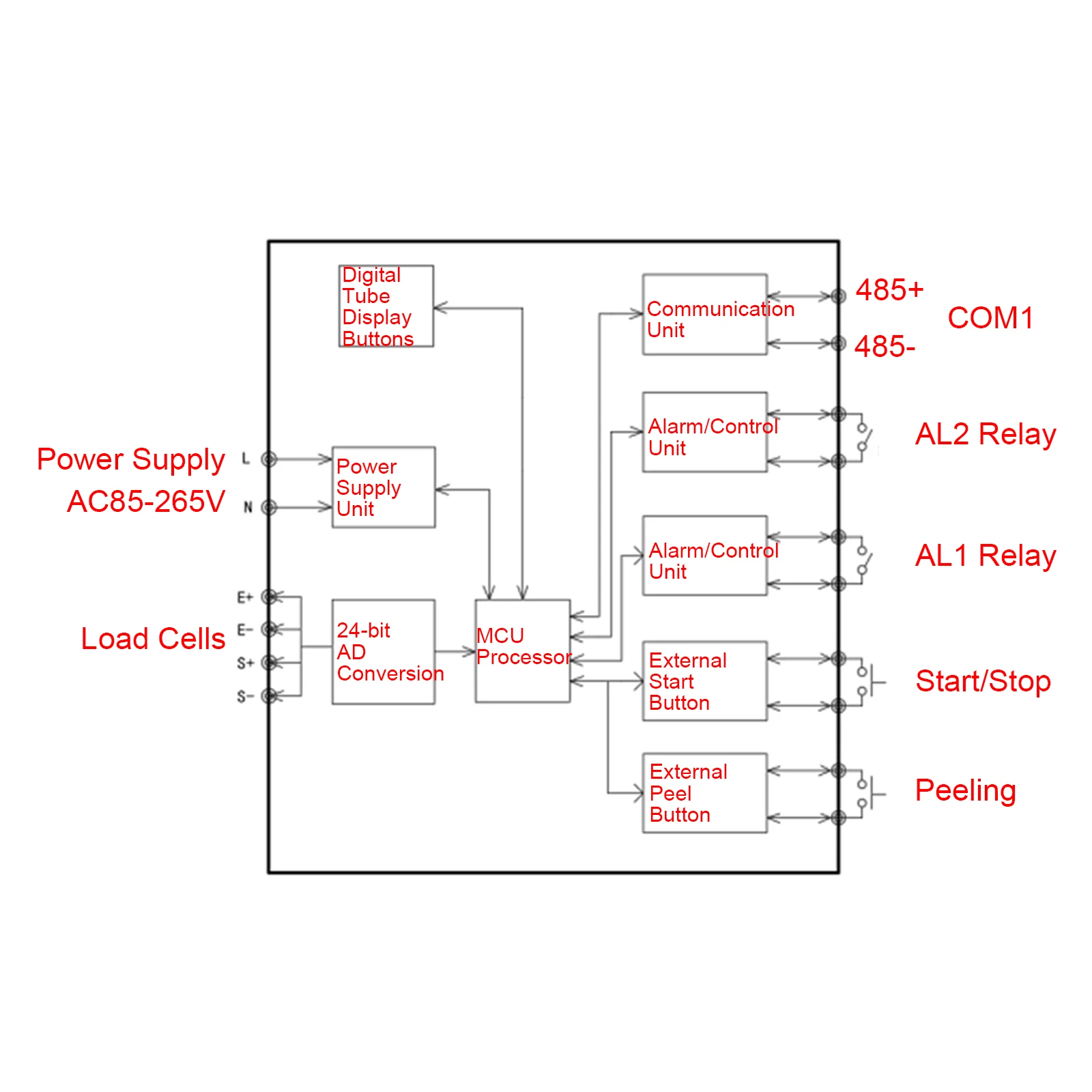

4. 센서 연결:

1>. 이 디스플레이는 모든 저항 스트레인 게이지 센서와 호환됩니다.

2>. 센서의 출력 신호가 매우 약합니다. 신호 케이블의 길이를 가능한 한 줄이십시오. 신호 케이블을 전원선과 묶지 마십시오. 그렇지 않으면 기기가 간섭을 받을 수 있습니다.

3>. 센서와 함께 제공되는 출력 케이블은자를 수 없습니다. 센서의 배선은 금속 파이프로 덮어야하며 금속 파이프는 확실하게 접지되어야하며 금속 파이프는 주로 차폐 및 보호 역할을합니다. 접촉 불량으로 인해 데이터가 바운스되거나 부정확하므로 센서를 터미널 블록에 안정적으로 연결해야합니다.

5. 참고:

1>. 다른 목적으로 미터의 여자 전압을 사용하지 마십시오. 그렇지 않으면 미터 표시 값이 점프하거나 계량 값이 부정확하거나 미터를 태울 수 있습니다!

2>. 센서는 센서 장착 표면이 수평을 유지해야한다는 것을 포함하여 설치 사양의 요구 사항을 엄격히 준수해야합니다.

3>. 센서의지지 표면은 힘의 동안지지 표면의 변형 및 기울기를 피할 수있을 정도로 단단하게 유지되어 센서의 측정 정확도에 영향을 미칩니다.

4>. 스케일 본체가 여러 센서를 사용하는 경우 각도 차이가 조정 가능한 정션 박스를 사용해야합니다. 그렇지 않으면 전체 측정 정확도에 영향을 줄 수 있습니다.

6. 정적 계량 정확도:

센서의 범위는 0-20 kg이며 최대 소수점 이하 3 자리까지 설정할 수 있으며 최대 디스플레이는 20.000 kg입니다.

2>. 센서의 범위는 11-200 kg이며 최대 소수점 이하 2 개이며 최대 표시는 200.00 kg입니다.

3> 센서 범위는 201-2000 kg이며 최대 소수점 이하 1 개 및 최대 디스플레이 용량은 2000.0 kg입니다.

4>. 센서의 범위는 2000kg 이상이며 소수점을 설정할 수 없으며 최대 디스플레이는 20.000 kg입니다.

5>. 200 kg 센서 4 개를 사용하는 경우 총 용량은 800 kg으로 계산되며 소수점은 1 로 설정됩니다.

7. 패키지:

1>.1 개 지능형 계량 컨트롤러 모듈.
