DC 9V DIY 키트 전자 시뮬레이션 주사위 터치 제어 LED 램프, 회로 실험 용접 기술 학습 세트

소개:

그것은 터치 제어 전자 주사위입니다. 표시된 숫자는 터치 버튼을 누를 때마다 무작위로 표시됩니다.

기능:

1>. 터치 버튼 제어

2>. 전자 시뮬레이션 주사위

3>.DIY 수동 용접

4>. 간단하고 작동하기 쉬움

매개 변수:

1>. 작동 전압: DC 9V

2>. 작업 전류: 50mA

3>. 작업 모듈: 터치 버튼 제어

4>. 작동 온도:-40 ℃ ~ 85 ℃

5>. 작동 습도: 0% ~ 95% RH

6>. 크기 (설치):40*40*11mm

응용 프로그램:

1>. 용접 기술 훈련

2>. 학생 학교

3>.DIY 생산

4>. 프로젝트 설계

5>. 전자 경쟁

6>. 선물주는

7>. 공예 컬렉션

8>. 가정 장식

9>. 기념품 컬렉션

10>. 졸업 디자인

11>. 명절 선물

설치 팁:

1>. 사용자는 처음에 용접 도구를 준비해야합니다.

2>. 설치가 완료 될 때까지 인내심을 가지십시오.

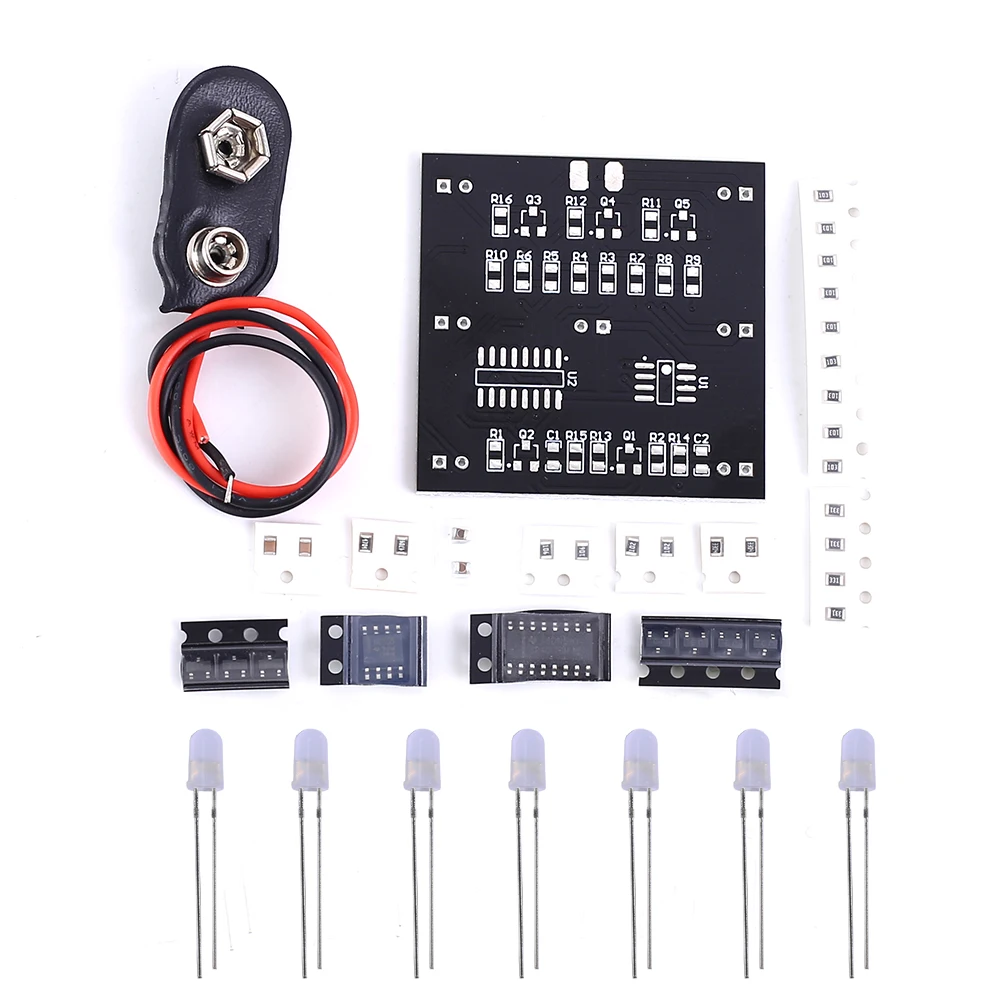

3>. 패키지는 DIY 키트입니다. 사용자가 완료해야합니다.

4>. 납땜 인두는 오랜 시간 (1.0 초) 부품을 만질 수 없습니다. 그렇지 않으면 구성 요소가 손상됩니다.

5>. 구성 요소의 양수 및 음수에주의하십시오.

6>. 엄격하게 단락을 금지하십시오.

7>. 사용자는 지정된 규칙에 따라 led를 설치해야합니다. 그렇지 않으면 일부 led가 켜지지 않습니다.

8>. 특히 복잡한 구성 요소를 설치하십시오.

9>. 모든 구성 요소가 올바른 방향이고 올바른 위치에 있는지 확인하십시오.

10>. 모든 led가 조명 될 수 있는지 확인하십시오.

11>. 설치를 시작하기 전에 설치 설명서를 읽는 것이 좋습니다!!!

설치 단계 (환자 설치!!):

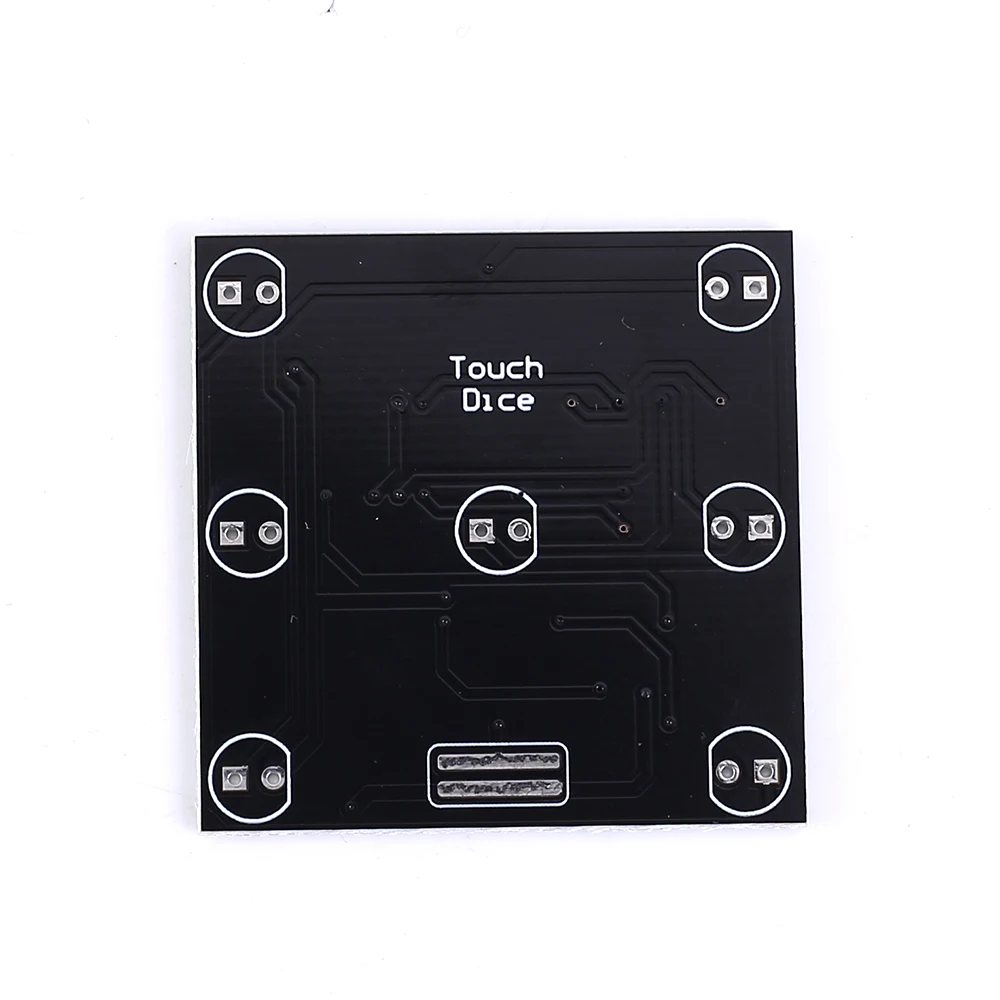

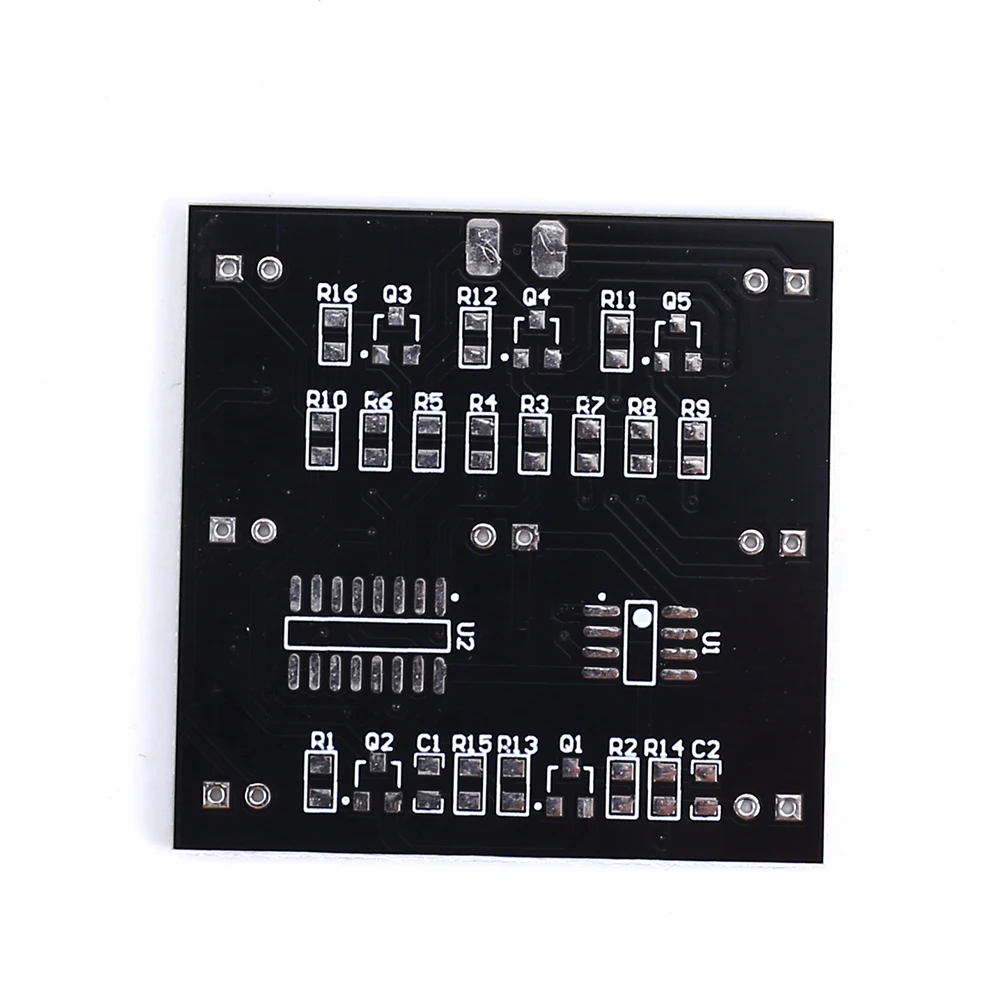

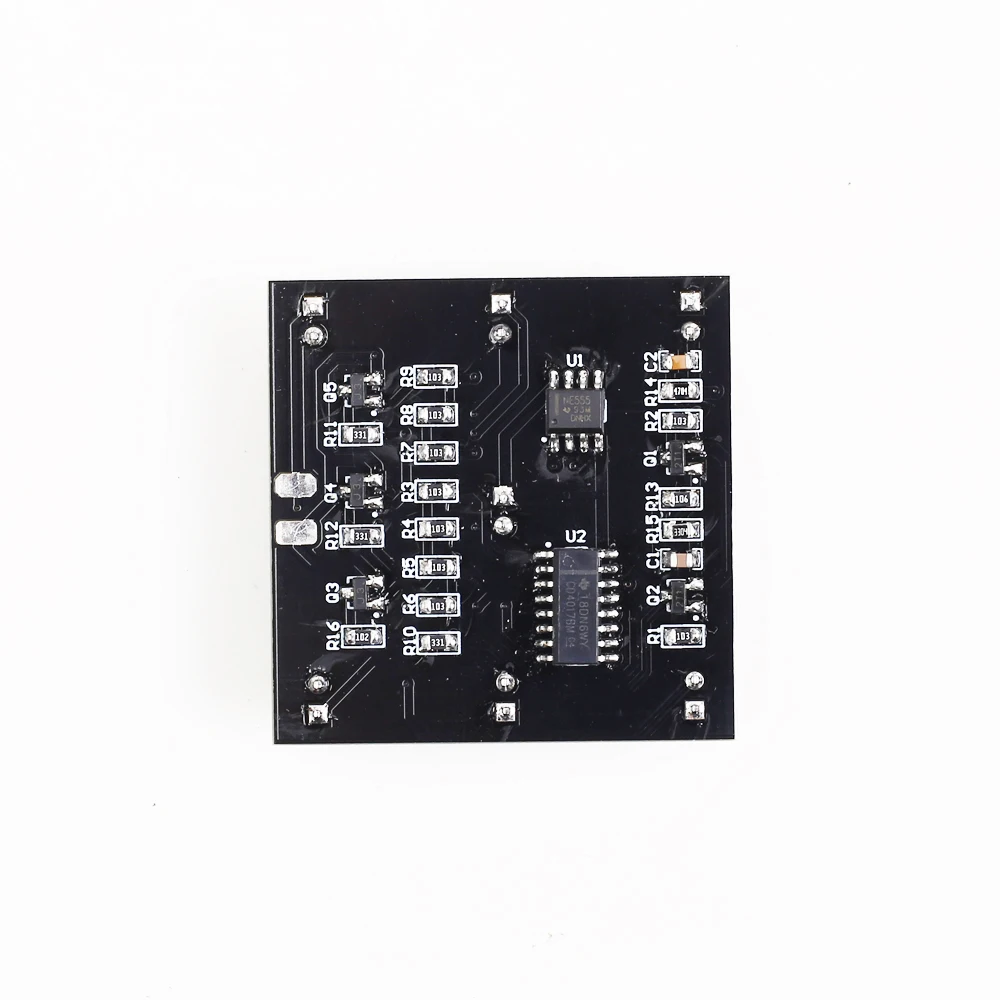

1>. 1 단계: u2, CD4017 SOP-16 1 개 설치 IC 코너에 점이 있고 IC 위에 놓을 수있는 pcb에 흰색 점이 있습니다. 이 두 표시는 서로 일치하며 ic의 설치 방향을 지정하는 데 사용됩니다.

2>. 2 단계: 동일한 방법으로 U1 에 NE555 SOP-8 1 개를 설치하십시오.

3 단계: 3 개 J3 3 극관 SOT-23 을 Q3-Q5 설치.

4 단계: Q1-Q2 2 개 2T1 3 극관 SOT-23 을 설치합니다.

5>. 5 단계: R1-R9 9pcs 10Kohm(103) 0805 SMD 저항기를 설치합니다.

6>. 6 단계: R10-R12 3pcs 330ohm 0805 SMD 저항기를 설치합니다.

7>. 7 단계: r13 에 106 SMD 저항기, 1 개 10Mohm (0805) 설치

8>. 8 단계: r14 에 4.7Mohm(475) 0805 SMD 저항기 1 개 설치.

9>. 9 단계: r15 에 3.3Mohm(335) 0805 SMD 저항기 1 개 설치.

10>. 10 단계: r16 에 1pcs 1Kohm(102) 0805 SMD 저항기 설치

11>. 11 단계: 투명 쉘에 1 개 1uF 0805 SMD 커패시터 설치.

12>. 12 단계: c2 에 흰색 쉘에 1pcs 100nF 0805 SMD 커패시터 설치.

13 단계> 13: D1-D7 7 개 3mm 노란색 led를 설치합니다.

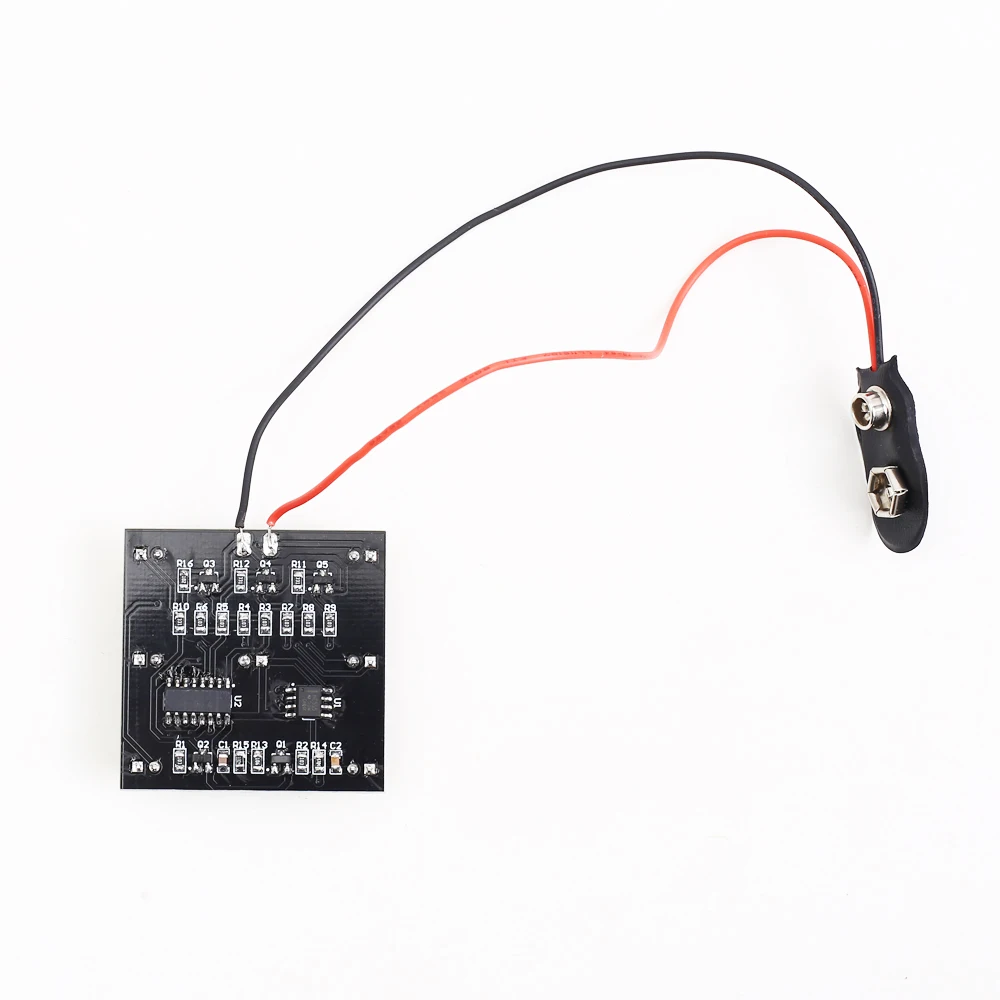

14>. 14 단계: 9V 배터리 소켓 설치.

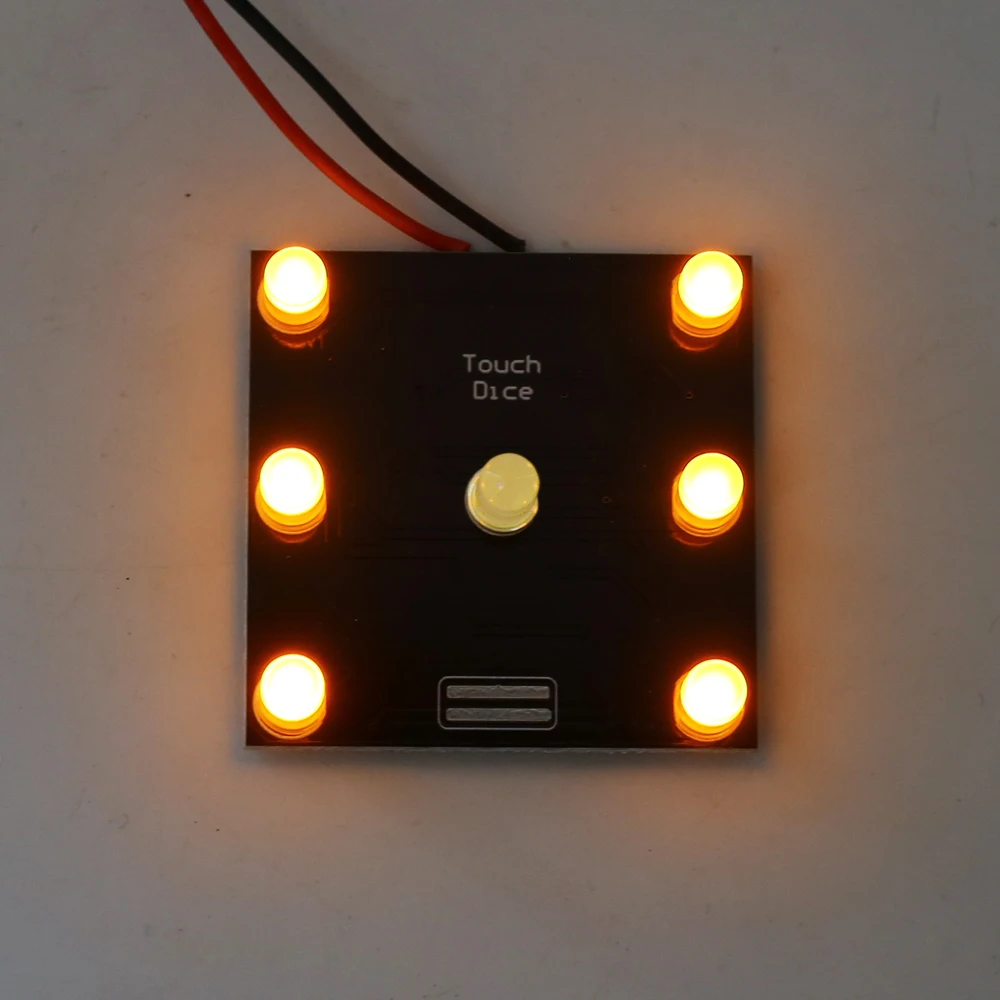

15>. 15 단계: 전원 공급 장치에 연결하고 LED 깜박이 효과를 즐길 수 있습니다. 디스플레이 효과를 변경하려면 터치 버튼을 누르십시오.
